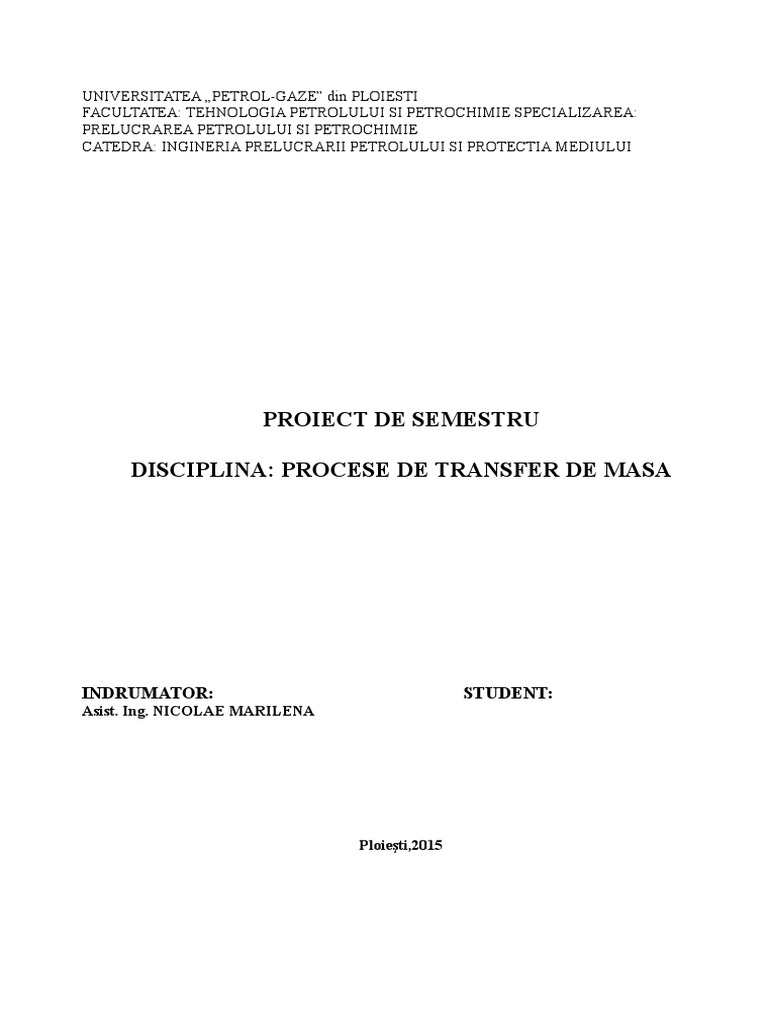

UNIVERSITATEA PETROL-GAZE din PLOIESTI
FACULTATEA: TEHNOLOGIA PETROLULUI SI PETROCHIMIE SPECIALIZAREA:
PRELUCRAREA PETROLULUI SI PETROCHIMIE
CATEDRA: INGINERIA PRELUCRARII PETROLULUI SI PROTECTIA MEDIULUI
PROIECT DE SEMESTRU
DISCIPLINA: PROCESE DE TRANSFER DE MASA
INDRUMATOR:
STUDENT:
Asist. Ing. NICOLAE MARILENA
Ploieti,2015
UNIVERSITATEA PETROL-GAZE din PLOIESTI
FACULTATEA: TEHNOLOGIA PETROLULUI SI PETROCHIMIE SPECIALIZAREA:
PRELUCRAREA PETROLULUI SI PETROCHIMIE
CATEDRA: INGINERIA PRELUCRARII PETROLULUI SI PROTECTIA MEDIULUI
TEMA PROIECT:
PROIECTAREA TEHNOLOGICA A UNEI INSTALATII DE
FRACTIONARE MULTICOMPONENT
INDRUMATOR:
STUDENT:
Asist. Ing. NICOLAE MARILENA
CUPRINS
Introducere
Date de proiectare
Schema tehnologic a instalaiei
1. Calculul tehnologic pentru coloana 1 de fracionare multicomponent
1.1 Calculul distributiei componentilor in coloana de fractionare
1.2 Calculul parametrilor de regim pe coloana de fractionare (presiuni, temperatura la varf, temperatura
in vasul separator si temperatura in baza coloanei)
1.3 Determinarea numarului de talere teoretice din coloana de fractionare
1.4 Dimensionarea coloanei de fractionare (diametru si inaltime)
1.5 Calculul necesarului de agenti termici in instalatie (apa de racire la condensator si abur la refierbator)
2. Calculul tehnologic pentru coloana a 2-a de fracionare multicomponent
2.1 Calculul distributiei componentilor in coloana de fractionare
2.2 Calculul parametrilor de regim pe coloana de fractionare (presiuni, temperatura la varf, temperatura
in vasul separator si temperatura in baza coloanei)
2.3 Determinarea numarului de talere teoretice din coloana de fractionare
2.4 Dimensionarea coloanei de fractionare (diametru si inaltime)
2.5 Calculul necesarului de agenti termici in instalatie (apa de racire la condensator si abur la
refierbator)
3. Calculul tehnologic pentru coloana a 3-a de fracionare multicomponent
3.1 Calculul distributiei componentilor in coloana de fractionare
3.2 Calculul parametrilor de regim pe coloana de fractionare (presiuni, temperatura la varf, temperatura
in vasul separator si temperatura in baza coloanei)
3.3 Determinarea numarului de talere teoretice din coloana de fractionare
3.4 Dimensionarea coloanei de fractionare (diametru si inaltime)
3.5 Calculul necesarului de agenti termici in instalatie (apa de racire la condensator si abur la refierbator)
Anex Schema tehnologic a instalaiei de fracionare amestec multicomponent
Bibliografie
INTRODUCERE
Fractionarea reprezinta cea mai folosita si raspandita operatie de separare a amestecurilor in
componente pure sau fractiuni. Din acest motiv, problema separarii prin fractionare a amestecurilor
binare, dar mai ales a celor multicomponente a capatat in ultimele decenii o dezvoltare deosebita,
debitele prelucrate si puritatile componentelor separate la scara industriala intrecand orice asteptari.
Amestecurile multicomponente sunt acele amestecuri care contin cel putin trei componenti in
concentratii semnificative.
Desi la baza fractionarii amestecurilor multicomponente stau aceleasi principii si relatii de
calcul ca in cazul fractionarii sistemelor binare, aplicarea lor este mult mai complexa.
Daca exceptam cazul coloanelor complexe de fractionare cu multe alimentari si produse
laterale sau cazul coloanelor de distilare primara atiteiului sau de distilare in vacuum a titeiului,
coloana clasica de fractionare a amestecurilor multicomponente este similara celei in cazul binarului,
alimentarea F fiind scindata intr-un produs de varf D,numit distilat, si un produs de baza B, numit
[Link] este astfle condusa incat separarea sau taierea sa se realizeze intre doi constituienti
ai amestecului cu volatilitati adiacente, denumiti componenti cheie: componentul cheie usor cu
volatilitate mai mare si componentul cheie greu cu volatilitate mai mica.
Componentul cheie usor defineste scopul procesului de fractionare.
In unele cazuri este posibil ca unul dintre componentii amestecului care ar trebui sa fie aleasa
drept component cheie sa se gaseasca intr-o concentratie foarte mica in fluxul de alimentare. In aceste
cazuri, in loc sa se specifice separarea componentului cheie minor se prefera sa se aleaga componentul
urmator superior (mai volatil) sau inferior (mai putin volatil).
In mod obisnuit, separarea in componente pure a unui amestec multicomponent constituit din c
componente necesita (c-1) coloane de fractionare indiferent de schema tehnologica aleasa.
DATE DE PROIECTARE
Alimentare:
Compozitia:
Component
C2
C3
iC4
nC4
iC5
nC5
xfi, [Link] 0,025 0,3 0,205 0,16 0,18 0,13
Debitul 22 t/an
Coloanele sunt echipate cu talere cu supape.
Conditii de operare:
Temperaturile din vasele de reflux : 40 oC
Distributia componetilor cheie:
Coloana I
- Componeti cheie:
usor: C3
- Grade de recuperare :
cu = 0,96
Coloana II
- Componenti cheie:
usor: iC4
- Grade de recuperare:
cu = 0,96
Coloana III
- Componeti cheie:
usor: nC4
- Grade de recuperare :
cu = 0,97
greu: iC4
cg = 0,97
greu: nC4
cg = 0,985
greu: iC5
cg = 0,96
CAPITOLUL I
CALCULUL TEHNOLOGIC PENTRU COLOANA 1 DE FRACIONARE
MULTICOMPONENT
1.1Calculul distributiei componentilor in coloana de fractionare
Fig.1 Coloana 1 de fractionare amestec multimcomponent
Debit alimentare = 22000kg/h
Tabel 1.1 Distributia componentilor intre varf si baza
Comp.
C2
C3
iC4
nC4
iC5
nC5
Total
[Link],
%
0.025
0.3
0.205
0.16
0.18
0.13
1.00
Debite
masice, kg/h
550
6600
4510
3520
3960
3960
22000
Produs distilat
di, kmol/h [Link]., %
550
6336
135.3
0
0
0
7021.3
1.2 Calculul parametrilor de regim
Calculul presiunii in separator
6
0.078
0.902
0.02
0
0
0
1.000
Produs de baza
bi, kmol/h [Link]., %
0
264
4374.7
3520
3960
2860
14978.7
0
0.018
0.292
0.235
0.264
0.191
1.000
Din PROII, folosind un stream si considerand alimentarea la punct de fierbere si temperatura in
separator = 40oC , se obtine presiunea in separator:
ps = 17.22bar.
Calculul presiunii la varful coloanei
Cunoscand presiunea in separator si adaugand o valoare din literatura pentru caderea de presiune
din condensator, se determina presiunea la varful coloanei:
pvc = ps + pc = 17.22 + 0,3 bar = 17.52 bar.
Calculul presiunii in baza coloanei
Cunoscand presiunea la varful coloanei si adaugand o valoare din literatura pentru caderea de
presiune pe coloana, se determina presiunea in baza coloanei:
pb = pvc + pcol = 17.52 + 0,2 = 17.72 bar.
1.3 Determinarea numarului de talere teoretice necesare pentru coloana 1
Folosind un shortcut si specificatiile: p =17.22 bar, alimentarea la punct de fierbere si gradele
recuperare C3 = 0.96, iC4 = 0.97, obtinem in urma simularii urmatoarele date:
Ntt
Taler alimentare
Rmin
Rreflux
Nmin
20
12
1.85968
2.790
12
1.4 Dimensionarea coloanei de fractionare
Calculul diametrului
Diametrul coloanei 1 de fracionare se obine din simularea coloanei, utiliznd:
FI = 80%, Ntt = 20, taler alimentare = 12.
Se obtine: Ds (zona superioara) = 1372mm
Di (zona inferioara) = 1829mm
Deoarece Di-Ds>0.3m, fiecare zon se construiete cu diametrul rezultat din calcul.
Calculul inalimii
Iv= 1 m ( nlimea n vrful coloanei)
Ib=1 m (nlimea n baza coloanei)
NTR - numrul de talere reale din coloan se calculeaz cu relaia:
N TR
N tt
Em
Unde: Em eficacitatea medie global se calculeaz cu relaia OConnell:
E m 0,49 (10 3 m l ) 0, 245
l -viscozitatea fluxului pe talerul de alimentare, o citim din raportul simulrii
l 8.0928 10 5 kg / m s
k
m c.u ,unde kc.u i kc.g se citesc din raportul simulrii
k c. g
m = 1,7515
E m 0,49 (10 3 1,7515 8.0828 10 5 ) 0, 245 0,791
N TR
Nt t
Em
20
25.29 N R 25 talere
0,791
I C1 (25 1) 0.609 1 1 16.2m
1.5 Calculul necesarului de agenti termici in instalatie (apa de racire la condensator si abur la
refierbator)
Se citesc din raportul de simulare al coloanei:
Tabel 1.2
-6
Sarcina termica, kcal/h*10
Necesarul de agenti termici,
kg/h
Condensator
2.282
190140.056
Refierbator
3.054
6129
CAPITOLUL II
CALCULUL TEHNOLOGIC PENTRU COLOANA 2 DE FRACIONARE
MULTICOMPONENT
2.1 Calculul distributiei componentilor in coloana de fractionare
Fig. 2 Coloana 2 de fractionare amestec multicomponent
Produsul de baz din prima coloana se introduce n coloana a doua ca alimentare. Acesta
este parial vaporizat datorit diferenei de presiune dintre cele 2 coloane.
Tabel 2.1 Distributia componentilor intre varf si baza
Componenti
C2
C3
iC4
nC4
iC5
nC5
Total
fi, kg/h
0.0415
264.0183
4374.7307
3507.6597
3959.9851
2859.9960
14966.4312
di, kg/g
0.0415
264.0183
4199.73
52.615
0
0
4516.4
[Link], %
0,0001
0,0584
0.9299
0.0116
0
0
1.000
bi, kg/h
0
0
175.0007
3455.0447
3959.9851
2859.9960
10450.031
[Link], %
0
0
0,0167
0,3306
0.3789
0.2738
1.000
2.2 Calculul parametrilor de regim
Calculul presiunii in separator
Din PROII, folosind un stream si considerand alimentarea la punct de fierbere si temperatura in
separator = 40oC , se obtine presiunea in separator:
ps = 5.862bar.
Calculul presiunii la varful coloanei
Cunoscand presiunea in separator si adaugand o valoare din literatura pentru caderea de presiune
din condensator, se determina presiunea la varful coloanei:
pvc = ps + pc = 5.862 + 0,3 bar = 6.162 bar.
Calculul presiunii in baza coloanei
Cunoscand presiunea la varful coloanei si adaugand o valoare din literatura pentru caderea de
presiune pe coloana, se determina presiunea in baza coloanei:
pb = pvc + pcol = 6.162 + 0,2 = 6.362 bar.
2.3 Determinarea numarului de talere teoretice necesare pentru coloana 2
Folosind un shortcut si specificatiile: p =5.862 bar, alimentarea la punct de fierbere si gradele
recuperare C3 = 0.96, iC4 = 0.985, obtinem in urma simularii urmatoarele date:
Ntt
Taler alimentare
Rmin
Rreflux
Nmin
53
31
6.31875
9.478
33
2.4 Dimensionarea coloanei de fractionare
Calculul diametrului
Diametrul coloanei 2 de fracionare se obine din simularea coloanei, utiliznd:
FI = 80%, Ntt = 53, taler alimentare = 31.
Se obtine: Ds (zona superioara) = 1676mm
Di (zona inferioara) = 1676mm
Deoarece Di-Ds<0.3m, coloana se construiete cu diametrul de 1.676m.
Calculul inalimii
Iv= 1 m ( nlimea n vrful coloanei)
Ib=1 m (nlimea n baza coloanei)
10
NTR - numrul de talere reale din coloan se calculeaz cu relaia:
N TR
N tt
Em
Unde: Em eficacitatea medie global se calculeaz cu relaia OConnell:
E m 0,49 (10 3 m l ) 0, 245
l -viscozitatea fluxului pe talerul de alimentare, o citim din raportul simulrii
l 1.2942 10 4 kg / m s
k
m c.u ,unde kc.u i kc.g se citesc din raportul simulrii
k c. g
m = 1,2887
E m 0,49 (10 3 1,7515 8.0828 10 5 ) 0, 245 0,760
N TR
Nt t
Em
53
69.74 N R 70 talere
0,760
I C1 (70 1) 0.609 1 1 44.02m
2.5 Calculul necesarului de agenti termici in instalatie (apa de racire la condensator si abur la
refierbator)
Se citesc din raportul de simulare al coloanei:
Tabel 2.2
-6
Sarcina termica, kcal/h*10
Necesarul de agenti termici,
kg/h
Condensator
3.391
282606.779
Refierbator
2.878
5777
CAPITOLUL III
11
CALCULUL TEHNOLOGIC PENTRU COLOANA 3 DE FRACIONARE
MULTICOMPONENT
3.1 Calculul distributiei componentilor in coloana de fracionare
Fig.3 Coloana 3 de fractionare amestec multicomponent
Tabel 3.1 Distributia componentilor intre varf si baza
Componenti
C2
C3
iC4
nC4
iC5
nC5
Total
fi, kg/h
4.8335E-21
3.2905E-07
175.0201
3455.0340
3959.9851
2859.9959
10450.082
di, kg/g
4.8335E-21
3.2905E-07
175.0201
3316.833
158.4
0
3650.3
[Link], %
0.0480
0.9086
0.0434
0
1.000
3.2 Calculul parametrilor de regim
12
bi, kg/h
0
0
0
138.201
3801.851
2859.9959
6799.782
[Link], %
0
0
0
0.0203
0.5591
0.4206
1.000
Calculul presiunii in separator
Din PROII, folosind un stream si considerand alimentarea la punct de fierbere si temperatura in
separator = 40oC , se obtine presiunea in separator:
ps = 3.8bar.
Calculul presiunii la varful coloanei
Cunoscand presiunea in separator si adaugand o valoare din literatura pentru caderea de presiune
din condensator, se determina presiunea la varful coloanei:
pvc = ps + pc = 3.8 + 0,3 bar = 4.1 bar.
Calculul presiunii in baza coloanei
Cunoscand presiunea la varful coloanei si adaugand o valoare din literatura pentru caderea de
presiune pe coloana, se determina presiunea in baza coloanei:
pb = pvc + pcol = 4.1 + 0,2 = 4.3 bar.
3.3 Determinarea numarului de talere teoretice necesare pentru coloana 3
Folosind un shortcut si specificatiile: p =3.8 bar, alimentarea la punct de fierbere si gradele
recuperare C3 = 0.97, iC4 = 0.96, obtinem in urma simularii urmatoarele date:
Ntt
Taler alimentare
Rmin
Rreflux
Nmin
15
7
1.67711
2.516
8
3.4 Dimensionarea coloanei de fracionare
Calculul diametrului
Diametrul coloanei 3 de fracionare se obine din simularea coloanei, utiliznd:
FI = 80%, Ntt = 15, taler alimentare = 7.
Se obtine: Ds (zona superioara) = 1067mm
Di (zona inferioara) = 1067mm
Deoarece Di-Ds<0.3m, coloana se construiete cu diametrul de 1.067m.
Calculul inalimii
Iv= 1 m ( nlimea n vrful coloanei)
Ib=1 m (nlimea n baza coloanei)
NTR - numrul de talere reale din coloan se calculeaz cu relaia:
13
N TR
N tt
Em
Unde: Em eficacitatea medie global se calculeaz cu relaia OConnell:
E m 0,49 (10 3 m l ) 0, 245
l -viscozitatea fluxului pe talerul de alimentare, o citim din raportul simulrii
l 1.4514 10 4 kg / m s
k
m c.u ,unde kc.u i kc.g se citesc din raportul simulrii
k c. g
m = 2.2057
E m 0,49 (10 3 1,7515 8.0828 10 5 ) 0, 245 0,648
N TR
Ntt
Em
15
23.16 N R 23 talere
0,648
I C1 (23 1) 0.609 1 1 15.40m
3.5 Calculul necesarului de ageni termici in instalaie (apa de racire la condensator si abur la
refierbator)
Se citesc din raportul de simulare al coloanei:
Tabel 3.2
-6
Sarcina termica, kcal/h*10
Necesarul de agenti termici,
kg/h
Condensator
1.358
113138.400
Refierbator
1.253
2516
14
Anexa. Schema tehnologica a instalatiei de fractionare amestec multicomponent
Bibliografie
1. ***PRO/II, Reference Manual;
2. Marinoiu, V., Paraschiv, N., Automatizarea proceselor chimice, vol. 2, Editura Tehnic,
1992;
3. omoghi, V., .a., Proprieti fizice utilizate n calcule termice i fluidodinamice,
Editura U.P.G., Ploieti, 1997;
