Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

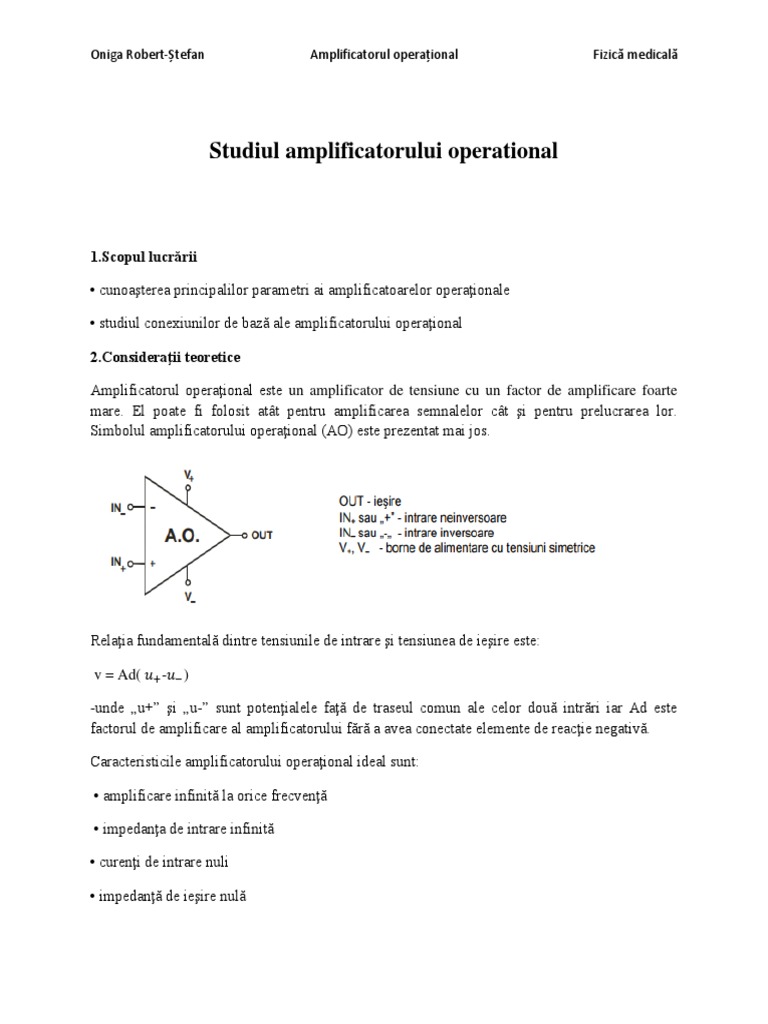

Studiul amplificatorului operational

1.Scopul lucrării

• cunoaşterea principalilor parametri ai amplificatoarelor operaţionale

• studiul conexiunilor de bază ale amplificatorului operaţional

2.Consideraţii teoretice

Amplificatorul operaţional este un amplificator de tensiune cu un factor de amplificare foarte

mare. El poate fi folosit atât pentru amplificarea semnalelor cât şi pentru prelucrarea lor.
Simbolul amplificatorului operaţional (AO) este prezentat mai jos.

Relaţia fundamentală dintre tensiunile de intrare şi tensiunea de ieşire este:

v = Ad( 𝑢+ -𝑢− )

-unde „u+” şi „u-” sunt potenţialele faţă de traseul comun ale celor două intrări iar Ad este
factorul de amplificare al amplificatorului fără a avea conectate elemente de reacţie negativă.

Caracteristicile amplificatorului operaţional ideal sunt:

• amplificare infinită la orice frecvenţă

• impedanţa de intrare infinită

• curenţi de intrare nuli

• impedanţă de ieşire nulă

Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

• tensiune de offset nulă

• tensiunea de ieşire urmăreşte instantaneu variaţia tensiunilor de intrare

Circuitul integrat 741

Este un amplificator operaţional integrat. El se află într-o capsulă de tip To – 116 (“plastic 14”).
Semnificaţia şi conexiunile terminalelor sunt prezentate mai jos.

În cazul capsulelor ”reduse” tip MP 48, ”plastic 8” sau To – 99, ”metal 8”, numerotarea
terminalelor se face în mod similar, începând de la ”cheie” în sens contrar rotaţiei acelor de
ceasornic.

3.Materiale necesare
• 1 circuit integrat βA 741 cu 8 terminale

• 1 sursă de tensiune continuă pentru furnizarea tensiunii de intrare

• 1 sursă duală de tensiune stabilizată ( ±12 V) pentru alimentarea cu tensiuni simetrice a AO

• voltmetru electronic

• rezistenţe: 1 kΩ, 2.2 kΩ şi 3.3 kΩ

• placa de conexiuni şi conectori

Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

4.Metodologia efectuării lucrării

Se vor realiza şi studia trei dintre conexiunile de bază ale amplificatorului operaţional:

• conexiunea inversoare

• conexiunea neinversoare

• conexiunea repetoare

a). conexiunea inversoare

- se realizează schema conexiunii, în care R1 = 1 kΩ

- se trasează graficele v = v(uin) pentru următoarele situaţii:

• R2 = 2.2 kΩ, tensiunii de intrare dându-i-se valori de la -8V la +8V, cu pasul de 1V

• R2 = 3.3 kΩ, tensiunii de intrare dându-i-se valori de la -5V la +5V, cu pasul de 0.5V

- din grafice se determină factorii de amplificare ai conexiunii şi se compară cu valorile lor

teoretice
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

1)R1=999 Ω; R2=2.19 k Ω;

Uin(V) Uout(V)
-8.15 3.74
-7.01 3.18
-5.95 2.71
-4.91 2.24
-4.11 1.88
-2.96 1.35
-1.99 0.9
-1.05 0.48
-0.01 0.01
1.01 -0.45
2.01 -0.9
2.93 -1.31
3.95 -1.77
5.03 -2.23
6.02 -2.26
7.04 -3.1
8.04 -3.59
𝑅2
Ateor=- = - 2,19
𝑅1

Δ Uout
Aexp = = -2,13
Δ Uin
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

2)R1=999 Ω; R2=3.3 k Ω;

Uin(V) Uout(V)
-4.99 15.32
-4.53 13.93
-4.08 12.43
-3.52 10.82
-2.97 9.15
-2.56 7.87
-2.01 6.16
-1.53 4.72
-0.95 2.92
0.95 1.69
0.02 -0.04
0.45 -1.38
0.96 -2.89
1.49 -4.3
2.06 -5.99
2.52 -7.54
2.94 -8.99
3.51 -10.82
4.04 -12.48
4.52 -13.91
4.93 -15.09

𝑅2
Adteor= − 𝑅1 = -3,29

Δ Uout
Adexp = = -3,06
Δ Uin
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

b) conexiunea neinversoare

- se realizează schema conexiunii, în care R1 = 1 kΩ - se trasează graficele v = v(u in)

pentru următoarele situaţii:

• R2 = 2.2 kΩ, tensiunii de intrare dându-i-se valori de la -5V la +5V, cu pasul de 0.5V

• R2 = 3.3 kΩ, tensiunii de intrare dându-i-se valori de la -4V la +4V, cu pasul de 0.5V - din
grafice se determină factorii de amplificare ai conexiunii şi se compară cu valorile lor teoretice
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

1) R1=999 Ω; R2=2,19 kΩ;

Uin(V) Uout(V)
-4.91 -1.54
-4.4 -1.38
-4.02 -1.26
-3.42 -1.07
-3.11 -0.97
-2.58 -0.81
-2.01 -0.63
-1.6 -0.5
-1.03 -0.32
-0.43 -0.14
0.05 0.01
0.52 0.15
0.99 0.3
1.57 0.48
1.92 0.59
2.48 0.76
3.09 0.96
3.42 0.106
4.04 1.26
4.52 1.41
5 1.55

𝑅1+𝑅2
Adteor= = 3,18
𝑅1

Δ Uout
Adexp = = 3,28
Δ Uin
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

2) R1=999 Ω; R2=3,3 kΩ;

Uin(V) Uout(V)
-4.01 -3.02
-3.4 -2.56
-2.97 -2.24
-2.24 -1.85
-1.93 -1.45
-1.55 -1.16
-0.93 -0.7
-0.48 -0.36
-0.03 0
0.51 0.38
1.12 0.83
1.58 1.18
2.02 1.51
2.51 1.89
2.92 2.19
3.46 2.6
3.97 3

𝑅1+𝑅2
Adteor= = 4,29
𝑅1

Δ Uout
Adexp = = 1,46
Δ Uin
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

c) conexiunea repetoare

- se realizează schema conexiunii

- se trasează graficul v = v(uin), tensiunii de intrare dându-i-se valori de la -14V la +14V, cu

pasul de 2V

- din grafic se determină factorul de amplificare al conexiunii şi se compară cu valoarea lui

teoretică
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

Uin(V) Uout(V)
13.93 12.55
11.91 11.96
9.98 9.96
7.93 7.92
6.9 6.87
5.84 5.83
4.03 4.02
1.96 1.95
0.11 0.1
-0.03 -0.03
-2.06 -2.06
-3.96 -3.97
-5.97 -6
-7.81 -7.79
-9.91 -9.8
-11.87 -9.82
-13.99 -11.18

Adteor= 1
Δ Uout
Adexp = = 0,96
Δ Uin
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

Concluzii

Pentru factorul de amplificare valorile experimentale se apropie de cele teoretice la majoritatea

masuratorilor ,fiind in limita erorilor experimentale.

Cele 3 conexiuni ale amplificatorului operational modifica semnalul de intrare in diferite moduri:

-conexiunea inversoare inmulteste semnalul cu o constanta si ii

schimba semnul

-conexiunea neinversoare inmlulteste semnalul cu o constanta pozitiva

fara a se modifica semnul

-conexiunea repetoare inmulteste semnalul cu elementul neutru si de si

nu amplifica semnalul este utila fiindca reprezinta fata de sursa de semnal o impedanta foarte
mare iar fata de sarcina conectata la iesire o sursa de tensiune cu impedanta de iesire foarte
mica.
Oniga Robert-Ștefan Amplificatorul operațional Fizică medicală

Tema experimentala
In cazul conexiunii inversoare curentul ce trece prin rezistentele R1 si R2 este acelasi. Astfel
intensitatea curentului ce trece prin ramura cu rezistenta R2 nu depinde de marimea acesteia de
aceea ramura de reactie din schema inversoare este denumita ramura de current constant.

Acest lucru se poate observa experimental, valoare curentului prin rezistenta R2 fiind aceeasi
indifferent de marimea ei (2.2 kΩ; 3.3kΩ).
