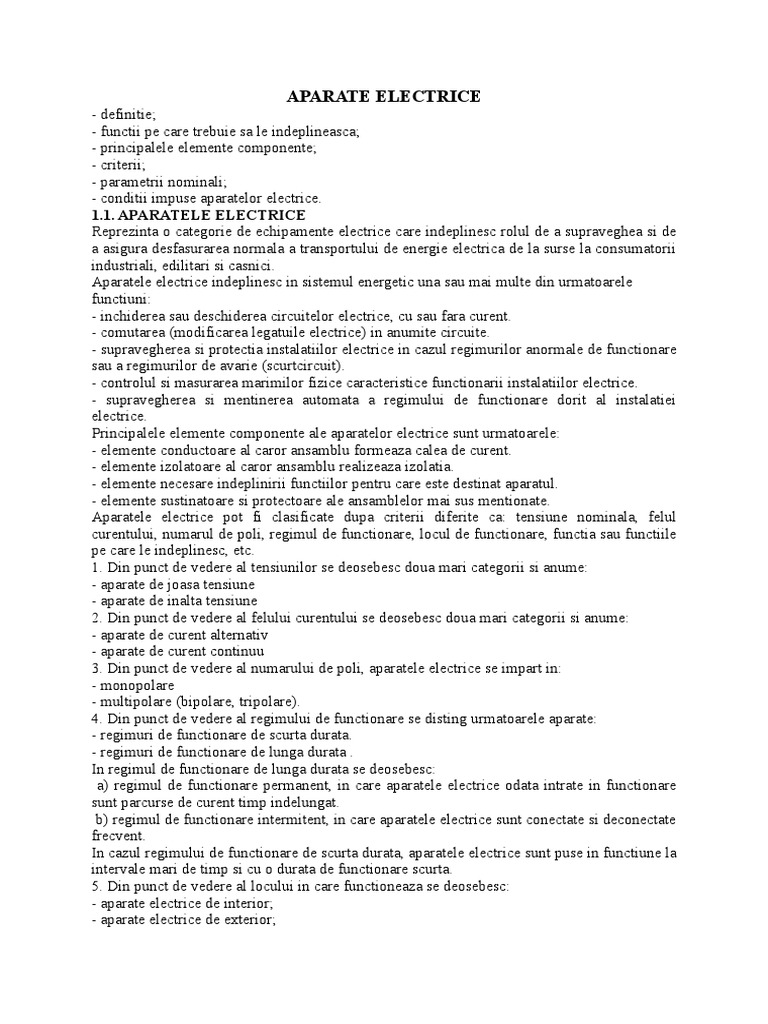

APARATE ELECTRICE

- definitie;
- functii pe care trebuie sa le indeplineasca;
- principalele elemente componente;
- criterii;
- parametrii nominali;
- conditii impuse aparatelor electrice.
1.1. APARATELE ELECTRICE
Reprezinta o categorie de echipamente electrice care indeplinesc rolul de a supraveghea si de
a asigura desfasurarea normala a transportului de energie electrica de la surse la consumatorii
industriali, edilitari si casnici.
Aparatele electrice indeplinesc in sistemul energetic una sau mai multe din urmatoarele
functiuni:
- inchiderea sau deschiderea circuitelor electrice, cu sau fara curent.
- comutarea (modificarea legatuile electrice) in anumite circuite.
- supravegherea si protectia instalatiilor electrice in cazul regimurilor anormale de functionare
sau a regimurilor de avarie (scurtcircuit).
- controlul si masurarea marimilor fizice caracteristice functionarii instalatiilor electrice.
- supravegherea si mentinerea automata a regimului de functionare dorit al instalatiei
electrice.
Principalele elemente componente ale aparatelor electrice sunt urmatoarele:
- elemente conductoare al caror ansamblu formeaza calea de curent.
- elemente izolatoare al caror ansamblu realizeaza izolatia.
- elemente necesare indeplinirii functiilor pentru care este destinat aparatul.
- elemente sustinatoare si protectoare ale ansamblelor mai sus mentionate.
Aparatele electrice pot fi clasificate dupa criterii diferite ca: tensiune nominala, felul
curentului, numarul de poli, regimul de functionare, locul de functionare, functia sau functiile
pe care le indeplinesc, etc.
1. Din punct de vedere al tensiunilor se deosebesc doua mari categorii si anume:
- aparate de joasa tensiune
- aparate de inalta tensiune
2. Din punct de vedere al felului curentului se deosebesc doua mari categorii si anume:
- aparate de curent alternativ
- aparate de curent continuu
3. Din punct de vedere al numarului de poli, aparatele electrice se impart in:
- monopolare
- multipolare (bipolare, tripolare).
4. Din punct de vedere al regimului de functionare se disting urmatoarele aparate:
- regimuri de functionare de scurta durata.
- regimuri de functionare de lunga durata .
In regimul de functionare de lunga durata se deosebesc:
a) regimul de functionare permanent, in care aparatele electrice odata intrate in functionare
sunt parcurse de curent timp indelungat.
b) regimul de functionare intermitent, in care aparatele electrice sunt conectate si deconectate
frecvent.
In cazul regimului de functionare de scurta durata, aparatele electrice sunt puse in functiune la
intervale mari de timp si cu o durata de functionare scurta.
5. Din punct de vedere al locului in care functioneaza se deosebesc:
- aparate electrice de interior;
- aparate electrice de exterior;
- aparate electrice capsulate.
6. Clasificarea aparatelor electrice din punct de vedere al functiilor pe care le indeplinesc este
destul de dificil de realizat deoarece, in general, acestea indeplinesc mai multe functii. De
aceea, se considera util sa se defineasca fiecare aparat electric:
Intreruptoarele sunt aparate electrice care stabilesc, conduc si intrerup curentii electrici care
circula, la o anumita tensiune, intre doua parti ale sistemului electroenergetic.
Separatoarele sunt aparate electrice care realizeaza comutarea unor parti ale sistemului
electroenergetic, in timpul cand acestea nu sunt parcurse de curent. Deasenenea, separatoarele
izoleaza fata de sistem un echipament sau o parte din instalatie, oferind astfel posibilitatea
efectuarii reparatiilor sau verificarilor acestora.
Separatoare de sarcina sunt aparate electrice care indeplinesc aceleasi functiuni ca si
intreruptoarele, in afara de intreruperea curentilor de scurtcircuit, oferind in acelasi timp
conditii de securitate ca si separatoarele.
Sigurantele fuzibile sunt aparate de protectie care realizeaza intreruperea rapida a curentilor
de scurtcircuit in cazul aparitiei unui defect intr-un echipament al sistemului electroenergetic.
Descarcatoarele sunt aparate de protectie care realizeaza protectia izolatiei echipamentelor
sistemului electroenergetic in cazul aparitiei supratensiunilor.
Transformatoarele de masura (de curent si de tensiune) asigura alimentarea aparatelor de
masurat, de protectie si de automatizari cu curenti si tensiuni proportionale cu marimile
respective care caracterizeaza regimurile de functionare ale diferitelor parti ale sistemului
electroenergetic.
Bobinele de reactanta sunt aparate electrice care limiteaza curentii de scurtcircuit
Bobinele de stingere sunt aparate electrice prin intermediul carora se leaga la pamant nulul
retelelor de 6-35 kV pentru limitarea curentilor capacitivi care apar in cazul unei puneri la
pamant monofazate,
Completele de aparate electrice sunt constituite din mai multe aparate electrice, indeplinind
astfel mai multe functii din cele enumerate mai sus si destinate instal atiilor pentru
producerea, distributia si utilizarea energiei electrice, ca de exemplu celule prefabricate,
panouri de distributie, etc.

1.2 PARAMETRII ELECTRICI NOMINALI AI APARATELOR ELECTRICE

Tensiunea nominala a aparatului electric coincide cu tensiunea maxima de serviciu a retelei.
Tensiunea maxima de serviciu a retelei este definita ca fiind valoarea efectiva a celei mai mari
tensiuni dintre faze care poate sa apara la un moment dat, in conditii normale de functionare.
Tensiunea de incercare reprezinta valoarea efectiva a tensiunii de frecventa industriala,
respectiv valoarea de varf a tensiunii de impuls cu care se incearca aparatul electric.
Cea mai mare tensiune de incercare pe care o suporta izolatia aparatului electric, fara
conturnari sau strapungeri, in cadrul verificarilor in conditiile stabilite de standarde, reprezinta
tensiunea de tinere nominala sau nivelul de izolatie nominal.
Curentul nominal al aparatului electric reprezinta valoarea efective a curentului cu frecventa
nominala, pe care acesta trebuie sa-l suporte un timp nelimitat, fara sa se produca deteriorari
si fara ca incalzirea diferitelor parti ale aparatului sa depaseasca anumite valori specificate
pentru un astfel de regim de functionare.
Capacitatea de rupere reprezinta valoarea efectiva a celui mai mare curent, pe care un aparat
de comutatie este capabil sa-l intrerupa sub o tensiune data si in conditiile prescrise de
utilizare si de functionare.
Capacitatea de conectare (inchidere) reprezinta amplitudinea celui mai mare curent.
pe care-l poate stabili un aparat de comutatie la a tensiune data si in conditii de utilizare si de
functionare prescrise.
Curentul limita termic reprezinta valoarea efectiva a celui mai mare curent pe care-l poate
suporta aparatul electric la un timp limitat fara ca incalzirea diferitelor sale elemente
componente sa depaseasca anumite valori specificate pentru un astfel de regim de functionare.
Curentul limita dinamic reprezinta amplitudinea celui mai mare curent pe care-l poate
suporta un aparat electric fare sa se deterioreze.

1.3 CONDITII IMPUSE APARATELOR ELECTRICE

In exploatare, aparatele sunt supuse actiunii multor factori, care influenteaza functionarea lor
si care determina conditiile pe care aceste aparate trebuie sa le indeplineasca.
Cele mai impotante actiuni sunt:
Actiuni electrice; aparatele se gasesc in continuu sub actiunea tensiunilor de serviciu. In
unele cazuri ele sunt supuse la supratensiuni de comutatie sau atmosferice la diferite
descarcari electrice care intotdeauna sunt insotite de un arc electric mai mult sau mai putin
intens.
Actiuni mecanice; aparatele sunt supuse la actiuni mecanice in functionare normala (la
anclansare, la declansare), la actiunea presiunilor interne, precum si la actiunea fortelor
electrodinamice ale curentilor de scurtcircuit.
Actiuni termice; in regim normal de functionare, toate aparatele sunt supuse incalzirii
produse de curentul ce trece prin ele.
Actiuni atmosferice; aparatale electrice sunt supuse actiunii temperaturii, presiunii si
umiditatii aerului, ploii, cetii, poleiului ii prafului.
Actiunea timpului; aceasta actiune se manifesta direct in diferite aparate si in diferite parti
ale aparatului.
Tinand cont de influenta actiunilor de mai sus, pentru buna functionare, aparatele electrice
trebuie sa indeplineasca urmatoarele conditii fundamentale:
1. Functionarea sigura si de lunga durata la parametrii pentru care a fost calculat aparatul.
2. Stabilitatea tarmica si dinamica la trecerea celor mai mari curenti de scurtcircuit prescrisi
pentru aparatul dat.
3. Izolatia electrica sa rezista la solicitarile supratensiunilor, care nu intrec valoarea tensiunilor
de incercare recomandate pentru aparatul dat.
4. Stabilitate la solicitarile factorilor climatici.
5. Constructia in ansamblu sa fie simpla, alcatuita din elemente tipizate si sa permita executia
in flux tehnologic.
6. Gabaritul, greutatea si costul ss fie cat mai reduse.
7. Deservirea, revizia si repararea sa fie usoare, simple si cu maximum de securitate.
