3

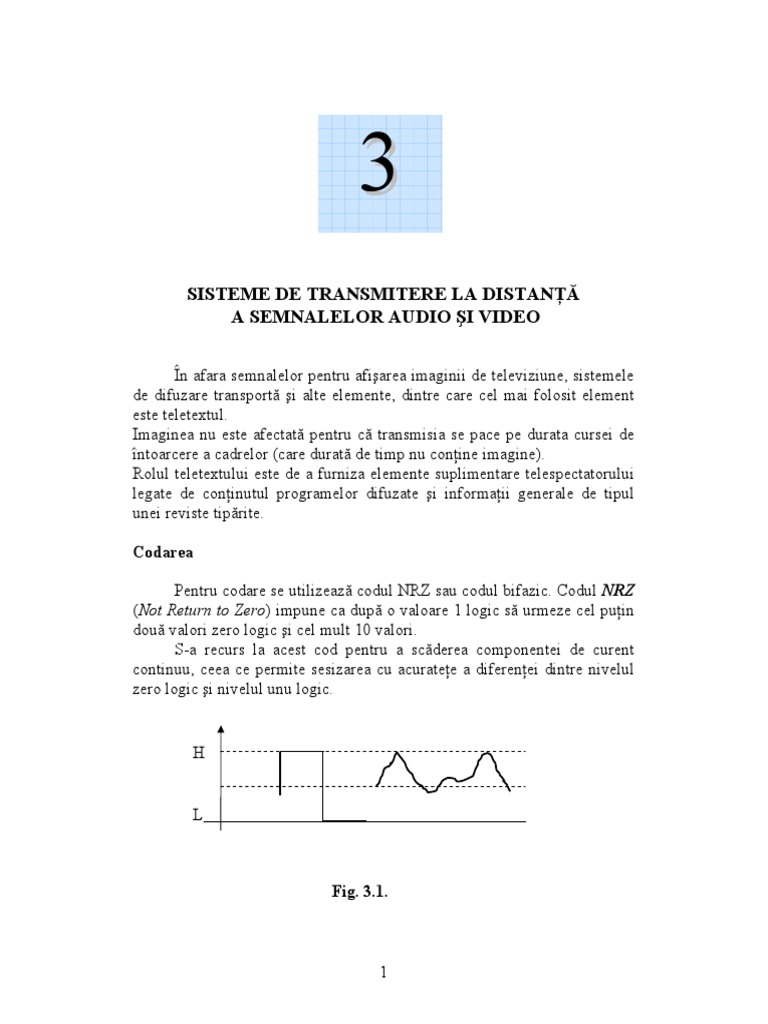

SISTEME DE TRANSMITERE LA DISTANłĂ

A SEMNALELOR AUDIO ŞI VIDEO

În afara semnalelor pentru afişarea imaginii de televiziune, sistemele

de difuzare transportă şi alte elemente, dintre care cel mai folosit element
este teletextul.
Imaginea nu este afectată pentru că transmisia se pace pe durata cursei de
întoarcere a cadrelor (care durată de timp nu conŃine imagine).
Rolul teletextului este de a furniza elemente suplimentare telespectatorului
legate de conŃinutul programelor difuzate şi informaŃii generale de tipul
unei reviste tipărite.

Codarea

Pentru codare se utilizează codul NRZ sau codul bifazic. Codul NRZ
(Not Return to Zero) impune ca după o valoare 1 logic să urmeze cel puŃin
două valori zero logic şi cel mult 10 valori.
S-a recurs la acest cod pentru a scăderea componentei de curent
continuu, ceea ce permite sesizarea cu acurateŃe a diferenŃei dintre nivelul
zero logic şi nivelul unu logic.

Fig. 3.1.

1
 Codarea determină creşterea numărului de biŃi alocat cuvântului.
Spre exemplu pentru 8 biŃi de informaŃie (în scopul îndeplinirii condiŃiei) se
utilizează 14 biŃi pentru transmitere în cod NRZ. Practic se aleg acele
combinaŃii de 14 biŃi care îndeplinesc condiŃia şi se alocă, pe baza unui
tabel de transformare, celor 8 biŃi de date.
Codul bifazic defineşte zero logic tranziŃia din nivelul L în nivelul H
şi defineşte unu logic tranziŃia din nivelul H în nivel L, vezi figura 3.2.

Fig. 3.2.

Spre exemplu dacă durata unui bit este 200 ns (la o frecvenŃă de bit de
1
f0 = = 5MHz ) atunci zero şi unu logic arată ca în figura 3.3.
200

U [V] U [V]

0,5 V 1,5 V
t t
200 400 ns 200 400 ns

Fig. 3.3.

Fiecare bit de informaŃie are alocat intervalul de 0,4µs-400ns, deci

1 1
avem debitul de informaŃie este D = = = 25MHz .
Nt 0.4
În figura 3.4 este prezentat semnalul electric asociat transmiterii în cod
NRZ a valorilor logice 01000.

2
0 2 4 6 8 10 12 14 16

0 1 0 0

Fig. 3.4.

3.1 InformaŃii suplimentare transportate de semnalul de

televiziune

Timpul alocat cursei de întoarcere pe linii şi timpul alocat întoarcerii

pe cadre constituie zone în care se pot transmite alte informaŃii pe baza
codării digitale.
InformaŃia de teletext se transmite pe durata cursei de întoarcere a
cadrelor (Vertical blanking interval), adică, în cazul sistemului PAL, pe
liniile 6,...,22 şi pe liniile 318,...,335.

FrecvenŃa alocată transmiterii informaŃiei de teletext este

f b = 6.9375MHz , ceea ce face ca fiecare bit să aibă alocat un timp de
∆t = 144.44ns .
Nivelul alocat cifrei zero (L) este nivelul stingerii liniei, iar nivelul
alocat cifrei binare 1 (H) este de 66% din nivelul de alb.
Pentru transmiterea datelor prin intermediul canalului de televiziune
se utilizează două standarde:
• WST (Word System Teletext) – pentru televiziunea publică,
transmiterea datelor efectuându-se pe durata cursei inverse a
cadrelor;
• WST profesional – utilizează toate liniile TV pentru transmiterea
datelor (nu se mai transmite imagine TV ci text, grafică sau
animaŃie).

3
Notă. Datele se înscriu pe cursa directă a liniei, cursa inversă rămânând
pentru sincronizare şi întoarcere (deci datele se transmit pe un interval de
52 µs).

În cadrul unei linii TV (din cursa de întoarcere pe cadre) se transmit

45 octeŃi, adică 45 x 8 = 360 biŃi, din care numai 40 de octeŃi reprezintă
caractere utile, ceilalŃi 5 octeŃi reprezintă:
• oct 1,2 – caractere de sincronizare pe bit, în fiecare octet fiind
valoarea AAh=10101010;
• oct 3 – caractere de sincronizare pe octet, valoare E4h=11100100;
• oct 4,5 – caractere pentru exprimarea numărului revistei din
domeniul P1,...,P8 (3 biŃi), pagina din domeniul 00,...,99 (5 biŃi)
şi subpagina.

Numărul revistei concatenat cu numărul paginii determină domeniul

100,...,899. Spre exemplu P123 exprimă revista nr. 1, pagina 23.
Fiecare pagină poate avea subpagini care se numerotează cu 3 cifre:
- prima cifră poate fi 0,1,2,3;
- a doua cifră 0,...,7;
- a treia cifră 0,...,59.

Fiecare subpagină afişază 24 rânduri cu câte 40 caractere pe rând.

SelecŃia paginii permite afişarea succesivă a subpaginilor.

Extragerea informaŃiei de teletext

Prima etapă constă în identificarea secvenŃei de întoarcere a spotului

pe cadre.
DATA
Registru deplasare

8 CLK

Registru tampon fb=6,9375MHz

CLK
8
fo=fb/8
Verificare paritate

Fig. 3.5.

4
OcteŃii de date se transmit scriind câte un registru de deplasare care este
condiŃionat de frecvenŃa CLK =fb . Primii doi octeŃi sunt utilizaŃi la
sincronizarea oscilatorului care generează impulsul fb de introducere a
biŃilor.
fb
La comanda frecvenŃei pe octet f 0 = se transferă octetul în
8
registrul tampon. Oscilatorul cu frecvenŃă fo este sincronizat de octetul 3
din secvenŃa de date.

1 2 _ _ _ _ _ _ _ _ _ _ _ _ _40
1
2
.
. RAM
.
.
.

PAGINA P1,. . .,P8

Fig. 3.6.

După verificarea parităŃii datele din registrul tampon se transferă în

memoria de pagină de tipul RAM.
OcteŃii 4,5 specifică pagina şi rândul în care se vor introduce
caracterele recepŃionate. Se utilizează 5 biŃi. Deoarece caracterele se succed
în ordine, coloana în care se introduce caracterul este dată de un numărător
de 6 biŃi ( care este adus la zero după ultimul caracter al rândului).

Pentru afişarea unui caracter din RAM sunt necesari 11 biŃi:

- 5 pentru linie,
- 6 pentru coloană.

Memoriile uzuale sunt de 8 Kb instrucŃiuni, pentru care utilizează 13 biŃi de

adresare A0,...,A12, ceea ce înseamnă că pot memora 4 pagini de teletext.

5
 D0…D7 DAT0 -DAT11
RAM
8 Kb 8 R

DCD2 G
ROM
A0 - A12 B

DCD FB
4

Fig. 3.7.

Caracterele sunt afişate pe ecran cu 10 linii şi 12 coloane.

Există o memorie ROM care conŃine setul de caractere (pe 10 linii x 10
pixeli pentru fiecare caracter). Adresarea acestei memorii se face cu datele
extrase din memoria RAM, date de 12 biŃi cu semnificaŃia:

- primii 8 biŃi = caracterul ASCII,

- următorii 4 biŃi = rândul din ROM unde se găseşte imaginea
caracterului.

Rândul se obŃine prin decodificarea celor 4 biŃi (extraşi din RAM) cu

dispozitivul DCD.
Memoria ROM furnizează la ieşire caracterul exprimat prin 12 biŃi,
DAT0,...,DAT11. Cei 12 biŃi sunt folosiŃi de decodificatorul DCD2 pentru a
forma semnalele necesare afişării ( R,G,B,BL).
Circuitele frecvent utilizate pentru extragerea informaŃiei de teletext
sunt SAA5231 şi SAA5243.

3.2 Sisteme de transmitere a semnalelor

Antene

Semnalul captat cu o antena este o unda electromagnetica caracterizata prin

faptul ca oscilaŃiile efectuate de intensitatear câmpului magnetic sunt
perpendiculare pe oscilaŃiile câmpului electric E .

6
 r
Spunem ca o unda e polarizata
r
orizontal daca E executa o oscilaŃie in
plan orizontal. Daca E executa o oscilaŃie in plan vertical, unda este
polarizata vertical.
Polarizarea orizontala este mai avantajoasa prin faptul că nu preia paraziŃii
datoraŃi motoarelor si pătrunde mai uşor prin obstacole.
Undele ultrascurte se propaga in linie dreapta pe o distanŃă:

d = 3.57 ⋅ ( hE + hR ) [km] ,

unde h este înălŃimea la care se află respectiv E- emiŃătorul şi R –

receptorul.
Exemplu pentru hE =100m , hR =20m avem o distanŃă d=52km.
Undele decimetrice şi centimetrice se propagă prin spaŃiul atmosferei dintre
o suprafaŃă rece şi una caldă.
Elementul de baza al antenei este dipolul în λ sau în λ / 2 închis sau
deschis.

λ/2
Dipol deschis

Dipol închis
λ/2

EmiŃător

R Dip D1 D3 Dn

Fig. 3.8.

Unde R este reflector, D este director iar Dip este dipolul propriu-zis.

7
Transmisia prin radiorelee

Radioreleele se amplasează la înălŃimi de 20-100m, situate la distanta de

maxim 80km (distanta vizibilităŃii directe).
Exista 3 tipuri de staŃii de radiorelee:

- terminale – care permit introducerea semnalului TV si extragerea

acestuia
- intermediare – cu rol de a recepŃiona semnalul de la un releu si a-l
transmite, după amplificare, la alt releu
- nodale – unde semnalul recepŃionat este transmis de la alt releu după
amplificare si este emis către consumatori.

StaŃia terminala primeşte semnalul TV pentru unul din canalele terestre

(banda 1-5 si cu ajutorul SVCC conŃinut, modulează in frecventa o
purtătoare de frecventa f p >1.7 GHz intr-o banda de 20 MHz.
Semnalul MF este transmis către releul intermediar, semnalul original
amplificat este radiat in spaŃiul înconjurător pentru consumatorii tereştri.
In clasa staŃiilor terminale se înscrie si translatoarele care au rol de a
permite recepŃia programelor în zonele de văi unde emiŃătorul principal nu
este vizibil. Aceste staŃii primesc de la releu semnalul de frecventa f1 , îi
schimba frecvenŃa (de la f1 la f 2 ) si îl transmit către consumatorii din zona
respectivă.

UIF f1 frecventa. amplif f2

Fig. 3.9.

Transmisia prin cablu

Se foloseşte cablul coaxial sau fibra optica. Cablul coaxial are atenuarea
minima la un raport: Dext / Dint = 3.6
Spre exemplu: pentru diametre de 9.5/2.6 mm – atenuarea este de 2.37
dB/km la f=1MHz iar pentru 2.9/0.7 mm – atenuarea este de 8.86 dB/km.

8
Transmiterea diverselor canale se face prin divizarea cailor în frecvenŃă. De
fapt semnalele cu frecvenŃe diferite sunt însumate şi trimise pe cablul
respectiv până la consumator.
Domenii de frecvente alocate: 100,…,174 MHz şi 230,…,470 MHz.

otel

Manta izolatoare
izolator

Aluminiu

Fig. 3.10.

Transmiterea prin intermediul sateliŃilor staŃionari

Domeniul frecvenŃelor purtătoarelor alocate transmisiei TV prin

intermediul sateliŃilor staŃionari este :

1. 2,5 ,..., 2,69 GHz;

2. 11,7 ,..., 12,5 GHz - banda pentru transmisii comerciale (TV şi radio);
3. 41,0 ,..., 43,0 GHz - banda SIF (sau SHF);
4. 84,0 ,..., 86,0 GHz.

LăŃimea de bandă a canalului TV (utilizând modulaŃia de frecvenŃă a

purtătoarei) este de 27 MHz.
România are alocate frecvenŃele corespunzătoare : canalului 2 (1.746,66
MHz), canalele 6,10, 14 (11.976,82 MHz), canalul 18 şi canalul
(2412565,13 MHz).
De notat că diferenŃa între două purtătoare este de 19,18 MHz, ceea
ce înseamnă că canalele se suprapun pe aproximativ 4 MHz (banda unui
fiind de 27 MHz). Din acest motiv, în aceeaşi zonă geografică, canalele se
alocă din 2 în 2.
Purtătoarea alocată canalului este modulată în frecvenŃă.
Semnalul modulator este codat MAC (Multiplexed Analogic
Components), în sensul că în intervalul de 64 µs sunt transmise secvenŃial:

9
 - semnalul de audiofrecvenŃă,
- semnalul de crominanŃă, (comprimat în raportul 3:1),
- semnalul de luminanŃă (comprimat în raportul 3:2).

Standardul adoptat pentru codare în condiŃiile în care se transmite

semnalul de teletext este C-MAC Packet System, care transmite digital
informaŃia de teletext, sunet şi semnalele de sincronizare.
Pentru informaŃia digitală fiecare bit are la dispoziŃie 49,6 ns, ceea ce
corespunde frecvenŃei de 20,25 MHz. Durata totală a informaŃiei este de
12,5µs.
InformaŃia analogică de tipul Y (de luminanŃă) cu banda de frecvenŃa de
fY=13,5MHz este eşantionată cu frecvenŃa de 20,25 MHz , ceea ce
corespunde unui raport de comprimare de 3:2. InformaŃia analogică de
tipul R-Y, B-Y (de crominanŃă) cu banda de frecvenŃă de f R-Y=6,75MHz este
eşantionată cu aceeaşi frecvenŃă (ca şi luminanŃa) ceea ce corespunde unui
raport de comprimare de 3:1. Semnalul digital este transmis în intervalul de
timp de 34µs pentru Y şi de 17µs pentru R-Y şi de 17µs pentru B-Y.

Instalatia de receptie

LNB

REC Monitor TV

Fig. 3.11.

Antena este formată din:

- reflectorul parabolic şi aşa-numitul feed-horn,

- LNB - low noise sau LNA - amplificator de zgomot mic,
- LNC este un amplificator şi totodată un purtător de frecvenŃă de la
frecvenŃa de bază de 11 GHz în banda de 0,95….1,7 GHz.

10
 Receptorul propriu-zis are schema bloc din figura 3.12.

Ampli Bloc Ampli Demo 70 Proces Semnal

ficator de ficator ulator m are Video
FI1 amest FI2 MF video
1,7 480
GHz MHz Proces
Oscilator are Semnal
local audio Audio

Fig. 3.12.

Sistemul prelucrează semnalul efectuând două schimbări de frecvenŃă, aşa

încât amplificatoarele sunt acordate primul pe frecvenŃa FI1 (0,95,..., 1,7
MHz) iar cel de al doilea amplificator este acordat pe frecvenŃa FI2 = 480
MHz. Uneori se mai face încă o schimbare de frecvenŃă şi o amplificare
pentru FI3 = 70 MHz.
Procesarea semnalelor, după demodulare se face ca la orice sistem
video.

11
