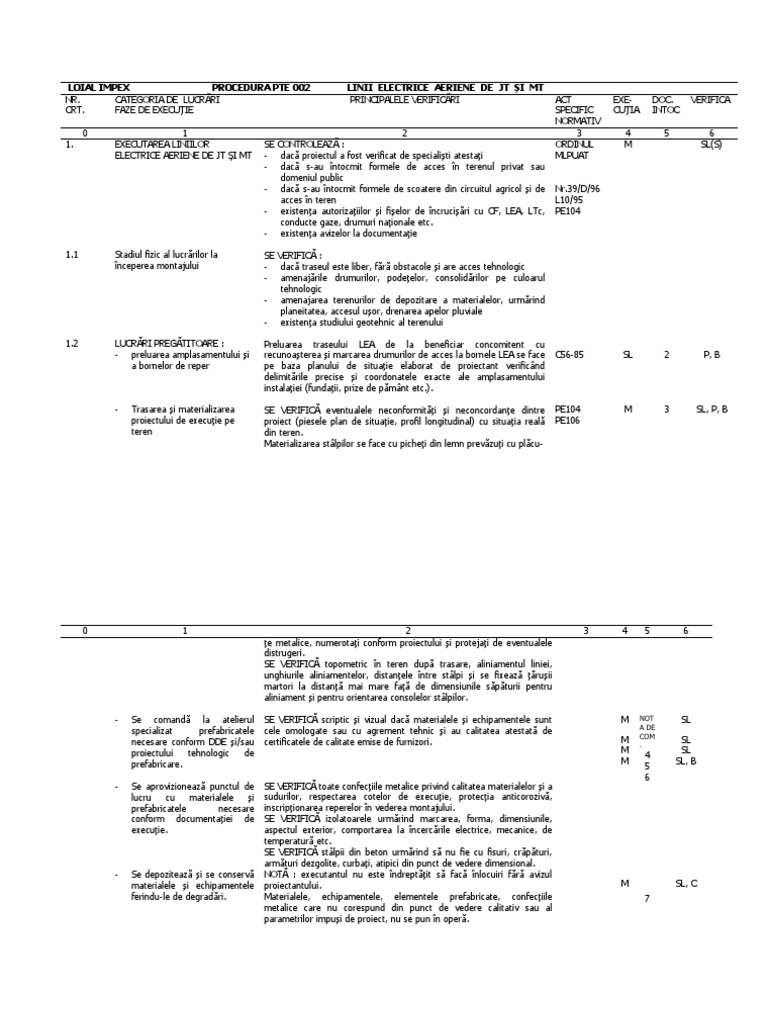

LOIAL IMPEX PROCEDURA PTE 002 LINII ELECTRICE AERIENE DE JT ŞI MT

NR. CATEGORIA DE LUCRĂRI PRINCIPALELE VERIFICĂRI ACT EXE- DOC. VERIFICA

CRT. FAZE DE EXECUŢIE SPECIFIC CUŢIA INTOC
NORMATIV
0 1 2 3 4 5 6
1. EXECUTAREA LINIILOR SE CONTROLEAZĂ : ORDINUL M SL(S)
ELECTRICE AERIENE DE JT ŞI MT - dacă proiectul a fost verificat de specialişti atestaţi MLPUAT
- dacă s-au întocmit formele de acces în terenul privat sau
domeniul public
- dacă s-au întocmit formele de scoatere din circuitul agricol şi de Nr.39/D/96
acces în teren L10/95
- existenţa autorizaţiilor şi fişelor de încrucişări cu CF, LEA, LTc, PE104
conducte gaze, drumuri naţionale etc.
- existenţa avizelor la documentaţie

1.1 Stadiul fizic al lucrărilor la SE VERIFICĂ :

începerea montajului
- dacă traseul este liber, fără obstacole şi are acces tehnologic
- amenajările drumurilor, podeţelor, consolidărilor pe culoarul
tehnologic
- amenajarea terenurilor de depozitare a materialelor, urmărind
planeitatea, accesul uşor, drenarea apelor pluviale
- existenţa studiului geotehnic al terenului

1.2 LUCRĂRI PREGĂTITOARE : Preluarea traseului LEA de la beneficiar concomitent cu

- preluarea amplasamentului şi recunoaşterea şi marcarea drumurilor de acces la bornele LEA se face C56-85 SL 2 P, B
a bornelor de reper pe baza planului de situaţie elaborat de proiectant verificând
delimitările precise şi coordonatele exacte ale amplasamentului
instalaţiei (fundaţii, prize de pământ etc.).

- Trasarea şi materializarea SE VERIFICĂ eventualele neconformităţi şi neconcordanţe dintre PE104 M 3 SL, P, B

proiectului de execuţie pe proiect (piesele plan de situaţie, profil longitudinal) cu situaţia reală PE106
teren din teren.
Materializarea stâlpilor se face cu picheţi din lemn prevăzuţi cu plăcu-
0 1 2 3 4 5 6
ţe metalice, numerotaţi conform proiectului şi protejaţi de eventualele
distrugeri.
SE VERIFICĂ topometric în teren după trasare, aliniamentul liniei,
unghiurile aliniamentelor, distanţele între stâlpi şi se fixează ţăruşii
martori la distanţă mai mare faţă de dimensiunile săpăturii pentru
aliniament şi pentru orientarea consolelor stâlpilor.

- Se comandă la atelierul SE VERIFICĂ scriptic şi vizual dacă materialele şi echipamentele sunt M NOT SL
A DE
specializat prefabricatele cele omologate sau cu agrement tehnic şi au calitatea atestată de
COM
necesare conform DDE şi/sau certificatele de calitate emise de furnizori. M SL
.
proiectului tehnologic de M 4 SL
prefabricare. M 5 SL, B
6
- Se aprovizionează punctul de SE VERIFICĂ toate confecţiile metalice privind calitatea materialelor şi a
lucru cu materialele şi sudurilor, respectarea cotelor de execuţie, protecţia anticorozivă,
prefabricatele necesare inscripţionarea reperelor în vederea montajului.
conform documentaţiei de SE VERIFICĂ izolatoarele urmărind marcarea, forma, dimensiunile,
execuţie. aspectul exterior, comportarea la încercările electrice, mecanice, de
temperatură etc.
SE VERIFICĂ stâlpii din beton urmărind să nu fie cu fisuri, crăpături,
armături dezgolite, curbaţi, atipici din punct de vedere dimensional.
- Se depozitează şi se conservă NOTĂ : executantul nu este îndreptăţit să facă înlocuiri fără avizul
materialele şi echipamentele proiectantului. M SL, C
ferindu-le de degradări. Materialele, echipamentele, elementele prefabricate, confecţiile 7
metalice care nu corespund din punct de vedere calitativ sau al
parametrilor impuşi de proiect, nu se pun în operă.
 0 1 2 3 4 5 6
- Se asigură formaţia de lucru SE VERIFICĂ :
care va executa lucrarea, - însuşirea proiectului şi fişelor tehnologice PE024 M 13 SL(S)
sculele şi dispozitivele - cunoaşterea graficului de lucru PE006
necesare executării lucrării - cunoaşterea fazelor determinante precizate în proiect PE119
- nominalizarea cerinţelor privind calitatea execuţiei PE009
- starea tehnică a sculelor şi dispozitivelor
- însuşirea normelor specifice de protecţia muncii şi PSI

1.3 LUCRĂRI DE MONTAJ-EXECUŢIE SE VERIFICĂ executarea gropilor şi fundaţiilor pentru stâlpi urmărind :
- amenajarea terenului şi a platformelor de lucru conform PE104 M 8 SL, B, P
prevederilor Decretului 237/78 asigurând şanţurile de gardă şi PE106
pantele spre şanţurile de colectare a apei pentru zone extravilane
- trasarea gropilor poligonale prin ţăruşi care marchează centrul 3.2.Lj-FT47
axelor şi conturul gropilor funcţie de tipul stâlpului şi natura FL4-90
terenului 2Li-il35-93
- săparea gropilor respectând forma, dimensiunile orizontale şi
verticale prevăzute în proiect, prescripţiile de sprijinire, de
depozitare a pământului de semnalizare şi îngrădire a zonei de
lucru.
NOTA : dacă la executarea gropilor se întâlnesc reţele edilitare (în
intravilan) sau instalaţii de telecomunicaţii, petroliere, electrice etc. (în
extravilan) neprevăzute în proiect sau construcţii şi relicve arheologice
ori fosile, lucrările se sistează, se anunţă organele competente,
proiectantul şi beneficiarul.
- executarea radierelor, cofrarea fundaţiilor şi armarea (concomitent
cu armarea se asigură legătura prizei naturale cu priza artificială de
legare la pământ).
- prepararea şi turnarea betonului asigurând dozarea şi marca
prescrisă de proiect, compactarea prin îndesare sau vibrare,
respectarea limitelor admise de temperatură pe timp friguros etc.
NOTA : turnarea betonului se face în prezenţa topometrului care
verifică alinierea şi nivelul fundaţiei.
0 1 2 3 4 5 6
- decofrarea după intervalul de timp necesar
- respectarea tehnologiei de montare a fundaţiilor prefabricate sau
executarea fundaţiilor burate, dacă proiectul prevede astfel de
soluţii.
NOTA : concomitent cu execuţia fundaţiilor se execută prizele de
pământ artificiale.
- încărcarea, transportul, descărcarea şi manipularea stâlpilor PE104 M 10 B
- asamblarea stâlpilor şi echiparea cu elementele prevăzute în PE105
proiect (izolatoare, console etc.) PE106
- ridicarea stâlpilor, montarea la poziţie şi fixarea cu pene asigurând
aliniamentul şi verticalitatea
- fixarea cu beton şi asigurarea compactării betonului
- scoaterea penelor şi monolitizarea cu beton
- degajarea piuliţelor sau plăcuţelor de legare la pământ
- completarea cu pământ a fundaţiilor şi evacuarea pământului din
zonă
- refacerea pavajelor la LEA JT din zone urbane
- executarea inscripţiilor de securitate şi identificare conform STAS
267
SE VERIFICĂ montarea conductoarelor active şi de protecţie urmărind :
- utilizarea izolatoarelor şi lanţurilor de izolare indicate în proiect,
funcţie de tensiunea liniei şi eforturile transmise de conductoare
- utilizarea clemelor şi armăturilor conforme cu proiectul de execuţie,
rezistente la sarcinile care acţionează asupra lor în condiţii de
încărcare maximă, rezistente la agenţii corozivi şi cu o bună
conductanţă electrică pentru elementele integrate în căile de
curent
- utilizarea conductoarelor neizolate sau izolate având caracteristicile
indicate în proiect (tip, secţiune nominală, comportament la
încărcările datorate greutăţii proprii, a greutăţii chiciurii şi presiunii
vântului
0 1 2 3 4 5 6
- respectarea condiţiilor de montaj vizând desfăşurarea, eforturile de
tragere, săgeţile şi distanţele admise pentru coexistenţa LEA şi
diverse construcţii, instalaţii, căi de transport şi terenuri la apropieri
şi traversări de : clădiri, depozite şi construcţii cu pericol de
explozie sau incendiu, drumuri, zone cu circulaţie frecventă, căi
ferate, linii şi mijloace de transport pe cablu suspendat, benzi
transportoare, conducte supraterane şi subterane, instalaţii de
extracţie petrol şi gaze naturale, poduri, baraje, diguri, ape şi
cursuri de apă, păduri , terenuri agricole, zone irigate, terenuri
accidentate, aeroporturi etc.
- realizarea legăturilor electrice între panouri la stâlpii de întindere
prin cordoane de lungime dată în proiect
- realizarea înnădirilor la conductoare, astfel încât să se asigure
contactul electric şi o rezistenţă mecanică similară cu a
conductorului fiind admisă o singură înnădire pe fază şi pe
deschidere
NOTA : nu se admit înnădiri în deschiderile de traversări
- respectarea distanţelor minime admisibile între părţile aflate sub
tensiune, între acestea şi părţile legate la pământ şi valorile
unghiurilor de protecţie (cf. PE109) ale conductoarelor de protecţie
- montarea distanţierelor la LEA M.T. cu mai multe conductoare pe
fază şi a antivibratoarelor în conformitate cu proiectul
- montarea balizelor în conformitate cu legislaţia în vigoare pentru
LEA care traversează cursuri principale de apă, autostrăzi, drumuri
naţionale şi în conformitate cu instrucţiunile care stabilesc forma şi
dimensiunile balizelor
SE VERIFICĂ realizarea instalaţiilor de legare la pământ în conformitate 1REIp35/2-92 M 8 SL, B, P
STAS 12604/4
cu normele şi prescripţiile pentru LEA MT şi J.T., urmărind : STAS 12604/5
- legarea la pământ a tuturor stâlpilor şi conductoarelor de protecţie
la fiecare stâlp pentru LEA M.T.
- legarea consolelor şi armăturilor la conductorul de nul care la
rândul său se leagă la pământ la capetele liniei şi la derivaţii pentru
LEA şi J.T.
 0 1 2 3 4 5 6
DUPĂ TERMINAREA LUCRĂRILOR DE MONTAJ A LEA M.T. CULOARUL
TEHNOLOGIC ŞI PLATFORMELE DE MONTAJ VOR FI REDATE
CIRCUITELOR AGRICOLE urmărind :
- evacuarea pământului excedentar, balastului, betonului
- nivelarea culoarului
- eliminarea şanţurilor şi făgaşelor imprimate de roţile utilajelor

1.4 VERIFICĂRI ŞI PROBE SE VERIFICĂ :

FUNCŢIONALE - fazarea liniei electrice PE003 LAB. 12 ŞEF
- măsurarea rezistenţei de legare la pământ a suporturilor şi PRAM LABORAT.
conductoarelor de protecţie LEA MT PE116
- verificarea condiţiilor de legare la nul de protecţie a LEA MT
- proba de funcţionare în gol a LEA
- măsurarea rezistenţei de dispersie a prizelor de pământ, a
tensiunilor de atingere şi de pas
- respectarea distanţelor normate ale conductoarelor LEA faţă de
pământ şi alte elemente conform PE104 şi PE106
- încercarea echipamentelor primare : separatoare, descărcătoare,
întrerupătoare, CD.

1.5 RECEPŢIA FINALĂ A LUCRĂRII Se supun la recepţie numai lucrările care corespund cerinţelor de L10-95 14 COMISIA
calitate şi pentru care s-au predat beneficiarului documentele necesare C56- DE
întocmirii cărţii tehnice a construcţiei. 85 RECEPŢIE
Se remediază în termenele stabilite deficienţele semnalate prin actele E, B, P
de control, notele de constatări sau prin documentele de recepţie a
lucrării.
Se verifică readucerea terenurilor ocupate temporar la starea iniţială.
