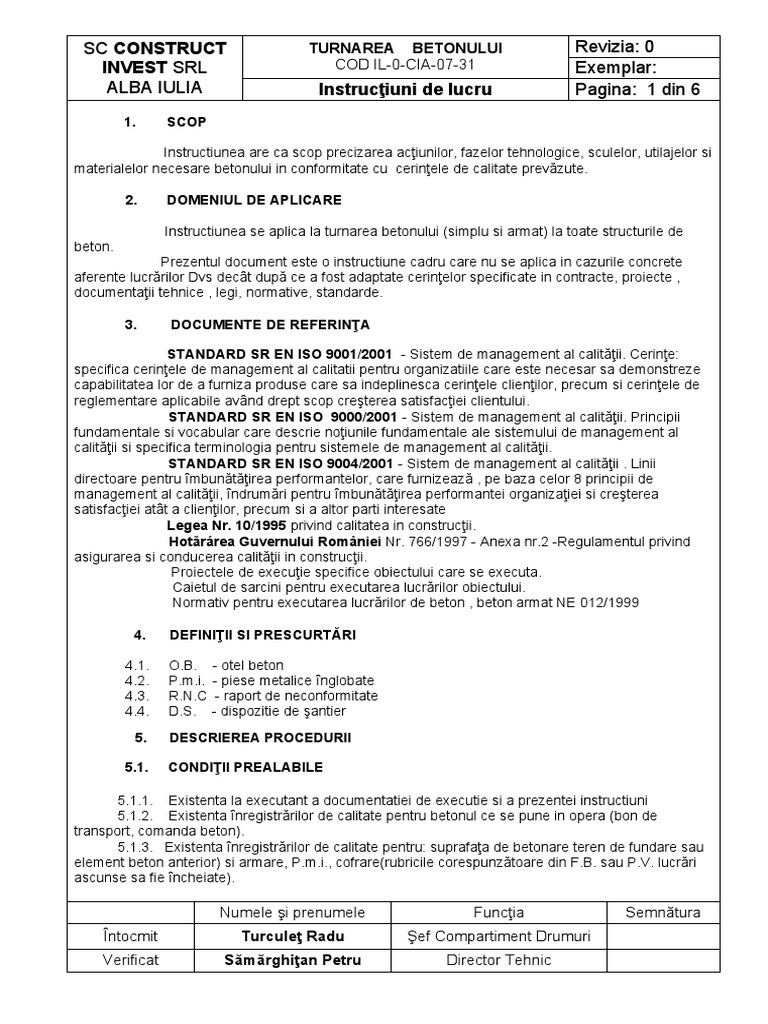

SC CONSTRUCT TURNAREA BETONULUI Revizia: 0

INVEST SRL COD IL-0-CIA-07-31 Exemplar:

ALBA IULIA Instrucţiuni de lucru Pagina: 1 din 6
1. SCOP

Instructiunea are ca scop precizarea acţiunilor, fazelor tehnologice, sculelor, utilajelor si

materialelor necesare betonului in conformitate cu cerinţele de calitate prevăzute.

2. DOMENIUL DE APLICARE

Instructiunea se aplica la turnarea betonului (simplu si armat) la toate structurile de

beton.
Prezentul document este o instructiune cadru care nu se aplica in cazurile concrete
aferente lucrărilor Dvs decât după ce a fost adaptate cerinţelor specificate in contracte, proiecte ,
documentaţii tehnice , legi, normative, standarde.

3. DOCUMENTE DE REFERINŢA

STANDARD SR EN ISO 9001/2001 - Sistem de management al calităţii. Cerinţe:

specifica cerinţele de management al calitatii pentru organizatiile care este necesar sa demonstreze
capabilitatea lor de a furniza produse care sa indeplinesca cerinţele clienţilor, precum si cerinţele de
reglementare aplicabile având drept scop creşterea satisfacţiei clientului.
STANDARD SR EN ISO 9000/2001 - Sistem de management al calităţii. Principii
fundamentale si vocabular care descrie noţiunile fundamentale ale sistemului de management al
calităţii si specifica terminologia pentru sistemele de management al calităţii.
STANDARD SR EN ISO 9004/2001 - Sistem de management al calităţii . Linii
directoare pentru îmbunătăţirea performantelor, care furnizează , pe baza celor 8 principii de
management al calităţii, îndrumări pentru îmbunătăţirea performantei organizaţiei si creşterea
satisfacţiei atât a clienţilor, precum si a altor parti interesate
Legea Nr. 10/1995 privind calitatea in construcţii.
Hotărârea Guvernului României Nr. 766/1997 - Anexa nr.2 -Regulamentul privind
asigurarea si conducerea calităţii in construcţii.
Proiectele de execuţie specifice obiectului care se executa.
Caietul de sarcini pentru executarea lucrărilor obiectului.
Normativ pentru executarea lucrărilor de beton , beton armat NE 012/1999

4. DEFINIŢII SI PRESCURTĂRI

4.1. O.B. - otel beton

4.2. P.m.i. - piese metalice înglobate
4.3. R.N.C - raport de neconformitate
4.4. D.S. - dispozitie de şantier
5. DESCRIEREA PROCEDURII

5.1. CONDIŢII PREALABILE

5.1.1. Existenta la executant a documentatiei de executie si a prezentei instructiuni

5.1.2. Existenta înregistrărilor de calitate pentru betonul ce se pune in opera (bon de
transport, comanda beton).
5.1.3. Existenta înregistrărilor de calitate pentru: suprafaţa de betonare teren de fundare sau
element beton anterior) si armare, P.m.i., cofrare(rubricile corespunzătoare din F.B. sau P.V. lucrări
ascunse sa fie încheiate).

Numele şi prenumele Funcţia Semnătura

Întocmit Turculeţ Radu Şef Compartiment Drumuri
Verificat Sămărghiţan Petru Director Tehnic
 SC CONSTRUCT TURNAREA BETONULUI Revizia: 0
INVEST SRL COD IL-0-CIA-07-31 Exemplar:
ALBA IULIA Instrucţiuni de lucru Pagina: 2 din 6
5.1.4. Existenta utilităţilor:
- Instalaţie aer comprimat.
- Instalaţie apa.
- Instalaţie de forţa si iluminat.
- Condiţii de încălzire si de protecţie sau de răcire a betonului, daca betonarea se va
desfăşura atunci cind temperaturile sint mai mici de +5°C sau mai mari de +21 °C (rogojini, prelate,
saltele, aeroterme,etc.).
5.1.5. Existenta macaralelor in buna stare de funcţionare.
5.1.6. Existenta de drumuri de acces la locul de turnare.
5.1.7. Existenta unui număr suficient de vibratoare de tip corespunzător.
5.1.8. Echiparea echipelor de betonisti cu tomberoane si scule specifice
5.1.9. Existenta avizului de începerea lucrării (AIL) si fisei de betonare (F.B ).
5.1.10. Se va urmări instruirea si respectarea de către personalul executant a normelor de protecţia
muncii si PSI specifice activităţilor desfăşurate.
5.1.11. Echipele vor fi dotate cu echipament de protecţie specific: salopeta, casca, cizme cauciuc,
centuri de siguranţa, manusi de cauciuc, etc.

5.2. ACŢIUNI IMPLICATE

5.2.1. Pregătirea terenului de fundare sau suprafeţei de beton turnat anterior.

5.2.2. Transport, manipularea si turnarea betonului.
5.2.3. Compactarea betonului.
5.2.4. Finisarea suprafeţelor de beton.
5.2.5. Intărirea si protecţia betonului.
5.2.6. Repararea defectelor de calitate la beton.
5.2.7. Intreruperi neplanificate.
5.2.8. Intocmirea inregistrarilor de calitate

5.3. PROCEDURA

5.3.1. Pregătirea terenului de fundare sau a suprafeţei de beton turnat anterior.

5.3.1.1. Pregătirea terenului de fundare.

5.3.1.2. Verificarea cotei de fundare cu aparate topo
5.3.1.3. Descărcarea manuala a ultimului strat pina la cota din proiect si examinarea vizuala a
suprafeţei.
5.3.1.4. Executarea forajelor de detaliere si a traseelor de cercetare (daca este cazul)decizia
geologului.
5.3.1.5. Curăţirea suprafeţei cu aer comprimat si mijloace manuale pina se asigura îndepărtarea
partilor desprinse, a noroiului sau apei.
5.3.1.6. Sortarea geologica a suprafeţei.
5.3.1.7. Verificări topo la cota finala.
5.3.1.8. Recepţia finala a suprafeţei si întocmirea înregistrărilor de calitate (P.V. lucrări ascunse -
pentru lucrări sub incidenţa Legii 8/79 şi fise de betonare rubrica "Pregătirea suprafeţei" pentru
lucrări sub incide Legii 6/82).
5.3.1.9. Pregătirea suprafeţei de beton turnat anterior.
5.3.1.10. Inainte de turnarea betonului, cofrajele,barele de armatura, piesele înglobate,banda de
etansare si betonul turnat anterior,vor fi in întregime curăţate de toate materialele străine din zona
aferenta betonarii prin batere, buceardare, spălare cu apa,suflarea cu aer comprimat, după caz.
Numele şi prenumele Funcţia Semnătura
Întocmit Turculeţ Radu Şef Compartiment Drumuri
Verificat Sămărghiţan Petru Director Tehnic
SC CONSTRUCT TURNAREA BETONULUI Revizia: 0
INVEST SRL COD IL-0-CIA-07-31 Exemplar:
ALBA IULIA Instrucţiuni de lucru Pagina: 3 din 6

5.3.1.11. Inaintea turnării betonului, timp de 24 de ore, suprafata betonului turnat anterior si cofrajeie
vor fi udate cu apa pentru a preveni absorbţia apei din betonul proaspăt turnat apa rămasa in
denivelări fiind îndepărtata.
5.3.1.12. Toate operaţiile pregătitoare se vor efectua avind grija sa nu se deterioreze sau deranjeze
nici un element sau parte componenta a fazei respective de betonare.
5.3.1.13. Se executa o verificare topo pentru cota finala a fazei respective de betonare.

5.3.2. Transport, manipulare si turnarea betonului.

5.3.2.1. Betonul va fi livrat de la fabrica in autoagitatoare de beton sau autobetoniere.

5.3.2.2. ln timpul transportului, betonul va fi malaxat tot timpul, in scopul evitării segregării. Durata
de transport (care se considera din momentul terminarii incarcarii) nu va depasi :
- 45 minute cind temperatura mediului este mai mare de 30°C.
- 60 minute cind temperatura mediului este cuprinsa intre15°C -30°C.
- 90 minute cind temperatura mediului este mai mica de 15°C.
5.3.2.3. Betonul din autobetoniera se va descarcă direct in benele macaralelor in buncarele
pompelor de beton sau in jgheabul de turnare directa.
5.3.2.4. Turnarea betonului se poate face cu macaraua cu bena, cu pâlnie, cu pompa de beton,
cu jgheabul, sau combinaţii din metodele de mai sus,dupa posibilităţi.
5.3.2.5. Atunci cind înclinarea jgheaburilor este prea mare,acestea vor fi prevăzute cu şicane sau
praguri menite sa schimbe alternativ direcţia de mişcare a betonului, pentru a micşora viteza de
curgere.Inălţimea de cădere libera a betonului nu trebuie sa depăşească 1,50 m la turnarea cu bena si
1,00 m la turnarea cu pompa.
5.3.2.6. Betonul va fi dirijat la locul de turnare, nefiind permisa deplasarea lui pe orizontala mai
mult de 1,50 m (prin lopatare manuala sau vibrare) pentru a se evita fenomenul de segregare.
5.3.2.7. Betonul va fi turnat in straturi orizontale uniforme ce nu vor depasi 30 cm grosime.
5.3.2.8. Rosturile orizontale si verticale se vor localiza si realiza conform planurilor si detaliilor de
execuţie.
5.3.2.9. In cazul defectării pompei, betonul rămas in conducte va fi scos si rebutat iar conductele
spălate. După fiecare faza de betonare cu pompa, intreg echipamentul va fi curăţat si spălat.
5.3.2.10. Orice acumulare de apa pe suprafaţa betonului sau scăpări de ulei,motorina etc,apărute
in timpul betonarii vor fi îndepărtate înainte de turnarea stratului următor.
5.3.2.11. Turnarea betonului, se va face evitind dirijarea jetului de beton direct , catre barele de
armatura sau piesele înglobate pentru a preveni deplasarea sau deformarea acestora.
5.3.2.12. Orice beton vărsat accidental va fi îndepărtat de pe platformele de lucru ale cofrajului.
5.3.2.13. Se vor prevedea platforme intermediare de lucru; acestea nu vor deranja barele de otel
beton in timpul turnării betonului.
5.3.2.14. Platformele intermediare si cofrajele fazelor anterioare se vor îndepărta pe măsura ce
operaţia deturnare progresează si acestea nu mai sint necesare.
5.3.2.15. Se va preveni caderea de materiale straine in betonul proaspat.

Numele şi prenumele Funcţia Semnătura

Întocmit Turculeţ Radu Şef Compartiment Drumuri
Verificat Sămărghiţan Petru Director Tehnic
SC CONSTRUCT TURNAREA BETONULUI Revizia: 0
INVEST SRL COD IL-0-CIA-07-31 Exemplar:
ALBA IULIA Instrucţiuni de lucru Pagina: 4 din 6
5.3.3. Compactarea betonului.

Nu se aplica la betoanete turnate in apa.

5.3.3.1. Fiecare strat de beton va fi vibrat cu vibratoare standard alese funcţie de lucrabilitatea
betonului, dimensiunile elementului si densitatea armaturii.
5.3.3.2. Vibratoarele vor fi manipulate de muncitori experimentaţi si instruiţi.
5.3.3.3. Vibratoarele vor fi asigurate in număr suficient, cele de rezerva fiind la indemina
muncitorului.
5.3.3.4. Un strat de beton nu va fi turnat pina cind betonul din stratul turnat anterior a fost
complet vibrat.Stratul de beton anterior va fi acoperit de următorul, înainte de a intra In priza, astfel
incit stratul de jos sa fie capabil a fi revibrat cu stratul nou turnat.
5.3.3.5. Vibratorul se introduce in beton sub acţiunea greutăţii proprii pe o adincime de
aproximativ 1,5 x grosimea stratului in poziţia verticala,iar scoaterea lui se va realiza cit mai lent pentru
a nu lasă goluri pe suprafaţa stratului.
5.3.3.6. Durata de vibrare intr-un punct va fi de 5-30 secunde in funcţie de lucrabilitatea
betonului si tipul vibratorului.Punctele de vibrare vor fi alese in asa fel incit zonele de influenta sa
se suprapună in plan.
5.3.3.7. Vibrarea încetează in momentul in care suprafaţa betonului devine orizontala si uşor
lucioasa, nu mai apar bule de aer in masa de beton,betonul nu se mai taseaza si apare apa sau lapte
de ciment la îmbinarea cofrajelor.
5.3.3.8. Vibratoarele nu vor fi întrebuinţate in limita de 0,80 m din vecinătatea tradutorilor de
deforatii montati in beton,cind astfel de piese exista in faza care se betoneaza.
5.3.3.9. Se va evita contactul vibratoarelor cu cofrajul, barele de armatura,piesele înglobate, a
benzilor de etansare.tecilor cablurilor de precomprimare, ancorajele sistemului de precomprimare, etc.
5.3.3.10. In zonele pieselor inglobate, a.benzilor de etansare, etc, compactarea se realizează
cu vergele de otel.
5.3.3.11. In cazul unor faze de betonare cu grad ridicat de complexitate,turnarea si vibrarea in
straturi a betonului se va face numai pe baza de proiect sau schema tehnologica de punere in opera a
betonului.
5.3.3.12. Zonele cu grad sporit de dificultate pentru vibrare dintr-o faza de betonare se vor
verifica din punct de vedere al umplerii cu beton prin ciocanirea la exterior a cofrajului in zonele
respective cu maiuri(ciocane din lemn) pina ce cofrajul nu mai suna a gol. (Metoda este eficienta mai
ales in cazul stâlpilor si diafragmelor).

5.3.4. Finisarea suprafeţelor de beton.

5.3.4.1. Finisarea suprafeţelor de beton se va efectua pentru a obţine gradul de prelucrare

specificat in proiect. Aceasta operaţie consta in îndepărtarea tuturor neregularitatilor locale (coame,
rizuri, sau alte denivelări de pe suprafaţa betonului) si a celor de planeitate in timpul suprafeţelor,
(abateri de la suprafaţa teoretica, asa cum este pe planuri, măsurate cu şabloane de 3,00 m lungime).
5.3.4.2. Finisarea suprafeţelor orizontale necofrate se face conform detaliilor sau prevederilor
cuprinse in planşele proiectului de execuţie.
5.3.4.3. Finisarea suprafeţelor cofrate, verticale, ascunse vederii consta din:
5.3.4.3.1. Repararea neregularitatilor locale ce depăşesc +12/ -6 mm.
5.3.4.3.2. Repararea neregularitatilor de planeitate ce depăşesc +16 /-10 mm.

Numele şi prenumele Funcţia Semnătura

Întocmit Turculeţ Radu Şef Compartiment Drumuri
Verificat Sămărghiţan Petru Director Tehnic
SC CONSTRUCT TURNAREA BETONULUI Revizia: 0
INVEST SRL COD IL-0-CIA-07-31 Exemplar:
ALBA IULIA Instrucţiuni de lucru Pagina: 5 din 6

5.3.4.4. Finisarea suprafeţelor cofrate verticale expuse vederii sau supuse vopsirii sau
aplicării straturilor de protecţie, consta din:
5.3.4.4.1. » Repararea neregularitatilor locale ce depăşesc +6 mm.
5.3.4.4.2. » Repararea neregularitatilor de planeitate ce depăşesc +10 mm.
5.3.4.5. In dreptul P.m.L, muchii sau rosturi, se va realiza o finisare speciala in jurul sau in
lungul acestora in vederea aplicării ulterioare a masticurilor sau chiturilor, acolo unde proiectul prevede
acest lucru.
5.3.4.6. Toate operaţiile de finisare se vor executa de muncitori experimentaţi si calificaţi
in acest gen de lucrări (betonisti, zidari, mozaicari).

5.3.5. Intărirea si protecţia betonului.

5.3.5.1. Protecţia suprafeţelor orizontale ale betonului pe timp normal se va realiza prin
acoperirea acestora cu rogojini sau prelate ignifugate ce vor fi stropite continuu pentru a menţine
suprafat umeda.
5.3.5.2. Protecţia suprafeţei formate de cofraje se va realiza prin menţinerea acestora pe
poziţie si se vor uda din timp in timp cu apa pentru a preveni pierderea umezelii de la suprafaţa
betonului.
5.3.5.3. Betonarea elementelor in perioada de timp friguros poate începe la temperaturi
mai mari de +5°C sau la temperaturi de +5°C, când temperatura are tendinţe de crestere .
5.3.5.4. Elementele in curs de betonare vor fi continuate in cazul scăderilor de
temperatura, pina la -10°C, luindu-se masuri pentru crearea unui rost de lucru.
5.3.5.5. După turnare se va asigura betonuiui o temperatura minima de +5°C, pina la
realizarea unei rezistente minime de 50 daN/cm².
5.3.5.6. Pentru punerea in opera a betonuiui pe timp friguros se vor elabora proiecte
tehnologice pentru lucrările de executat.
5.3.5.7. Soluţiile tehnologice tip, utilizate in mod curent sunt:
5.3.5.7.1. » Metoda conservării căldurii betonului,care consta din acumularea de căldura
prin încălzirea materialelor componente la prepararea betonuiui si protejarea elementului de beton cu
învelişuri termoizolante (cofraje izolate termic, saltele termoizolante, etc.), acoperite întotdeauna cu
polietilena sau prelate impermeabile prin care sa se etanseizeze izolaţia termica si sa se inchida si un
strat de aer staţionar ( neventilat) de 3-5 cm grosime.
5.3.5.7.2. » Metoda încălzirii betonului, după punerea sa in opera, se foloseşte atunci cind
prin metoda de la punctul 5.3.5.7.1. nu se poate realiza rezistenta minima necesara pentru beton
înainte de îngheţarea lui. Aceasta metoda consta in asigurarea întăririi betonului la temperaturi
corespunzătoare prin tratarea termica a acestuia cu abur sau aer cald, in paralel cu protejarea cu
învelişuri termoizolante.
Incălzirea se face in "camasa" pe toate fetele elementului de beton pentru
stilpi,grinzi,ziduri portante de grosime mai mare, cind elementul se imbraca intr-un invelis etanş la cca
15 cm de suprafaţa betonului sau cofraj si se introduce aer cald sau abur.In cazul elementelor subţiri,
încălzirea in "camasa" se face pe o singura fata.

5.3.6. Repararea defectelor de calitate la beton.

5.3.6.1. In cazul descoperirii de defecte la elementul de beton după decofrare,responsabilul

CQ pe lucrare va deschide RNC (registrul de neconformitate), iar proiectantul va emite D.S. cu soluţia
de remediere.
Numele şi prenumele Funcţia Semnătura
Întocmit Turculeţ Radu Şef Compartiment Drumuri
Verificat Sămărghiţan Petru Director Tehnic
 SC CONSTRUCT TURNAREA BETONULUI Revizia: 0
INVEST SRL COD IL-0-CIA-07-31 Exemplar:
ALBA IULIA Instrucţiuni de lucru Pagina: 6 din 6
5.3.6.2. Remedierile se executa conform procedurilor tehnologice,specifice,după caz.

5.3.7. Intreruperi neplanificate.

5.3.7.1. Cu toate ca opririle sunt evenimente nedorite acestea pot apărea din următoarele
motive:
- incendii, defectarea fabricilor de beton,
- avarii de energie electica, deformarea cofrajelor, etc.
In aceste cazuri şantierul va proceda la emiterea deciziei de oprire a operaţiei de betonare.
5.3.7.2. Se vor lua masuri de formarea rosturilor, de poziţionarea benzilor de etansare in
betonul turnat proaspăt si se vor stria suprafeţele.
5.3.7.3. In cazul cind se ordona oprirea rapida a betonarii se vor introduce forţat benzile PVC
de etansare la suprafaţa betonului proaspăt, precum si a unor sipci de lemn pe mijiocul suprafeţei
turnate in vederea formarii unui rost de inbinare.
5.3.7.4. In cazul averselor de ploaie se va reduce conţinutul de apa din amestec si se vor
prevedea mijloace manuale sau pompe de vacuum in vederea evacuării apelor strinse in cantităţi
apreciabile in cofrajul elementului structurilor, evitindu-se formarea pungilor de apa pe suprafaţa
betonului turnat .
5.3.7.5. Inainte de reluarea betonarii se vor indeparta orice materiale străine precum si
laptele de ciment si se va trece la tratarea suprafeţei prin turnarea unui strat de beton cu un cotinut de
ciment mai mare, după care se poate reîncepe operaţia de betonare. Reluarea betonarii se face după
24 de ore de la întrerupere!

5.3.8. Intocmirea înregistrărilor de calitate.

Şeful de lucrare va completa condica de betoane la toate rubricile corespunzătoare,

înainte de începerea betonarii si pe timpul acesteia.

6. RESPONSABILITĂŢI

6.1. Şeful de lucrare răspunde de aplicarea întocmai a prezentei instructiuni si a

documentaţiei de execuţie si de înlocuirea înregistrărilor de calitate
6.2. Responsabilul CQ pe lucrare urmăreşte aplicarea întocmai a prezentei instructiuni,
a proiectului de execuţie si întocmirea corecta a înregistrărilor de calitate.
6.3. Inginerul sef mecanic răspunde de existenta si buna funcţionare a sculelor si
utilajelor (pompe de beton, vibratoare, macarale, etc).

7. RAPOARTE SI ÎNREGISTRĂRI

7.1. Condica de betoane turnate

7.2. Proces verbal de recepţie pe faze
7.3. Bon de comanda beton
7.4. Bon de livrare - primire beton

Numele şi prenumele Funcţia Semnătura

Întocmit Turculeţ Radu Şef Compartiment Drumuri
Verificat Sămărghiţan Petru Director Tehnic
