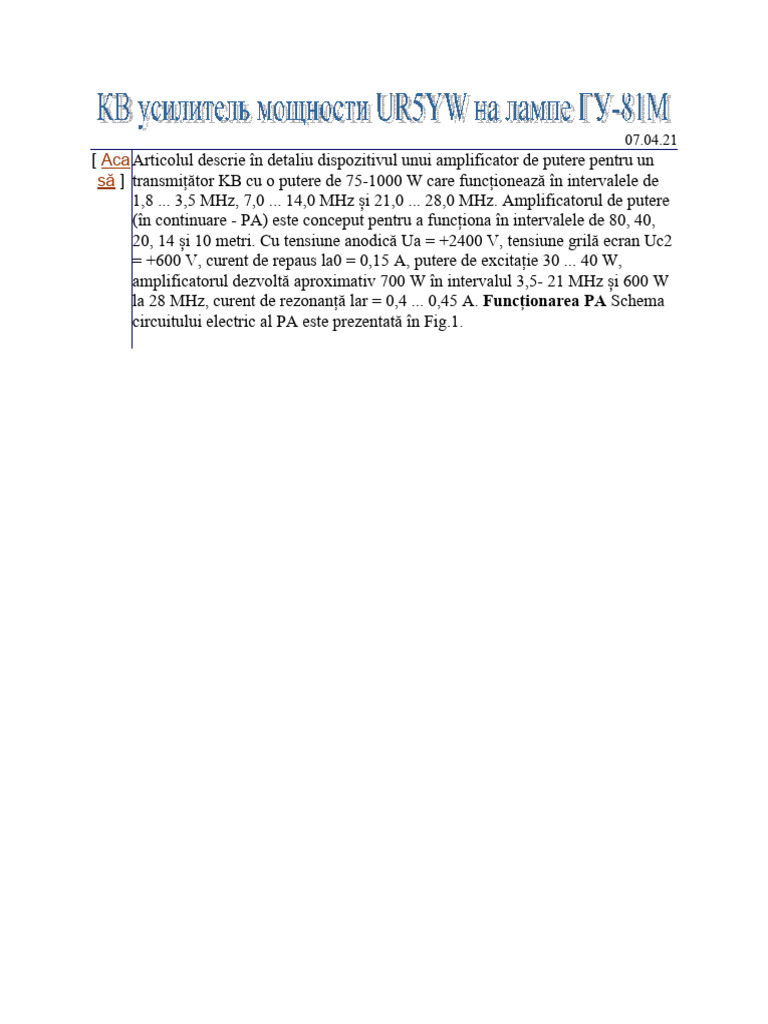

[ Aca Articolul descrie în detaliu dispozitivul unui amplificator de putere pentru un
să ] transmițător KB cu o putere de 75-1000 W care funcționează în intervalele de
1,8 ... 3,5 MHz, 7,0 ... 14,0 MHz și 21,0 ... 28,0 MHz. Amplificatorul de putere
(în continuare - PA) este conceput pentru a funcționa în intervalele de 80, 40,
20, 14 și 10 metri. Cu tensiune anodică Ua = +2400 V, tensiune grilă ecran Uc2
= +600 V, curent de repaus la0 = 0,15 A, putere de excitație 30 ... 40 W,
amplificatorul dezvoltă aproximativ 700 W în intervalul 3,5- 21 MHz și 600 W
la 28 MHz, curent de rezonanță lar = 0,4 ... 0,45 A. Funcționarea PA Schema
circuitului electric al PA este prezentată în Fig.1.
Pentru a transfera PA în modul de transmisie, este necesar să închideți bornele
conectorilor PTT și GND, la care este conectată „pedala”. În acest caz, releele
K1, K12, K13 vor funcționa. Semnalul de intrare către PA de la transceiver este
alimentat prin: conectorul de intrare XW1 - contactele releului K1.1 - K1.2 -
prin blocul circuitelor de intrare L1 - L5, C1 - C6 - condensatorul C7 - grila de
control a lămpii VL1 GU-81M. Selectarea intervalului în blocul de circuite de
intrare se realizează prin aplicarea unei tensiuni + 20 V de la comutatorul jack
(care este instalat pe panoul frontal al PA și nu este prezentat în Fig. 1) la
grupul corespunzător de relee K2, KZ (28 MHz), K4, K5 (21,1 MHz), Kb, K7
(14,1 MHz), K8, K9 (7,1 MHz), K10, K11 (3,6 MHz). Releele K4-K11 nu sunt
prezentate în Fig. 1. Sunt incluse două pe grup, similar cu modul în care releele
K2 și scurtcircuitul sunt pornite în Fig. 1. Deși, în opinia mea, ar fi mai bine să
aplicați bucla P de intrare. Datele principale ale elementelor circuitelor P de
intrare pentru lampa GU-81 M sunt prezentate în Tabelul 1.

tabelul 1
Frecvență, MHz Svh, pF L , uH Cout, pF
1.8 1050 15.8 509
3.6 700 8 284
7.1 280 4.1 133
14.1 135 2 66
21.1 120 1.4 49
28 128 1 44
Blocul asamblat de circuite de intrare este prezentat în Fig.2.

Deoarece lampa GU-81 M este capabilă să ofere puterea maximă de ieșire

calculată atunci când lucrează cu curentul primei rețele, prin urmare, Alexander
(VE3KF) a propus să utilizeze un stabilizator paralel pe un tranzistor cu efect de
câmp de înaltă tensiune VT1 de tip IRF840. (vezi fig. 1). Tensiunea de referință
pentru stabilizator se formează pe un comutabil, folosind comutatorul SA1, un
lanț de diode zener VD2 - VD9. Acest lucru vă permite să reglați curentul de
repaus al lămpii în timpul funcționării. La trecerea la modul de transmisie (TX),
contactele K12.1 închid dioda zener VD4, reducând tensiunea negativă de
blocare a lămpii VL1 cu 82 V, deschizând-o astfel. Curentul prin tranzistorul
VT1 este selectat aproximativ 25 mA (RX) și 40 mA (TX). În acest caz,
curentul prin diodele zener VD2 - VD9 este de aproximativ 5 mA și este
determinat de rezistența rezistorului R2. Astfel de, relativ mic, curentul
facilitează regimul termic al diodelor zener. Cu o putere de ieșire de 700 W,
puterea de acumulare este de 35 ... 40 W, în timp ce curentul primei rețele este
de 12 ... 15 mA. Tensiunea de polarizare stabilizată este aplicată unei rețele
VL1 prin lanțul R1 L6. Rezistorul R1 crește rezistența cascadei la
autoexcitare. Inductorul L6 previne „reducerea” tensiunii de polarizare
stabilizată pe rezistorul R1 atunci când apare curentul rețelei de
control. Semnalul amplificat prin elementele sistemului oscilator de ieșire (în
continuare - VKS) C18, C19, L7, L8, C23, prin contactele releului K13.1 - K
13.4 și conectorul XW3 RF intră în sarcină (CS sau antenă). Sistemul de
videoconferință este asamblat după schema P-loop, cu ture închise
nefuncționale. VKS este proiectat pentru o rezistență de sarcină de 50
ohmi. Choke de protectie L10 serveste la „inlaturarea” potentialului indus, prin
condensatorul de tranzitie C18, C19, din partile sistemului de
videoconferinta. O parte a tensiunii RF de la conectorul de ieșire (antenă)
XW3, de la divizorul de tensiune între rezistențele R4 și R5 este rectificată de
dioda VD10. Tensiunea redresată, printr-un rezistor acordat R7, este aplicată
indicatorului TIME. Rezistorul de construcție R7 este proiectat pentru a seta
nivelul necesar de tensiune pe dispozitivul de măsurare RAZ (indicator de
putere de ieșire PA) în timpul calibrării. Tensiunea înaltă + 2400 ... 3000 V,
pentru alimentarea circuitului anodic, provine de la o sursă de alimentare
externă a anodului prin conectorul XW2 și șocul L9 la terminalul anodic al
lămpii VL1. Condensatorul de blocare C17 servește pentru a preveni intrarea
tensiunii RF reziduale în alimentarea anodului de la VCS. Rezistorul de
construcție R7 este proiectat pentru a seta nivelul necesar de tensiune pe
dispozitivul de măsurare RAZ (indicator de putere de ieșire PA) în timpul
calibrării. Tensiunea înaltă + 2400 ... 3000 V, pentru alimentarea circuitului
anodic, provine de la o sursă de alimentare externă a anodului prin conectorul
XW2 și șocul L9 la terminalul anodic al lămpii VL1. Condensatorul de blocare
C17 servește pentru a preveni intrarea tensiunii RF reziduale în alimentarea
anodului de la VCS. Rezistorul de construcție R7 este proiectat pentru a seta
nivelul necesar de tensiune pe dispozitivul de măsurare RAZ (indicator de
putere de ieșire PA) în timpul calibrării. Tensiunea înaltă + 2400 ... 3000 V,
pentru alimentarea circuitului anodic, provine de la o sursă de alimentare
externă a anodului prin conectorul XW2 și șocul L9 la terminalul anodic al
lămpii VL1. Condensatorul de blocare C17 servește pentru a preveni intrarea
tensiunii RF reziduale în alimentarea anodului de la VCS.

Partea anodică a UM asamblată de autor este prezentată în Fig.3.

Detalii

Bobina L1 (28 MHz) se înfășoară cu un fir cu diametrul de 1 mm, pe un cadru

cu diametrul de 15 mm, lungime 20 mm și conține 7 spire, filetate din a 3-a
tură, numărând din firul comun.

Bobina L2 (21 MHz) se înfășoară cu un fir cu diametrul de 1 mm, pe un cadru

cu diametrul de 15 mm, lungime 20 mm și conține 8 spire, filetate din a 3-a
tură, numărând din firul comun.

Bobina L3 (14 MHz) se înfășoară cu un fir cu diametrul de 1 mm, pe un cadru

cu diametrul de 15 mm, lungime de 20 mm și conține 11 spire, un robinet din a
4-a tură, numărând dintr-un fir comun.

Bobina L4 (7 MHz) este bobinată cu un fir de 1 mm diametru, pe un cadru de

15 mm diametru, 20 mm lungime și conține 18 spire, filetate din a 5-a tură,
numărând din firul comun. Inductanța bobinei 4,4 uH.

Bobina L5 (3,5 MHz) este bobinată cu un fir cu diametrul de 0,8 mm, pe un

cadru cu diametrul de 15 mm, lungime 30 mm și conține 35 de spire, filetate din
a 9-a tură, numărând din firul comun. Inductanța bobinei 8,9 uH.

Choke-ul anod L9 este înfășurat pe un cadru ceramic cu un diametru de 20 mm,

o lungime de 80 mm, un fir cu un diametru de 0,47 mm, inductanța șoculului s-
a dovedit a fi de 67 μH, dar este de dorit să crească acesta la 140 ... 160 μH.

Choke de protecție L10 este înfășurat pe un cadru cu diametrul de 8 mm,

lungime 50 mm, sârmă cu diametrul de 0,15 mm, înfășurare de tip „universal”,
pentru a reduce capacitatea parazitară, inductanța șoculului trebuie să fie de cel
puțin 2 mH. Condensatoarele C18 C19 pot fi înlocuite cu un condensator din
seria K15-U, cu o capacitate de cel puțin 1000 pF, și cu o marjă de tensiune
dublă, de exemplu 5 - 6 kV. Condensatorul „fierbinte” VKS C20 a fost luat de
la postul de radio RSB-5, are un spațiu suficient între plăci, dar are și o
capacitate inițială semnificativă de 38 pF. Condensatorul C20 este conectat la
prima tură a bobinei L7. Pentru această versiune, Alexander (VE3KF) a calculat
parametrii VCS pentru PA la o putere de ieșire de 700 W cu un KPI de la RSB-
5. Datele elementelor de videoconferință, pentru fiecare di sunt date în Tabelul
2, în care Rsanod și Rsant sunt puterea reactivă a condensatoarelor în kvar.

masa 2

Sanod, pF Rsanod, kvar L , uH Sant, pF Rsant, kvar

Frecvență, MHz
1.8 518 17 16 3198 2
3.6 266 17 8 1650 2
7.1 152 18 3.7 976 2.4
14.1 89 22 1.6 593 3
21.1 75 28 0,85 519 4
28 77 38 0,47 549 5

Nu voi oferi datele de înfășurare ale bobinelor VKS L7 și L8, deoarece este
dificil pentru un radioamator de acasă să le repete cu precizie. De mare
importanță este inductanța lor totală, care este dată în tabelul 2. Când instalăm
UM, ne înarmam cu un contor LC și măsurăm inductanța totală a bobinelor
VKS L7, L8 și găsim puncte pentru conectarea robinetelor. Bobinele L7 și L8
sunt reciproc perpendiculare. Alegerea firului pentru bobinele VKS se
efectuează conform tabelului 3.
 Tabelul 3

Interval, MHz Diametrul firului, mm

Puterea de intrare, W
21.0.-28.0 4.1
1000 7,0...14,0 3.3
1,8...3,5 2.6
21,0...28,0 3.4
500 7,0...14,0 2.1
1,8...3,5 1.6
21,0...28,0 2.1
150 7,0...14,0 1.6
1,8...3,5 1.0
21,0...28,0 1.6
75 7,0...14,0 1.0
1,8...3,5 0,6

Condensatorul „rece” VKS C23, cu două secțiuni, a fost luat dintr-un radio cu
tub vechi. Comutator gama P-loop SA2 de tip PKG cu trei biscuiti paraleli,
reproiectat conform recomandarilor de la [5-7]. Dispozitivul de măsurare PA2
pentru măsurarea curentului anodic este conectat la circuitul firului negativ al
conectorului XW2 la masă. Condensator de blocare C17 tip KVI sau K15U cu o
capacitate de cel puțin 2000 pF pentru o tensiune de funcționare de cel puțin 4
kV, în cazuri extreme, puteți utiliza o baterie de mai multe condensatoare
conectate în paralel K15-5 2200 pF 5 kV. Condensatoare C11, C12 de tip KSO-
8 pentru o tensiune de funcționare de 500 V, C16 de tip KSO-8 pentru o
tensiune de funcționare de cel puțin 1000 V, C7 de tip KSO pentru o tensiune
de funcționare de cel puțin 500 V. Condensator C21 de tip KVI sau K15U cu o
capacitate de 1000 pF pentru o tensiune de funcționare nu mai mică de 1 kV și
putere reactivă 10 kvar. Circuite de gamă de intrare a releului K2 - K11 tip
RES-47, RES-48A. Releu de intrare K1 tip TKE52PD1, două grupuri de
contacte sunt conectate în paralel. Releul de intrare K12 tip RES-48A, RES-9
două grupuri de contacte sunt conectate în paralel. Releul de intrare K13 tip
REN-33, TKE54PD1 patru grupuri de contacte sunt conectate în
paralel. Tranzistorul VT1 al stabilizatorului de polarizare este montat pe un
radiator cu o suprafață de 20 cm2. Diodă VD10 - siliciu, de înaltă frecvență,
proiectată pentru curent continuu de cel puțin 30 mA și tensiune inversă de cel
puțin 50 V, de exemplu, VAT41, KD522, KD510, KD521 cu orice indice de
 litere. Choke grid L6 poate fi înfășurat cu un fir cu diametrul de 0,1 - 0,2 mm pe
o tijă sau inel de ferită. Inductanța inductorului este de aproximativ 800 - 2000
uH. Rezistorul R1 - neinductiv, de exemplu, din seria TVO, cu o putere de cel
puțin 20 W, cu o rezistență de 1 - 2 kOhm. Detalii despre detectorul RF R4-R6,
VD10,

Radioamator №6 2016 p. 44
