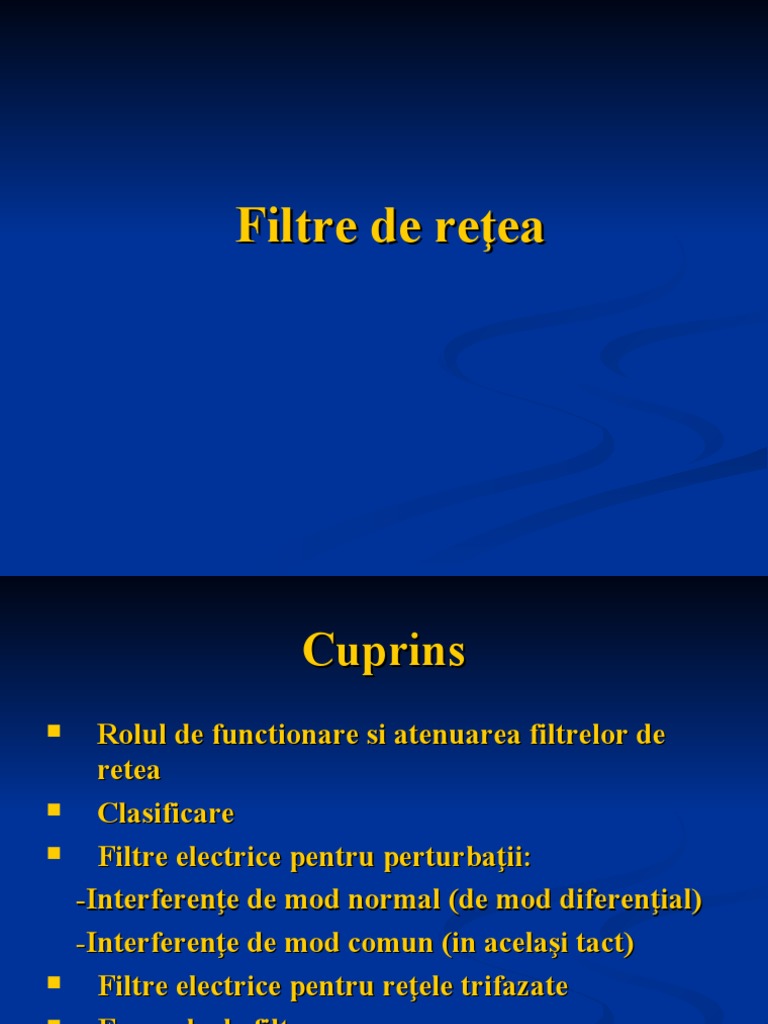

Filtre de reţea

Cuprins
 Rolul de functionare si atenuarea filtrelor de
retea
 Clasificare
 Filtre electrice pentru perturbaţii:
-Interferenţe de mod normal (de mod diferenţial)
-Interferenţe de mod comun (in acelaşi tact)
 Filtre electrice pentru reţele trifazate
 Exemple de filtre
 Rolul de functionare si atenuarea
filtrelor de retea
 Atenuarea produsă la trecerea curentului de 50 Hz
prin filtru este neînsemnată, în timp ce la frecvenţe
superioare (9 kHz…100 MHz…1000 MHz)
atenuarea este semnificativă (până la 100 dB).
 Din punct de vedere funcţional, filtrul de reţea este un
filtru “ trece-jos”.
 Filtrul de reţea se plasează între reţeaua electrică şi
aparatul electric sau electronic.
 Clasificare

 Filtre electrice pentru retele monofazate:

- interferenţe de mod normal

- interferenţe de mod comun

 Filtre electrice pentru reţele trifazate

 Filtre electrice pentru retele
monofazate
 Din punct de vedere
funcţional, filtrele de reţea,
pe de o parte, opresc
semnalele de interferenţă să
pătrundă din reţeaua
electrică de alimentare în
aparatul electric sau
electronic iar pe de altă
parte opresc semnalele
produse de funcţionarea
unui receptor, să fie
transmise în reţea. Fig. 9.5. Schema echivalentă a unei surse de perturbaţii cu surse de tensiune
echivalente pentru tensiunile perturbatoare simentrică şi nesimetrică
 Interferenţe de mod normal (de mod
diferenţial)
 Bobina compensata cu
miez de ferita L ½ cu
infasurari in acelasi
sens.
 Fluxurile magnetice
se anuleaza
 Efectul de filtrare este
produs de C1 si C2.
Fig. 9.7. Funcţionarea filtrului la interferenţe de mod diferential
Interferenţe de mod comun (in acelaşi
tact)
 Fluxurile
magnetice ale
bobinei L ½ si ale
curentilor sunt in
aceleasi sens.
 La frecvente
ridicate >10 MHz
permeabilitatea
miezului de ferita
dispare. Functia de
filtraj este preluata Fig. 9.8. Funcţionarea filtrului la interferenţe de mod comun

de C3 si C4.
 Filtre electrice pentru reţele trifazate
 Invertoarele statice
constituie una din
cele mai supărătoare
surse de perturbaţii,
care se propagă pe
linia de alimentare cu
energie electrică şi, ca
urmare, care produce
efect de interferenţă
Fig. 9.9. Protecţia împotriva interferenţei produse de un convertor static:
asupra altor receptoare ab –– schema bloc;
filtrul trifazat
conectate la linie.
 Exemple de filtre
 Photolab S12
 Filtru trifazat Siemens
 EURO CB - EF 3000
 Filtru retea marca
Potter
 Bibliografie
 Principii si tehnici de compatibilitate
electromagnetica, G.Hortopan
 Curs Compatibilitate Electromagnetica,

Cl. Popescu
