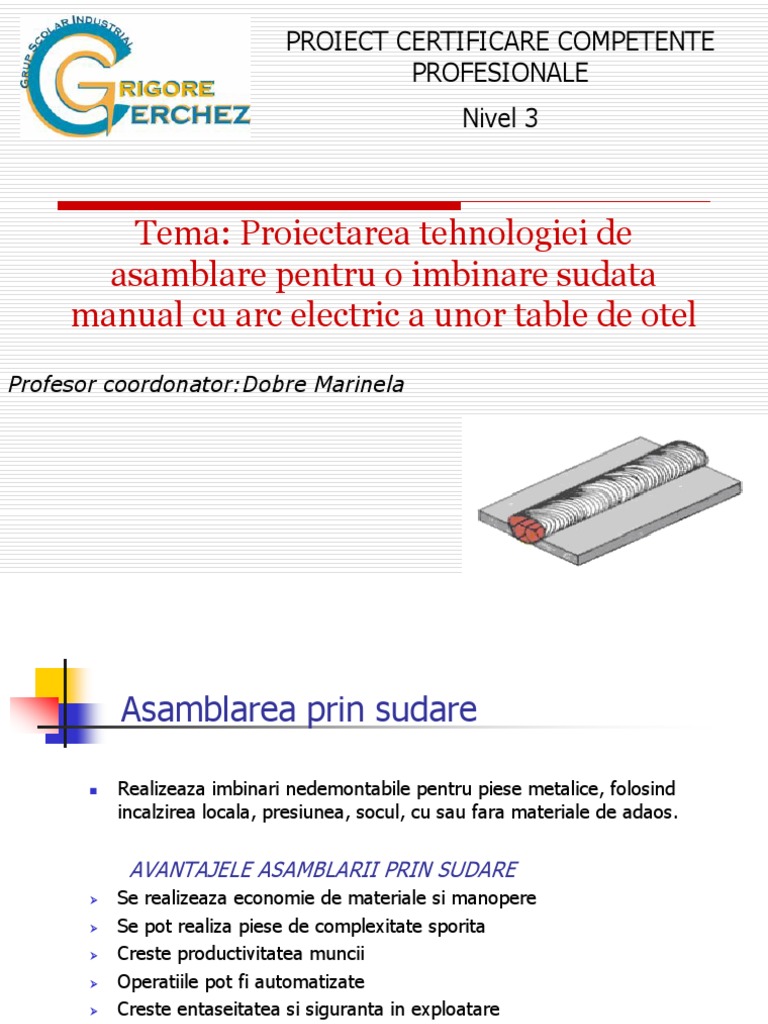

PROIECT CERTIFICARE COMPETENTE PROFESIONALE
Nivel 3
Tema: Proiectarea tehnologiei de asamblare pentru o imbinare sudata manual cu arc electric a unor table de otel
Profesor coordonator:Dobre Marinela
Asamblarea prin sudare
Realizeaza imbinari nedemontabile pentru piese metalice, folosind incalzirea locala, presiunea, socul, cu sau fara materiale de adaos.
AVANTAJELE ASAMBLARII PRIN SUDARE
Se realizeaza economie de materiale si manopere Se pot realiza piese de complexitate sporita Creste productivitatea muncii Operatiile pot fi automatizate Creste entaseitatea si siguranta in exploatare
Alegerea optima a materialului
Din punct de vedere functional , pentru o buna comportare in exploatare se cer produse rezistente cu greutate redusa -raportul dintre rezistentele admisibile si greutatea specifica sa fie cat mai mare. Din punct de vedere tehnologic, la alegrea materialelor trebuie avute in vedere si posibilitati de prelucrare a acestora, dupa caz, prin sudare precum si capacitatea materialului de a forma prin acoperiri chimice si galvanice, straturi rezistente la coroziune si la alti agenti ai mediului. Materialul ales pentru ansamblu este OL 37 deoarece satisface cerintele solicitarilor la care este supus ansamblu.
Realizarea desenului in AutoCad
AutoCAD este un program CAD utilizat n proiectarea planurilor n dou dimensiuni (2D) i mai putin trei dimensiuni (3D)
Comenzile de Desenare
Hatch
Haurarea suprafeelor secionate se face cu ajutorul comenzilor HATCH i GRADIENT, care au ca efect plasarea unui model de haur ntr-o suprafa mrginit de un contur nchis.
Etape de lucru:
Alegerea modelului opiunea Patern Alegerea unghiului de nclinare a modelului opiunea Angle Alegerea distanei dintre elementele componente ale modelului de haur opiunea
Scale
Alegerea punctului de plecare pentru aplicarea modelului opiunea Hatch origin Marcarea zonei de haurare ( e foarte important s fie o zon nchis) opiunea Boundaries cu urmtoarele posibiliti: Alegerea unui punct din interiorul zonei de haurat (Add: Pick points) Selectarea unor obiecte de haurat (Add: Select objects) Aplicarea haurii
Comenzi de cotare
Tehnologia de asamblare
Este un procedeu foarte des utilizat in constructiile sudate
Dispozitive utilizate
Sursele de curent alternativ
Portelectrodul Clemele de contact Masca de sudare
Defecte la sudare
Defectele exterioare ale sudurii
Scurgerea metalului de adaos pe suprafata metalului de baza Revarsari de metal de adaos pe suprafata metaluluio de baza Arderea metalului Fisur, pori latime neuniforma suprainaltare concavitate Deformarea pieselor sudate Dezaxarea marginilor pieselor care se sudeaza incluziuni de gaze incluziuni de zgura lipsa de topire lipsa de patrundere
Abateri dimensionale ala cordonului de sudura
Defecte in interiorul cordonului de sudura
Controlul nedistructiv
Controlul de punere in evidenta a defectelor interne se face cu raze penetrante Rontgen si gama. In acest mod incluziunile, nepatrunderile si porii, sunt usor de pus in evidenta. Crapaturile si fisurile longitudinale se determina de asemenea, fara dificultati. Fisurile sub randul de sudura, microfisurile, sunt mai greu de determinat.
Norme de tehnica securitatii muncii
Sursele de curent pentru sudare si masa de lucru trebuie sa fie legate la priza de pamant, inainte de punerea lor in [Link] vor fi executate de electricieni. Sudorul trebuie sa lucreze numai pe covoare de cauciuc sau pe gratare de lemn, sis a aiba echipament de protectie: manusi, sort din piele, bocanci, care sa-I apere atat inmpotriva stropilor cat si impotriva radiatiilor arcului. Se interzice sudarea pieselor vopsite sau sudarea in apropierea substantelor inflamabile, deoarece acestea pot provoca incendii. Carburile de sudare trebuie sa fie in stare perfecta; nu este admisa legarea pieselor si apoi izolarea lor cu banda izolatoare. Ecranele si mastile trebuie sa protejeze complet fata, gatul si urechile sudorului, atat impotriva radiatiilor cat si a stropilor. Pentru curatarea zgurei si a picaturilor de metal, sudorul trebuie sa porte ochelari de sudura cu vizoare de sticla incolora.
Echipamente de protectie: a. Masca de protectie ; b. Ochelari de protectie ; [Link] de protectie ; d. Incaltaminte de protectie
