Medii de transmisiune

Master - Grupa 411 Telecomunicatii Grigore Alexandru

Marin Bogdan

Laborator 3

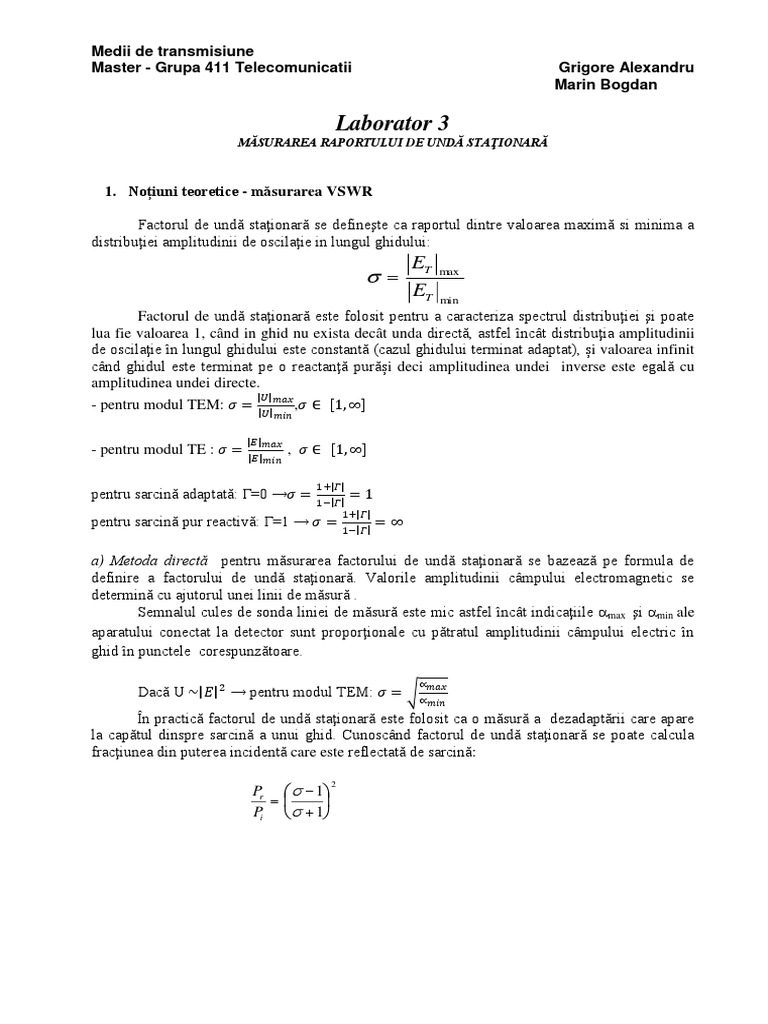

MĂSURAREA RAPORTULUI DE UNDĂ STAŢIONARĂ

1. Noțiuni teoretice - măsurarea VSWR

Factorul de undă staţionară se defineşte ca raportul dintre valoarea maximă si minima a

distribuţiei amplitudinii de oscilaţie in lungul ghidului:
ET
  max

ET min
Factorul de undă staţionară este folosit pentru a caracteriza spectrul distribuţiei şi poate
lua fie valoarea 1, când in ghid nu exista decât unda directă, astfel încât distribuţia amplitudinii
de oscilaţie în lungul ghidului este constantă (cazul ghidului terminat adaptat), și valoarea infinit
când ghidul este terminat pe o reactanţă purăși deci amplitudinea undei inverse este egală cu
amplitudinea undei directe.
|𝑈|
- pentru modul TEM: 𝜎 = |𝑈|𝑚𝑎𝑥 ,𝜎 ∈ [1, ∞]
𝑚𝑖𝑛

|𝐸|𝑚𝑎𝑥
- pentru modul TE : 𝜎 = |𝐸|𝑚𝑖𝑛
, 𝜎 ∈ [1, ∞]

1+|𝛤|
pentru sarcină adaptată: Γ=0 →𝜎 = 1−|𝛤| = 1
1+|𝛤|
pentru sarcină pur reactivă: Γ=1 → 𝜎 = 1−|𝛤| = ∞

a) Metoda directă pentru măsurarea factorului de undă staţionară se bazează pe formula de

definire a factorului de undă staţionară. Valorile amplitudinii câmpului electromagnetic se
determină cu ajutorul unei linii de măsură .
Semnalul cules de sonda liniei de măsură este mic astfel încât indicaţiile max şi min ale
aparatului conectat la detector sunt proporţionale cu pătratul amplitudinii câmpului electric în
ghid în punctele corespunzătoare.

∝
Dacă U ~|𝐸|2 → pentru modul TEM: 𝜎 = √ ∝𝑚𝑎𝑥
𝑚𝑖𝑛
În practică factorul de undă staţionară este folosit ca o măsură a dezadaptării care apare
la capătul dinspre sarcină a unui ghid. Cunoscând factorul de undă staţionară se poate calcula
fracţiunea din puterea incidentă care este reflectată de sarcină:

Pr    1 
2

 
Pi    1 
Medii de transmisiune
Master - Grupa 411 Telecomunicatii Grigore Alexandru
Marin Bogdan

2. Schema instalaţiei de măsură:

3. Desfășurarea lucrării:
Se creează o sarcină compusă dintr-un șurub mobil de acord și o terminație adaptată.
fₒ=10,265 GHz 1 rotație = 0,7mm𝜎𝑔 =38,95

Se reglează generatorul şi linia de măsură pe frecvenţa dorită.Se măsoară raportul de

undă staţionară pentru diverse înălţimi h ale şurubului.

𝜎𝑏
𝛼𝑚𝑖𝑛 𝛼𝑚𝑎𝑥 𝛼𝑚𝑎𝑥
Nr.Crt h[mm] 𝜎𝛼 = √ d
𝛼𝑚𝑖𝑛
[mV] [mV] [mm]
1 0 10.6 12 1.06 n/a
2 0,7 10.4 12 1.07 n/a
3 1,4 9.5 13 1.16 n/a
4 2,1 8.1 13 1.26 n/a
5 2,8 6.2 14.5 1.52 14 7,88
6 3,5 4.2 16.5 1.98 2 9,81
7 4,2 2.8 16 2.39 4 13,47
8 4.9 1.2 20 4.08 3 18,91
9 5.6 0.48 24 2.23 3 22,8
10 6.3 0.35 23.5 2.62 1 26,81
Medii de transmisiune
Master - Grupa 411 Telecomunicatii Grigore Alexandru
Marin Bogdan
30

25

20

15 𝛼
b
10

0
1 2 3 4 5 6 7 8 9 10

4. Întrebări

4.1 În cazul şurubului de reglaj, curba de variaţie a raportului de undă staţionară în funcţie de
înălţimea h poate să fie nemonotonă (să prezinte un maxim). Cum se explică acest fapt?
R: Şurubul de reglaj prezintă o capacitate parazită ale cărei valori variază în funcţie de înălţimea
şurubului; aşadar, modificându-se reactanţa sarcinii se modifică şi factorul de undă staţionară,
obţinându-se maximul respectiv atunci când unda directă şi unda inversă sunt în fază.
4.2 Depinde raportul de undă staţionară de nivelul semnalului dat de generator?
R:Factorul de undă staţionară nu depinde de nivelul semnalului de la generator deoarece se
1 |  | Zs  Zc
observă din definiţia lui (   , unde   ) că depinde doar de impedanţa de
1 |  | Zs  Zc
sarcină şi de impedanţa caracteristică a liniei .
4.3 În cazul sarcinii compuse din atenuator şi scurtcircuit deplasabil, ce relaţie există între
raportul de undă staţionară pe linia de măsură şi atenuarea atenuatorului?
4.4 Demonstraţi relaţia (2).
U
R:Coeficientul de reflexie al unei sarcini este definit astfel:   r . Dacă dorim exprimarea în
Ui
funcție de puteri, vom ține seama că Pr = Ur /Zs , respectiv Pi = Ui2/Zs. Astfel rezultă că:
2

Pr 1 |  |
|  | . Factorul de undă staționară este definit astfel:   .
Pi 1 |  |
Pr
1
P   1
2
Pi
Înlocuim pe |Γ| și rezultă relația:   , din care obținem r   
Pr P    1  .
1 ` i

Pi
