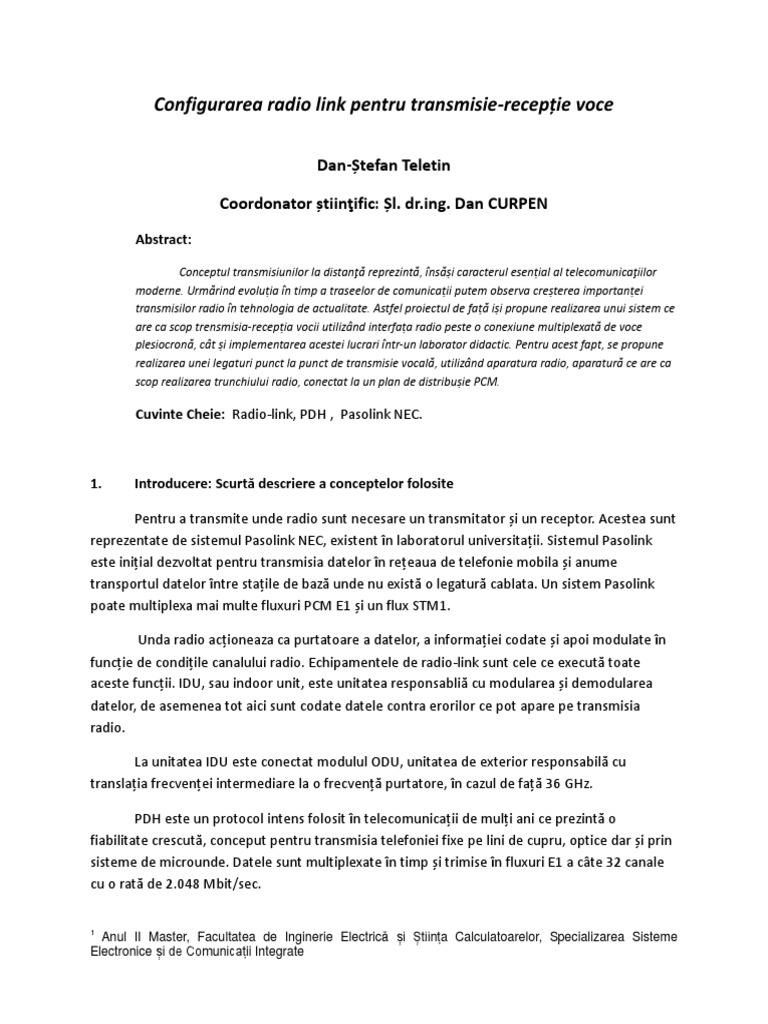

Configurarea radio link pentru transmisie-recepție voce

Dan-Ștefan Teletin

Coordonator știinţific: Șl. dr.ing. Dan CURPEN

Abstract:

Conceptul transmisiunilor la distanţă reprezintă, însăși caracterul esențial al telecomunicaţiilor

moderne. Urmărind evoluția în timp a traseelor de comunicații putem observa creșterea importanței
transmisilor radio în tehnologia de actualitate. Astfel proiectul de față iși propune realizarea unui sistem ce
are ca scop trensmisia-recepția vocii utilizând interfața radio peste o conexiune multiplexată de voce
plesiocronă, cât și implementarea acestei lucrari într-un laborator didactic. Pentru acest fapt, se propune
realizarea unei legaturi punct la punct de transmisie vocală, utilizând aparatura radio, aparatură ce are ca
scop realizarea trunchiului radio, conectat la un plan de distribușie PCM.

Cuvinte Cheie: Radio-link, PDH , Pasolink NEC.

1. Introducere: Scurtă descriere a conceptelor folosite

Pentru a transmite unde radio sunt necesare un transmitator și un receptor. Acestea sunt
reprezentate de sistemul Pasolink NEC, existent în laboratorul universitații. Sistemul Pasolink
este inițial dezvoltat pentru transmisia datelor în rețeaua de telefonie mobila și anume
transportul datelor între stațile de bază unde nu există o legatură cablata. Un sistem Pasolink
poate multiplexa mai multe fluxuri PCM E1 și un flux STM1.

Unda radio acționeaza ca purtatoare a datelor, a informației codate și apoi modulate în

funcție de condițile canalului radio. Echipamentele de radio-link sunt cele ce execută toate
aceste funcții. IDU, sau indoor unit, este unitatea responsabliă cu modularea și demodularea
datelor, de asemenea tot aici sunt codate datele contra erorilor ce pot apare pe transmisia
radio.

La unitatea IDU este conectat modulul ODU, unitatea de exterior responsabilă cu

translația frecvenței intermediare la o frecvență purtatore, în cazul de față 36 GHz.

PDH este un protocol intens folosit în telecomunicații de mulți ani ce prezintă o

fiabilitate crescută, conceput pentru transmisia telefoniei fixe pe lini de cupru, optice dar și prin
sisteme de microunde. Datele sunt multiplexate în timp și trimise în fluxuri E1 a câte 32 canale
cu o rată de 2.048 Mbit/sec.

Anul II Master, Facultatea de Inginerie Electrică și Știința Calculatoarelor, Specializarea Sisteme

1

Electronice și de Comunicații Integrate

 2. Scenariu

În momentul de fața, deși tehnologia permite, există in continuare zone izolate din punct
de vedera al conectivitaților. Astfel un scenariu posibil este acela de asigurare a legăturii către o
localitate izolată ce poate furniza atât semnal de telefonie mobilă cât și telefonie fixă plus date.

Prin sistemul radio-link se pot transmite mai multe canale multiplexate de voce cât și
canale de date, concomitant voce și date cât și separat. Astfel utilizat exclusiv pentru voce pot fi
transmite 48 canale E1 și poate indeplini rolul de legatură între doua centrale de telefonie fixă
(Figura 1).

Pentru realizarea transmisiei este necesară configurarea și conectarea aparaturii de radio

link, în speță IDU, echipamentul de translație a informației din banda vocală în unde radio,
fiecare conectat la un ODU. Undele electromagnetice sunt apoi transmise direcțional de către o
antenă parabolică.

De la interafața PCM a unitații IDU se realizează conexiunea cu un panou de distribuție

DDF pentru furnizarea informației vocale ce, în cazul de față are rolul de punct de iesire al unei
centrale telefonice.

Figura 1. Schema rețelei.

Anul II Master, Facultatea de Inginerie Electrică și Știința Calculatoarelor, Specializarea Sisteme

1

Electronice și de Comunicații Integrate

 Echipamentele pot fi monitorizate și operate atât de la distanță, utilizând pentru aceasta
unul sau mai multe canale alocate vocii, dar și local. Astfel se propune configurarea
echipamentelor pentru o utlizare cât mai eficientă.

3. Bibliografie:

1. http://www.nec.com/en/global/prod/nw/pasolink/index.html
2. http://www.atic.org.ro/ktml2/files/uploads/Com_Chirica.pdf
3. http://www.cisco.com/c/en/us/support/docs/voice/digital-cas/5717-e1-r2-sig.html
