CONSTRUCȚIE
PENTRU:
2016
BORDEROU
I. Piese scrise
1. Lista şi semnăturile proiectanţilor
2. Memoriu
2.1. Date generale :
Descrierea lucrărilor care fac obiectul proiectului pentru autorizarea
executării lucrărilor de construcţii
- amplasamentul, topografia acestuia, trasarea lucrărilor ;
- clima şi fenomenele naturale specifice ;
- geologia şi seismicitatea ;
- categoria de importanţă a obiectivului.
Pagina 1
II. Piese desenate
ARHITECTURĂ
A00 – PLAN DE ÎNCADRARE ÎN ZONĂ SC. 1:2000
A01 – PLAN DE SITUAŢIE SC. 1:500
A02 – PLAN PARTER SC. 1:100
A03 – PLAN MANSARDĂ SC. 1:100
A04 – PLAN ÎNVELITOARE SC. 1:100
A05 – SECTIUNE TRANSVERSALĂ SC. 1:100
A06 – FAȚADA PRINCIPALA SC. 1:100
A07 – FAȚADA LATERAL DREAPTA SC. 1:100
A08 – FAȚADA LATERAL STANGA SC. 1:100
A09 - FAȚADA POSTERIOARĂ SC. 1:100
REZISTENȚĂ
R01 – PLAN FUNDAȚII SC. 1:50
R01 – DETALII FUNDAȚII SC. 1:20
INSTALAȚII
IT01 – PLAN PARTER – INSTALAȚII TERMICE SC. 1:100
IT02 – PLAN MANSARDĂ – INSTALAȚII TERMICE SC. 1:100
IE01 – PLAN PARTER – INSTALAȚII ELECTRICE SC. 1:100
IE02 – PLAN MANSARDĂ – INSTALAȚII ELECTRICE SC. 1:100
IS01 – PLAN PARTER – INSTALAȚII SANITARE SC. 1:100
IS02 – PLAN MANSARDĂ – INSTALAȚII SANITARE SC. 1:100
Pagina 2
MEMORIU GENERAL

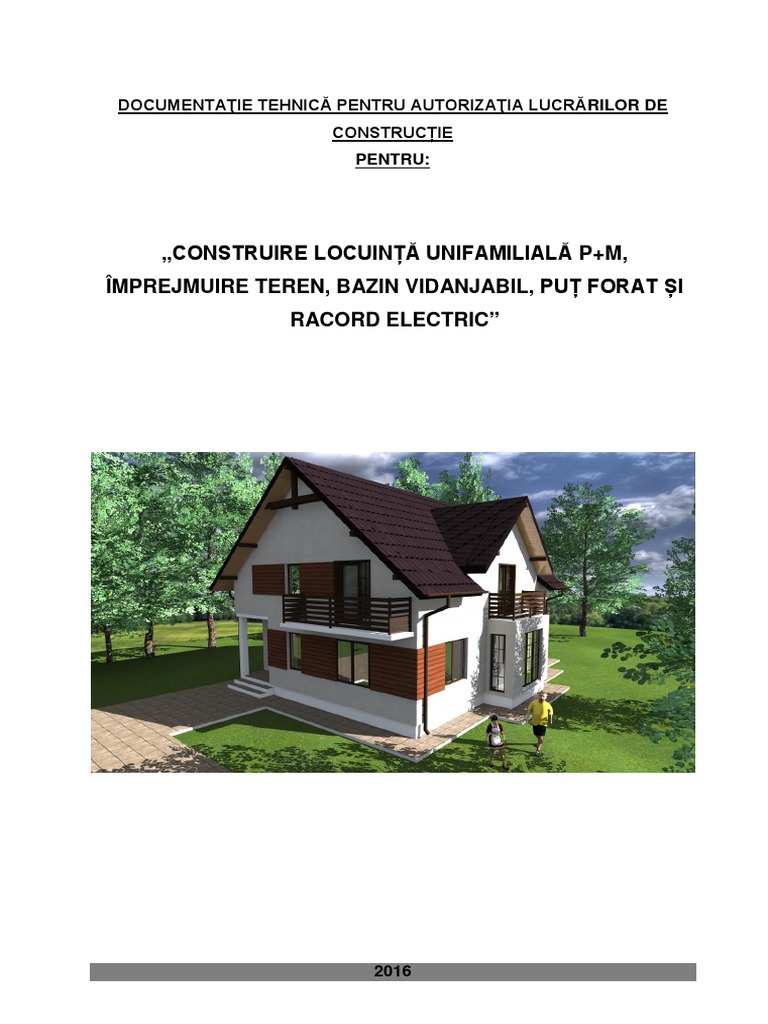

Denumirea lucrării: „CONSTRUIRE LOCUINȚĂ UNIFAMILIALĂ P+M,
ÎMPREJMUIRE TEREN, BAZIN VIDANJABIL, PUȚ FORAT ȘI RACORD
ELECTRIC”
DATE GENERALE:
Denumirea investiției:
Construire Locuință Unifamilială P+M, Împrejmuire Teren, Bazin
Vidanjabil, Puț forat și Racord Electric
Elaborarea prezentei documentații prevede construirea unei locuințe
parter și mansardă pe teren proprietate privată. Această construcție este definitivă
și este amplasată pe terenul proprietate situat în extravilanul municipiul Botoșani,
sat Roma, județul Botoșani, Parcela 228/70, Nr. cad. 51645.
Documentația este elaborată în conformitate cu prevederile:
Pagina 3
S teren = 5230.00 mp;
Documentație de înscriere în Cartea Funciară;
La nord, DE228/500;
La est, proprietar Avram Petronela;
La sud, DJ296;
La vest, proprietate privată Fam. Ivan.
Pagina 4
În vederea evacuării apelor uzate menajere ce se produc în cadrul
obiectivului, aceasta necesită racordarea la instalația de canalizare exterioară
proiectată, ce se va realiza din conducte de PVC, multistrat, care vor devansa într-
un bazin vidanjabil;
Sursa termică proprie propusă va fi o centrală termică pe combustibil
solid, pentru producere agent termic propriu.
Calea de acces, adiacentă amplasamentului permite accesul atât a
autoturismelor proprietate personală cât şi a persoanelor. Se asigură acces
carosabil corespunzător dimensionat şi alcătuit care sa permită accesul
autovehiculelor de intervenție ale pompierilor, la toate fațadele.
Lucrările de trasare ale construcției
Pe amplasament se începe cu trasarea construcțiilor în conformitate cu
planșa A01 – Plan de Situație.
Aliniamentul de bază de la care se începe trasarea, va fi executat de către
o echipă de topografie și, trebuie păstrat până la finalizarea lucrărilor, fiind necesar
pentru verificări.
Se trasează conturul exterior al construcțiilor ce urmează a fi realizate,
după care se trasează poziția fundațiilor, a golurilor pentru instalații, fețele zidurilor
exterioare şi interioare (aliniamente), apoi poziția ușilor, a ferestrelor , etc.
Construcția propusă va fi amplasată conform planului de situație – planșa
A01 şi va avea următoarele distanțe față de limitele terenului împrejmuit:
Pagina 5
Determinarea nivelului de rezemare a pereților;
Determinarea nivelului de rezemare a planșeelor.
Reperele de nivel fixate pe teren se vor confecționa din lemn, piatră, beton
sau oțel, se vor fixa în locuri apărate și necirculate și nu se vor deplasa în timpul
lucrărilor.
Este necesar ca trasările sa fie bine verificate înainte de execuția lucrărilor.
Terenul se prezintă cu deferențe de nivel ușor semnificative și este
considerat cu stabilitate asigurată și nu este supus pericolului de inundație.
Construcțiile ce se realizează:
Construcții în regim: PARTER ŞI MANSARDĂ.
Construcția va fi retrasă conform certificatului de urbanism cu minim 10.00
m față de axul drumului.
Cota de fundare va fi cu cel puțin 10 cm sub adâncimea de îngheț a
terenului.
Execuția lucrărilor:
Desfășurarea activităților și realizarea lucrărilor se va face prin:
Pagina 6
Certificatul de Urbanism. Prin proiectare s-a căutat soluția cea mai optimă de
amplasare, astfel încât plastica arhitecturală sa individualizeze obiectivul, punând
în valoare amplasamentul.
C. GEOLOGIA ŞI SEISMICITATEA
Pagina 7
Relieful s-a format în principal prin eroziunea şi acumularea fluviatilă
cuaternară, condiționat de substratul geologic alcătuit dintr-un complex de argile,
marne și nisipuri.
Peste fundamentul geologic (marna argiloasă) se distinge un pachet de
argile prăfoase în grosime de până la 8.0 m.
Stratificarea terenului:
Pagina 8
Implicarea vitală în societate şi în natură, gradul de risc sub aspectul
siguranței şi al sănătății;
Implicarea funcțională a construcției în domeniul socioeconomic, în
mediul construit şi în natură – destinația, modul de utilizare.
Caracteristicile proprii ale construcției, complexitate şi considerente
economice rezultă construcție de importanță REDUSĂ – D este stabilită conform
HG nr. 766 din 21.11.87 în scopul aplicării diferențiate a sistemului calității,
conform legii. Se aplică atât construcțiilor noi, cât şi celor existente, şi este stabilită
de către proiectant la cererea investitorului.
Pagina 9
MEMORIU DE ARHITECTURĂ
Pagina 10
Mansardă: Cota
Parter: Cota +0.00 m,
+2.80 m,
Hu = 2.65 m
Hu = 2.65 m
Funcțiunea mp Funcțiunea mp
Birou 13.20 Dormitor 1 15.60
Baie 3.90 Dormitor 2 19.15
Bucătărie 14.00 Dormitor 3 14.10
Spațiu tehnic 8.50 Dressing 3.35
Hol şi scară 8.90 Dressing 8.50
Living 22.20 Baie 6.70
Hol 5.75 Hol 6.65
Total Au
Total Au parter 76.45 74.05
etaj
Pagina 11
termic, se vor adopta, conform Normativ C107/97, placarea zidăriei cu un strat de
polistiren expandat de 10 cm.
Planșeul peste parter se va realiza din beton armat având grosime de 13
cm. Planșeul peste etaj, realizat din grinzi de lemn va avea aplicată la partea
superioară o termoizolație din vată minerală de 15 cm.
Accesul pe verticală între nivelurile clădirii se va realiza prin intermediul
unei scări interioare cu două rampe, realizată din beton armat.
Acoperișul va fi de tip șarpantă pe scaune cu structură de rezistenţă din
lemn de răşinoase, ce se va ancora de elementele de beton armat ale construcţiei
(centuri), realizând un element spaţial indeformabil. Elementele structurale ale
şarpantei se vor ignifuga în mod obligatoriu conform prevederilor din C58-96 şi
P118-89.
Pardoseala se va realiza din beton slab armat şi va avea o grosime de 10
cm. Aceasta va fi armată cu plase sudate ϕ 6/100, marca betonului din pardoseală
fiind C16/20.
Sub pardoseală, se va dispune un strat de polistiren extrudat de 5 cm,
conform prevederilor normativului C107/97. Între stratul de polistiren şi cel de
pietriş este obligatoriu dispunerea unei folii de polietilenă sau hârtie Kraft.
VOLUMETRIA ŞI SPAŢIUL OBŢINUT
Sunt condiţionate de cerinţele beneficiarului. Soluţiile au fost alese sa fie
în concordanţă cu condiţiile locale specific ale amplasamentului, astfel încât să
ofere un maxim de eficienţă investiţiei respective. Se promovează un singur volum
independent, cu un regim de înălţime de PARTER şi MANSARDĂ.
TRATAREA ARITECTURALĂ
Aceasta este subordonată cadrului natural al zonei. Aportul la plastic
arhitectural, a aspectului clădirii constă în lărgirea gamei de finisaje utilizate şi la
rafinamentul soluţiilor de detaliu – specifice.
S-au urmărit avantajele ce decurg din soluţiile tehnico-economice şi de
confort functional. Construcţia necesită întreţinere permanentă.
MATERIALELE FOLOSITE
Pagina 12
Atât funcţionalul cât şi finisajele interioare şi exterioare s-au stabilit de
comun accord cu beneficiarul şi cu cerinţele impuse de Certificatul de Urbanism.
S-au realizat atât la exterior cât şi la interior finisaje durabile de calitate, rezistente
în timpul exploatării.
Finisaje interioare:
PARDOSELI:
Şapă suport pentru pardoseli reci din gresie în bucătării, băi, holuri;
Şapă suport pentru pardoseli calde din parchet în saloane şi
dormitoare;
PEREŢI:
Glet de ipsos;
Amorsă;
Vopsitorie lavabilă două straturi, în culori pastelate;
Placaje faianţă porţelanată în spaţiile cu procese umede;
TAVANE:
Glet de ipsos;
Amorsă;
Vopsitorie lavabilă două straturi, culoare albă;
TÂMPLĂRIE:
Finisaje exterioare:
PARDOSELI:
PEREŢI:
Pagina 13
TERMOSISTEMULUI: amorsă două straturi, strat fibră de sticlă, strat tencuieli
decorative două straturi;
Tencuieli mozaicate la soclu;
Streaşina din scânduri fălţuite, tratate şi băiţuite în culoarea tâmplăriei
exterioare;
TAVANE:
TÂMPLĂRIA:
ÎNVELITOAREA:
TROTUARE:
Lucrări tehnico-edilitare:
Pagina 14
Spaţii verzi;
Iluminat exterior;
Canalizarea se va realiza prin executarea unui bazin vidanjabil.
Pagina 15
Mijloace de suprafaţă (rigole, şanţuri).
Asigurarea căilor de comunicaţie pentru pietoni şi vehicule;
Asigurarea condiţiilor pentru funare a tuturo obiectelor prevăzute în
incintă.
La predarea amplasamentului;
La terminarea săpăturilor pentru verificarea terenului de fundare;
La trasarea şi materializarea cotelor ±0.00 pentru pardoseală şi a
cotei +2.80 m pentru placa peste parter;
La montarea armăturilor, poziţionarea golurilor;
Pagina 16
Pe parcursul realizării închiderilor exerioare;
La realizarea acoperişului: şarpantă din lemn de răşinoase.
La începerea tuturor lucrărilor de finisaj, pentru stabilirea tipului şi
calităţii finisajelor pe bază de probe etalon, ce se avizează de proiectant.
Ori de câte ori apar probleme privind materialele sau nu se înţeleg
unele prevederi din proiect;
La recepţia lucrărilor executate, pe etape şi la etapa finală.
Condiții geotehnice:
Pagina 17
Terenul prospectat, situat în județul Botoșani, este amplasat într-o regiune
de coline, dealuri. Relieful s-a format în principal prin eroziunea şi acumularea
fluviatilă cuaternară. Condiţionat de substratul geologic alcătuit dintr-un complex
de argile, marne şi nisipuri.
Peste fundamentul geologic (marna argiloasa) se distinge un pachet de
argile prăfoase în grosime de până la 8.0 m.
Stratificarea terenului:
STRUCTURA CONSTRUCTIVĂ
Pagina 18
direcţii ale construcţiei, adâncimea de îngheţ (0.9 m) şi cota terenului bun de
fundare respectându-se recomandările din studiul geotehnic:
Pagina 19
Pardoseala de la parter este din beton armat, aşezată pe un strat de
pietriş şi hârtie Kraft sau folie, sub care se prevede o termoizolaţie din poliestiren
extrudat de 5 cm.
Întreaga structură se realizează monolit, atât din cosiderente tehnice
cât şi economice.
Acoperişul este de tip şarpantă din lemn ecarisat, cu elemente de tip
cosoroabă, pop, pană, cleşti, căpriori, rigidizate cu contrafişe și ancorată cu
elemente de rezistenţă ale zidăriei cu mustăţi de ancorare din OB 37 ϕ 6 şi
tensionate prin răsucire în jurul cosoroabelor şi a tălpilor.
Învelitoarea se prevede din ţiglă metalică. Termoizolaţia planşeului
peste mansardă, în pod se va face cu vată minerală de 15 cm grosime.
Betoanele folosite sunt de clasa C8/10 în bloc de beton simplu,
C16/20 în stâlpi, centuri, planşeu, buiandrugi, centuri.
LUCRĂRI DE INSTALAȚII
Instalații electrice
Având în vedere destinația imobilului menționat, se propun următoarele
tipuri de instalații:
- iluminat si prize monofazice;
- instalatii de curenti slabi – telefonie si TV
- instalatii de alimentare cu energie electrica
Pagina 20
comutatie:
- corpuri de iluminat pentru lampi fluorescente, corpuri de iluminat pentru
lampi cu incandescenta si tip aplice, lustre;
- corpuri de iluminat etanse decorative pentru iluminatul exterior - intrari;
- prize ST cu contact de protective, 240 V/16A;
- intrerupatoare si comutatoare ST in constructie normala, 240 V/10A;
- tuburi izolante IPEY pentru montaj ingropat in tencuiala, pardoseli, plansee;
- tuburi izolante tip PEL in zonele cu lemn ale podului;
- conductor FY 1,5 si 2,5 mmp pentru circuitele de iluminat, respective cele
de prize;
- pentru alimentarea tabloului TE, din firida de bransament (BMP), se va
utiliza conductor FY cu sectiunea de 6mmp, montat ingropat in tub IPEY 25.
Nulul de protectie al instalatiei va avea sectiunea de 2.5 mmp – FY.
Amplasarea tabloului electric TE se face la parter. Tabloul electric va fi
echipat conform noilor prevederi cu intrerupatoare automate si protectii
diferentiale.
Protectia instalatiei se asigura prin nul de protectie. Protectia la scurtcircuit se va
realiza utilizand sigurante automate monopolare autohtone sau de import.
Investitorul, in baza autorizatiei de construire, va executa lucrarile la
instalatia interioara numai cu personal calificat si autorizat pentru astfel de lucrari
si conforme cu proiectul tehnic de specialitate, verificat conform reglementarilor in
vigoare.
Alimentarea cu energie electrica se va face din reteaua existenta in zona
LEA 0,4KV. Racordarea la retea se va face cu acordul SC E.On Moldova, de catre
reprezentantii acesteia.
Instalații sanitare
Instalațiile sanitare vor cuprinde:
În băi:
Pagina 21
- Lavoare din portelan sanitar, STAS 1540-79;
- Vase de closet STAS 2066/1-79 din portelan sanitar, tip CIL, cu rezervoare
de spalare montat la semiinaltime;
- se vor monta sifoane de pardoseala din plinta tip PVC, STAS 8874-80
- Sifoane pentru racordarea obiectelor sanitare la coloanele de canalizare,
din PVC sau din inox;
- Ventile de scurgere, conform normelor interne MICM 2332 si 2336,
executate cu sau fara racord;
- Etajere, executate din portelan sanitar, pe console nichelate (se vor monta
deasupra fiecarui lavoar);
- Oglinzi sanitare
- robinete cu cap sferic pentru inchideri si reglaje, inclusive robinetul coltar de
la rezerv. WC;
- racorduri flexibile pentru lavoare;
- tevi PE pentru coloane si legaturi la obiectele sanitare;
- tevi PP (polipropilena ignifuga) pentru instalatia interioara de canalizare cu
piesele speciale aferente (coturi, ramificatii, reductii, piese de curatire);
- tevi de protectie din PVC la trecerea conductelor prin plansee si pereti;
- cochilii din spuma poliuretanica din gama Vidoflex-Kaimaflex pentru izolarea
conductelor de apa.
In zona neexistand retea de canalizare, se impune executia unui bazin
vidanjabil, care va prelua apele uzate de la coloanele menajere, prin intermediul
caminului de canalizare. Volumul minim al bazinului vidanjabil se calculeaza in
functie de debitele de calcul ale aplelor uzate si a frecventei de vidanjare, dar nu
mai mic de 9 mc. Acesta se executa pe proprietate in zona de acces auto.
Instalatia de canalizare cuprinde coloanele menajere Dn110 mm, sifoanele de
pardoseala, precum si conductele de scurgere de la sifoane si de la obiectele
sanitare la coloane. Coloanele se racordeaza la caminele exterioare de canalizare.
Apele pluviale colectate prin intermediul jgheaburilor si burlanelor se
dirijeaza spre spatiile verzi ale proprietatii.
Pagina 22
Instalații termice
Asigurarea necesarului pentru incalzire se va realiza prin intermediul unei
centrale termice care va functiona cu combustibil solid.
Pozarea conductelor se face ingropat in pardoseli sau pereti, dupa caz.
Conductele se protejeaza cu tub riflat (sau cochilii din spuma poliuretanica din
gama Vidoflex, Kaimaflex, care asigura si izolatia termica), corespunzator fiecarui
diametru.
Asigurarea instalatiei la suprapresiuni se va realiza prin intermediul unui
vas de expansiune inchis. Dezaerisirea instalatiei se va face local pe corpurile de
incalzire, prin aerisitoarele manuale.
Toate trecerile prin plansee sau pereti a coloanelor sau conductelor de
legatura, vor fi prevazute obligatoriu cu tevi de protectie.
Conductele folosite in instalatie vor fi din cupru pentru instalatii termice cu
agent termic apa calda, cu imbinare prin sertizare, care se preteaza solutiei
adoptate, reduc timpul de executie si au o durata de viata ridicata. Conductele si
imbinarile se supun probelor de etanseitate si dilatare, inainte de inglobarea lor in
pardoseli sau pereti (faza determinanta).
Corpurile de incalzire se propune a fi alese din gama radiatoarelor din
aluminiu, tipul CLAN 600, datorita calitatii deosebite, designului, randamentului
ridicat,etc. Daca beneficiarul doreste, acestea pot fi inlocuite cu radiatoare din otel
tip 22kx600, datorita pretului mai mic fata de radiatoarele cu elementi din aluminiu.
Locul de montaj se face conform planurilor. Radiatoarele vor fi prevazute cu
robineti retur, pentru o facila interventie in caz de nevoie. In vederea optimizarii
consumului de combustibil solid, se recomanda echiparea tuturor radiatoarelor cu
robinete dublu reglaj cu cap termostatic. Folosirea altor corpuri decat cele
recomandate se poate face tinandu-se cont de incarcarea termica si dimensiunile
de gabarit ale acestora.
Umplerea instalatiei se va face prin retur, de la conducta de apa rece a
instalatiei interioare din bucatarie. Se recomanda amplasarea filtrelor
Pagina 23
dedurizatoare pentru evitarea depunerilor de piatra in instalatie. De asemenea se
impune montarea filtrului dedurizator si pentru circuitul de apa calda menajera. In
cazul nefunctionarii instalatiei un timp mai mare de 24…48 ore, aceasta fie se va
goli, fie va fi folosit un agent termic rezistent la inghet, recomandat de furnizorul
centralei termice.
Pagina 24
„B” – Terasamente;
„C” – Construcţii;
„F” – Izolaţii.
Pagina 25
Relizarea şarpantei şi învelitorilor.
DATE ŞI INDICI
CASĂ DE LOCUIT ÎN REGIM PARTER ȘI MANSARDĂ
Parter
Hu parter 2.65 m
Mansardă
Hu mansardă 2.65 m
Volum construit util 263.68 mc
Hstreaşină + 3.95 m
Hcoamă + 8.50 m
Pagina 26
POT x 100 propus = 1.93 %
CUT propus = 0.038 AD/mp
Pagina 27
