Geotehnică - Îndrumător pentru lucrări de laborator

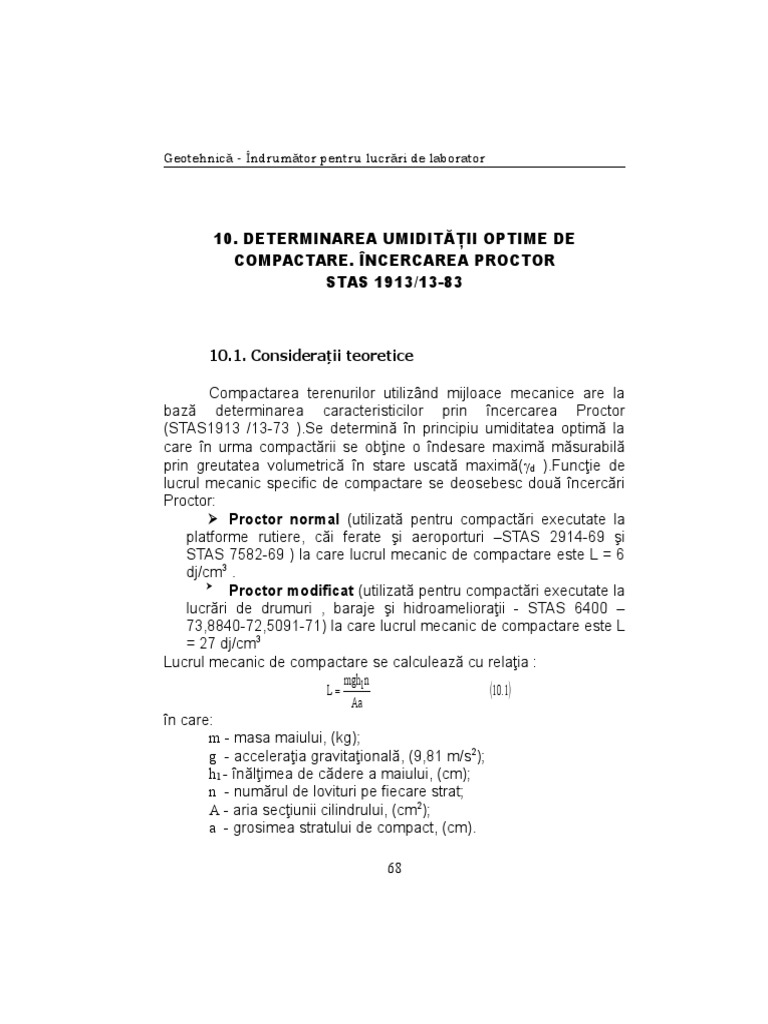

10. DETERMINAREA UMIDITĂŢII OPTIME DE

COMPACTARE. ÎNCERCAREA PROCTOR
STAS 1913/13-83

10.1. Consideraţii teoretice

Compactarea terenurilor utilizând mijloace mecanice are la

bază determinarea caracteristicilor prin încercarea Proctor
(STAS1913 /13-73 ).Se determină în principiu umiditatea optimă la
care în urma compactării se obţine o îndesare maximă măsurabilă
prin greutatea volumetrică în stare uscată maximă(d ).Funcţie de
lucrul mecanic specific de compactare se deosebesc două încercări
Proctor:
 Proctor normal (utilizată pentru compactări executate la
platforme rutiere, căi ferate şi aeroporturi –STAS 2914-69 şi
STAS 7582-69 ) la care lucrul mecanic de compactare este L = 6
dj/cm3 .

Proctor modificat (utilizată pentru compactări executate la
lucrări de drumuri , baraje şi hidroamelioraţii - STAS 6400 –
73,8840-72,5091-71) la care lucrul mecanic de compactare este L
= 27 dj/cm3
Lucrul mecanic de compactare se calculează cu relaţia :
mgh n
L 1 10.1
Aa
în care:
m - masa maiului, (kg);
g - acceleraţia gravitaţională, (9,81 m/s2);
h1 - înălţimea de cădere a maiului, (cm);
n - numărul de lovituri pe fiecare strat;
A - aria secţiunii cilindrului, (cm2);
a - grosimea stratului de compact, (cm).

68
 Geotehnică - Îndrumător pentru lucrări de laborator

Determinarea greutăţii volumice în stare uscată (d) se face

utilizând relaţia:

d  10.2
1 w
 - greutatea volumică a materialului cu umiditatea w, (kN/m 3);
w - umiditatea, %.
Greutatea volumetrică în stare uscată maximă
corespunzătoare umidităţii de saturaţie a probei (w sat) se determină
cu relaţia:
s
 d max  10.3
1  0,1 w s

s-greutatea specifică a scheletului mineral (25,9…26,5kN/m 3);

w-greutatea specifică a apei ( 10kN/m3 );
w - umiditatea probei, %.
Această greutate volumetrică în stare uscată reprezintă
valoarea maximă, teoretic posibilă a greutăţii volumetrice in stare
uscată la o umiditate dată

10 10.2. Aparatura necesară

11
1. Aparatul Proctor (fig. 10.1) este compus din:
12 - cilindri cu inele prelungitoare şi plăci de bază cu dimensiunile date
în tabelul următor:
Tabelul 10.1
Dimensiunea d h V
maximă a (mm) (mm) (cm3)
particulei
(mm )
7,1 100 115 904
20 150 150 2649
31,5 250 275 13492

13 - plăci metalice de 5mm grosime;

69
Geotehnică - Îndrumător pentru lucrări de laborator

14 - mai de compactare (fig. 10.2) manual sau mecanic;

- balanţă tehnică de 500g;
- balanţă tehnică de 5000g;
- basculă zecimală de 50 kg;
- etuvă cu temperatură constantă reglabilă;
- ciururi cu ochiuri rotunde (5,15 mm; 7,1 mm;
20 mm şi 31,5 mm);
- riglă metalică, cuţite, scafă, perie, sticle de
ceas, tăvi pentru uscare şi amestecare, cilindru de
sticlă gradat.

Fig. 10.1 Fig. 10.2

Tabelul 10.2
Felul încercării H h h1 h2 D D1 d m
Proctor şi diametrul mm mm mm mm mm mm mm kg
cilindrului
Proctor normală 550 400 300 100 57 50 20 2,5
100 şi 150
Proctor modificată 800 600 150 150 57 50 20 4,5
100 şi 150
Proctor normală şi 890 710 600 110 132 125 30 15,0
modificată 250
70
Geotehnică - Îndrumător pentru lucrări de laborator

10.3. Desfăşurarea lucrării

Cantitatea de material necesară pentru o probă, cât şi

cantitatea totală de material necesară se stabileşte în funcţie de
dimensiunea maximă a granulei şi a lucrului mecanic specific
convenţional .
Materialul necesar se usucă în aer sau în etuvă (la
temperatura 5000C), astfel ca umiditatea rămasă să fie mai mică
decât cea optimă presupusă ( cu 4…5%).Valoarea umidităţii optime
presupuse se poate adopta conform valorilor date în tabelul următor:

Tabelul 10.3
Pământ wopt presupus
Argile 0,12…0,25
Prafuri 0,08…0,18
Nisipuri 0,06…0,16
pietrişuri 0,02…0,10

Se cerne materialul luat în analiză prin ciurul 31,5 mm iar

fracţiunea cea mai mare se îndepărtează.
Cantitatea de material pregătit pentru o probă se amestecă
într-o tavă cu o cantitate de apă, astfel încât umiditatea să crească
cu 3%. Se cântăreşte cilindrul metalic folosit împreună cu placa de
bază (m2) şi apoi se fixează inelul prelungitor.
Se introduce în cilindru materialul pregătit, în straturi cu
grosimi aproximativ egale şi se compactează prin căderea maiului.
Compactarea se va realiza cât mai uniform parcurgând toată
suprafaţa cilindrului. După compactarea ultimului strat, astfel ca
nivelul final să depăşească cu maximum 5 cm marginea superioară
a cilindrului, se îndepărtează inelul prelungitor şi se nivelează cu
ajutorul cuţitului.
Se cântăreşte cilindrul cu materialul compactat (m 1).
Se determină umiditatea materialului compactat, media a
maximum 3 probe fiecare având minim 100 g pentru nisipuri şi
respectiv 500 g pentru pietrişuri. Cele trei probe se iau de la partea
inferioară, mijlocie şi superioară a cilindrului.

71
Geotehnică - Îndrumător pentru lucrări de laborator

10.4. Calculul şi interpretarea rezultatelor

Rezultatele măsurătorilor se trec într-un tabel, împreună cu o

parte din calcule.
Utilizând valorile greutăţii volumice în stare uscată, funcţie de
umiditate se trasează grafice ce definesc greutatea volumică în
stare uscată şi respectiv greutatea volumică în stare uscată maximă.

Fig. 10.3

Se determină umiditatea optimă de compactare,

corespunzătoare maximului primei curbe; greutatea volumetrică în
stare uscată corespunzătoare acestei umidităţi (dmax), respectiv
greutatea volumetrică maximă corespunzătoare umidităţii optime de
compactare (dM).
