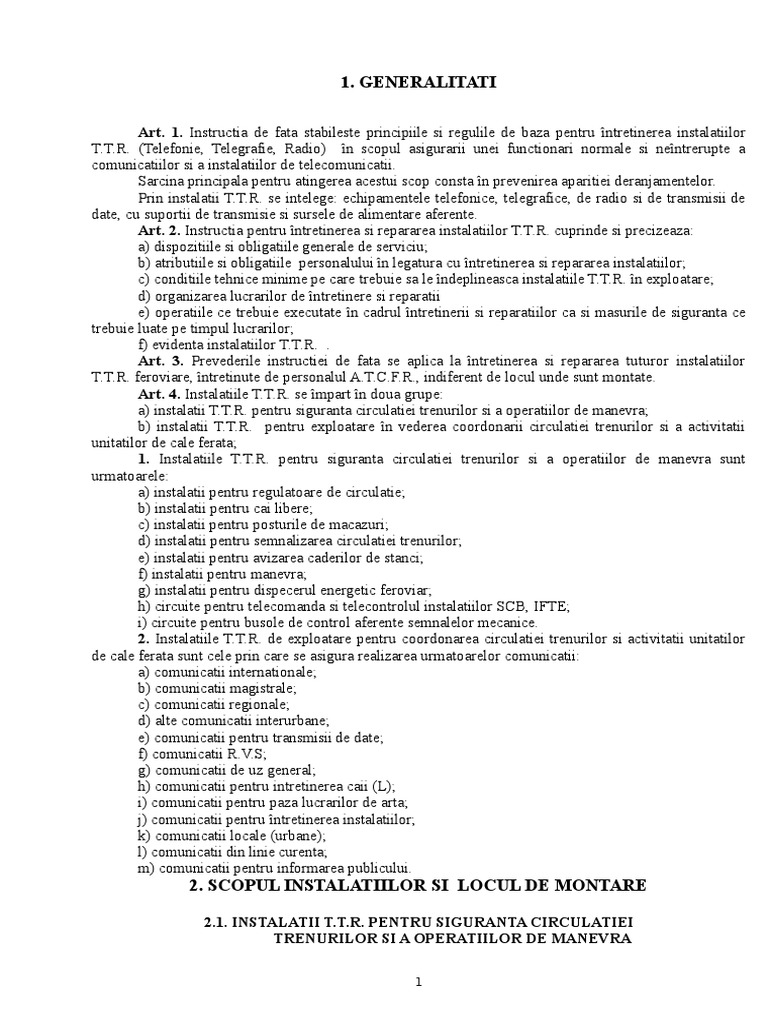

GENERALITATI
Art. 1. Instructia de fata stabileste principiile si regulile de baza pentru întretinerea instalatiilor
T.T.R. (Telefonie, Telegrafie, Radio) în scopul asigurarii unei functionari normale si neîntrerupte a
comunicatiilor si a instalatiilor de telecomunicatii.
Sarcina principala pentru atingerea acestui scop consta în prevenirea aparitiei deranjamentelor.
Prin instalatii T.T.R. se intelege: echipamentele telefonice, telegrafice, de radio si de transmisii de
date, cu suportii de transmisie si sursele de alimentare aferente.
Art. 2. Instructia pentru întretinerea si repararea instalatiilor T.T.R. cuprinde si precizeaza:
a) dispozitiile si obligatiile generale de serviciu;
b) atributiile si obligatiile personalului în legatura cu întretinerea si repararea instalatiilor;
c) conditiile tehnice minime pe care trebuie sa le îndeplineasca instalatiile T.T.R. în exploatare;
d) organizarea lucrarilor de întretinere si reparatii
e) operatiile ce trebuie executate în cadrul întretinerii si reparatiilor ca si masurile de siguranta ce
trebuie luate pe timpul lucrarilor;
f) evidenta instalatiilor T.T.R. .
Art. 3. Prevederile instructiei de fata se aplica la întretinerea si repararea tuturor instalatiilor
T.T.R. feroviare, întretinute de personalul A.T.C.F.R., indiferent de locul unde sunt montate.
Art. 4. Instalatiile T.T.R. se împart în doua grupe:
a) instalatii T.T.R. pentru siguranta circulatiei trenurilor si a operatiilor de manevra;
b) instalatii T.T.R. pentru exploatare în vederea coordonarii circulatiei trenurilor si a activitatii
unitatilor de cale ferata;
1. Instalatiile T.T.R. pentru siguranta circulatiei trenurilor si a operatiilor de manevra sunt
urmatoarele:
a) instalatii pentru regulatoare de circulatie;
b) instalatii pentru cai libere;
c) instalatii pentru posturile de macazuri;
d) instalatii pentru semnalizarea circulatiei trenurilor;
e) instalatii pentru avizarea caderilor de stanci;
f) instalatii pentru manevra;
g) instalatii pentru dispecerul energetic feroviar;
h) circuite pentru telecomanda si telecontrolul instalatiilor SCB, IFTE;
i) circuite pentru busole de control aferente semnalelor mecanice.
2. Instalatiile T.T.R. de exploatare pentru coordonarea circulatiei trenurilor si activitatii unitatilor
de cale ferata sunt cele prin care se asigura realizarea urmatoarelor comunicatii:
a) comunicatii internationale;
b) comunicatii magistrale;
c) comunicatii regionale;
d) alte comunicatii interurbane;
e) comunicatii pentru transmisii de date;
f) comunicatii R.V.S;
g) comunicatii de uz general;
h) comunicatii pentru intretinerea caii (L);
i) comunicatii pentru paza lucrarilor de arta;
j) comunicatii pentru întretinerea instalatiilor;
k) comunicatii locale (urbane);
l) comunicatii din linie curenta;
m) comunicatii pentru informarea publicului.
2. SCOPUL INSTALATIILOR SI LOCUL DE MONTARE
1
2.1.1. Instalatiile pentru regulatoare de circulatie ( R.C. )
Instalatiile pentru R.C. servesc pentru coordonarea circulatiei trenurilor pe o sectie de circulatie,
de catre operatorul R.C. sau dispecerul M.
Pe circuitele R.C., în afara de operatorul R.C. sau dispecerul de miscare, se instaleaza posturi de
convorbire cu sistem selectiv de apel la birourile I.D.M. din statii, halte de miscare si posturile de
reavizare de pe sectia de circulatie respectiva, la operatorii T, sefii de tura de la depourile de locomotive,
dispecerul energetic si operatorii R.C. de pe sectiile de circulatie vecine.
In cazul in care prin circuitele fizice nu se pot obtine legaturi satisfacatoare se pot utiliza si canale
telefonice.
Pe sectiile de circulatie conduse de dispecer, la circuitele R.C. se conecteaza si coloanele telefonice
din statii si linia curenta. De asemenea se monteaza posturi secundare R.C. si la locuintele sefilor de statii
de pe sectiile de circulatie conduse de dispecer central si fara impiegati de miscare in statii.
Pe aceste sectii se pot instala si radiocomunicatii între operatorii R.C. si mecanicii de pe
locomotive, precum si în statii.
Pe sectiile cu conducere centralizata a trenurilor, aparatele de convorbire cu apel selectiv se mai
instaleaza, în afara de statii, si la posturile de sectionare deservite de agenti de miscare .
In caz de evenimente, calamitati etc. care provoaca închideri de linii, se va conecta, la cererea
regulatorului de circulatie cate un post de convorbire la punctele respective de lucru, care va ramâne în
functie pe toata durata lucrarilor de restabilire. Pe liniile cu telecomunicatii în cablu, postul de convorbire
se va conecta la cea mai apropiata coloana de convorbire din linia curenta.
Instalatiile pentru cai libere, servesc la asigurarea circulatiei trenurilor între doua statii vecine.
Pe circuitele pentru cai libere se pot lega numai aparatele din birourile I.D.M., din statiile si haltele
de miscare. Posturile de reavizare se pot lega la circuitele de cai libere, numai daca se stabileste aceasta
prin planul tehnic de exploatare.
Pentru instalatiile de cai libere se utilizeaza comutatorul telefonic manual feroviar (C.T.M.F.) si/sau
aparate telefonice B.L.
Instalatiile pentru posturile de macazuri servesc la asigurarea circulatiei trenurilor între posturile de
macazuri aferente statiei respectiv.
Pe circuitele posturilor de macazuri se instaleaza aparate de convorbire la I.D.M., la posturile de
macazuri din incinta statiei si din linie curenta si la posturile de paza a pasajelor la nivel din incinta statiilor.
Se utilizeaza C.T.M.F. si aparate telefonice B.L. sau B.C.
Instalatiile pentru avizarea caderilor de stânci servesc la avizarea, catre statiile vecine postului de
avizare, a caderilor de stânci în gabaritul de libera trecere al caii. Aceste instalatii se monteaza la
posturile de paza pentru supravegherea caderilor de stanci si la una sau ambele statii vecine.
Pentru aceste instalatii se utilizeaza C.T.M.F. si aparate telefonice BL.
2
2.1.6. Instalatiile pentru operatiile de manevra.
Instalatiile pentru manevra servesc la trierea trenurilor si pentru manevra în statiile cu volum mare
de lucru. Posturile de convorbire se instaleaza la biroul I.D.M., la operatorul de manevra, la posturile de
macazuri si la coloanele de convorbire si manevra. Locul de instalare si modul de realizare al legaturilor se
stabileste prin planul tehnic de exploatare.
Pentru aceste instalatii se utilizeaza C.T.M.F., echipamente cu apel selectiv, coloane de convorbire
si manevra, statii de amplificare cu megafoane si radiotelefoane.
Instalatiile pentru dispecerul energetic feroviar ( DEF ) servesc la realizarea de legaturi telefonice
între DEF si punctele controlate, precum si cu echipele de intretinere si interventie.
Pe circuitele telefonice destinate dispecerului energetic, se introduc posturi de convorbire la
birourile de miscare, la substatiile de tractiune electrica, la PS si PSS, la districtele LC si la operatorii RC
de pe raza de activitate.
Dispecerii energetici feroviari se interconecteaza prin legaturi directe BL cu dispecerii energetici
feroviari vecini si cu dispecerii furnizorului de energie electrica de pe raza de activitate.
In cazul in care prin circuitele fizice nu se pot obtine legaturi satisfacatoare se pot utiliza si canale
telefonice. Se utilizeaza echipamente telefonice cu apel selectiv, C.T.M.F., aparate telefonice BL, instalatii
de înregistrare magnetica.
Pentru legaturile operative între dispecerul energetic si drezinele pantograf si autovehiculele de
întretinere si interventie, se utilizeaza radiotelefoane.
Intre sediul conducerii C.N.C.F. “C.F.R.”- S.A., si sediile administratiilor feroviare din tarile vecine
precum si între regionalele de cai ferate vecine, de o parte si de alta a granitei, se realizeaza comunicatii
telefonice, telegrafice si de transmisii de date directe.
Prin automatizarea treptata a acestor comunicatii in conformitate cu normele UIC reteaua de
telecomunicatii a C.N.C.F. ”C.F.R.” - S.A. se va integra in reteaua de telecomunicatii feroviare europene.
Comunicatiile magistrale sunt comunicatiile telefonice, telegrafice si de transmisii de date prin care
se asigura legaturi între conducerea C.N.C.F.”C.F.R.”-S.A. si regionalele CFR. Aceste comunicatii se
realizeaza prin canale telefonice purtatori care se folosesc pentru legaturi telefonice si telegrafice
interubane în centralele automate de la sediile regionalelor, la instalatiile de teleconferinta ale conducerii
C.N.C.F. “C.F.R” – S.A. si ale R.C.C. si pentru legaturile de transmisii de date dintre sediul conducerii
C.N.C.F. “C.F.R.”- S.A. si al regionalelor CFR.
2.2.3. Comunicatiile regionale.
3
2.2.5. Comunicatiile R.V.S.
Comunicatiile R.V.S. servesc operatorului de vagoane de la grupul R.C. pentru culegerea datelor
privitoare la exploatarea vagoanelor.
Pe circuitele R.V.S. în afara de operatorul R.V.S., se instaleaza posturi de convorbire cu magaziile
de marfuri, care au serviciu în tura. In statiile fara serviciu în tura la magazii, se instaleaza posturi de
convorbire la I.D.M. sau la seful statiei.
Pentru comunicatiile R.V.S. se utilizeaza instalatii cu apel selectiv sau telefoane BL de mare
impedanta.
Comunicatiile de uz general servesc pentru obtinerea de legaturi telefonice între toate unitatile de
cai ferate si statiile în linie curenta. Pe circuitul telefonic respectiv se racordeaza posturi de convorbire in
birourile de miscare din statii, haltele de miscare si casele de bilete, la alte unitati C.N.C.F. “CFR”- S.A.
sau din afara C.N.C.F. “CFR”- S.A. ce justifica racordarea precum si la centralele telefonice de la capetele
circuitului.
Acolo unde, pe distantele respective, nu exista circuite L.,unitatile L vor fi racordate pe circuitele
instalatiilor pentru comunicatii de uz general.
Aceste circuite utilizeaza instalatii de apel selectiv descentralizat sau telefoane BL de mare
impedanta.
Pe liniile secundare si înguste comunicatiile de uz general pot face si functia de comunicatii RVS.
Aceste comunicatii servesc pentru realizarea de legaturi între sectiile L si santierele din linie
curenta, aflate între doua centrale telefonice.
Circuitul comunicatiilor pentru întretinerea caii se introduce în centralele telefonice de la
extremitatile sale. Se utilizeaza aparate telefonice BL de mare impedanta sau echipamente cu apel selectiv
descentralizat.
Aceste comunicatii servesc pentru legaturi între formatiile care asigura paza lucrarilor de arta
(poduri, tuneluri, viaducte etc.) si statiile vecine. Se realizeaza cu telefoane BL, BC sau cu alte mijloace de
comunicatie.
4
Tot în incinta statiilor si triajelor se utilizeaza, pentru exploatare, radiotelefoane portabile, mobile
si fixe, între subunitatile L, CT, T din statii si formatiile de lucru ale acestora.
Radiotelefoanele nu exclud celelalte instalatii. Pentru comunicatii locale se utilizeaza de asemenea
instalatii de secretariat si interfon.
2.2.12. Comunicatii din linia curenta.
Aceste comunicatii servesc la realizarea de legaturi telefonice între personalul C.N.C.F “C.F.R.”–
S.A. aflat în linie curenta si diferite unitati feroviare.
Se realizeaza prin montare de coloane telefonice în afara si în incinta statiilor, conectate prin cablu
interurban si echipate cu telefoane BL. Fiecare coloana telefonica se conecteaza la circuitul de întretinere
al caii L, circuitul pentru întretinerea instalatiilor C.T., circuitul pentru dispecer M, circuitul pentru DEF si
un circuit pentru comunicatii cu statiile vecine. Se realizeaza
comunicatii între dulapurile de aparataj SCB si statiile vecine prin aparate telefonice BL de mare
impedanta. Pentru comunicatiile din linia curenta se pot folosi si radiotelefoane.
2.2.13. Instalatii pentru informarea publicului.
In statiile cu trafic mare de calatori se instaleaza megafoane pentru informarea publicului asupra
plecarii si sosirii trenurilor. Pentru acestea se utilizeaza amplificatoare de mare putere si difuzoare, care se
monteaza în salile de asteptare, casele de bilete si pe peroane.
De asemenea, se pot monta si alte instalatii pentru informarea publicului, ca: instalatii de
ceasoficare, teleafisaj etc.
5
3. DISPOZITII SI OBLIGATII DE SERVICIU
3.1. CONDITII PENTRU INDEPLINIREA FUNCTIILOR.
Art. 10. Personalul pentru întretinere si reparatii T.T.R. este obligat sa respecte cu strictete
disciplina de serviciu, îndeplinind la timp si corect sarcinile ce-i revin.
Art. 11. Este interzis a se admite la executarea serviciului salariati aflati sub influenta bauturilor
alcoolice.
Cei gasiti sub influenta bauturilor alcoolice în timpul programului vor fi îndepartati imediat de la
executarea serviciului si vor fi tratati conform ordinelor în vigoare.
Art. 12. Personalul care îndeplineste o functie în legatura cu întretinerea si repararea instalatiilor
T.T.R. mai are urmatoarele obligatii:
a) sa pastreze secretul de serviciu si sa nu dea nici unei persoane straine de serviciu, fara aprobarea
sefilor ierarhici, informatii în legatura cu serviciul pe care-l executa;
6
b) sa dea semnale de oprire unui tren sau convoi de manevra în toate cazurile in care viata oamenilor
este amenintata sau siguranta circulatiei este periclitata; în cazul descoperirii, la constructii sau instalatii, a
unor defectiuni care ameninta siguranta circulatiei trenurilor, în afara de cele de mai sus, salariatul este
obligat sa ia masuri pentru acoperirea punctului periculos si pentru înlaturarea urgenta a defectiunii.
Art. 13. Durata executarii serviciului este stabilita prin normative.
In cazuri exceptionale, la cererea sefilor ierarhici, salariatii sunt datori sa se prezinte neîntârziat la
serviciu, la orice ora.
Timpul suplimentar lucrat se trateaza potrivit reglementarilor in vigoare si contractului colectiv de
munca.
Cazurile de boala care ar împiedica prezentarea la serviciu se vor comunica imediat conducatorului
ierarhic.
Art. 14. Personalul T.T.R. la prezentarea în serviciu, va fi verificat de seful districtului, de catre
înlocuitorul acestuia sau de conducatorul echipei, pentru a se constata daca este în stare normala .
Verificarea starii personalului T.T.R. care executa serviciu în tura se va face de seful de district sau
înlocuitorul acestuia, iar în lipsa acestora de personalul care preda tura de serviciu, mentionându-se starea
personalului în registrul de predare-primire.
Daca personalul prezentat pentru luarea în primire a serviciului nu este în stare normala, nu va fi
primit la serviciu. In asemenea situatii va fi anuntat seful ierarhic, care va lua masuri de înlocuire a acestui
personal, asigurând totodata continuitatea serviciului.
Predarea serviciului se face în scris cu toate lamuririle necesare pentru continuarea activitatii fara
neajunsuri.
Predatorul ramâne raspunzator de urmarile informatiilor gresite, nesigure sau incomplete pe care
le-a înscris la predare, iar primitorul ramâne raspunzator pentru executarea în continuare a serviciului, din
momentul primirii pâna la predarea lui.
Art. 15. Fiecare salariat, la locul sau de munca, este dator sa vegheze cu atentie asupra bunurilor
cailor ferate: instalatii, materiale, utilaje de lucru si sa le pastreze în starea lor normala.
Art. 16. Personalul muncitor este obligat ca în timpul cât îsi exercita serviciul sa aiba asupra lui
sculele, aparatele de masura, uneltele si rechizitele specifice functiei si instalatiilor respective pe care le
intretine, precum si echipamentul de lucru si protectie.
Art. 17. Toti salariatii care lucreaza la întretinerea si repararea instalatiilor T.T.R. raspund
personal de felul cum executa aceste lucrari, în limitele atributiilor lor.
Salariatii care lucreaza la instalatii T.T.R. în legatura cu siguranta circulatiei si a operatiilor de
manevra ale trenurilor raspund personal si pentru siguranta circulatiei, în limitele atributiilor fiecaruia.
Dupa executarea oricarei lucrari la instalatiile T.T.R. salariatul respectiv se va convinge de lasarea
în stare de functionare a acestora prin probele si verificarile ce le va efectua, în prezenta celui ce
exploateaza instalatia.
Prezenta unui organ superior nu scuteste pe nimeni de raspunderea actelor sale de serviciu.
Art. 18. Personalul este dator sa se supuna tuturor ordinelor verbale ale conducatorilor directi si
totodata sa tina seama de orice aviz care priveste starea instalatiilor si siguranta circulatiei .
Ordinele conducatorilor se executa integral si în termen.
In cazul primirii unui ordin care contravine legilor, regulamentelor si instructiunilor de serviciu, sau
care urmareste scopuri criminale, precum si în cazul unui ordin a carui executare poate avea ca urmare
producerea de pagube, defectarea instalatiilor si a mijloacelor de transport, distrugerea proprietatii caii
ferate sau a bunurilor încredintate organelor de cai ferate, anagajatul nu va executa acest ordin si va
raporta de îndata conducatorul ierarhic superior celui de la care a primit ordinul.
Pentru îndeplinirea unui astfel de ordin, angajatul poarta raspunderea împreuna cu conducatorul
care l-a dat.
Art. 19. Au dreptul sa execute lucrari de întretinere, reparare, modificare, mutare si înlocuire la
instalatiile T.T.R., care ar provoca sau nu scoaterea temporara din functie a instalatiilor , numai salariatii
autorizati în acest scop si numai la instalatiile pentru care sunt autorizati, din raza lor de activitate si în
timpul cât sunt în serviciu.
Salariatii neautorizati în functie, care fac stagiul de practica pot fi admisi la executarea lucrarilor de
mai sus, numai sub supravegherea si raspunderea personala a salariatilor care sunt autorizati sa execute
lucrarile respective.
Art. 20. Este interzis personalului T.T.R. sa se amestece sub orice forma în efectuarea serviciului
de miscare. In caz de pericol pentru siguranta circulatiei va atrage imediat atentia I.D.M. de serviciu
7
asupra pericolului observat, iar în lipsa acestuia va instiinta pe seful statiei , conformandu-se totodata
obligatiilor prevazute la art.12.
Art. 21. Salariatii nu trebuie sa admita accesul la instalatiile T.T.R. din linie curenta precum si din
statii, persoanelor care nu au dreptul de acces la aceste instalatii si în aceste locuri.
Art. 22. Este interzisa parasirea locului de munca si prestarea serviciului în locul altor persoane,
fara aprobarea sefului ierarhic. In toate cazurile, salariatul care este înlocuit trebuie sa dea celui care îl
înlocuieste , în prezenta sefului ierarhic sau a persoanei indicate de el, toate lamuririle necesare asupra
serviciului, pentru a evita producerea de evenimente sau neajunsuri în exploatare.
Art. 23. Toti salariatii sunt obligati ca dupa primirea unei sarcini sa raporteze conducatorului
ierarhic modul de îndeplinire a acesteia.
8
Art. 24. Seful Zonei Tc. si seful de zona adjunct au urmatoarele atributii si obligatii:
a) sa cunoasca exact starea tuturor instalatiilor T.T.R. de pe raza zonei respective si sa le verifice
sistematic, atât direct cât si prin personalul din subordine, asigurând functionarea precisa a tuturor acestor
instalatii, cât si prevenirea aparitiei deranjamentelor;
b) sa verifice toate instalatiile T.T.R. de pe raza zonei cel putin o data pe an (seful zonei, seful de
zona adjunct sau inginerii T.T.R. ai zonei).
Instalatiile de la sediul regionalelor CFR, grupurilor R.C., triaje si centralele telefonice si
telegrafice automate vor fi verificate cel putin o data la 6 luni. In afara de aceste verificari, seful zonei
poate dispune ca inginerii de specialitate sau alte organe tehnice ale zonei sa efectueze verificari
amanuntite la instalatii.
Programul de verificari al instalatiilor T.T.R. ce se executa de catre seful zonei, seful de zona
adjunct si inginerii TTR, se întocmeste anual de catre seful zonei si se aproba de catre directorul
A.T.C.F.R. .
c) sa verifice personal sau prin inginerii si tehnicienii zonei, o data pe luna, mersul lucrarilor de
reparatii curente, al lucrarilor de reparatii capitale si a celor de investitii care se executa în cuprinsul zonei
sale.
d) în cadrul lucrarilor de reparatii curente, sa întocmeasca, în urma constatarilor pe teren facute
personal, sau prin delegat, programul aducerii instalatiei la conditiile tehnice minime fixate prin prezenta
instructie.
e) sa organizeze întretinerea instalatiilor T.T.R. si întocmirea programelor de lucru pentru districte
si biroul masuratori, conform instructiei de fata.
f) sa ia parte personal sau prin delegat la receptia lucrarilor de reparatii capitale si investitii.
g) sa organizeze executarea masuratorilor electrice si optice care revin în sarcina districtelor Tc. si
a Zonei Tc. , sa cunoasca toate rezultatele obtinute la masuratorile efectuate în raza Zonei iar pentru
rezultatele negative sa ia masuri de remediere.
h) sa organizeze lucrarile de restabilire a comunicatiilor în caz de deranjamente, calamitati,
accidente, evenimente de cale ferata etc. si sa urmareasca executarea lor.
i) sa organizeze instructajul personalului pentru însusirea normelor de protectie a muncii si sa
verifice periodic felul în care se face acest instructaj, precum si modul cum se aplica normele de protectie
a muncii la executarea lucrarilor de întretinere si reparare a instalatiilor T.T.R.;
j) sa ia masuri, conform ordinelor si normelor în vigoare, pentru asigurarea aprovizionarii cu
materiale si piese de schimb necesare întretinerii si repararii instalatiilor T.T.R. .
k) sa cunoasca standardele de stat care privesc ramura telecomunicatii (pentru instalatiile existente
în cuprinsul zonei sale) si modificarile ce se aduc acestor standarde, si sa ia masuri de aplicare a lor, în
cadrul lucrarilor de întretinere si reparatii.
l) sa organizeze si sa verifice - conform normelor în vigoare - instructajul personalului, în vederea
împrospatarii cunostintelor profesionale.
Art. 25. Atributiile acestui personal se stabilesc prin fisa postului întocmita de conducatorul direct
si aprobata de forul ierarhic superior.
9
d) sa instruiasca personal sau prin salariatii din subordine si sa examineze personalul altor ramuri
care manipuleaza instalatiile T.T.R. asupra cunostintelor privind manipularea acestor instalatii, precum si
capacitatea lui de a le folosi în mod corect;
e) sa sesizeze pe seful de zona si organele celorlalte subunitati despre cazurile de neînsusire a
instruirii sau de rea vointa în manipularea si deservirea instalatiei;
f) sa faca instruirea personalului în subordine si a echipei de reparatii curente în problemele de
protectie a muncii si PSI;
g) sa verifice lunar mersul lucrarilor de reparatii curente, RK si de investitii de pe raza districtului
sau;
h) sa ia parte la receptiile lucrarilor de reparatii curente, de reparatii capitale si de investitii de pe
raza districtului;
i) sa verifice cel putin o data la 4 luni instalatiile T.T.R. din incinta statiilor si o data la 6 luni liniile
TT, precum si instalatiile T.T.R. din linie curenta. Instalatiile T.T.R. de la sediile regionalelor CFR si de la
grupurile R.C., centralele telefonice si telegrafice automate vor fi verificate lunar;
Verificarea liniilor T.T. aeriene si subterane se va face parcurgându-se distanta pe jos;
j) sa execute masuratori electrice la liniile de telecomunicatii si la aparataj si sa ia parte personal,
sau prin înlocuitor la masuratorile executate în raza districtului sau, de catre sectiile si laboratoarele
T.T.R.;
k) sa analizeze rezultatele masuratorilor efectuate de catre district si sa ia masurile ce se impun.
l) sa tina evidenta deranjamentelor, sa faca avizarea lor si sa analizeze cauzele acestora, luând
masuri de remediere, facând propuneri zonei pentru cazurile care îl depasesc;
m) sa întocmeasca zilnic carnetul de lucrari si sa tina la zi evidenta instalatiilor conform
instructiunilor în vigoare. Sa gestioneze materialele si piesele de schimb, mijloacele fixe si obiectele de
inventar din patrimoniul districtului;
n) sa ia parte, împreuna cu delegatul zonei, la verificarea pe teren a instalatiilor, pentru stabilirea
programului lucrarilor de reparatii, precum si când este solicitat de organele superioare;
o) sa participe în comisiile pentru amplasarea instalatiilor T.T.R. si la stabilirea locului de
traversare a altor linii T.T. sau L.E.A. de joasa si de înalta tensiune.
10
înscrierea în registrul de revizie a instalatiilor pentru siguranta circulatiei existent la punctul cel mai
apropiat de locul deranjamentului. I.D.M. va semna de luare la cunostinta;
k) în toate cazurile, verificarea si proba instalatiilor si aparatelor T.T.R. pentru siguranta circulatiei
trenurilor ce se gasesc în functiune trebuie sa se faca cu acordul scris al impiegatului de miscare, iar pe
sectiile cu conducere centralizata a circulatiei trenurilor, cu acordul scris al operatorului de la regulatorul
de circulatie;
l) sa verifice daca instalatiile de telecomunicatii sunt întrebuintate corect de cei care le folosesc si
în caz contrar sa faca instructaj cu acestia;
m) dupa executarea reviziilor si reparatiilor sa sigileze instalatia respectiva conform art. 138;
n) sa aiba autorizatie pentru conducerea vagonetului care se scoate de pe linie cu bratele, când
prin natura serviciului este obligat sa se deplaseze pe linie cu astfel de vehicule;
o) sa faca instructajul oamenilor din echipa, înainte de începerea lucrului, asupra operatiilor impuse
sau reparatiei respective si asupra respectarii normelor de protectie a muncii legate de operatiile pe care le
au de executat în ziua respectiva si sa organizeze lucrarile astfel încât sa nu se produca abateri de la aceste
norme;
p) sa nu înceapa lucrul pâna nu a luat toate masurile de siguranta sau nu a luat masuri de acoperire
cu semnale a echipei de lucru. Sa nu ridice paletele de semnalizare ale echpei de lucrari înainte de
terminarea completa a lucrului.
Art. 28. Când electromecanicul T.T.R. I - II este sef al unui punct de întretinere, mai are si
urmatoarele atributii si obligatii:
a) sa adapteze programul de lucru la elementele componente ale instalatiilor din punctul de
întretinere de care raspunde, în functie de programul de circulatiei si de manevra a locului de munca;
b) sa stabileasca nominal compunerea echipelor la locul de munca, sa urmareasca, sa verifice si sa
raspunda de executarea programului de lucru zilnic;
c) sa pastreze si sa distribuie materialele necesare interventiilor zilnice;
d) sa dispuna asupra primelor masuri, în caz de distrugere accidentala a unor parti din instalatii;
e) sa conduca operatiile de depistare si înlaturare a deranjamentelor care nu pot fi înlaturate de
personalul muncitor de categorie inferioara;
f) sa tina carnetul de lucrari cu evidenta lucrarilor exe- cutate, a materialelor folosite precum si
prezenta personalului;
g) în anumite cazuri, sa înlocuiasca, din ordinul sefului de district, pe orice turant de pe raza
punctului de întretinere;
Art.29. Electromecanicul specialist, pe lânga atributiile electromecanicului T.T.R. I - II, are în plus
urmatoarele atributii si obligatii:
a) sa verifice si sa regleze aparatajul din instalatiile T.T.R. (comunicatii la mare distanta, CTA,
CTgA, statii de amplificare, telexuri, radiocomunicatii, instalatii cu apel selectiv, telefaxuri, instalatii
electronice de ceasoficare, instalatii de teleafisaj si instalatii de transmitere a datelor ;
b) sa solutioneze operativ problemele legate de functionarea corecta a instalatiilor T.T.R. speciale;
c) sa intervina pentru depistarea si înlaturarea deranjamentelor la instalatiile T.T.R. ;
d) sa participe la punerea în functie a noilor instalatii T.T.R.;
Art. 30. Electromecanicul I A T.T.R., pe lânga atributiile electromecanicului T.T.R. specialist are
în plus urmatoarele atributii si obligatii:
a) sa înlocuiasca pe seful de district prin decizie scrisa a sefului de Zona Tc.. Când înlocuieste pe
seful de district preia atributiile si obligatiile acestuia;
11
b) analizeaza împreuna cu seful de district deranjamentele produse în functionarea instalatiilor,
propune masuri de eliminare a cauzelor si participa efectiv la înlaturarea unor deranjamente ce nu pot fi
remediate operativ de personalul în subordine;
c) participa la masuratorile si reglajele efectuate de biroul masuratori, respectiv Serviciul
Management Retea si Laborator Central pe raza de activitate a districtului si sesizeaza sefului de district
si/sau de biroul masuratori, aspecte legate de functionarea instalatiilor, propunând verificari, masuratori,
reglajele suplimentare pentru aducerea în parametrii corespunzatori;
d) executa verificari privind modul de respectare a proceselor tehnologice si a prevederilor
instructionale privind întretinerea si repararea instalatiilor T.T.R., intervine direct în corectarea abaterilor si
informeaza seful de district de cele constatate;
e) urmareste si se îngrijeste de documentatia tehnica a instalatiilor T.T.R. ;
f) colaboreaza cu seful de district la evidenta instalatiilor, întocmirea necesarului de materiale si
piese de schimb sau la alte sarcini ordonate districtului;
Art. 31. Montatorul T.T.R. I - II are urmatoarele atributii si obligatii, pe care le exercita pe proprie
raspundere:
1. Sa execute lucrarile de întretinere si reparare dupa programul stabilit de district, la instalatiile
urmatoare:
a) telefoane de orice tip;
b) centrale telefonice B.L., B.C. si C.T.M.F.;
c) instalatii de semnalizare cu telefoane si prin lovituri de clopot;
d) instalatii de electroalimentare, la instalatiile de mai sus;
e) instalatii de sonorizare;
f) instalatii telefonice în linie curenta.
g) linii de telecomunicatii aeriene si în cablu,introduceri si prize de pamânt.
2. Sa execute instalari noi de telefoane, sa înlocuiasca elementele galvanice si acumulatoarele
descarcate, în conformitate cu programul stabilit.
3. Sa înlature deranjamentele la instalatiile T.T.R. aratate la punctul 1, când constata sau este
avizat despre aceste deranjamente sau când primeste dispozitii în acest sens.
Din ordinul sefului de district el poate interveni, în caz de deranjament, si la alte instalatii decât
cele specifice la punctul 1, pentru repararea sau înlocuirea totala sau partiala a aparatajului defect.
Daca este avizat despre un deranjament, iar seful districtului lipseste, el îl va aviza pe orice cale pe
acesta, iar daca nu-l gaseste, va pleca la restabilire, din proprie initiativa.
In cazul când nu poate înlatura singur deranjamentul, va aviza pe orice cale personalul de serviciu
la salile de aparataj T.T.R., pe seful de district, iar în lipsa acestora, personalul tehnico-ingineresc de
serviciu din cadrul Zonei Tc., respectiv conducerea Zonei Tc. .
Când este plecat la restabilirea comunicatiilor, nu se va înapoia la resedinta înainate de a se
convinge ca instalatiile au ramas în buna stare de functionare, sau înainte de a primi aprobarea sefului sau
ierarhic, când deranjamentele sunt de asa natura, încât necesita un timp îndelungat pentru înlaturare.
Când deranjamentul constituie un pericol pentru siguranta circulatiei, montatorul T.T.R. este
obligat ca, pîna la înlaturarea deranjamentului, sa anunte imediat pe I.D.M. despre aceasta, prin înscrierea
în registrul de revizie a instalatiilor pentru siguranta circulatiei existent la punctul cel mai apropiat de locul
deranjamentului. I.D.M. va semna de luare la cunostinta. In toate
cazurile, verificarea si proba instalatiilor T.T.R. pentru siguranta circulatiei trenurilor, ce se gasesc în
functiune, trebuie sa se faca cu acordul scris al impiegatului de miscare iar pe sectiile de conducere
centralizata a circulatiei trenurilor, cu acordul scris al operatorului de la regulatorul de circulatie.
4. Sa verifice zilnic,la terminarea lucrarilor, starea circuitelor sau instalatiilor la care a facut
reparatii pentru a le lasa functionabile.
5. Sa nu înceapa lucrul pâna când nu a luat toate masurile de siguranta ce se impun sau nu a luat
masuri de acoperire cu semnale a echipei de lucru, când se lucreaza de-a lungul liniilor ferate. Sa nu ridice
paletele de semnalizare a echipei de lucrari, înainte de terminarea completa a lucrului.
6. Sa respecte normele de protectie a muncii si daca este cazul sa faca instructaj cu personalul în
subordine asupra operatiilor pe care le are de executat în ziua respectiva.
7. Dupa executarea reviziilor si reparatiilor , sa sigileze instalatia respectiva, conform art. 138.
12
8. Sa posede autorizatie pentru conducerea vehiculelor care se pot scoate de pe linie cu bratele.
9. Sa execute reparatii si la alte instalatii decât la cele prevazute la punctul 1, când este autorizat
de zona în acest scop.
Art. 32. Montatorul T.T.R. I - II are si urmatoarele obligatii, pe care le executa sub supravegherea
conducatorului echipei:
a) sa ajute la lucrarile de reparatii ale oricarui fel de aparataj T.T.R. , conform programului stabilit;
b) sa ajute când primeste ordin, la efectuarea masuratorilor electrice.
Art. 33. Atributiile personalului de întretinere care presteaza serviciul în tura, cu consemn la
domiciliu sau incazarmat pentru interventii vor fi stabilite de zona de telecomunicatii, în functie de
specificul instalatiilor respective, pentru fiecare functie în parte si tinând seama de prevederile prezentei
instructiuni si vor fi afisate la locul de munca.
Art. 34. Personalul consemnat la domiciliu este obligat sa respecte regulamentele, instructiunile,
precum si regulile de comportare în timpul serviciului.
Cazurile care ar putea impiedica prezentarea în stare normala si la timp la serviciu (boala,
imposibilitatea deplasarii), vor fi comunicate în cel mai scurt timp sefului subunitatii pentru a se putea
asigura înlocuitor.
Art. 35. Liniile si introducerile aeriene trebuie sa îndeplineasca urmatoarele conditii minime:
1. Diametrul stâlpilor - la nivelul solului - sa nu fie mai mic decât cel rezultat dupa STAS 1999
pentru fiecare tip de linie stabilit prin proiectul lucrarii.
2. Lungimea stâlpilor sa nu fie mai mica decât aceea care asigura gabaritele minime.
3. Gabaritele verticale masurate de la firul cel mai de jos, la sageata maxima si pamânt sau alte
obiecte sunt:
a) 1,5 m la treceri peste constructii (de la coama acoperisului constructiei sau partea cea mai
apropiata a constructiei fata de fir);
b) 2,5 m în afara incintei statiilor sau localitatilor;
c) 3,0 m în incinta statiilor si a partilor locuite;
d) 5,5 m la treceri peste drumuri si sosele;
e) 7,5 m la treceri peste calea ferata normala (de la nivelul superior al sinei);
f) 7 m la treceri peste calea ferata îngusta.
4. Gabaritele orizontale masurate între stâlpul de telecomunicatii si alte linii sau constructii sunt:
a) 1,5 ori lungimea stâlpului deasupra solului fata de sina cea mai apropiata. Acest gabarit se va
realiza cu ocazia primei lucrari R.K. Aceasta distanta poate fi redusa la 3 m fata de linia de circulatie si 2
m fata de linia de manevra, când conditiile terenului obliga.
Cu ocazia lucrarilor R.K. si de investitii, stâlpii liniilor aeriene care trec peste terenuri agricole ce
se lucreaza cu utilaje de mare gabarit si sunt amplasate la distante mai mari decât gabaritele aratate la
alineatul precedent, vor fi readusi la distanta limita stabilita (pâna la minimum 3 m fata de linia de
circulatie si 2 m fata de linia de manevra).
b) 2,0 m fata de crengile copacilor sau orice alta vegetatie.
5. Alte gabarite (fata de liniile de energie cu tensiuni pâna la 0,66 kV):
a) 1,25 m de la firul cel mai de sus al liniei T.T. pâna la firul cel mai de jos al unei linii de energie
electrica.
13
b) 0,60 m de la firul cel mai de sus al liniei T.T.pâna la firul cel mai de jos al unui bransament
electric izolat.
Pentru alte gabarite mai putin uzuale, precum si gabaritele fata de liniile de tensiune înalta (peste
0,66 kV), se vor respecta prescriptiile din STAS 1999 si STAS 6290.
6. Deschiderile între stâlpii liniilor standardizate sa fie de 40 m în zona I si 50 m în zona a II-a;
exceptii se admit în scopul realizarii planurilor de transpuneri pentru sectiile ajutatoare, mai mici de 800 m
în care caz aceste deschideri pot fi micsorate. Zonele sunt fixate prin STAS 1999.
7. Consolidarea liniei telefonice aeriene cu ancore sa corespunda zonei de intemperii în care se afla
linia T.T. In zona I de expunere se vor monta câte doua ancore laterale din zece în zece stâlpi, iar din
douazeci în douazeci de stâlpi si câte doua ancore longitudinale.
In zona a II-a de expunere distantele la care se monteaza ancorele de întarire indicate mai sus se
dubleaza. Ancorele aratate se aplica indiferent daca pe traseu mai sunt si alte ancorari.
Acolo unde terenul si conditiile climaterice impun o consolidare deosebita, se prevad întariri
suplimentare, aeriene si subterane.
8. Conductorii aerieni folositi sa fie numai din cupru sau bimetal de 3 mm diametru si otel zincat
de 4 mm diametru dupa natura circuitelor, conform normelor în vigoare. Exceptie fac conductorii pentru
legaturi telefonice locale din incinta statiilor si din interiorul localitatilor.
9. Sageata firelor sa corespunda sagetii normale, stabilita conform STAS 1999 cu o toleranta de +
5% (vezi tabelul l).
Tabelul 1
Deschiderea Temperatura
m -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35
40 12 12, 13, 15 16 18 20 22 24, 27, 30, 34 38 43,5
5 5 5 5 5
50 18, 20 21, 23 25 28 30 33, 37 40, 45 49, 53 59
5 5 5 5 5
10. Sporirea rezistentei electrice a conductorilor cauzata de micsorarea diametrului lor prin uzura
sau la punctele de înnadire sa nu depaseasca 5 % pentru conductorii de cupru si 20 % pentru cei de otel,
fata de rezistenta lor normala.
11. Rezistenta de izolatie între conductori sa nu fie mai mica de 2 M/km pe timpul cel mai
defavorabil (ploaie, chiciura,ceata).
12. Conductoarele aceluiasi circuit sa fie omogene, neadmitându-se intercalari deconductoare din
alte materiale sau din acelasi material, dar de sectiuni diferite.
13. Circuitele sa fie prevazute cu dispozitive de protectie împortriva descarcarilor electrice
atmosferice. Importiva tensiunilor periculoase induse de liniile de energie, circuitele trebuie sa fie
prevazute cu dispozitive de protectie stabilite prin proiectele întocmite în acest scop.
Cutiile cu dispozitive de protectie (contra influentei liniilor de energie) din birourile de miscare
(sau cladiri în general ) si de pe stîlpi , sa fie marcate cu o sageata rosie în zigzag pe fond de galben.
In zonele cu tractiune electrica nu se vor utiliza circuite cu întoarcerea prin pamânt.
14. Conductorii de otel sa nu prezinte deficiente mecanice ca: noduri nesudate, cârcei sau ochiuri
la gâtul izolatorului.
15. Armatura (traverse, console, suporti, izolatori) sa fie corespunzatoare tipului de linie pe care
se monteaza. Suportii circuiitelor echipate cu sisteme de curenti purtatori sa fie legati electric în
scurtcircuit la partea lor inferioara.
16. Transpunerea circuitelor sa corespunda schemelor de transpunere aprobate, neadmitându-se
circuite netranspuse sau cu transpuneri necoordonate cu celelalte circuite, iar stâlpii de transpunere sa fie
marcati.
14
Stâlpii de transpunere vor fi marcati, pe lânga numarul de ordine al stâlpului si cu o litera
corespunzând schemei de transpunere. Ultimul stâlp al sectiunii de transpunere se va marca în plus si cu
litera S.
Literele corespunzând schemei de transpunere sunt urmatoarele:
A. Pentru sectiuni de 128 elemente de transpunere.
B. Pentru sectiuni cu 64 elemente de transpunere.
C. Pentru sectiuni cu 32 elemente de transpunere.
D. Pentru sectiuni cu 16 elemente de transpunere.
E. Pentru sectiuni cu 8 elemente de transpunere.
Literele corespunzând schemei de transpunere se aplica deasupra numarului de ordine al stâlpului,
iar litera S sub acest numar.
17. Innadirile conductorilor de cupru sa fie facute numai prin mansonare. Se va evita mansonarea
la mijlocul distantei dintre stâlpi, pentru a evita agatarea conductoarelor.
18. Conductoarele de cupru nu vor avea mai mult de cinci mansoane pe km., iar cei de otel, 7
noduri pe km.
19. Trecerea conductoarelor izolate prin zid sa se faca numai în tuburi indoite în jos, la
extremitatea de pe fata exterioara a peretelui .
20. Introducerile de la ultimul stâlp la cladirile din statii, cantoane, cabine si alte cladiri din linie
curenta sa fie executate cu fir de cadere interurban.
Art. 36. Liniile în cablu si introducerile în cablu trebuie sa îndeplineasca urmatoarele conditii
minime:
1. Rezistenta de izolatie între conductori si camasa de plumb sa fie de cel putin:
- 10 000 Mkm la circuitele directe (cablu interurban);
- 100 M km la circuitele din cablurile de introducere (cu cutiile terminale montate) si cablurile
urbane.
2. Asimetria de rezistenta a perechilor si a cuartelor sa nu depaseasca 4ohm pe o sectie de
amplificare.
3. Locurile de încrucisare a unei linii telefonice în cablu cu alte linii de energie electrica în cablu
trebuie sa fie prevazute cu bratari de identificare.
Nu se recomanda folosirea în comun a stâlpilor pentru linii de energie electrica,linii de
telecomunicatii si linii de tractiune electrica (linii de tramvai si troleibuz). In cazuri exceptionale, se pot
admite circuite telefonice montate conform STAS 83l. Invelisul metalic al cablului de telecomunicatii si
funia de otel de suspensie a acestuia se vor lega la pamânt, cel putin la capete.
4. Cablurile subterane sa nu ramâna descoperite pe nici o portiune, iar pe poduri, viaducte, tuneluri
si în interiorul cladirilor sa aiba permanent protectia mecanica în buna stare.
5. Stâlpii de sustinere ai liniilor de cabluri aeriene sa respecte conditiile prevazute la liniile si
introducerile aeriene; punerea la pamânt a mantalei cablurilor aeriene si a funiilor de sustinere (din 250 în
250 m) sa fie permanent în buna stare.
6. Cablurile interurbane sa nu aiba intercalari de cabluri cu alte caracteristici (diametre sau
torsadari diferite) pe aceeasi sectie de amplificare. In cazuri cu totul speciale, se pot intercala cabluri cu
alte caracteristici, numai cu avizul AGENTIEI DE TELECOMUNICATII C.F.R. .
7. Cablurile sa fie pozate la o adâncime de 80 cm.
La încrucisari sa se pastreze o distanta minima de 50 cm între ele si alte conducte subterane.
In terenuri stâncoase cablurile se vor proteja în protectii metalice sau în canale de beton acoperite
cu placi.
Cablurile din incinta statiilor pot fi pozate si în canale de beton.
8. La traversari de sosele si de cale ferata, cablul sa fie introdus în canalizare tip sau în tuburi de
protectie, la minimum 1 m adâncime, de la nivelul superior al soselei sau de la talpa sinei de cale ferata,
tinând seama de prevederile ordinului DLI nr. 30/2860 din 25.04.1984 .
9. Traseul cablurilor subterane sa fie marcat în aliniament din 200 m în 200 m, în afara de reperele
cu destinatie speciala (mufe, schimbari de directie etc.) iar cablurile care sunt pozate în comun sa fie
numerotate din 25 în 25 m cu tablita de plumb.
15
Reperele cablurilor trebuie sa fie vopsite în albastru .
In perioada executarii, de catre echipe, santiere etc. a unor lucrari ce afecteaza terenul în care este
pozat un cablu,se va face un marcaj al traseului cablului, cu placi indicatoare fixate vizibil pe suporturi la
0,5 m deasupra solului si la distanta de 25 m unul fata de altul.
10. Mufele de plumb ale cablurilor subterane armate sa fie protejate în carcase de protectie.
11. Introducerile cablurilor în cladiri sa fie executate prin tuburi si protejate cu dispozitive de
protectie la punctul de trecere de la firele aeriene la cablu.
12. Cutiile terminale sa nu aiba lipsa sau incompleta masa izolanta, sa aiba toate dispozitivele de
protectie prevazute prin constructie, sa aiba capace, sa fie complet etanse si sa nu fie ruginite. Cutiile
terminale se monteaza în interirul cladirilor.
13. Conexiunile conductoarelor cablului la clemele cutiilor de trecere si puntile de legatura din
cutii sa fie lipite cu cositor.
14. Conexiunile dintre firele aeriene si cutiile de trecere sa fie executate cu fir de cadere
interurban. Ele vor fi lipite cu cositor si la linia aeriana.
15. Circuitele baze de curenti purtatori sa fie introduse numai aerian în cladiri. Se pot introduce
aceste circuite si prin cablu interurban, numai daca circuitul este final si intra la un terminal de curenti
purtatori sau la un repetor intermediar, sau daca se utilizeaza filtre de linie montate pe stâlpi.
16. Izolatia dintre conductoarele cablurilor de introducere de la linia aeriana la cladire sa fie astfel
facut încât sa reziste cel putin 1 min. la o tensiune continua de 500 V fara a se strapunge (verificarea
rigiditatii dielectrice se va face cu inductorul).
17. In zonele liniilor c.f. electrificate cablurile interurbane trebuie sa fie protejate conform
proiectelor:
a) circuitele sa fie sectionate prin translatori de adaptare;
b) capetele de cablu si ramele din repartitor sa fie legate la prize de protectie de 4 ohm;
c) cablurile locale care pot veni în contact cu elemente ale liniei de tractiune electrica (firul de
contact, sina, stâlpii) vor fi de tipul cu manta din material izolant (vinilin).
18. Cablurile telefonice se vor poza, de regula, la distanta orizontala de 1 m spre exterior,fata de
baza platformei terasamentului (de piciorul taluzului).
19. Cablurile telefonice subterane vor fi pozate în sapatura si vor fi protejate cu 8 cm nisip sau
pamânt, sfarâmat (fara pietris) pe toata lungimea de pozare. In incinta statiilor si localitatiilor vor fi
protejate si cu un rând de caramizi pline asezate pe lung, cap la cap.
In linie curenta, unde terenul permite pozarea cu mijloace mecanizate, stratul de nisip poate lipsi.
Art. 38. Pe lânga conditiile tehnice generale, aratate la art.37, aparatele T.T.R. trebuie sa
îndeplineasca si conditiile tehnice si de exploatare specifice tipului respectiv de aparat.
16
5.3.2.1. Instalatii cu apel selectiv.
Art. 39. Instalatiile cu apel selectiv se utilizeaza pentru regulatoarele de circulatie, R.V.S., D.E.F.,
legaturile de uz general, de manevra, C.T. si întretinerea caii.
De regula, posturile echipate cu aparataj cu apel selectiv vor fi dotate cu cofrete de constatare.
Circuitele aeriene echipate cu aparataj cu apel selectiv, care sunt baze pentru sistemele de curenti
purtatori, vor fi introduse aerian în cladirile statiilor si haltelor.
De la punctul de introducere în cladire pâna la postul secundar, se vor utiliza conductoare de cupru
de minimum 1,5mm2 izolate si torsadate în perechi.
Art. 40. Instalatiile cu apel selectiv trebuie sa îndeplineasca urmatoarele conditii tehnice:
1. Postul central:
a) în timpul transmiterii apelului sa nu se produca pocnituri sau reactie acustica în sistemul de
receptie al operatorului;
b) în caz de defectare sau întrerupere a alimentarii de la reteaua de curent alternativ, sa permita
trecerea pe garnitura de convorbire de rezerva;
c) nivelul armonicelor impulsurilor de selectie sa nu depaseasca + 0,8 Np (apel inductiv);
d) sa primeasca confirmarea efectuarii apelului;
e) toate frecventele de apel sa aiba nivelul egal în linie (apel în cod de frecventa);
f) frecventa semnalelor de apel nu trebuie sa aiba o deviatie mai mare de 3 Hz (apel în cod de
frecventa).
2. Postul secundar:
a) impedanta de intrare masurata la 800 Hz sa nu fie mai mica de 2000 când receptorul este
ridicat de pe furca;
b) sa transmita spre postul central controlul receptionarii apelului;
c) nivelul semnalului de control al apelului sa fie de - 1,5 Np;
d) la punctul cel mai îndepartat, tensiunea de apel sa nu fie mai mica decât dublul tensiunii minime
de functionare (apel inductiv) sau nivelul frecventelor de apel sa nu fie mai mic decât nivelul minim de
receptie prevazut de fabricant (apel în cod de frecventa).
Art. 41. C.T.M.F. servesc pentru concentrarea legaturilor I.D.M. cu posturile de macazuri, cai
libere, circuite de semnalizare, coloane de convorbire, dulapurile semnalelor de bloc si alte posturi
prevazute în ordinele normative în vigoare.
C.T.M.F. se monteaza în birourile de miscare, la posturile de manevra si la operatorii de registru
unde sunt mai mult de trei comunicatii ce se pot introduce în C.T.M.F.
Art.42. C.T.M.F. trebuie sa satisfaca urmatoarele conditii tehnice:
a) circuitele de cai libere, de semnalizare si R.C. sa nu se poata cupla între ele si nici cu alte
circuite legate la schimbator;
b) circuitele posturilor de macaze sa nu se poata conecta decât numai între ele si sa perminta apelul
acustic între ele fara interventia I.D.M.;
c) la statiile centralizate electrodinamic, sa permita transferul de convorbiri între alte circuite, în
afara celor de mai sus, dupa necesitatile exploatarii;
d) sa permita I.D.M. ca printr-o manipulare simpla sa poata trece pe garnitura de convorbire de
rezerva;
e) apelul sa se faca optic si acustic;
f) circuitele de cai libere vor functiona de regula numai pe echipamente B.L.
Art. 43. C.T.M.F. se utilizeaza si pentru concentrarea legaturilor de tip BL, BC, automate ale
dispecerilor energetici feroviari în care caz transferul de convorbiri între diferitele legaturi se face conform
P.T.E.(plan tehnic de exploatare).
17
5.3.2.3. Aparate telefonice.
18
5.3.2.6. Instalatii de teleconferinta.
Art. 54. Amplificatoarele dublu sens se instaleaza la operatorii R.C., R.V.S., R.C.R., D.E.F.,
comerciali, la I.D.M., precum si la alte puncte de lucru unde numarul convorbirilor telefonice depaseste
cifra de 50 într-o tura de serviciu.
Art. 55. Amplificatoarele dublu sens trebuie sa îndeplineasca urmatoarele conditii tehnice:
a) sa permita efectuarea convorbirilor în dublu sens, fara dispozitive de comutare mecanica;
b) sa fie adaptate liniilor pe care lucreaza, astfel ca reactiile acustice sa fie minime.
Art. 56. Sistemele telefonice de curenti purtatori trebuie sa îndeplineasca urmatoarele conditii
tehnice:
a) nivelurile de emisie pentru terminale si repetoare care functioneaza pe circuite aeriene nu vor fi
mai mari de + 2,1 Np, iar pentru linii în cablu + 0,8 Np;
b) nivelurile de receptie pentru terminalele si repetoarele care functioneaza pe circuitele aeriene
nu vor fi mai mici de - 3 Np;
c) frecventele superioare de emisie, vor fi orientate, de regula, în sensul de la Bucuresti spre
exterior;
d) filtrele de ocolire si de trecere nu trebuie sa prezinte o atenuare mai mare de 0,15 Np în banda
de trecere, iar în banda de taiere trebuie sa prezinte o atenuare mai mare de 5 Np.
19
5.3.2.9. Centrale telefonice automate.
Art. 57. Centralele telefonice automate se instaleaza în toate centrele de comunicatii feroviare. De
regula, legaturile telefonice dintre centrale se automatizeaza.
Art. 58. Centralele telefonice automate trebuie sa îndeplineasca urmatoarele conditii tehnice:
a) sa transmita corect semnalele specifice (ton de disc, de ocupat, de confirmare a apelului, de
identitate vocala a CTA) si de deranjament;
b) sa asigure selectarea corecta a posturilor urbane si interurbane si sa nu permita anularea
accidentala a legaturilor stabilite.
Art. 59. Instalatiile telegrafice sunt utilizate pentru transmiterea comunicatiilor rapide în scris,
între conducerea Cailor Ferate Romane, regionale, R.C.-uri unele statii de dispozitie si triaje. De
asemenea, se utilizeaza pentru legaturi între triaje spre a obtine date cu privire la compunerea trenurilor
(preavizarea brutului).
Art. 60. Instalatiile telegrafice trebuie sa îndeplineasca urmatoarele conditii tehnice:
a) sa emita si sa receptioneze corect textul transmis;
b) sa nu produca armonici în linie cu nivel mai mare de + 0,8 Np;
c) tensiunea impulsurilor în linie sa nu depaseasca 60 V;
d) pe liniile T.T. supuse influentei retelelor de înalta tensiune nu sunt admise legaturile telegrafice
cu întoarcere prin pamânat;
e) centralele telegrafice automate sa transmita corect semnalele specifice (invitare la selectie, liber,
ocupat, semnale de deranjament), sa asigure selectarea corecta a posturilor telegrafice de abonat, locale si
interurbane si sa nu produca anularea accidentala a legaturii stabilite.
Art. 61. Sistemele telegrafice de curenti purtatori trebuie sa îndeplineasca urmatoarele conditii
tehnice:
a) la conectarea pe caile telefonice sa se respecte recomandarile ITU - T privind ecartul fata la
nivelul semnalului telefonic în punctul de conectare;
b) frecventele de emisie ale canalelor telegrafice nu trebuie sa aiba o deviatie mai mare de 2 Hz
fata de frecventa nominala;
c) receptorul fiecarui canal telegrafic trebuie sa semnalizeze optic si acustic lipsa sau receptia sub
nivelul minim a frecventelor de canal.
Art. 62. Utilizarea si conditiile tehnice minime sunt prevazute in “ Instructia privind utilizarea,
intretinerea si repararea radiotelefoanelor ”.
Art. 63. Radioreleele trebuie sa îndeplineasca urmatoarele conditii tehnice:
a) sa lucreze în benzile alocate de I.G.R. ;
b) pentru aceste benzi trebuie sa se respecte: ecartul între frecventa de emisie si cea de receptie
ale aceluiasi echipament, ecartul între frecventele de emsie a doua emitatoare ce emit din acelasi
amplasament;
c) sa utilizeze antene directive, a caror caracteristici si orientare sa fie conforme proiectului de
instalare aprobat.
Art. 64. Instalatiile de ceasuri electrice sau electronice se monteaza în cladiri administrative, triaje,
complexe si statii feroviare. Ceasurile secundare ale acestor instalatii se monteaza pe cladirile statiilor de
20
calatori, peroane, copertine, birourile I.D.M., operatori, sali de asteptare, case de bilete, birouri de
informatii, precum si în alte locuri de munca legate de siguranta circulatiei sau de exploatare, stabilite de
conducerea C.N.C.F “CFR”-S.A sau a regionalelor de infrastructura.
Art. 65. Instalatiile de ceasuri electrice sau electronice trebuie sa îndeplineasca urmatoarele
conditii tehnice:
a) impulsurile de actionare a ceasurilor electrice secundare sa se transmita la intervale de 30 sau
60 secunde;
b) fiecare circuit secundar de ceasuri electrice se va echipa cu maximum 15 electromecanisme de
ceas;
c) tensiunea minima a impulsurilor de actionare la capatul circuitului va fi mai mare cu 25% fata
de tensiunea minima necesara pentru actionarea sigura a ceasului electric secundar cel mai
îndepartat (masurata în sarcina);
d) ceasurile electronice cu afisaj digital sa afiseze minutele si orele. Orele se vor afisa de la 0 la
23;
e) ceasurile amplasate pentru uzul publicului calator trebuie sa aiba asigurata vizibilitatea atât ziua
cât si noaptea.
Art. 68. Instalatiile utilizate pentru avizarea publicului calator se monteaza în statiile de cale ferata
pe peroane, în salile de asteptare, la birourile de informatii.
De regula se folosesc: instalatii de sonorizare, instalatii de ceasoficare si instalatii de teleafisaj.
Art. 69. Instalatiile de teleafisaj trebuie sa îndeplineasca urmatoarele conditii tehnice:
a) tipul de afisaj utilizat sa fie vizibil în conditii normale atât ziua cât si noaptea;
b) amplasarea panourilor sau dispozitivelor de afisaj trebuie sa permita o vizibilitate buna;
c) sa nu permita afisarea de informatii eronate sau care nu au legatura cu traficul feroviar. In
situatia de deranjament, afisajul sa se poata sterge;
Art. 70. Instalatiile pentru transmisii de date sunt formate din nodurile de comutare date,
modemurile pentru interconectarea nodurilor si pentru legarea terminalelor si a calculatoarelor la nod si
terminalele pentru transmisii de date.Aceste instalatii trebuie sa îndeplineasca conditiile tehnice minime
impuse de documentatia tehnica de fabricatie, încadrându-se în normele si recomandarile ITU - T.
21
Art. 71. Instalatiile de electroalimentare trebuie sa îndeplineasca urmatoarele conditii tehnice
minime:
a) sa asigure continuitatea alimentarii instalatiilor T.T.R. chiar si în cazul unei întreruperi a retelei
electrice de minimum 24 ore;
b) tensiunile de alimentare furnizate de redresoare si acumulatoare sa nu varieze mai mult de
5%;
c) redresoarele sa debiteze curentii normali fara ca transformatoarele si celulele redresoare sa se
supraâncalzeasca (maximum 70 grade C.);
d) redresoarele sa fie prevazute cu sigurante fuzibile calibrate atât la intrare cât si la iesire.
e) acumulatoarele cu placi de plumb care functioneaza în regim de tampon sa se mentina încarcate
permanent: o tensiune de tampon de 2,23 V pe element, densitate 1,20 - 1,21 (baterii stationare) sau 1,26
- 1,28 (baterii portabile, mobile)
Tensiunea pe un asemenea element de baterie nu are voie sa scada sub 1,8 V iar densitatea sub
1,18 grade Baume;
f) bateriile de acumulatoare stationare trebuie sa fie protejate antiseismic;
g) acumulatoarele de tip alcalin Ni-Cd utilizate pentru echipamentele radiotelefon portabile trebuie
sa nu permita scurgeri de electrolit în timpul functionarii. Bateria de acumulatori trebuie sa aiba sistem de
prindere si terminale electrice pe care sa fie inscriptionate polaritatile pentru conectarea la radiotelefon sau
încarcator;
h) încarcatoarele utilizate pentru acumulatori Ni-Cd destinate radiotelefoanelor portabile sa fie
dotate cu dispozitive de decuplare-cuplare automata a incarcarii, atunci cînd tensiunea pe element a ajuns
la valoarea de încarcare (1,48 V) respectiv capacitatea a scazut la 0,95 din valoarea nominala (1 V pe
element fata de 1,25 V nominal). Pâna la dotarea cu asemenea încarcatoare se pot utiliza în continuare si
actualele încarcatoare din dotare.
Tabelul 2
Rezistentele electrice ale prizelor de pamint
22
Nr. Felul instalatiilor Rezistenta Obs.
crt. [ohm ]
1. a) Prize de protectie.
Eclatoare cu virfuri de pe stilpii liniilor aeriene, parafulgerelor,
cutiilor de trecere de la linia aeriana la cablul protectoarelor de la
posturile telefonice izolate (cabine acari, cantonieri etc.) si cablurile
aeriene. 10 - 30
i) se vor respecta si celelalte prevederi din standarade, în toate cazurile de lucrari noi sau R.K.
Art. 74. Instalatiile de protectie contra efectelor daunatoare ale descarcarilor atmosferice si
inductiei de la liniile de energie electrica trebuie sa îndeplineasca urmatoarele conditii tehnice minime:
1. Sa asigure protectia contra supratensiunilor si supraintensitatilor actionând la o tensiune maxima
de 350 V dar nu mai mica de 220 V. In caz de deteriorare a tuburilor de descarcare, protectoarele sa
asigure punerea la pamânt a liniei.
Tuburile fuzibile sa fie calibrate pentru a actiona la o intensitate maxima de 3 A.
2. Eclatorul cu vârfuri va fi prevazut cu spatiu disruptiv de 0,3 mm.
3. Se vor respecta si celelalte prevederi ale STAS 4482.
Art. 75. Instalatiile interioare de fire sunt cuprinse între capul de cablu de introducere sau
protectori si aparate.
Ele trebuie sa îndeplineasca urmatoarele conditii tehnice minime :
a) materialul utilizat pentru conductoare sa fie cupru de minimum 0,5 mm diametru, în afara de
firele posturilor telefonice de exploatare, care pot fi de otel zincat. Izolatia conductoarelor va fi de
cauciuc, policlorura de vinil sau alt material izolant superior acestora.
b) la instalatiile cu mai mult de sase circuite se pot utiliza cabluri telefonice sub plumb sau izolate
în policlorura de vinil, racordate la reglete cu cutii terminale;
c) firele circuitelor sa fie torsadate în perechi si racordate la reglete terminale, daca numarul
depaseste patru perechi. Cutiile terminale se vor proteja contra deteriorarilor si prafului;
d) rezistenta de izolatie între fire si fata de pamânat sa fie de minimum 20 M;
e) conexiunile sa fie sudate cu cositor, în afara de cele la care prinderea se face prin suruburi,
roluire sau alt sistem.
23
6. ORGANIZAREA LUCRARILOR DE INTRETINERE SI DE REPARATII.
6.1. FELUL LUCRARILOR DE INTRETINERE SI DE REPARATII.
24
6.2.1. Lucrarile de întretinere tehnica.
Art. 78. Lucrarile de întretinere tehnica (denumite pe scurt "de întretinere") constau în verificarea
periodica a starii tehnice a instalatiilor în cadrul careia se efectueaza reglari ale aparatelor, mici reparatii la
instalatii, curatarea si ungerea lor, verificarea prin masuratori a caracteristicilor electrice.
Lucrarile de întretinere au ca scop verificarea îndeplinirii conditiilor tehnice minime ale instalatiilor
si mentinerea acestor instalatii în limitele de buna functionare, atât prin prevenirea producerii unor defecte,
cât si prin înlaturarea pe loc a defectiunilor (acolo unde este posibil).
Dupa caz, când necesitatile impun se pot face si înlocuiri de piese si de accesorii uzate sau defecte.
Lucrarile ce depasesc posibilitatile formatiilor de lucru de întretinere tehnica vor fi raportate zonei
de telecomunicatii, care va stabili modul de remediere.
Lucrarile de reparatie la aparatajul interschimbabil se vor face de regula la sediul districtului sau
laboratorului, dupa înlocuirea pe teren cu aparataj din rezerva. Ele se considera tot lucrari de întretinere
tehnica.
Art. 79. Lucrarile de întretinere se executa, la instalatiile T.T.R. la perioadele indicate în tabelul 3
(periodicitatea lucrarilor de întretinere tehnica).
In lunile când lucrarile de întretinere care se executa de personal cu functii diferite se suprapun, ele
se vor programa la aceeasi data.
Daca natura instalatiilor si volumul lucrarii impun executarea lucrarilor de întretinere de catre mai
multi angajati, ele se vor executa în echipa.
La salile de aparataj de la sediul regionalelor , grupurilor R.C. se prevad ture obligatorii compuse
dintr-un singur salariat.
Se poate mari numarul salariatilor din tura sau se pot infiinta ture noi în situatii deosebite, cu
aprobarea A.T.C.F.R..
In restul statiilor, unde volumul si solicitarea instalatiilor le justifica, se prevede, de la caz la caz,
consemn la domiciliu sau doua schimburi, completat cu consemn la domiciliu sau regim de incazarmare.
La centralele telefonice si telegrafice automate de tipul TESLA-BASA necuprinse în prevederile
punctului a si care au o capacitate mai mare de 200 linii echivalente se prevede tura obligatorie compusa
dintr-un singur salariat.
La centralele telefonice si telegrafice automate electromecanice se prevede în program de zi
personalul necesar pentru spalarea, ungerea, reglarea, înlocuirea pieselor uzate si pentru reparatii
periodice si accidentale la echipamentele în miscare;
Sursele de electroalimentare si prizele de protectie si de lucru au aceeasi periodicitate de
întretinere ca si instalatiile pe care le deservesc.
Tabelul 3.
25
Legenda semnelor de periodicitate:
Sp...............saptamânal
L ...............lunar
T ...............trimestrial
S ...............semestrial
Art. 80. Lucrarile de interventie corectiva se executa la urmatoarele instalatii T.T.R. la care nu se
mai executa lucrari periodice de întretinere tehnica:
a) instalatii de comunicatii la mare distanta (multiplexe telefonice, telegrafice, radiorelee);
b) instalatii de ceasoficare;
c) instalatii de avizarea publicului calator cu exceptia statiilor în care opresc rapide si accelerate;
d) centrale telefonice electronice;
e) instalatii si echipamente pentru transmisii de date, cu exceptia echipamentelor cu piese in
miscare;
f) cabluri telefonice locale;
g) instalatii de exploatare din linie curenta necuprinse la siguranta circulatiei;
h) radiotelefoane cu exceptia celor utilizate pentru legatura sol-tren si operatiile de manevra;
i) telefoane automate, BL si BC necuprinse la instalatiile pentru siguranta circulatiei;
j) instalatii de secretariat si interfoane;
k) circuite interioare de fire.
Art. 81. Lucrarile de interventie corectiva au drept scop remedierea defectiunilor produse si
aducerea instalatiei T.T.R. la conditiile tehnice minime din prezenta instructie si se executa la fel ca si
lucrarile periodice de întretinere tehnica, însa numai atunci când instalatiile T.T.R. se defecteaza sau nu
mai îndeplinesc conditiile tehnice minime de functionare.
Art. 82. Reparatiile curente se executa la liniile aeriene T.T., la introducerile aeriene si la liniile în
cablu.
Reparatiile curente se fac în cazul când instalatiile susmentionate nu mai pot fi readuse la conditiile
tehnice minime prin lucrarile de întretinere conform periodicitatilor cuprinse în tabelul 4.
Tabelul 4.
Periodicitatea reparatiilor la instalatiile T.T.R.
Nr. Denumirea instalatiei Perioada de timp la care se Cine executa
crt fac lucrarea
.
Reparatii Reparatii
curente capitale
1. Linii si cabluri aeriene de telecomunicatii La 4 ani. La 12 ani. Pentru RC se
( stalpi, circuite, cabluri, traverse, executa de echipe
console, etc. ). constituite pe zonele
de telecomunicatii.
2. Retele si canalizatii subterane de La 6 ani. La 20 ani. Idem.
telecomunicatii urbane si interurbane.
3. Aparatajul instalatiior pentru siguranta - La 10 ani
circulatiei
4. Centrale telefonice si telegrafice automate - La 15 ani
electromecanice.
5. Restul aparatajelor electromecanice de la - La 15 ani
instalatiile de exploatare.
6. Baterii stationare de acumulatoare. - La 10 ani
26
6.2.4. Reparatii capitale.
Art. 87. Reparatiile accidentale au drept scop remedierea defectiunilor produse de evenimente,
calamitati sau alte cauze cu caracter neprevazut. Reparatiile accidentale având caracter de urgenta vor fi
executate si în mod provizoriu, fara respectarea conditiilor minime prevazute la capitolul 5, exceptie
facând cele referitoare la gabaritele fata de calea ferata si de liniile de energie.
In aceste situatii se vor respecta regulile stabilite de conducerea C.N.C.F. “CFR” – S.A..
Dupa terminarea reparatiilor accidentale provizorii, se vor lua imediat masuri pentru aducerea
instalatiilor în conditiile minime prevazute la capitolul 5.
Art. 88. Masuratorile electrice au ca scop constatarea starii electrice a instalatiilor, în vederea
reglarii lor si a prevenirii si depistarii deranjamentelor.
Instalatiile la care se fac masuratori si perioadele respective sunt aratate la punctul 7.4.
27
- tabelul de materiale;
- manopera, exprimata în oameni x zile.
In caz de modificari de planuri si scheme ale instalatiilor documentatia va contine si proiectul
respectiv.
Documentatia se întocmeste pe baza constatarii gradului de uzura a liniilor T.T., a introducerilor
aeriene si a cablurilor.
Constatarea se face de catre delegatul zonei de telecomunicatii în functia de inginer, cel putin, împreuna cu
sefii de districte.
Art. 92. Reparatiile curente se executa de echipe conduse de un electromecanic T.T.R. I, II.
Art. 93. Seful zonei de telecomunicatii va lua masuri pentru pregatirea lucrarilor de reparatii
curente prin : repararea si procurarea sculelor si utilajelor necesare, aprovizionarea cu materialele si
echipamentul de protectie, asigurarea mijloacelor de transport.
In perioada de iarna, în caz de timp nefavorabil executarii de lucrari R.C., seful zonei de
telecomunicatii va lua masuri pentru repartizarea personalului echipelor R.C. la alte lucrari (întretinere,
echipe de interventii etc.).
Art. 94. Reparatiile curente se receptioneaza de personalul tehnic al zonei de telecomunicatii
respective, împreuna cu seful districtului în raza caruia se afla instalatia reparata, conducatorul lucrarii de
reparatie si salariatul care urmeaza sa întretina instalatia respectiva. Receptia se efectueaza dupa
terminarea completa a lucrarilor de pe distanta planificata.
Art. 95. Derogari de la periodicitatea lucrarilor de întretinere si reparatii curente pot fi aprobate
numai de conducerea Agentiei de Telecomunicatii C.F.R. , la propunerea zonelor de telecomunicatii.
Art. 96. Lucrarile de întretinere si reparare a instalatiilor de pe teren trebuie sa se faca în mod
obisnuit fara întreruperea comunicatiilor sau scoaterea din functiune a instalatiilor.
In cazul când acest lucru nu este posibil, se vor scoate din functiune instalatiile pe o durata cât mai
mica si în intervalele cu cea mai redusa circulatie.
Scoaterile din functiune se fac conform reglementarilor de la capitolul 8.
In timpul executarii lucrarilor de întretinere si reparatii, trebuie sa fie organizat controlul
functionarii permanente a comunicatiilor.
La terminarea zilei de lucru sau a lucrarii, personalul nu va parasi locul de munca decât dupa ce
conducatorul lucrarii a facut constatarea bunei functionari a tuturor comunicatiilor si verificarea ca nu s-au
executat si lasat lucrari provizorii, care sa poata provoca deranjamente.
Art. 97. Aparatele care nu pot fi reparate pe loc fara a necesita scoaterea din functiune a
instalatiilor vor fi demontate si înlocuite cu aparate de acelasi tip, din rezerva. Ele se vor repara la sediul
districtului sau în laboratoare, exceptie facând aparatajul greu transportabil sau pentru care nu exista
rezerve, care va fi reparat pe loc, luându-se masuri speciale în acest scop.
Art. 98. In vederea înlocuirii aparatelor ce se scot din instalatie pentru a fi reparate, fiecare sectie
trebuie sa posede urmatoarele rezerve minimale:
a) pentru fiecare 100 aparate instalate:
- telefoane B.L. buc. 6
buc. 6
- telefoane B.C. buc. 4
buc. 4
- telefoane automate buc. 4
buc. 4
- C.T.M.F. buc. 8
- sonerii polarizate exterioare buc. 8
- radiotelefoane buc. 25
buc.25
- acumulatoare portabile de rezerva buc. 25
(pentru radiotelefoane)
buc.25
- post secundar cu apel selectiv buc. 8
(de fiecare tip)
- difuzoare exterioare buc. 6
buc. 6
- ceasuri electrice buc. 5
28
buc. 5
- flapuri (pentru instalatii teleafisaj) buc. 5 ( pentru fiecare tip)
- subansamble transmisii de date buc. 1 (pentru fiecare tip de subansamblu)
b) în afara de aceste aparate, va trebui sa mai posede:
- bobine translatoare buc. 6
buc. 6
- panouri electroalimentare buc. 2
buc. 2
- filtre de linie buc. 2
buc. 2
- amplificatoare bilaterale buc. 2
buc. 2
- teleimprimatoare buc. 2
buc. 2
- centrale cu apel selectiv buc. 1 ( pentru fiecare tip)
buc .1
(pentru fiecare tip)
- redresoare pentru încarcarea bateriilor buc. 2
de acumulatoare stationare
- amplificatoare de putere buc. 2
- subansamble electronice pt. inst. de buc. 1 (pentru fiecare tip)
teleafisaj si CTA electronice
- monitoare TV buc. 2
-
-
- Art. 99. Reparatiile capitale se executa pe portiunile de linii si la instalatiile care se
stabilesc prin planul de reparatii capitale al C.N.C.F.”C.F.R”-S.A.. la propunerea zonelor de
telecomunicatii (plan de durata), cu avizul Agentiei de Telecomunicatii C.F.R..
Ele se executa pe baza de proiect, care se întocmeste, se verifica si se aproba conform
normelor în vigoare. La liniile aeriene si în cablu reparatiile capitale se executa cu echipe
organizate si dotate special în acest scop.
Aparatajele greu transportabile se pot repara pe loc, luându-se masuri corespunatoare.
Art. 100. Receptia lucrarilor de reparatii capitale se face conform reglementarilor în
vigoare.
Art. 101. La instalatiile si pe portiunile de linii T.T. la care se executa într-un an reparatii
capitale, nu se vor programa în acel an reparatii curente, operatiile corespunzatoare executându-se
în cadrul reparatiilor capitale programate.
De asemenea, reparatiile curente la liniile aeriene T.T. nu se vor programa decât în al
saselea an de la executarea reparatiilor capitale, pe portiunea de linie respectiva; la liniile T.T.
reconstituite sau nou construite, reparatiile curente se vor programa începând cel mai devreme cu
al saselea an de exploatare, în functie de starea liniei dupa acest interval de timp.
Reparatiile curente la liniile TT în cablu nu se vor programa decât în al zecelea an de la
executarea reparatiilor capitale pe portiunea de linie respectiva; la cablele nou pozate reparatiile
curente se vor programa începând cel mai devreme cu al zecelea an de exploatare.
Art. 102. Reparatiile accidentale se executa la instalatiile distruse, total sau partial, de
calamitati sau evenimente de cale ferata. Lucrarile de reparatii accidentale încep imediat dupa
avizare sau constatare. Pe perioade scurte, ele pot avea caracter de provizorat, urmând ca în
continuare sa se definitiveze, pâna la aducerea instalatiilor în stare normala.
Art. 103. Lucrarile de reparatii accidentale se receptioneaza dupa definitivarea acestora de
aceleasi organe care receptioneaza lucrarile cu care sunt asimilate acestea.
Art. 104. Masuratorile electrice se executa pe baza unor programe anuale si lunare
intocmite de:
- Zona de Telecomunicatii pentru masuratorile pe care le executa districtele de
telecomunicatii si biroul zonal de masuratori. Programul de masuratori executat de biroul de
masuratori zonal va fi corelat cu programul de masuratori al Serviciul Management Retea si
Laborator Central.
29
- Agentia de Telecomunicatii C.F.R. pentru masuratorile pe care le executa Serviciul
Management Retea si Laborator Central.
30
7. OPERATIILE CARE SE EXECUTA IN CADRUL LUCRARILOR DE
INTRETINERE TEHNICA SI REPARATII
7.1. LUCRARI DE INTRETINERE TEHNICA SI INTERVENTIE CORECTIVA
31
Art. 106. In cadrul lucrarilor de întretinere sau interventie corectiva se executa urmatoarele
operatii:
a) îndreptarea reperelor de cablu deplasate si înlocuirea celor deteriorate sau lipsa precum si
revopsirea lor (revopsirea se face anual);
b) acoperirea cu pamânt a portiunilor de cablu descoperite;
c) repararea defectelor mici la protectia exterioara a cablurilor pe poduri, viaducte, tunele;
d) consolidarea suspensiei cablurilor aeriene;
e) revizia starii mecanice a prizelor de pamânt de la repartitoare, cutiile terminale si cutiile de
protectie;
f) verificarea dispozitivelor de protectie electrica si înlocuirea protectoarelor arse sau defecte,
precum si a regletelor din repartitoare si cutii cap de cablu;
g) curatirea separatoarelor de la cutiile de cablu, terminale si de trecere si înlocuirea puntilor
necorespunzatoare cu fir saritor, rearanjarea celor existente, inclusiv sudarea firelor;
h) controlul sudurii între mantaua cablului si cutiile terminale, cap de cablu sau de trecere,
refixarea cutiilor, înlocuirea bornelor, arcurilor si regletelor defecte;
i) verificarea starii canalelor de beton (la cablurile urbane) si a camerelor de tragere; scoaterea apei
si curatirea de depuneri; revizia cablurilor din aceste camere si canale, identificarea cablurilor si sudarea
camasii de plumb;
j) verificarea si repararea încuietorilor la instalatii terminale, cutii de distributie, de protectie si nise;
k) refacerea evidentei circuitelor din cabluri la repartitoare, instalatiile terminale, cutiile de trecere;
l) refacerea protectiei mecanice a cablurilor la subtraversari de râuri, drumuri, cai ferate si la
introduceri în cladiri sau pe stâlpi;
Art. 107. In cadrul lucrarilor de întretinere sau interventie corectiva a aparatajului, se executa
urmatoarele lucrari cu caracter general:
a) deschiderea aparatului, curatirea de praf si verificarea vizuala a pieselor componente;
b) demontarea organelor componente ale aparatajului, înlocuirea pieselor marunte si accesoriilor
uzate, care nu mai pot fi reparate;
c) repararea si reajustarea pieselor mai putin uzate, care se mai pot repara;
d) refacerea cablajului (conexiunilor interioare) uzate;
e) strângerea clemelor si a suruburilor, reglarea contactelor si ungerea, dupa caz, a diferitelor
piese mobile;
f) încercarea functionarii corecte a aparatajului si masurarea caracteristicilor electrice;
g) masurarea tensiunilor si intensitatilor si înlaturarea pe loc a cauzelor, când tensiunile si
intensitatile nu sunt în limitele prescrise de documentele instalatiei.
La centralele telefonice automate electromecanice se va efectua spalarea, reglarea, ungerea si
înlocuirea pieselor uzate ale organelor în miscare pe baza de program, cu respectarea periodicitatii din
tabelul 3.
In afara de aceste lucrari, la fiecare instalatie se vor executa operatiile specifice fiecarui tip de
aparat, dupa documentatia respectiva.
32
7.1.5. Instalatii interioare de fire.
Art. 110. In cadrul lucrarilor de întretinere sau interventie corectiva se executa urmatoarele
lucrari:
a) verificarea starii conductorilor si lipirea sau strângerea conexiunilor slabite;
b) verificarea protectiei mecanice a firelor de legatura si readucerea la normal a celor deteriorate;
c) refacerea prizelor la care, prin masuratori, s-a constatat ca au rezistente mai mari decât cele
admisibile.
Art. 111. In cadrul lucrarilor de întretinere sau interventie corectiva se executa urmatoarele lucrari:
1. La elementele galvanice:
a) masurarea tensiunilor (bateria fiind în sarcina) se face prin masurarea tensiunii întregii baterii
si, daca se constata ca tensiunea nu este cea prescrisa pentru regimul de lucru respectiv, se masoara si
fiecare element în parte, stabilindu-se cauzele pentru care elementele nu au tensiunea normala si luându-se
masuri de înlocuire sau reparare a elementului defect;
b) curatirea de depunerile de saruri si de oxizi a elementelor si a legaturilor dintre elemente;
c) completarea electrolitului, când nivelul a scazut sub cel normal;
d) curatirea de saruri si murdarie a vaselor si rafturilor. Elementele se vor reface pe baza unui
program care se întocmeste tinând cont de gradul de solicitare al acestora;
e) refacerea elementelor se va face astfel încât instalatia respectiva sa nu ramâna fara curent iar
intensitatea de lucru sa nu scada cu mai mult de 20 % din intensitarea normala.
2. La bateriile de acumulatoare.
a) masurarea tensiunii în sarcina (fara redresor) la fiecare element în parte si readucerea la normal
a elementelor cu valori necorespunzatare;
b) masurarea densitatii fiecarui element în parte, cu densimetrul la bateriile de acumulatoare cu
plumb si aducerea la normal a celor necorespunzatoare;
c) completarea electrolitului cu apa distilata pâna la nivelul normal;
d) curatirea bornelor de legatura, stergerea exteriorului de acid si umezeala, ungerea bornelor cu
vaselina neacida;
e) înlocuirea placilor deformate sau rupte;
f) curatirea placilor cu început de sulfatare;
g) eliminarea depozitului de namol strâns pe fundul vasului;
h) refacerea barelor si puntilor de legatura deteriorate;
i) înlocuirea bacurilor crapate.
3. La panourile de electroalimentare:
a) masurarea tensiunilor si aducerea lor la limitele prescrise;
b) reglarea curentului de încarcare, pentru a mentine bateriile de acumulatoare la gradul de
încarcare prescris;
c) schimbarea elementelor componente care au atins limita de uzura sau prezinta defectiuni (placi
redresoare, condensatoare, becuri, etc);
d) rebobinarea transfomatoarelor care prezinta încalzire anormala si înlocuirea cablajului interior
de conexiune necorespunzator;
e) curatirea prafului din interior si exterior.
33
AERIENE, LINII IN CABLU SI INTRODUCERI IN CABLU
Art. 112. Operatiile care se executa de echipele de lucrari în cadrul reparatiilor curente sunt cele
prevazute în documentatia respectiva.
La întocmirea documentatiei se va tine seama de operatiile specificate la acest subcapitol, alegandu-
se cele impuse de starea liniilor si introducerilor si de conditiile minime, necesar a fi îndeplinite.
Art.113. In cadrul reparatiei curente, se fac urmatoarele operatii:
a. înlocuirea stâlpilor care au atins limita de uzura;
b) înlocuirea armaturii stâlpilor (traverse, console, suporti) ajunse la limita de uzura sau
necorespunzatoare, si normalizarea profilului;
c) înlocuirea partiala a firelor care au ajuns la limita de uzura sau au prea multe noduri;
d) refacerea paratrasnetelor existente sau executarea de paratrasnete noi la stâlpii din zonele cu
descarcari electrice intense;
e) numerotarea stâlpilor înlocuiti si refacerea numerotarii existente necorespunzatoare;
f) refacerea schemei de transpunere;
g) înlocuirea, prin cabluri, a introducerilor cu fire aeriene atunci când numarul lor întrece norma
prescrisa.
Cu aprobarea Agentiei de Telecomunicatii C.F.R. în cadrul reparatiilor curente , stâlpii se pot
planta si la rând, iar suporturile curbe, consolele si traversele necorespunzatoare se pot înlocui cu traverse,
console si suporti standard. In scopul asigurarii gabaritului si a asigurarii vizibilitatii semnalelor în incinta
statiilor, cu aprobarea diviziilor de instalatii liniile T.T. se pot standardiza în cadrul reparatiilor curente.
Pe portiunile pe care se executa reparatii curente, în documentatie trebuie sa se prevada si
operatiile respective care se executa în cadrul lucrarilor de întretinere.
Art. 114. Operatiile care se executa de echipele de lucrari în cadrul reparatiilor curente sunt cele
prevazute în documentatia respectiva.
La întocmirea documentatiei se va tine seama de operatiile specificate la acest subcapitol,
alegându-se cele impuse de starea liniilor în cablu si de conditiile minime necesar a fi îndeplinite.
Art. 115. In cadrul reparatiei curente, operatiile sunt urmatoarele:
a) readucerea rezistentei de izolatie a cablurilor si a accesoriilor, precum si a introducerilor în cablu
la valorile normale specificate în fisa protocol a cablului respectiv (prin înlocuiri de portiuni de cablu
defect, mufe oarbe, refaceri de mufe, etc.);
b) repararea, completarea si revopsirea protectiei mecanice a cablurilor pe poduri, viaducte si în
tuneluri;
c) reîntinderea funiei de suspensie a cablurilor aeriene, reasezarea inelelor de suspensie si
înlocuirea celor necorespunzatoare, refacerea legaturilor la stâlpi si mansoane, strângerea clemelor pentru
evitarea alunecarii, repararea sau înlocuirea aparatorilor de lemn sau metalice si a clemelor de
împamântare între funia de suspensie si cablu;
d) la cablurile în canalizare, refacerea captuselilor sub cablu, precum si a legaturilor lor, refacerea
sudurilor sau înlocuirea mansoanelor necorespunzatoare, completarea suportilor si reazemelor de
protectie de plumb, refacerea lucrarilor de protectie împotriva coroziunii electrochimice si a legaturilor de
continuitate a armaturii cablurilor, înlocuirea capacelor de fonta sparte si revopsirea celor ruginite,
refixarea sau înlocuirea garniturilor uzate de la gurile de fonta, mici reparatii de tencuieli la camerele de
tragere si vizitare, readucerea gurilor de fonta la nivelul strazii, refacerea regletelor de sustinere si
refixarea paftalelor cablurilor, precum si revopsirea lor, revizuirea mufelor si a cablurilor în curbe si în
gura conductelor;
e) la instalatiile terminale, deschiderea si examinarea cutiilor terminale si la nevoie completarea lor
cu masa izolanta, precum si vopsirea lor, înlocuirea cutiilor defecte, înlocuirea separatoarelor si
refacerea clemelor necorespunzatoare din cutiile terminale;
Art. 116. Lucrarile la cabluri vor fi astfel organizate, încât sa nu se provoace îndoirea cablurilor
sub o raza mai mica decât 20 ori diametrul cablului. De regula nu se vor executa lucrari la cabluri, atât
timp cât temperatura este sub 0 grade Celsius.In cazuri exceptionale, când trebuie sa se lucreze la cabluri
si la temperaturi sub 0 grade Celsius, se vor lua masuri de protejare cu corturi, în interiorul carora trebuie
sa se asigure o temperatura superioara lui 0 grade Celsius.
34
7.3. REPARATII CAPITALE.
Art. 117. Lucrarile si operatiile care se executa de echipele de lucrari sau în ateliere, în cadrul
reparatiilor capitale,sunt cele prevazute în proiectul de lucrari de R.K. respectiv.
La întocmirea proiectelor se va tine seama de specificatiile de la acest subcapitol, felul si volumul
lucrarilor fiind în functie de constatarile facute pe teren.
Art. 120. La liniile si introducerile în cablu, operatiile care se încadreaza în lucrarile de R.K. sunt
urmatoarele:
a) înlocuirea pe portiuni mai mari a cablurilor degradate sau corodate si rectificarea traseelor
cablurilor;
b) modificarea tipului de instalare a cablurilor, trecerea de la aerian la subteran, de la sapataura la
canalizare etc;
c) modificarea introducerilor în statii si cladiri;
d) înlocuirea mai multor cabluri printr-unul cu capacitate corespunzatoare;
e) modificarea tipului de pupinizare sau depupinizare;
f) resimetrizarea cablurilor interurbane;
g) reconstructia canalizarilor, a camerelor de tragere si a galeriilor de cabluri deteriorate si
rearanjarea cablurilor în aceste camere;
h) refacerea izolatiei contra apei, în camerele de vizitare;
i) amenajari de ventilatii în camerele de tragere ;
j) consolidarea terenurilor fugitive cu ziduri de sprijin si înlocuirea cablurilor existente prin cabluri
cu armatura speciala;
k) mutari sau înlocuiri de instalatii terminale (cutii de trecere, cap de cablu, distributie etc.), pentru
a le aduce în pozitii corespunzatoare sau executari de instalatii terminale noi pentru realizarea unei
utilizari mai rationale a circuitelor;
l) repararea în ateliere a instalatiilor teminale (cutii, dulapuri etc);
35
m) repararea balcoanelor la cutiile terminale, revopsirea lor, repararea scarilor glisante de la
repartitoare.
In proiectele de lucrari de reparatii capitale la cabluri se vor prevedea si toate operatiile necesare
din cadrul lucrarilor de reparatii curente.
Functionarea legaturilor de telecomunicatii în cablu trebuie sa fie asigurata permanet pe timpul
lucrarilor de reparatii. La reparatiile capitale, când prin natura lucrarilor se ivesc cazuri în care nu se
poate asigura continuitatea functionarii legaturilor, se vor putea întrerupe pe timp limitat anumite
comunicatii. Intreruperea comunicatiilor se va face conform capitolului 8.
Art. 121. La aparatajul T.T.R. lucrarile si operatiile din cadrul R.K. sunt urmatoarele:
a) demontarea completa a organelor componente ale aparatelor (când este cazul) si verificarea lor
amanuntita;
b) înlocuirea subansamblelor uzate sau a celor cu uzura morala;
c) adaptarea instalatiilor la functionare cu piese de schimb, care se gasesc în mod curent în
fabricatie;
d) modernizarea instalatiei.
Tabelul 5
Masuratori electrice la liniile aeriene si unitatile executante.
36
telecomunicatii masuratori management
zonal retea si
laborator
central
a) Masuratori de
izolatie, rezistenta
ohmica si asimetrie.
Fisele de masuratori se
intocmesc de districtul
de telecomunicatii.
b) Masuratori de
echivalent in joasa
frecventa.
c) Masuratori de
atenuare in joasa si
inalta frecventa
37
curenti purtatori.
d) Masuratori de
diafonie.
Tabelul 6
Valorile caracteristice si tolerantele liniilor aeriene.
38
2. Rezistenta de izolatie intre - 2M x km - -
conductoarele aceluiasi la umiditate
circuit maxima(pe
timp ploios)
Pe timp
foarte uscat
min. va fi
de cca.40
M x km.
6. Atenuarea circuitelor de
cupru de 3 mm diametru
masurata pe timp uscat.
+ 20 Celsius(a=20 cm)
la 0,8 KHz 4,23mNp/km - - -
la 3 KHz 4,54mNp/km - - -
la 10 KHz 6,05mNp/km - - -
la 30 KHz 10,0mNp/km - - -
la 60 KHz 13,8mNp/km - - -
la 100 KHz 17,9mNp/km - - -
la 150 KHz 22,2mNp/km - - -
7. Atenuarea de diafonie.
- in frecventa vocala - 7,5+1/2 lnR - -
- in inalta frecventa - 5,8+1/2 lnR - -
(la frecventa cea
mai inalta a
sistemului)
OBSERVATII:
La poz.5. Se masoara echivalentul de transmisie a circuitului fizic interurban la 800 Hz , inclusiv
transformatoarele de linie .
39
La poz.6. La masuratorile de atenuare, curba atenuarii în functie de frecventa trebuie sa fie liniara.
La poz.7. R este numarul sectiilor de amplificare de pe circuit.
Art. 127. La circuitele liniilor T.T. din cablu se masoara urmatorii parametri de functionare:
a) rezistenta de izolatie;
b) rezistenta ohmica a firelor :
c) asimetria circuitelor si cuartelor;
d) echivalentul de transmisie;
e) diafonia (para si telediafonia).
Tabelul 7
Masuratorile electrice la cabluri si unitatile executante
Perioada de efectuare a
Nr. masuratorilor si unitatea
crt. Felul cablurilor si executanta Observatii
masuratorilor
District Birou
telecom. masuratori
zonal
a. Cabluri interurbane.
Art. 128. Masuratorile electrice la liniile T.T. în cablu se fac la intervalele si de unitatile specificate
în tabelul 7. Art.
129. Valorile caracteristice si tolerantele admisibile pentru cabluri sunt cele indicate in tabelul 8.
Tabelul 8
Valorile caracteristice si tolerantele la cabluri
Nr. Felul masuratorii Valori caracteristice Tolerante
40
crt.
a. Cabluri interurbane .
2. Asimetria (pe sectiuni de amplificare) Conform fisei tehnice +0,5% fata de valoarea
asimetriei din fisa.
3. Rezistenta de izolatie (intre minimum un fir
si toate celelalte legate la mantaua de
plumb pusa la pamant) :
-circuite directe 10000 M x km
-serie 5000 M x km
Art. 130. La instalatiile interioare de fire masurarea rezistentei de izolatie se face cu ocazia
lucrarilor de interventie corectiva.
Rezistenta de izolatie a fiecarui fir fata de pamânt trebuie sa fie de minimum 20 M.
Art. 131. Rezistenta electrica a prizelor de pamânt trebuie sa fie masurata cel putin o data pe an,
vara pe timp secetos, de catre district.
Art. 132. Rezistentele electrice maxime ale prizelor de pamânt, în functie de numarul si felul
instalatiei racordate, sunt cele din tabelul 2.
Rezistenta electrica a prizelor de pamânt pentru protectia liniilor aeriene si în cablu, contra
infuentei inductive a liniilor de energie, trebuie sa aiba valorile stabilite prin proiectele de executie, dar
maximum 4 .
Aceste valori vor fi trecute în fisele de referinta ale prizelor respective ( tabelul 11, pozitia 10 ).
Art. 133. Masuratorile electrice, perioadele la care se fac si unitatile care le executa sunt cele
specificate în tabelele 9 si 10.
Art. 134. Alte atributii pentru laboratoarele central si zonal :
a) executa reparatii la toate subansamblele instalatiilor T.T.R. cu grad înalt de complexitate
tehnica;
b) executa lucrari de întretinere si reparatii la echipamentele cu complexitate tehnica ridicata;
41
c) asigura asistenta tehnica în situatii deosebite;
d) repara aparatura electronica de masura si control din dotarea unitatii;
e) participa la experimentarea prototipurilor si omologarea acestora;
f) participa la receptia si punerea în functie a instalatiilor;
g) asigura instruirea personalului de întretinere si reparare în vederea punerii în functie si a
exploatarii în continuare;
h) asigura însusirea documentatiei tehnice pentru noile instalatii.
Tabelul 9
0 1 2 3 4 5
a. Echipamente de curenti
purtatori si repetoare de inalta
frecventa.
1. Verificarea tensiunilor de
alimentare:
-pentru comunicatiile magistrale; Z S S Se executa
numai la
terminalele de
curenti
purtatori.
-pentru restul comunicatiilor - A -
42
10. amplitudine:
- la comunicatiile magistrale;
- la comunicatiile dintre regionale - A A
si R.C. - A -
Verificarea dispozitivelor de
11. semnalizare Sp S S
b. Echipamente de curenti
purtatori telegrafice (inclusiv
convertorii telegrafici).
Verificarea tensiunilor de
1. alimentare si din circuitul de lucru Sp A -
al convertorilor (emisie, receptie).
Verificarea sistemului la 25 Hz si
4. reglarea curentilor. L S -
Masurarea distorsiunilor.
5. - S -
Masurarea gamei de reglaj
6. automat al amplificarii, la receptie, - S -
fata de nivelul nominal.
Verificarea instalatiei de
10. semnalizare a releelor si reglarea - S -
lor.
43
c. Instalatii de teleconferinta.
Verificarea tensiunilor de
1. alimentare. Z A -
Verificarea echivalentului.
2. Z A -
Verificarea dispozitivelor de
3. semnalizare si a atenuatoarelor. Sp A -
d. Amplificatoare de joasa
frecventa.
NOTA :
a. Serviciul Management Retea si Laborator Central executa masuratori numai la echipamentele pentru
comunicatiile internationale, magistrale si interregionale.
b. Masuratorile programate executate de Serviciul Management Retea si Laborator Central si de Birourile
de masuratori zonale la sistemele de curenti purtatori se executa numai intre orele 16.00 - 6.00, in zilele
lucratoare.
44
8. MASURI DE SIGURANTA LA EXECUTAREA LUCRARILOR DE
INTRETINERE SI A REPARATIILOR
MASURI CE TREBUIE LUATE DE PERSONALUL T.T.R. CU
OCAZIA EXECUTARII LUCRARILOR
Art. 135. Lucrarile de întretinere si reparare a instalatiilor T.T.R., precum si masuratorile electrice
trebuie sa se faca de regula fara perturbari în comunicatiile respective si fara sa aiba repercusiuni asupra
regularitatii si circulatiei trenurilor.
Când instalatiile nu mai îndeplinesc una sau mai multe din conditiile tehnice, este necesar sa se ia
masuri de scoatere din functie.
Art. 136. Scoaterea din functie planificata a instalatiilor se face numai cu acordul organelor
competente, astfel:
1. Instalatii pentru siguranta circulatiei.
a) instalatiile din incinta statiei, cu acordul I.D.M. sau al operatorului R.C. pe sectiile cu
conducerea centralizata a circulatiei, pentru orice limita de timp;
b) instalatiile dintre doua statii, cu acordul I.D.M. din ambele statii pentru orice limita de timp; pe
sectiile cu conducere centralizata, cu acordul operatorului R.C;
c) regulatoarele de circulatie cu acordul operatorului R.C. pâna la o ora; al sefului R.C.M., pâna
la 12 ore ; al directorului regional de resort, peste 12 ore;
d) instalatiile pentru dispecerul energetic, cu acordul sefului sectiei I.F.T.E. sau al dispecerului
energetic, pâna la o ora; al directorului regional, peste o ora;
45
2. Instalatiile pentru exploatare;
a) comunicatiile magistrale cu aprobarea Agentiei de Telecomunicatii C.F.R. pentru orice limita de
timp;
b) restul instalatiilor pâna la 12 ore, cu acordul sefului de zona de telecomunicatii; peste 12 ore, cu
acordul directorului Agentiei de Telecomunicatii C.F.R..
Art. 137. Inainte de a se începe orice fel de lucrari la aparate sau linii T.T. (întretinere, montaj etc.)
în legatura cu siguranta circulatiei, organul T.T.R. competent va înscrie ora începerii si aproximativ ora
terminarii, instalatia la care intervine, felul lucrarii, ruperea plumbilor si modul cum se executa serviciul în
timpul cât instalatia este eventual scoasa din functiune. Organul care utilizeaza instalatia trebuie sa
semneze de luare la cunostinta.
Inscrierea datelor de mai sus se face astfel:
a) în registrul de revizie a instalatiilor sigurantei circulatiei din statii si din alte locuri de munca
(post reavizare, halta de miscare, etc);
b) în registrul de comenzi (registrul tip) la posturile ajutatoare de miscare, la posturile de macazuri
din linie curenta,la posturile de bariera. Când instalatiile se scot din functie, înscrierea din registru se
retransmsite de organul M sau L prin telefonograma impiegatilor de miscare al punctelor de sectionare.
Inceperea lucrului se face dupa obtinerea aprobarii.
Dupa terminarea lucrarii, organul T.T.R.. înscrie acest lucru în registru si aplica plumburile de
control. Cere apoi organului care utilizeaza instalatia sa faca probele de functionare , sa semneze de luare
la cunostinta si sa anunte, dupa caz, operatorului R.C. sau I.D.M. din statiile vecine, prin telefonograma,
repunerea în stare de functionare a instalatiilor.
Raspunzator pentru înscrierile facute este organul T.T.R.., iar pentru neexecutatrea acestor
înscrieri, organul care le utilizeaza.
Art. 138. De regula aparatajul de telecomunicatii se monteaza în sali de relee C.E.D., în încaperi
sau dulapuri pentru aparataj T.T.R. în nise de protectie, în afara de pupitrele de comanda sau alte aparate
la dispozitia organelor care le utilizeaza. La usa salilor de aparataj, fara personal în tura, se aplica plumburi
de control.
Când aparatajul este instalat direct în încaperile de servici, se aplica plumburi de control astfel:
a) selectoarele R.C., R.V.S. de uz general
b) automatele de statie si cantoane;
c) instalatiile de electroalimentare (cutii, dulapuri de elemente etc.);
d) C.T.M.F. pentru I.D.M.;
f) posturile fixe de radiotelefoane. Nu se aplica plumburi la aparatele telefonice ale posturilor
secundare cu apel selectiv si la cofretele de constatare. Cutiile cap de cablu si de trecere în care sunt
instalate protectoare se vor închide cu chei patrate ce se vor pastra la personalul care le utilizeaza si care
le întretine. Plumburile de control pot fi rupte numai de personalul Tc. si numai în conditiile prevazute la
art.137.
Art. 139. In cazul întreruperii tuturor comunicatiilor, ordinea de restabilire este urmatoarea:
a) circuitele regulatorului de circulatie;
b) circuitele blocului de linie;
c) circuitele legaturilor locale privind circulatia trenurilor inclusiv circuitele posturilor de bariera si
circuitele energo-dispecerului de pe linii electrificate;
d) circuitele legaturilor cu posturile de macazuri;
e) circuitele de telecomanda si telecontrol SCB, IFTE;
f) legaturile magistrale;
g) circuite pentru transmisii de date;
h) restul firelor.
In cazuri de evenimente de cale ferata sau calamitati, imediat dupa avizarea acestora, se va instala
un post telefonic la locul evenimentului, conectat pe un circuit telefonic intercentral sau la coloana de
convorbire.
46
9. EVIDENTA SI DOCUMENTATIA INSTALATIILOR.
47
a. Evidenta primara
Pasportul cablurilor.
2 + - + - -
Registrul utilizarii
3 circuitelor in cablu. + - + - -
Fisa de masuratori in
6 curent alternativ. + + - - -
Fisa de masuratori a
7 prizelor de pamant. + - - - -
Fisa de masuratori de
8 izolatie la cabluri. + + - - -
b. Harti
Schema generala a
1 comunicatiilor fizice. + - + - +
Harta legaturilor
2 interurbane si a + + + + +
centralelor telefonice.
48
5. Harta legaturilor de uz general. + - + - -
c. Documentatie aparataj. ( * * )
1. Scheme de principiu. + + + + +
Descrierea si modul de + + + + +
2. functionare.
3. Scheme de cablaj. + + - - -
OBSERVATII :
- Semnul “ + “ indica necesitatea intocmirii evidentei respective.
- Semnul “ * * “ precizeaza ca documentatia se intocmeste numai pentru aparatajul existent pe raza
de activitate.
Art. 141. Pasportul liniilor aeriene T.T. se întocmeste numai pentru liniile standardizate, dupa
modelul utilizat de Romtelecom.
Intocmirea se face imediat dupa terminarea lucrarilor de reparatii curente; în cazul lucrarilor de
investitii sau reparatiilor capitele, executantul lucrarii este obligat sa predea un exemplar al documentatiei
corectat dupa situatia reala pe teren. Intocmirea celorlalte
evidente se executa de catre fiecare unitate în parte, în conformitate cu sarcinile care rezulta din tabel
odata cu executarea operatiilor respective, în afara de evidenta unitatilor fizice si echivalente, care se
întocmesc în luna decembrie a fiecarui an.
49
a) modul de deservire a instalatiei încredintate si manipularea ei, în caz de deranjament;
b) pastrarea în buna stare a instalatiilor încredintate pentru folosinta si raspunderea asupra
pastrarii întegritatii ;
c) interzicerea accesului altui personal decât de telecomunicatii la interventii sau modificari în
instalatii;
d) interzicerea efectuarii de convorbiri telefonice, în interes particular;
e) avizarea imediata a organelor T.T.R. la ivirea deranjamentelor, atât la aparatele pe care le
folosesc, cât si la circuitele liniilor T.T., daca observa aceasta;
f) înlocuirea fuzibilelor si a tuburilor de descarcare, la dispozitivele pentru care a fost instruit;
g) manipularea cofretelor de constatare la cererea organelor T.T.R., în scopul identificarii si
localizarii deranjamentelor;
h) sefii echipelor L, dotati cu telefoane portative, trebuie sa cunoasca precis circuitul pe care se
racordeaza, sa utilizeze numai telefoane portative verificate de districtul de telecomunicatii si sa nu
produca deranjamente pe circuitele liniei T.T. la care s-au racordat.
Art. 143. Lucrarile privind comunicatiile magistrale cum sunt masuratorile electrice, înlaturarea
deranjamentelor, efectuarea de legaturi operative urgente, crearea de rute ocolitoare sau de circuite de
rezerva în anumite situatii speciale, vor fi coordonate de Agentia de Telecomunicatii C.F.R., ale carui
dispozitii sunt obligatorii.
50
