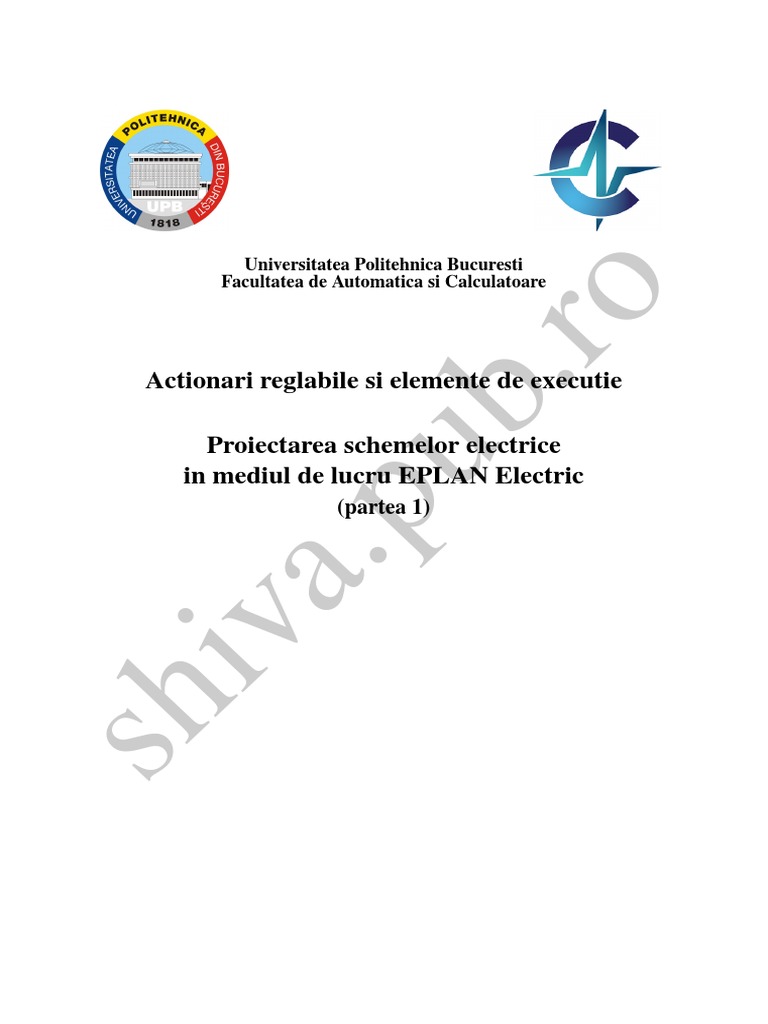

Universitatea Politehnica Bucuresti

Facultatea de Automatica si Calculatoare

.ro
Actionari reglabile si elemente de executie
ub
Proiectarea schemelor electrice
in mediul de lucru EPLAN Electric
a.p
(partea 1)
iv
sh
1 Breviar teoretic
1.1 Operatii uzuale cu Eplan Electric P8

1. Din iconita de pe desktop se deschide softul Eplan.

2. Creerea unui proiect nou.
● P roject → N ew
● In fereastra Create project se da un nume proiectului (P roject name ∶) si se alege
Template-ul ”IEC_tpl001.ept” (T emplate ∶)

.ro
● Se va deschide fereastra Project Properties unde in sectiunea P roperties se
completeaza proprietatile proiectului (Project description; Job number; etc.).
3. Creearea de pagini noi.
● P age → N ew

respectand structura
ub
● In fereastra New Page se completeaza la sectiunea Full Page Name: numele paginii

"= High level f unction + M ounting location /P age N ame"

si se alege tipul paginii (Page type:)
4. Inserarea de simboluri.
a.p
● Inserarea simbolurilor se face fie din meniul principal "Insert → Symbol fie dand
Click dreapta in pagina de lucru si alegand optiunea "Insert Symbols" fie apasand
pe tasta "Insert"
● Din fereastra Symbol selection se alege un simbol si se insereaza in pagina de
lucru.
● Odata plasat simbolul in pagina de lucru se deschide automat fereastra
iv

"P roperties (components) ∶ General devices" care se configureaza dupa cum

urmeaza:
Displayed DT:→ Denumirea aparatului
sh

Connection point designation:→ Denumirea bornelor aparatului (sunt

completate automat, dar se pot modifica si manual)
Technical characteristics:→ Caracteristicile tehnice
Optiunea de inserarea a respectivului simbol ramane activa pana cand se apasa pe
tasta ESC sau Click dreapta si "Cancel Action"
Proprietatile unui simbol se pot modifica oricand prin Dublu Click pe respectivul
simbol.

1
 5. Interconectarea simbolurilor.
Interconectarea simbolurilor se face automat prin alinierea (pe orizontala sau pe verticala)
bornelor acestora.
Daca modul de asezare in pagina a respectivelor simboluri nu permite alinierea
acestora pe orizontala sau pe verticala se folosesc simbolurile de interconectare
(Insert → Conection symbol).
6. Manipularea simbolurilor.
Simbolurile se pot manipula prin selectarea acestora, cu mouse-ul, individual

.ro
sau in grup. Odata ce simbolurile au fost selectate se pot apela din
meniul Edit sau cu Click-Dreapta urmatoarele comenzi de manipulare:
Cut/Copy/Paste/Duplicate/Move/Rotate/Flip/etc.. Daca se alege comanda Duplicate
trebuie specificat si de cate ori se va face multiplicarea simbolurilor selectate.
In urma inserarii noilor simboluri prin operatiile de manipulare trebuie specificat din
fereastra Insertion mode cum anume se va face inserarea:

ub
● Do not modify:→ fara modificari de nume
● Number:→ prin modificarea numelui aparatului in functie de optiunea selectata din
sectiunea Numbering format:
● Number with flag ′ ?′ :→ in plus fata de optiunea Number: mai adauga semnul ? in
a.p
fata numelui aparatului.
EPLAN-ul ofera posibilitatea de a modifica in acelasi timp proprietatile comune ale mai
moltor simboluri prin selectarea acestora si prin comanda Click Dreapta → Properties
pe unul din simbolurile selectate.
7. Selectarea aparatelor.
Fiecarui simbol in parte trebuie sa-i asociem un aparat. Atribuierea codului de aparat se
iv

face din fereastra Properties → Parts sectiunea Part number in urmatoarele moduri:
● Prin scrierea manuala a codului aparatului
● Prin apasarea butonul de selectie (din coltul din dreapta al fiecarui rand Part
sh

number) care deschide fereastra "Parts Selection" in care se gaseste baza de date
cu coduri ale aparatelor.
● Din optiunea "Device selection" (stanga jos).
Fereastra "Device selection" este impartita in trei parti dupa cum urmeaza:
Main parts: → Aparatele principale care includ functiile respectivului simbol
electric
Accesories: → Accesoriile compatibile cu aparatele principale (apar automat
la selectarea unui aparat principal)

2
 Selected parts: Functions / templetes → Functiile aparatului principal. Daca
respectivele functii nu sunt utilizate in schema electrica acestea sunt marcate
cu un triunghi. Daca acestea sunt folosite in schema, marcajul este realizat prin
suprapunerea unui triunghi pe un cub.
Dupa ce se asociaza respectivului simbol un aparat se suprascrie caracteristicile simbolului
conform proprietatilor aparatului.
Daca aparatul ales are contacte auxiliare, acestea sunt proiectate automat langa respectivul
simbol, iar daca acestea sunt folosite in proiect, in dreptul lor apare si o referinta la pagina in
care acestea gasesc.

.ro
1.2 Exemplu practic.
Pornirea directa a unui motor asincron trifazat cu rotorul in scurtcircuit.
Schema de forta (figura 1)
1. Se deschide fereastra "Create Project" (Project → New) in care se completeaza
urmatoarele capuri:
● Project name:→ L2_Eplan
● Template:→ IEC_tpl001.ept
ub
2. Se creeaza o pagine noua din fereastra "New Page" (Page → New):
a.p
● Full page name:→ = P ornire_M otoare + P ornire_directa/Schema de f orta
● Page type: → Schematic multi-line(I)
● Page description:→ (Pornire directa motor. Schema de forta.)
3. Se insereaza in pagina de lucru urmatoarele simboluri (Insert→ Symbol):
● Terminalele L1,L2,L3 si PE pentru alimentare cu tensiune trifazata (IEC Symbol,
iv

multi-line → IEC Symbol → Electrical Engineering → Terminal and plugs →

Terminal → Terminal, 1 connection point → Variant A )
● Intreruptorul pentru protectia motorului QM1 (IEC Symbol, multi-line → IEC
Symbol → Electrical Engineering → Protection devices → Motor overload switch
sh

→ Motor overload switch, 6 connection points → QL3→ Variant A)

● Contactii forta (1-2,3-4,5-6) ai contactorului KM1 (IEC Symbol, multi-line → IEC
Symbol → Electrical Engineering → Coils, contacts and protective circuits → NO
Contact → NO contat, 2 conection points→ SL → Variant A).
Ccontactilor 3-4 si 5-6 li se aduc urmatoarele setari:
Primesc numele KM1
Pentru fiecare in parte se acceseaza fereastra Properties optiunea Display si in
sectiunea "Property arrangement" se selecteaza "DT(displayed)" si se apasa
tastele "CTRL+ALT+D"

3
 ● Motorul asincron trifazat M1 (IEC Symbol, multi-line → IEC Symbol → Electrical
Engineering → Power consumers (motor, heating, light) → Motor, variable → M6
→ Variant A) ale carui infasurari se conecteaza in triunghi.
Nota: Pozitia numelui unui simbol se modifica cu mouse-ul activand anticipat optiunea
"Move property text" (Click dreapta pe simbol → Text → Move property text )
4. Selectarea aparatelor se face dupa cum urmeaza:
● QM1 → Siemens - SIE.3RV2011-0FA15-ZW97
● M1 → 0,12kW, 0,41A

.ro
2 Sarcini de lucru
1. Sa se implementeze in softul Eplan Electric P8 schemele de forta si de comanda pentru
pornirea directa intr-un singur sens (Figura 1) si in ambele sensuri (Figura 2) a unui motor
asincron trifazat.

L1
1
L2
3
L3
5
ub
2. Sa se aleaga codurile de aparate astfel incat respectivele dispozitive sa fie compatible cu
cerintele din schemele de forta.

33
L1
L1
N
N
a.p
QM1 F1
34
IΔ
/Pornire directa

I> I> I>

2 4 6 2 N
33
QM1
/Pornire directa 34
1
1 3 5
S0
KM1 2
iv

2 4 6
1
S2
2

3 43
PE KM1
S1
4/Pornire directa
sh

44
U1 V1 W1 PE

M A1 1 2 /Pornire directa
3 4 /Pornire directa
3~ Conexiune KM1 5 6 /Pornire directa
triunghi
U2 V2 W2 A2 43 44 /Pornire directa

Partea de forta Partea de comanda

Figura 1: Pornirea directă într-un singur sens a unui motor asincron trifazat.

4
 .ro
L1 L2 L3 L1 N
1 3 5 33 L1 N
QM1 F1
1A 34
IΔ
/Pornire_reversibila

I> I> I>

2 4 6 2 N
33
QM1
/Pornire_reversibila 34

KM1
1

2
3

4
5

6
KM2
1

2
3

4
ub
5

6
S0

S2
1

2
1

3 43
a.p
S1
4 KM1 44
/Pornire_reversibila
3 43
S5
4 KM2 44
/Pornire_reversibila

21 KM1 21
KM2 /Pornire_reversibila
/Pornire_reversibila 22 22

A1 A1
PE
KM1 KM2
A2 A2
iv

U1 V1 W1 PE
Contactor_scoala Contactor_scoala
M 1 2 /Pornire_reversibila 1 2 /Pornire_reversibila
3 4 /Pornire_reversibila
3~ Conexiune 3 4 /Pornire_reversibila
5 6 /Pornire_reversibila
triunghi 5 6 /Pornire_reversibila
U2 V2 W2 21 22 /Pornire_reversibila 21 22 /Pornire_reversibila
43 44 /Pornire_reversibila 43 44 /Pornire_reversibila
sh

Partea de forta Partea de comanda

Figura 2: Pornirea directă în ambele sensuri a unui motor asincron trifazat
