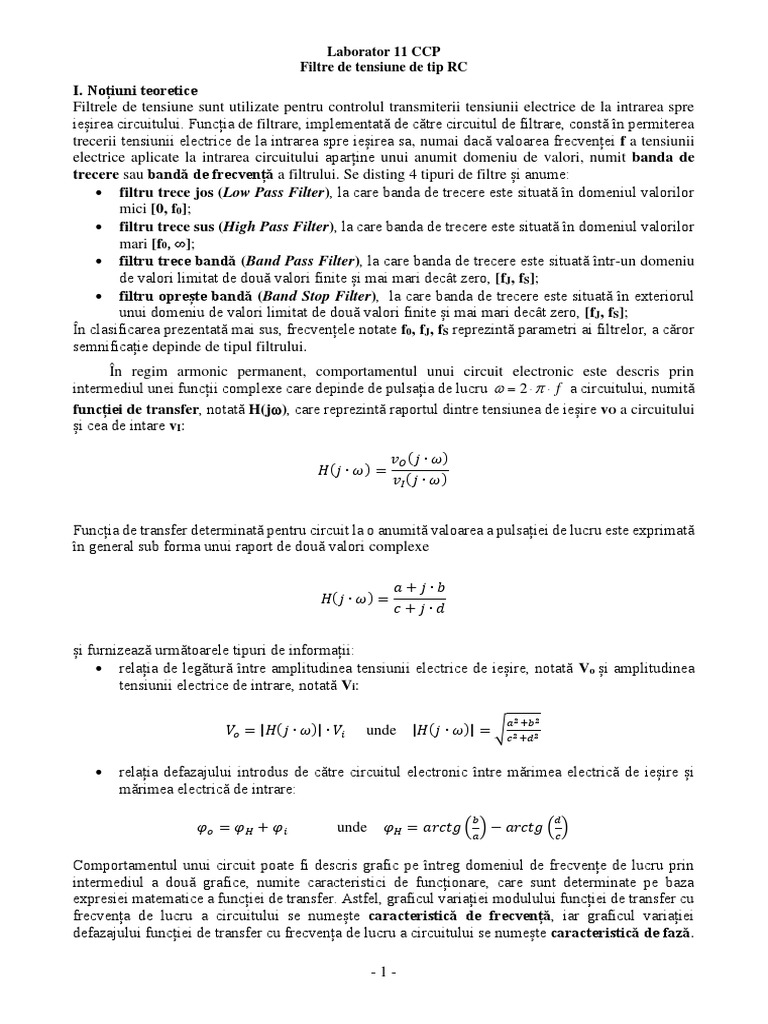

Laborator 11 CCP

Filtre de tensiune de tip RC

I. Noțiuni teoretice
Filtrele de tensiune sunt utilizate pentru controlul transmiterii tensiunii electrice de la intrarea spre
ieșirea circuitului. Funcția de filtrare, implementată de către circuitul de filtrare, constă în permiterea
trecerii tensiunii electrice de la intrarea spre ieșirea sa, numai dacă valoarea frecvenței f a tensiunii
electrice aplicate la intrarea circuitului aparține unui anumit domeniu de valori, numit banda de
trecere sau bandă de frecvență a filtrului. Se disting 4 tipuri de filtre și anume:
• filtru trece jos (Low Pass Filter), la care banda de trecere este situată în domeniul valorilor
mici [0, f0];
• filtru trece sus (High Pass Filter), la care banda de trecere este situată în domeniul valorilor
mari [f0, ∞];
• filtru trece bandă (Band Pass Filter), la care banda de trecere este situată într-un domeniu
de valori limitat de două valori finite și mai mari decât zero, [fJ, fS];
• filtru oprește bandă (Band Stop Filter), la care banda de trecere este situată în exteriorul
unui domeniu de valori limitat de două valori finite și mai mari decât zero, [fJ, fS];
În clasificarea prezentată mai sus, frecvențele notate f0, fJ, fS reprezintă parametri ai filtrelor, a căror
semnificație depinde de tipul filtrului.
În regim armonic permanent, comportamentul unui circuit electronic este descris prin
intermediul unei funcții complexe care depinde de pulsația de lucru  = 2    f a circuitului, numită
funcției de transfer, notată H(j), care reprezintă raportul dintre tensiunea de ieșire vO a circuitului
și cea de intare vI:

𝑣𝑂 (𝑗 ∙ 𝜔)
𝐻(𝑗 ∙ 𝜔) =
𝑣𝐼 (𝑗 ∙ 𝜔)

Funcția de transfer determinată pentru circuit la o anumită valoarea a pulsației de lucru este exprimată
în general sub forma unui raport de două valori complexe

𝑎+𝑗∙𝑏
𝐻(𝑗 ∙ 𝜔) =
𝑐+𝑗∙𝑑

și furnizează următoarele tipuri de informații:

• relația de legătură între amplitudinea tensiunii electrice de ieșire, notată Vo și amplitudinea
tensiunii electrice de intrare, notată Vi:

𝑎2 +𝑏 2
𝑉𝑜 = |𝐻(𝑗 ∙ 𝜔)| ∙ 𝑉𝑖 unde |𝐻(𝑗 ∙ 𝜔)| = √
𝑐 2 +𝑑2

• relația defazajului introdus de către circuitul electronic între mărimea electrică de ieșire și
mărimea electrică de intrare:

𝑏 𝑑
𝜑𝑜 = 𝜑𝐻 + 𝜑𝑖 unde 𝜑𝐻 = 𝑎𝑟𝑐𝑡𝑔 (𝑎) − 𝑎𝑟𝑐𝑡𝑔 ( 𝑐 )

Comportamentul unui circuit poate fi descris grafic pe întreg domeniul de frecvențe de lucru prin
intermediul a două grafice, numite caracteristici de funcționare, care sunt determinate pe baza
expresiei matematice a funcției de transfer. Astfel, graficul variației modulului funcției de transfer cu
frecvența de lucru a circuitului se numește caracteristică de frecvență, iar graficul variației
defazajului funcției de transfer cu frecvența de lucru a circuitului se numește caracteristică de fază.

-1-
 Laborator 11 CCP
Filtre de tensiune de tip RC
I.A. Filtrul de tensiune trece jos (FTJ) de tip RC
Structura circuitului este prezentată în Figura 1.

Figura 1. Filtru RC de tensiune de tip trece jos.

Comportamentul filtrului trece jos în regim armonic permanent poate fi analizat determinând
tensiunea de ieşire în funcţie de tensiunea de intrare a acestuia, în domeniul complex, în care
comportamentul componentelor circuitului este caracterizat prin intermediul impedanțelor electrice.
Se poate demonstra că funcția de transfer a filtrului trece jos de tip RC este are următoarea relație:

1
𝐻(𝑗 ∙ 𝜔) =
1+𝑗∙𝜔∙𝑅∙𝐶

Graficele caracteristicilor de funcționare (de frecvență, respectiv de fază), ale filtrului trece jos sunt
indicate în Figura 2.

Figura 2. Caracteristicile de funcționare ale filtrului trece jos

Expresia matematică a valorii amplitudinii Vo a tensiunii de ieşire, în funcţie de amplitudinea Vi a

tensiunii de intrare, respectiv a defazajului introdus de către filtru, în funcție de frecvența de lucru f,
sunt prezentate în Tabelul 1. Parametrul f0 indicat în tabelul respectiv reprezintă unul din principalii
parametri ai filtrului și se numește frecvență caracteristică sau frecvență de tăiere și reprezintă
frecvența de lucru la care modulul funcției de transfer se reduce de 1/√𝟐 ori. Această frecvență
stabilește valoarea benzii de trecere a filtrului, notată cu B.

Tabelul 1: Valorile parametrilor filtrului trece jos

Valoarea amplitudinii Valoarea defazajului Valoarea frecvenței de Valoarea benzii de
tensiunii de ieșire a filtrului trece jos tăiere a filtrului trece trece a filtrului trece
filtrului trece jos jos jos
1
Vo =  Vi
 f 
2  f  definitie
1 +    H ( f ) = −arctg  f0 =
1 B = 0, f 0 
 f0   f0  2   R  C

Pe baza rezultatelor prezentate mai sus, se constată că acest circuit permite trecerea spre ieșirea sa
doar a tensiunilor care au frecvenţe de valori mici (semnale de frecvență joasă). Doar în acest caz,
-2-
 Laborator 11 CCP
Filtre de tensiune de tip RC
după cum se observă, valoarea amplitudinii tensiunii de ieșire este aceeași cu valoarea amplitudinii
tensiunii de intrare a circuitului. Tensiunile care au frecvenţă mare nu trec prin acest circuit. Se
observă că pentru tensiuni de frecvență mare, valoarea amplitudinii tensiunii de ieşire tinde la zero.
Din acest motiv circuitul se numește filtru trece jos (trec prin circuit numai tensiuni de frecvenţă
joasă).

I.B. Filtrul de tensiune trece sus (FTS) de tip RC

Structura circuitului este prezentată în Figura 3.

Figura 3. Filtru RC de tensiune de tip trece sus.

Se poate demonstra că funcția de transfer a filtrului trece sus de tip RC este are următoarea relație:

1
𝐻(𝑗 ∙ 𝜔) =
1
1−𝑗∙𝜔∙𝑅∙𝐶

Graficele caracteristicilor de funcționare (de frecvență, respectiv de fază), ale filtrului trece sus sunt
indicate în Figura 4.

Figura 4. Caracteristicile de funcționare ale filtrului trece sus

Comportamentul circuitului este descris prin intermediul unor parametri similari cu cei definiți pentru
filtrul trece jos. Valorile acestor parametri sunt indicate în Tabelul 2.

Tabelul 2: Valorile mărimilor filtrului trece sus

Valoarea amplitudinii Valoarea defazajului Valoarea frecvenței de Valoarea benzii de
tensiunii de ieșire a filtrului trece sus tăiere a filtrului trece trece a filtrului trece
filtrului trece sus sus sus
1
Vo =  Vi
2  f0  definitie
f 
1 +  0   H ( f ) = arctg  f0 =
1 B =  f 0 , 
 f   f  2   R  C

Pe baza rezultatelor prezentate mai sus, se constată că acest circuit permite trecerea spre ieşirea sa
doar a tensiunilor care au frecvenţe de valori mari (semnale de frecvenţă înaltă). Doar în acest caz,
după cum se observă, valoarea amplitudinii tensiunii de ieşire este aceeaşi cu valoarea amplitudinii
tensiunii de intrare a circuitului. Tensiunile care au frecvenţă mică nu trec prin acest circuit. Se
-3-
 Laborator 11 CCP
Filtre de tensiune de tip RC
observă că pentru tensiuni de frecvenţă mică, valoarea amplitudinii tensiunii de ieşire tinde la zero.
Din acest motiv circuitul se numește filtru trece sus (trec prin circuit numai tensiuni de frecvenţă
înaltă).

II. Desfășurarea lucrării de laborator

În cadrul acestui laborator, se va analiza comportamentul filtrelor RC de tip trece jos, respectiv trece
sus, în domeniul frecvență. În acest scop, se va aplica asupra circuitelor o analiză de tip AC Sweep
în scopul vizualizării modului în care variază amplitudinea tensiunii de ieșire a circuitului, în funcție
de frecvența de lucru a acestuia. Deoarece modul de editare al circuitelor electronice, respectiv modul
în care se poate aplica analiza AC Sweep asupra acestora, au fost prezentate în ultimele 2 laboratoare,
aceste informații se consideră cunoscute. Din acest motiv, în această lucrare se va pune accent doar
pe partea de afișare, care implică utilizarea unor sonde de măsură neutilizate în precedentele lucrări.
II.A. Analiza comportamentului filtrului trece jos, de tip RC
1. Se creează în subdirectorul c:\CCP\grupa_51.. un proiect nou, cu numele ftj_RC.
2. Se editează circuitul indicat în Figura 5, care reprezintă un filtru trece jos de tip RC.

Figura 5.

Librăriile necesare proiectului sunt aceleași ca cele utilizate în lucrările precedente:

• ANALOG_P: conţine componente pasive (R, L, C)
• SOURCE: conţine diferite tipuri de generatoare de tensiune/curent
Sursa de tensiune V1 este de tipul VAC. Pentru cei 2 parametri ai acesteia se vor păstra valorile
implicite și anume:
• amplitudine = 1[V]
• valoare medie = 0[V]

Valorile parametrilor componentelor electronice pasive utilizate în filtru sunt:

• R = 10 [k] - rezistența electrică a rezistorului
• C = 10 [nF] - capacitatea electrică a condensatorului

3. Se aplică sonda de măsură în circuit, în scopul

măsurării tensiunii de ieșire. Sonda de măsură utilizată
este cea indicată în figura alăturată și se numește sondă
de tensiune diferențială.

-4-
 Laborator 11 CCP
Filtre de tensiune de tip RC

După selecția sondei de măsură, se indică punctele de măsură ale tensiunii astfel:
• sonda V+ se aplică în nodul de potențial electric superior
• sonda V- se aplică în nodul de potențial electric inferior (masa circuitului)

4. Se simulează circuitul electronic. În câmpul Analysis Type se selectează analiza indicată prin
denumirea AC Sweep/Noise. Parametrii analizei sunt următorii:
• tip baleiere a domeniului de frecvențe: logaritmică/decade
• intervalul de frecvență pentru analiză: [0.1 Hz, 10 MHz ]
• număr de puncte de analiza/ decadă: 100

5. Se vizualizează graficul variației în domeniul frecvență a

amplitudinii tensiunii de ieșire. Pentru vizualizarea mai comodă
a graficului, se modifică domeniul de valori în care este afișată
valoarea pe axa OY. În acest scop, din meniul Plot, se
selectează comanda Axis Settings  fereastra Axis Settings;
se selectează tag-ul Y Axis, se bifează opțiunea User Defined
din secțiunea Data Range și se modifică valoarea din câmpul
to la 1.5.

Pe graficul astfel afișat, se activează cursorul și se determină

valoarea frecvenței caracteristice f0 a filtrului. Frecvența
caracteristică f0 reprezintă frecvența de lucru a circuitului la care amplitudinea tensiunii de ieșire
scade de la valoarea sa maximă, notată Vo, la valoarea Vo/√𝟐. Din acest motiv, pentru determinarea
valorii frecvenței f0 se vor parcurge pașii:
• se poziționează cursorul pe valoarea maximă a graficului (palierul acestuia) și se determină
valoarea amplitudinii Vo; în mod normal, această valoare este egală cu valoarea amplitudinii
tensiunii de intrare, care este amplitudinea sursei de tensiune VAC, setată la 1[V],
• se calculează valoarea Vo/√𝟐,
• se deplasează cursorul pe grafic, prin acționarea săgeților de la tastatură, monitorizând
permanent valorile coordonatelor cursorului pe axele OX și OY; se oprește deplasarea
cursorului în punctul în care valoarea pe coordonata OY, care reprezintă valoarea amplitudinii
de ieșire, devine egală cu valoarea Vo/√𝟐, calculată anterior,
• se citește valoarea pe axa valoarea coordonatei cursorului pe axa OX, care reprezintă valoarea
frecvenței de lucru a circuitului; frecvența citită este frecvența caracteristică f0.
Observație: se reamintește din lucrarea precedentă că valorile coordonatelor cursorului pe axele OX
și OY sunt indicate pe cele 2 linii ale coloanei Y1, în secțiunea indicată în colțul din dreapta jos a
ecranului:
• pe prima linie este valoarea pe axa OX (frecvența de lucru a circuitului),
• pe a 2a linie este valoarea pe axa OY (amplitudinea tensiunii măsurate).
6. Se calculează valoarea frecvenței caracteristice f0 a filtrului; formula de calcul a acestuia este
indicată în secțiunea teoretică.
7. Se completează cu datele obținute, tabelul din conținutul referatului lucrării.

-5-
 Laborator 11 CCP
Filtre de tensiune de tip RC
II.B. Analiza comportamentului filtrului trece sus, de tip RC

Figura 6.

1. Se creează în subdirectorul c:\CCP\grupa_51.. un proiect nou, cu numele fts_RC.

2. Se editează circuitul indicat în Figura 6, care reprezintă un filtru trece sus de tip RC. Valorile
parametrilor componentelor electronice pasive utilizate în filtru sunt:
• R = 12 [k] - rezistența electrică a rezistorului
• C = 100 [nF] - capacitatea electrică a condensatorului

Pentru restul componentelor, respectiv pentru analiza aplicată circuitului, se păstrează valorile
utilizate pentru filtrul trece jos și se refac punctele 3÷7.

-6-
 Laborator 11 CCP
Filtre de tensiune de tip RC

Referat Laborator 11

NUME PRENUME GRUPA

Tip filtru Frecvență Frecvență Banda de frecvență a

caracteristică caracteristică filtrului

calculată cu formula determinată prin B

teoretică simulare

f0_teretic f0_simulat

FTJ

FTS

-7-
