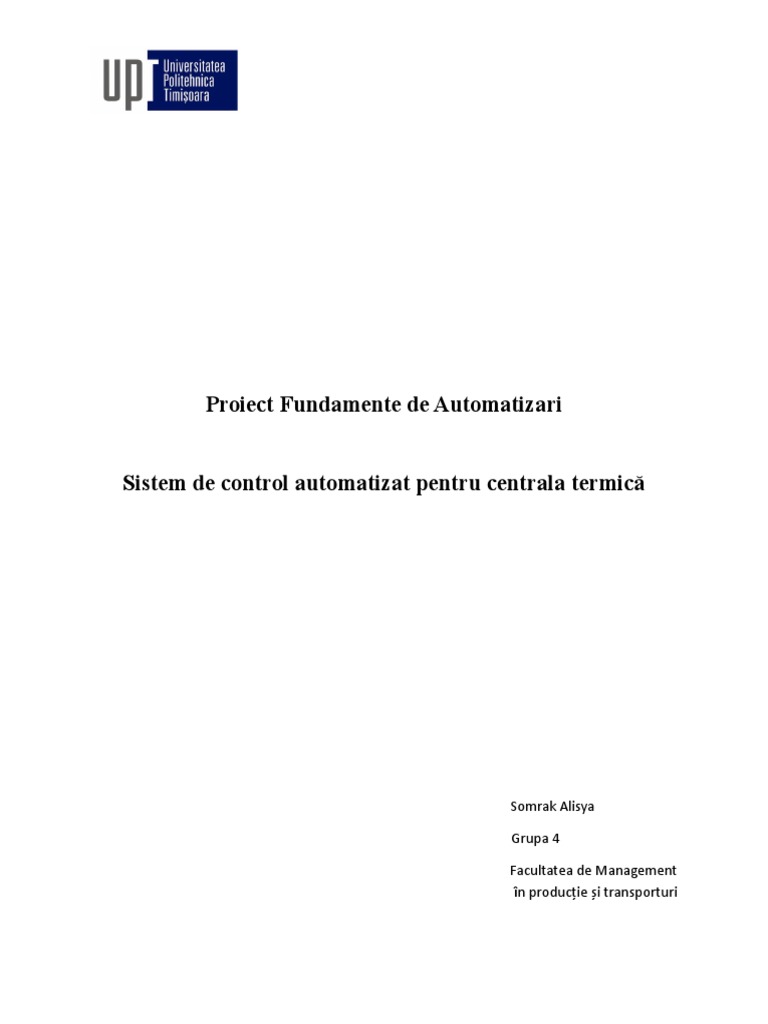

Proiect Fundamente de Automatizari

Sistem de control automatizat pentru centrala termică

Somrak Alisya

Grupa 4

Facultatea de Management
în producție și transporturi
Introducere:
Sistemul de control automatizat pentru centrala termică este un ansamblu de echipamente,
senzori, software și algoritmi care controlează și reglează automat parametrii critici ai centralei
termice.
Acest sistem monitorizează în timp real diferitele aspecte ale funcționării centralei termice, cum
ar fi temperatura, presiunea, fluxul de combustibil și altele, și acționează în consecință pentru
a menține acești parametri în limitele prestabilite.

Localizare
Sistemele de control automatizat pentru centrale termice sunt localizate în cadrul centralelor
termice, într-un spațiu dedicat echipamentelor de control și monitorizare.
Acest spațiu poate fi denumit sala de control sau sala de automatizare. Aici sunt amplasate
echipamentele și panourile de control, precum și computerele sau controlerele centrale
responsabile de gestionarea sistemului de control automatizat.
Sala de control este de obicei situată în apropierea centralei termice, pentru a permite accesul
rapid al personalului de întreținere și de operare. De asemenea, sala de control este proiectată
pentru a oferi un mediu adecvat, cum ar fi temperatură controlată, nivel scăzut de zgomot și
protecție împotriva prafului sau a altor factori de mediu care ar putea afecta echipamentele.
Localizarea și organizarea optimă a sistemului de control automatizat în sala de control
contribuie la eficiența și siguranța funcționării centralei termice, facilitând monitorizarea și
intervenția rapidă în cazul unor situații neașteptate sau avarii.

Funcționarea sistemelor de control automatizat pentru centrale termice

Acestea funcționează într-un mod complex și coordonat pentru a asigura o operare eficientă și
fiabilă a centralei termice.

Modul de funcționare:
a) Colectarea datelor: Sistemele de control automatizat sunt echipate cu senzori care
măsoară parametrii critici ai centralei termice, cum ar fi temperatura apei, presiunea,
nivelul de combustibil etc. Acești senzori convertesc măsurătorile în semnale electrice
sau digitale și le transmit către controlerul central.
 b) Controlul și reglarea: Controlerul central este creierul sistemului de control automatizat.
Acesta primește datele de la senzori și aplică algoritmi de control pentru a evalua starea
sistemului și a decide asupra acțiunilor necesare.Controlerul central generează semnale de
comandă către dispozitivele de control.

c) Dispozitive de control: Includ vane de reglare, pompe, ventilatoare, aprindere sau

stingere a arzătorului și altele. Acestea primesc semnalele de comandă de la controlerul central și
ajustează parametrii sistemului în consecință.

d)Monitorizarea și feedback-ul: Pe lângă controlul și reglarea sistemului, sistemele de

control automatizat monitorizează constant parametrii sistemului și colectează date de operare.
Aceste date pot fi afișate pe panourile de control sau pot fi înregistrate în scopul analizelor
ulterioare.

e)Interfața utilizatorului: Sistemele de control automatizat pot include și o interfață

utilizator care permite personalului de operare să monitorizeze și să interacționeze cu sistemul.
Aceasta poate fi o interfață grafică pe un ecran tactil sau o consolă de control cu butoane și
afișaje. Prin intermediul interfeței utilizatorului, operatorii pot vizualiza și seta parametrii, pot
primi notificări și alarme și pot efectua operații de diagnosticare și depanare.

Prin intermediul acestor etape de funcționare, sistemul de control automatizat pentru centrala
termică asigură o operare eficientă, sigură și optimizată a centralei termice. Prin monitorizarea și
reglarea constantă a parametrilor, sistemul maximizează performanța centralei și minimizează
riscurile de avarie sau de funcționare necorespunzătoare.

Clasificare:
Sistemele de control automatizat pentru centrale termice pot fi clasificate în funcție de mai mulți
factori.

1.Clasificare în funcție de nivelul de control:

  Control local: Aceste sisteme de control automatizat sunt dedicate unui echipament sau
unei părți specifice a centralei termice, cum ar fi un arzător sau o pompă. Ele asigură
controlul local al acelui echipament și sunt integrate în sistemul de control global al
centralei.
 Control centralizat: Acest tip de sistem de control automatizat gestionează și coordonează
întreaga centrală termică, controlând mai multe echipamente și procese simultan. Aceste
sisteme oferă un nivel mai înalt de control și monitorizare la nivelul întregii instalații.

2.Clasificare în funcție de complexitatea sistemului:

 Sisteme de control simplu: Acestea sunt sisteme mai mici și mai puțin complexe, care se
concentrează pe funcționalități de bază, cum ar fi controlul temperaturii și a presiunii. Ele
pot fi utilizate în centrale termice de capacitate redusă sau în aplicații mai simple.
 Sisteme de control avansat: Acestea sunt sisteme mai complexe, care integrează
funcționalități extinse de control, monitorizare și optimizare. Acestea pot include
algoritmi avansați de control, funcții de diagnoză și analiză, comunicare cu alte sisteme
sau rețele și caracteristici de gestionare a energiei.

3.Clasificare în funcție de arhitectură:

 Sisteme cu arhitectură centralizată: Acestea implică un control centralizat în care toate

datele sunt colectate și procesate într-un singur controler central. Acest tip de arhitectură
poate fi utilizat în centrale termice de dimensiuni medii și mari, unde o singură unitate de
control poate gestiona toate procesele.
 Sisteme cu arhitectură distribuită: Acestea implică distribuirea controlului și a procesării
datelor către mai multe module sau controlere distribuite în diverse puncte ale centralei
termice. Această abordare poate asigura o redundanță și o rezistență mai mare la defecte,
fiind utilizată în centrale termice mai mari sau în aplicații critice.

Scurt istoric în privința centralelor termice:

Sistemele de control automatizat pentru centrale termice au evoluat semnificativ de-a lungul
timpului, îmbunătățind eficiența, siguranța și performanța centralelor termice.
Anii 1950-1970: În această perioadă, sistemele de control automatizat pentru centrale termice
erau relativ simple și se bazează pe componente mecanice și electrice.
Anii 2000-prezent: Odată cu avansul tehnologiilor informatice și a Internetului lucrurilor (IoT),
sistemele de control automatizat pentru centrale termice au devenit din ce în ce mai sofisticate.
În prezent, sistemele de control automatizat pentru centrale termice integrează tehnologii
avansate, cum ar fi senzorizarea inteligentă, analiza datelor în timp real, algoritmi de control
avansați și conectivitate la sistemele de gestionare a clădirilor și rețele inteligente.

Schema bloc a procesului:

Sistem de control

Interfață utilizator

Senzori și aparate de măsură

v
Unitate de procesare și

algoritmi de control
Actuatori și dispozitive

Schema de funcționare
1 -  Evacuarea gazelor arse
2 - Schimbător primar
3 - Arzător
4 - Electrod de aprindere și de control al flăcării
5 - Ventilator
6 - Mecanism gaz
7 - Sifon condens
8 - Protecție la supraincălzire
9 - Vas de expansiune incălzire
10 - Senzor de temperatură retur
11 - Senzor de temperatură tur
12 - Automatul electronic de aprindere
13- Pompă
14 - Senzor de presiune
15 - Schimbător de căldură (cu placi) sanitar
16 - Vana 3 căi
17 - Robinet de evacuare
18 - Debitmetru (pentru apa caldă menajeră)
19 - System de umplere
20 -Filtru la admisia de apă rece
21 - Robinet de închidere circuit de încălzire
22 - Robinet de inchidere a circuitului de apa rece menajeră
23 - Robinet de închidere circuit de încălzire
24 - Robinet de închidere gaz
25 - Supapă de securitate circuit de încălzire
26 - Senzor de sigurantă supraîncălzire
27 - Amortizor
28 - Robinet de încărcare
29 - By-pass

A - Retur încălzire
B - Adminise apă rece
C - Tur încălzire
D - Ieșire apă caldă
E - Admisie gaz
Regimuri de funcționare a sistemelor de control automatizat pentru centrala termica:

1.Regimul de pornire: Acesta este regimul în care sistemul de control automatizat inițiază
procesul de pornire a centralei termice. În acest regim, se efectuează secvența de acțiuni necesare
pentru a pune în funcțiune toate echipamentele, cum ar fi aprinderea arzătoarelor, umplerea cu
apă a instalației, verificarea și ajustarea parametrilor de funcționare.

2.Regimul de funcționare normală: Acesta este regimul de funcționare obișnuit al centralei

termice, în care sistemul de control automatizat menține parametrii de operare la valorile dorite.
Acest regim implică monitorizarea și controlul constant al temperaturii, presiunii, debitului de
combustibil, nivelului de apă și altor parametri relevanți pentru buna funcționare a centralei.

3.Regimul de sarcină parțială: În acest regim, centrala termică funcționează la o capacitate

redusă sau la o sarcină parțială. Acest lucru poate fi necesar în situații în care cererea de căldură
este scăzută sau când este necesară o economisire a energiei. Sistemul de control automatizat
ajustează parametrii de funcționare, cum ar fi cantitatea de combustibil și fluxul de aer, pentru a
obține performanța optimă în regimul de sarcină parțială.

4.Regimul de oprire: Acesta este regimul în care centralei termice îi este oprită funcționarea.
Sistemul de control automatizat efectuează operațiile necesare pentru a închide în siguranță toate
echipamentele și pentru a pregăti centrala pentru perioada de inactivitate. Aceste operații pot
include oprirea arzătoarelor, golirea sistemului de apă, verificarea și închiderea tuturor
dispozitivelor de control.
 Concluzii:

În concluzie, sistemul de control automatizat pentru centrale termice reprezintă o componentă

esențială în asigurarea funcționării eficiente, sigure și fiabile a acestor instalații. Prin utilizarea
tehnologiilor avansate, aceste sisteme oferă o serie de beneficii și facilități.
Sistemele de control automatizat permit monitorizarea și reglarea precisă a parametrilor de
funcționare, cum ar fi temperatura și presiunea, pentru a obține eficiența maximă a centralei
termice. Aceasta duce la economii de energie și reducerea costurilor de exploatare.
De asemenea,oferă posibilitatea de a ajusta și configura parametrii de funcționare în funcție de
cerințele specifice ale aplicației. Aceasta permite adaptabilitatea la diferite condiții și nevoi,
precum și optimizarea performanței în diferite regimuri de funcționare.Sistemele moderne de
control automatizat sunt echipate cu capacități de analiză și diagnoză a datelor, permițând
identificarea rapidă a defecțiunilor sau avarii potențiale.
În ansamblu, sistemul de control automatizat pentru centrale termice reprezintă o soluție
tehnică complexă și esențială pentru asigurarea funcționării optime a acestor instalații. Prin
utilizarea tehnologiilor avansate și a algoritmilor de control sofisticați, aceste sisteme contribuie
la obținerea eficienței energetice, siguranței și performanței maxime a centralelor termice.
