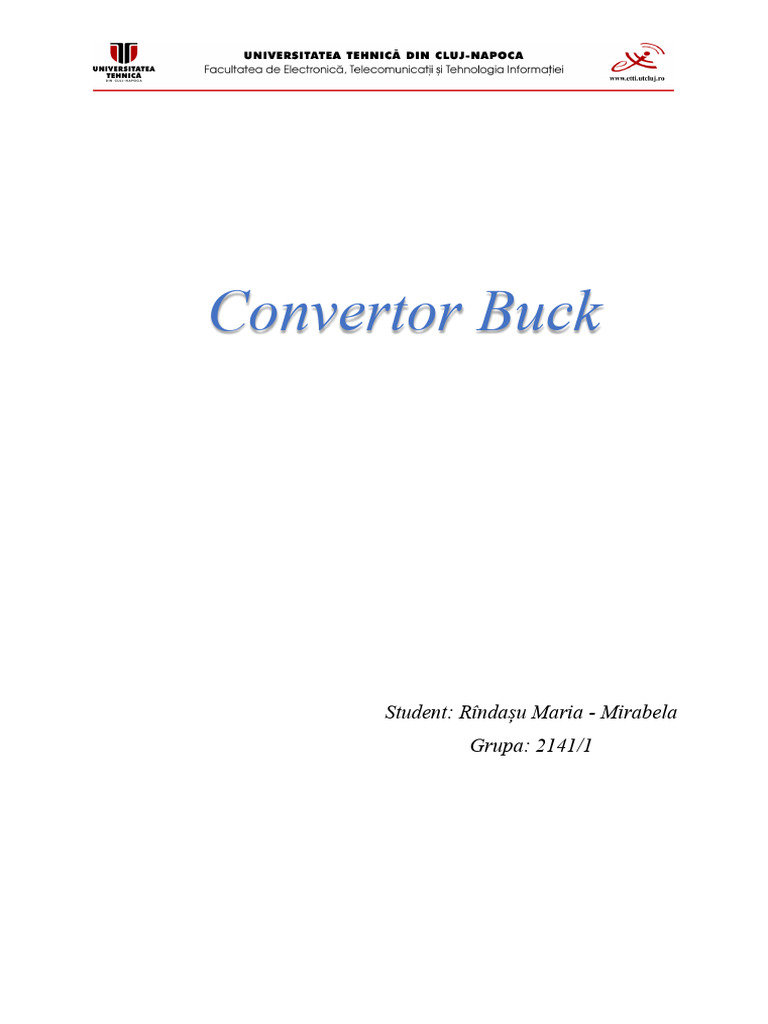

Convertor Buck

Student: Rîndașu Maria - Mirabela

Grupa: 2141/1
 Cuprins
1. Introducere
2. Cerințe de proiectare
3. Calcule realizate
4. Interpretare rezultate
5. Bibliografie
1. Introducere

În prima parte a proiectului ne propunem înțelegerea și aprofundarea rolului componentelor,

dar și dimensionarea acestor, acesta fiind primul pas spre realizarea sursei de tensiune.

1.1 Schema proiectului

1.2 Considerații teoretice

Un convertor de tip „Buck” sau „step-down” reprezintă o sursă de alimentare cu comutare

DC/DC proiectată pentru a diminua tensiunea de intrare provenită de la o sursă de curent
continuu nereglată la o tensiune de ieșire inferioară și stabilizată.

La nivel funcțional, un convertor Buck realizează reducerea eficientă a tensiunii de intrare

la o valoare inferioară a tensiunii de ieșire prin intermediul unui comutator controlat
electronic. Utilizarea unui tranzistor pentru a regla fluxul de energie permite gestionarea
precisă a raportului dintre tensiunea de intrare și cea de ieșire. În faza activă, când
comutatorul este închis, energia este stocată într-o bobină; în timpul fazei inactive, când
comutatorul este deschis, această energie este transferată la încărcare printr-o diodă.

Convertoarele Buck sunt cunoscute pentru eficiența lor excepțional de ridicată, care în multe
cazuri, depășește ușor 95%, făcându-le preferate în fața regulatoarelor tradiționale de
tensiune. Diagrama simplificată a circuitului de mai jos ilustrează modul în care curentul
circulă în timpul unui eveniment de comutare într-un convertor Buck.
 Fig. 1 Schema convertorului coborâtor Buck

În momentul deschiderii tranzistorului T, tensiunea de intrare 𝑈𝑖 este aplicată filtrului de

ieșire. În această fază, curentul de sarcină și curentul de încărcare al condensatorului circulă
prin bobină. Atunci când tranzistorul se blochează, generând o tensiune autoindusă în
bobină, dioda D se deschide, oferind o cale pentru curentul provenit din bobină.

Analiza funcționării se concentrează exclusiv asupra regimului staționar, iar în acest context,
se disting două moduri de funcționare:
a) Mod de conducție neîntreruptă;
b) Mod de conducție întreruptă.

Mod de conducție neîntreruptă

În acest mod, curentul prin bobină nu ajunge niciodată la zero în timpul perioadei de
comutație. Curentul curge constant prin bobină atât în timpul stării active a tranzistorului
(când acesta este deschis) cât și în timpul stării active a diodei (când tranzistorul este blocat,
iar dioda este deschisă).

Caracteristici ale modului CCM:

• Curentul prin bobină nu atinge zero în niciun moment.
• Este eficient pentru sarcini de ieșire mari.

Mod de conducție întreruptă

În acest mod, curentul prin bobină atinge zero în timpul perioadei de comutație. Diferența
față de modul CCM constă în faptul că, în timpul stării active a diodei, curentul scade până
la zero înainte de începerea următoarei perioade de comutație.

Caracteristici ale modului DCM:

• Curentul prin bobină atinge zero în timpul stării inactive a tranzistorului și stării
active a diodei.
• Eficiența este mai scăzută decât în modul CCM pentru sarcini de ieșire mici.
2. Cerințe de proiectare
Se cere proiectarea unui convertor Buck având în vedere următoarele specificații:
𝑈𝑖𝑛 = 𝑈𝑜𝑢𝑡_𝑟𝑒𝑑𝑟𝑒𝑠𝑜𝑟 = 14𝑉
𝑈𝑜𝑢𝑡_𝐵𝑢𝑐𝑘 = 3.3𝑉
𝐼𝑜𝑢𝑡_𝑚𝑎𝑥 = 2𝐴
𝐼𝑜𝑢𝑡_𝑚𝑖𝑛 = 200𝑚𝐴 – consideram conform cursului ca 𝐼𝑜𝑢𝑡_𝑚𝑖𝑛 10% 𝑑𝑖𝑛 𝐼𝑜𝑢𝑡_𝑚𝑎𝑥
Frecventa de comutație = 100𝑘𝐻𝑧
Riplul tensiunii de ieșire ∆𝑈𝑜𝑢𝑡 = 10𝑚𝑉

3. Calcule realizate
Calculăm puterile pentru convertor:
𝑉𝑜𝑢𝑡 = 3.3𝑉
𝐼𝑜𝑢𝑡 = 2 𝐴 => 𝑃𝑜𝑢𝑡 = 3.3𝑉 ∗ 2𝐴 = 6.6𝑊
𝜂 = 90% => 𝑃 = 6.6𝑊 ∗ 10/9 = 7.33 𝑊

Deoarece avem în vedere tensiunea redusă la ieșirea convertorului, căderea de tensiune pe

dioda D și rezistența de pierderi 𝑅𝑝 a bobinei L nu se pot neglija, tensiunea de ieșire va fi
înlocuită cu o nouă tensiune de ieșire mai realistă care ține cont și de aspectele menționate
mai sus.
𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 = 𝑈𝑜𝑢𝑡_𝑑𝑜𝑟𝑖𝑡 + 𝑈𝑐𝑎𝑑𝑒𝑟𝑒_𝑑𝑖𝑜𝑑𝑎 + 𝑈𝑟𝑒𝑧𝑖𝑠𝑡𝑒𝑛𝑡𝑎_𝑝𝑖𝑒𝑟𝑑𝑒𝑟𝑖
𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙 = 3.3 𝑉 + 0.5 𝑉 + 0.2 𝑉
𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 = 4 𝑉

Dimensionare componente
În dimensionarea componentelor vom utiliza tensiunea calculată mai sus.
- Determinăm valoarea rezistenței de sarcină

𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 4𝑉 𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 4𝑉
𝑅𝑠_𝑚𝑖𝑛 = = = 2Ω; 𝑅𝑠_𝑚𝑎𝑥 = = = 20Ω
𝐼𝑜𝑢𝑡_𝑚𝑎𝑥 2𝐴 𝐼𝑜𝑢𝑡_𝑚𝑖𝑛 200 𝑚𝐴

- Determinăm factorul de umplere

𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 4𝑉 𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 4𝑉
𝛿𝑚𝑖𝑛 = = = 0.285 ; 𝛿𝑚𝑎𝑥 = = = 0.296
𝑈𝑖𝑛_𝑚𝑎𝑥 14𝑉 𝑈𝑖𝑛_𝑚𝑖𝑛 13.47𝑉

Am considerat 𝑈𝑖𝑛_𝑚𝑖𝑛 = 13.47 V datorită simulărilor din tema anterioară.

- Dimensionăm bobina
 𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 ∗ 𝑇 𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙 4𝑉 ∗ 10−5 𝑠 4𝑉
𝐿𝑚𝑖𝑛 = ∗ (1 − )= ∗ (1 − )
2 ∗ 𝐼𝑜𝑢𝑡_𝑚𝑖𝑛 𝑈𝑖𝑛_𝑚𝑎𝑥 2 ∗ 200 𝑚𝐴 14 𝑉
= 7.142 ∗ 10−5 𝐻
1 1
𝑇= = = 10−5 𝑠
𝑓𝑐𝑜𝑚 100 𝑘

Dorim să afăm curenții care trec prin bobină

𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 ∗ 𝑇 𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙
𝐼𝐿𝑚𝑎𝑥 = 𝐼𝑜𝑢𝑡_𝑚𝑎𝑥 + ∗ (1 − )
2 ∗ 𝐿𝑚𝑖𝑛 𝑈𝑖𝑛_𝑚𝑎𝑥
4𝑉 ∗ 10−5 𝑠 4𝑉
= 2𝐴+ −5
∗ (1 − ) = 2.02 𝐴
2 ∗ 7.142 ∗ 10 𝐻 14 𝑉

𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙 ∗ 𝑇 𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙
𝐼𝐿𝑚𝑖𝑛 = 𝐼𝑜𝑢𝑡_𝑚𝑎𝑥 − ∗ (1 − )
2 ∗ 𝐿𝑚𝑖𝑛 𝑈𝑖𝑛_𝑚𝑎𝑥
4𝑉 ∗ 10−5 𝑠 4𝑉
= 2𝐴− ∗ (1 − ) = 1.799 𝐴
2 ∗ 7.142 ∗ 10−5 𝐻 14 𝑉

- Dimensionăm tranzistorul
𝑈𝑇𝑚𝑎𝑥 = 𝑈𝑖𝑛_𝑚𝑎𝑥 = 14𝑉
𝐼𝑇𝑚𝑎𝑥 = 𝐼𝐿𝑚𝑎𝑥 = 2.02 𝐴
𝑈𝑜𝑢𝑡_𝑟𝑒𝑎𝑙 ∗ 𝑇 𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙
𝐼𝑇𝑚𝑎𝑥 = 𝐼𝑜𝑢𝑡_𝑚𝑎𝑥 + ∗ (1 − )
2 ∗ 𝐿𝑚𝑖𝑛 𝑈𝑖𝑛_𝑚𝑎𝑥
- Dimensionăm dioda
𝑈𝐷𝑚𝑎𝑥 = 𝑈𝑇𝑚𝑎𝑥 = 14𝑉
𝐼𝐷𝑚𝑎𝑥 = 𝐼𝑇𝑚𝑎𝑥 = 2.09 𝐴
𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙
𝐼𝐷𝑚𝑒𝑑_𝑚𝑎𝑥 = 𝐼𝑜𝑢𝑡_𝑚𝑎𝑥 ∗ (1 − ) = 1.428 𝐴
𝑈𝑖𝑛_𝑚𝑎𝑥
𝑃𝐷 = 𝑈𝑐𝑎𝑑𝑒𝑟𝑒_𝑑𝑖𝑜𝑑𝑎 ∗ 𝐼𝐷𝑚𝑒𝑑_𝑚𝑎𝑥 = 0.5 ∗ 1.428 = 0.714
- Dimensionăm condensator
𝑈𝑜𝑢𝑡𝑟𝑒𝑎𝑙 2 4𝑉
(1 − 𝑈𝑖𝑛_𝑚𝑎𝑥 ) ∗ 𝑈𝑖𝑛_𝑚𝑎𝑥 ∗ 𝑇
−10
1 1 (1 − 14 𝑉 ) ∗ 14 𝑉 ∗ 10
𝐶= ∗ = ∗
8 0.25 ∗ 𝐿𝑚𝑖𝑛 ∗ ∆𝑈𝑜𝑢𝑡 8 0.25 ∗ 7.142 ∗ 10−5 ∗ 10 𝑚𝑉
= 700.8 ∗ 10−6 𝐹

Dorim să aflăm valoarea efectivă a curentului care străbate condensatorul

𝐼𝑜𝑢𝑡_𝑚𝑖𝑛 200 𝑚𝐴
𝐼𝐶𝑒𝑓 = = = 115.47 𝑚𝐴
√3 √3
 4. Interpretare rezultate
Circuitul pentru Convertorul Buck

Observăm formele de undă de la ieșirea circuitului

Formele de undă din diagrama de mai sus descriu funcționarea pentru conducție neîntreruptă.
Acestea au fost reprezentate luând în considerare următoarele ipoteze simplificatoare:
 Căderile de tensiune pe comutatoare în starea de conducție sunt nule;
 Căderea de tensiune pe condensatorul de ieșire este aproximativ constantă;
 Rezistența bobinei și condensatorului sunt zero.
 Timpii de comutare ai tranzistorului și diodei sunt foarte mici în raport cu perioada de
comutație.
5. Bibliografie
https://www.afahc.ro/ro/facultate/cursuri/ccg/CDE/Cursul%208%20-%20Redresoare.pdf
http://snet.elth.pub.ro/snet2004/Cd/circ/circ_P7.pdf
https://www.elprocus.com/half-wave-and-full-wave-rectifier-with-capacitor-filter/
https://www.alegetidrumul.ro/uploads/calificari/144/Materiale%20didactice/X_Bazele%20
electronicii%20analogice_profRusuC1.pdf
“POWER SUPPLIES” - Dorin Petreuș, Toma Pătărău, Radu Etz
