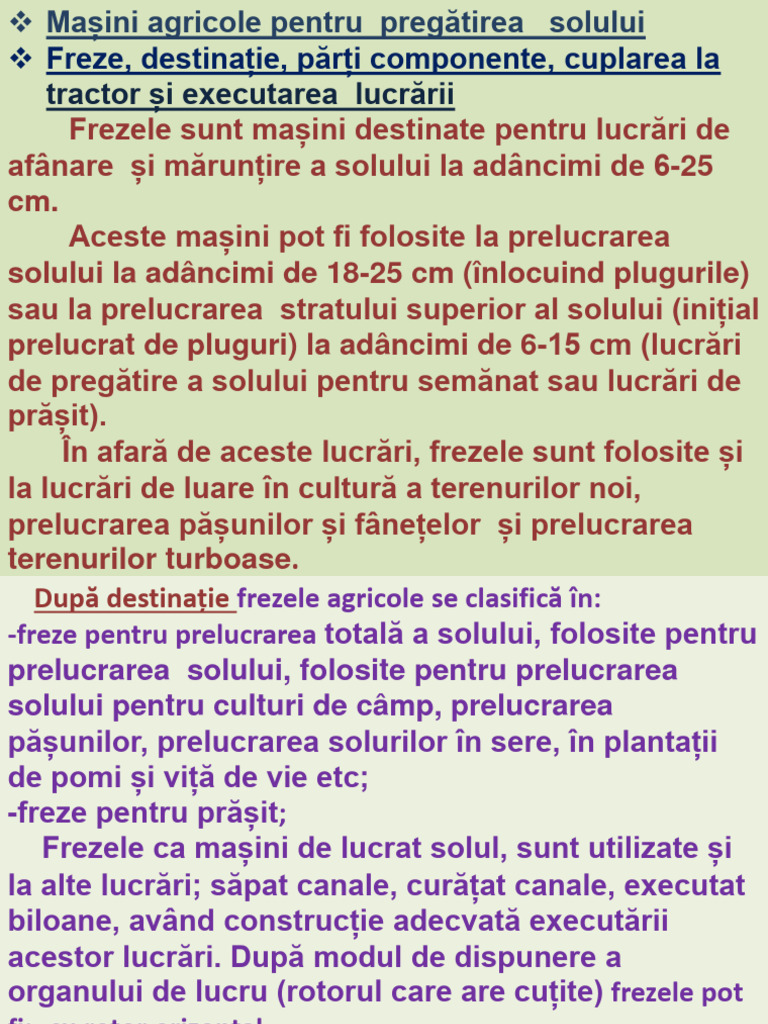

❖ Mașini agricole pentru pregătirea solului

❖ Freze, destinație, părți componente, cuplarea la

tractor și executarea lucrării
Frezele sunt mașini destinate pentru lucrări de
afânare și mărunțire a solului la adâncimi de 6-25
cm.
Aceste mașini pot fi folosite la prelucrarea
solului la adâncimi de 18-25 cm (înlocuind plugurile)
sau la prelucrarea stratului superior al solului (inițial
prelucrat de pluguri) la adâncimi de 6-15 cm (lucrări
de pregătire a solului pentru semănat sau lucrări de
prășit).
În afară de aceste lucrări, frezele sunt folosite și
la lucrări de luare în cultură a terenurilor noi,
prelucrarea pășunilor și fânețelor și prelucrarea
terenurilor turboase.
 După destinație frezele agricole se clasifică în:
-freze pentru prelucrarea totală a solului, folosite pentru
prelucrarea solului, folosite pentru prelucrarea
solului pentru culturi de câmp, prelucrarea
pășunilor, prelucrarea solurilor în sere, în plantații
de pomi și viță de vie etc;
-freze pentru prășit;
Frezele ca mașini de lucrat solul, sunt utilizate și
la alte lucrări; săpat canale, curățat canale, executat
biloane, având construcție adecvată executării
acestor lucrări. După modul de dispunere a
organului de lucru (rotorul care are cuțite) frezele pot
fi: -cu rotor orizontal
-cu rotor vertical
-cu rotor înclinat
 Cele mai răspândite sunt frezele cu rotor
orizontal, arborele acestuia fiind dispus
perpendicular pe direcția de înaintare.
Frezele pot fi tractate, semi purtate și purtate.
Există și freze auto deplasabile. În prezent,
utilizarea frezelor la lucrările de pregătire a solului
Există și freze auto deplasabile. În prezent,
utilizarea frezelor la lucrările de pregătire a solului
este mult extinsă datorită faptului că acestea asigură
o bună mărunțire și amestecare a straturilor de sol
și permit folosirea completă a puterii sursei de
energie (putând lucra cu tractoare ușoare de putere
mare), deși prezintă dezavantajul unui consum de energie
mai mare pe unitatea de suprafță prelucrată.
 ▪ Componența frezelor.
Scheme de freze
❑Generalități. Freza este formată dintr-un
cadru pe care se montează rotorul cu
cuțite, transmisia pentru acționarea
rotorului și dispozitivul de cuplare.
❑ Frezele tractate și semipurtate sunt
prevăzute cu roți de rulare, care
îndeplinesc și rolul de organe de limitare
a adâncimii de lucru.
❑ La frezele purtate limitarea adâncimii de
lucru se face cu roți sau patine.
 Freze pentru prelucrarea totală
În figura 3.1 se arată schema unei freze pentru
prelucrarea totală a solului. Pe cadrul frezei este
montat rotorul, acționat prin intermediul unei
transmisii cardanice și cu roți dințate. Rotorul este
acoperit cu o carcasă, prevăzută în partea posterioară
cu o porțiune reglabilă.
Reglarea adâncimii de lucru se realizează prin
modificarea poziției roților față de cadru.
Frezele pentru prelucrarea totală se construiesc
cu lățimi de lucru diferite, în funcție de destinație
(pentru frezare adâncă, pentru prelucrarea arăturii,
pentru prelucrarea pășunilor, a întrerândurilor dintre
pomi sau viță de vie etc) și puterea sursei de energie.
▪ Astfel frezele pentru prelucrarea
stratului superior (α=5-15 cm) se
construiesc cu lățimi de 0.5-1.5 m.
Frezele din cel de al doilea grup pot fi
cuplate la tractor axial sau dezaxat, în
ultimul caz fiind prevăzute cu
mecanisme de dezaxare.
▪ Există și freze cu lățimi de lucru mai mici
(0.3-0.5 m) prevăzute cu motoare propriii de
2-5 KW (freze auto deplasabile) sau
destinate a lucra în agregat cu tractorul
monoax
 Freze pentru prășit
La aceste freze pe cadrul mașinii se montează
mai multe secții, fiecare secție fiind formată
dintr-un rotor având cuțite, prevăzut cu o
carcasă.
Rotorul unei secții (fig 3.2) prelucrează solul
între rândurile de plante, pe o lățime b, la
adâncime α, rămânân neprelucrate zonele de
protecție
Freze pentru prelucrarea solului dintre
pomi, pe rând

În figura 3.3 a se arată schema unei freze de

acest tip. De cadrul 1 al mașinii, ce se
cuplează la mecanismul de suspendare al
tractorului, este montat articulat lonjeronul 2,
legătura între ele fiind făcută prin
intermediul unui mecanism cu paralelogram
deformabil .
 Rotorul 3 este montat pe lonjeronul 2. Pe mașină
este montată o instalație hidraulică formată din
rezervorul R2, pompa P, distribuitorul D și cilindrul
hidraulic CH. Distribuitorul este comandat prin
intermediul palpatorului 4. În timpul lucrului,
agregatul deplasându-se printre rândurile de pomi,
prelucrează solul dintre pomi pe rând, pe lățimea b,-
lățimea de lucru a frezei.
Când palpatorul 4 întâlnește trunchiul unui
pom, prin înaintarea frezei, acestuia i se imprimă o
mișcare de rotație în sensul acelor unui ceasornic,
și printr-un sistem de pârghii comandă sertarul
distribuitorului pentru retragerea rotorului având
cuțite.
 Ca urmare, sub acțiunea cilindrului hidraulic CH,
mecanismul cu paralelogram deformabil i se
imprimă o mișcare de rotație în sensul acelor unui
ceasornic. După depășirea pomului, palpatorul sub
acțiunea arcului 5, revine în poziție inițială, sertarul
distribuitorului fiind deplasat în sens invers pentru
comanda deplasării rotorului spre rândul de pomi.
La capătul cursei, prin supapa uni sens Sn se
face legătura dintre pompă și rezervor. În figura 3.3
b se arată un alt sistem de retragere a rotorului,
prin intermediul cilindrului hidraulic CH, cadrul
fiind telescopic
 Freze cu rotor vertical

Se folosesc pentru mărunțirea arăturii. Aceste freze

constructiv sunt realizate din mai multe rotoare (2-
8) dispuse în line, fiecare rotor (fig 3.4) fiind prevăzut
cu mai multe cuțite (frecvent 2-4) de forme diferite
(drepte, elicoidale, curbate). La aceste mașini,
acționarea rotoarelor se face prin intermediul unei
transmisii cu roți cilindrice montate într-o carcasă
comună care formează cadrul mașinii.
❑ Frezele cu rotor vertical se folosesc pentru mărunțirea
arăturii, putând lucra la adâncimi de 10-25 cm
 Procesul de lucru executat de freze

Procesul de lucru executat de rotorul frezei este un

proces care constă din următoarele faze: pătrunderea
cuțitelor în sol, desprinderea așchiilor de sol și antrenarea
acestora în mișcarea de rotație, ciocnirea așchiilor de carcasă
și mărunțirea suplimentară a acestora și nivelarea stratului
mărunțit. În cazul frezelor cu rotor orizontal, acest proces
poate fi executat prin desprinderea așchiilor de sus în jos
(frezare de sus în jos) sau prin desprinderea așchiilor de jos în
sus (frezare de jos în sus)
 Fazele principale ale procesului de frezare
(pătrunderea cuțitului în sol și desprinderea
așchiilor) depind de regimul cinematic de lucru al
cuțitului. În timpul lucrului, un punct de pe cuțit (fig
3.5) execută o mișcare de rotație în jurul axei
rotorului și o mișcare de translație imprimată de
mașină.
 Construcția organelor componente ale frezelor
Organul de lucru al frezelor, rotorul având
cuțite (fig 3.7) este reprezentată printr-un
arbore susținut de lagăre având rulmenți, pe
care prin intermediul unor discuri sunt
montate cuțitele. Arborele rotorului este
format de obicei dintr-o țeavă pe care sunt
sudate discurile pentru fixarea cuțitelor.
 Cuțitele folosite în construcția frezelor sunt de
forme și dimensiuni diferite, ele putând fi rigide (fig
3.8, a, b, c) sau elastice (realizate din sârmă de oțel-
fig. 3.8 d). Cele mai utilizate sunt cuțitele curbate,
în formă de L (fig 3.8 b), acestea fiind folosite la
majoritatea frezelor (de câmp, de vie, de livadă, de
prășit etc), putând lucra în funcție de lungimea lor
la adâncimi de 6-25 cm. Cuțitele în formă de L pot
avea aripa dispusă în partea dreaptă sau în partea
stângă.
 Cuțitele se montează pe disc alternativ
(fig 3.8 c) numărul de cuțite pe un disc fiind
de 2-8. Cuțitul se montează pe rotor astfel
(fig 3.9) încât tăișul vertical să fie înclinat
față de rază în sensul invers sensului de
rotație al rotorului.
Repartizarea cuțitelor pe rotor se face
respectând cerința ca funcționarea rotorului să fie
fără șocuri, respectând momentul necesar de
acționare să fie aproximativ constant și totodată
respectând cerința ca să se asigure stabilitatea de
lucru a frezei. În timpul lucrului, asupra cuțitului
frezei acționează forța R (fig 3.10 a) care reprezintă
rezultanta forțelor care se opun la tăierea
deformarea, deplasarea etc, a așchiei de sol.
Transmisia și mecanismul frezelor
În fig 3.12 se arată diferite scheme de transmisii
utilizate la freze pentru prelucrarea totală. La unele
freze, transmisiile se prevăd și cu posibilitatea
modificării raportului de transmitere între arborele
prizei de putere și arborele rotorului. Pentru reglarea
adâncimii de lucru, frezele se prevăd cu roți
limitatoare de adâncime,
 Poziția cărora față de cadru este reglabilă (fig 1.3
a) sau patine reglabile, soluție folosită în special la
frezele purtate. La frezele dezaxabile se prevăd
mecanisme de dezaxare (fig 3.13 b) care permit
deplasarea rotorului frezei față de cadrul 1 (cu
triunghi de prindere), acționarea făcându-se cu un
ax filetat 2, acționat prin intermediul unui volan.
 Tipuri constructive de freze
Frezele pentru lucrări adânci sunt destinate
pentru prelucrarea solului la α =20-25 cm, lucrând în
agregat cu tractoare de putere mare. Frezele pentru
lucrări de pregătire a terenului (α =4-15 cm) sunt
similare din punct de vedere constructiv, fiind
folosite la prelucrarea arăturilor, a pășunilor, a
solului dintre rândurile de pomi sau viță de vie.
Denumirea lor este dată în special după destinația
inițială (pentru vie, pentru livezi etc).
 Freza dezaxabilă FDL-1.3 (fig 3. 14)

este destinată pentru prelucrarea solului între rândurile de pomi.

Freza este formată din cadrul principal 1, prevăzut cu triunghiul de
prindere la tractor, pe care se montează pe o țeavă cadrul propriu-zis
al frezei. De acest cadru este montat rotorul având cuțite 2, acoperit
pe partea superioară cu capacul 3, iar în partea din spate cu capacul
rabatabil 4.
În părțile laterale ale rotorului sunt prevăzute patinele 5, a căror
poziție este reglabilă.
Rotorul având cuțite are lățimea de lucru de 1.32 m, diametrul
acestuia fiind de 490 mm. Adâncimea de lucru a cuțitelor este de 4-12
cm. Turația rotorului este de 180 rot/min.
Rotorul împreună cu transmisia se poate deplasa față de cadrul
principal, putându-se astfel apropia de rândul de pomi.
În acest scop, freza este prevăzută cu un mecanism de
dezaxare (fig. 3.13 b) acționat prin intermediul volanului 6( fig
3.14)
Freza pentru pășuni FPP-1.3 destinată pentru
pregătirea terenului în vederea refacerii pajiștilor
are cadrul format din două țevi asamblate între ele
prin plăci, pe care se montează cadrul rotorului
frezei, în poziție axată sau dezaxată.
Rotorul este format dintr-o țeavă cu șapte
discuri, pe cinci discuri fiind montate câte 6 cuțite
în formă de L, iar pe două (de la extremitățile
rotorului) câte trei cuțite.
Lățimea de lucru a rotorului este de 1.3 m,
diametrul acestuia fiind de 510 mm. Adâncimea de
lucru a frezei este de 6-15 cm. Turația rotorului
este de 144; 160; 200 și 225 rot/min, treptele de
rotație respective obținându-se prin schimbarea
roților transmisiei.
 Freza pentru vie FV-1-1.5 este destinată în
special pentru prelucrarea solului între
rândurile de viță de vie, fiind folosită în
plantațiile cu distanța între rânduri de peste
1.6 m.
Pentru reglarea lățimii de lucru a frezei,
rotorul este format dintr-un arbore cu
secțiune hexagonală pe care se montează
discuri, distanțate între ele cu bucșe ce se
fixează pe arbore.
Pe fiecare disc se montează câte patru
cuțite în formă de L. Diametrul rotorului este
de 460 mm, adâncimea de lucru de 6-12 cm.
Turația rotorului 170 rot/min.
 Freza pentru prășit Freză purtată pentru
legumicultură FPL-4 9 (fig 3.15) este destinată
pentru prășitul culturilor de legume.
Pe cadrul 1 al mașinii prevăzut cu un triunghi de
prindere, se montează patru secții de lucru 2, în
spatele fiecărei secții de lucru putându-se monta
câte un organ pentru deschis role de irigații. În
timpul lucrului mașina se sprijină pe două roți
limitatoare de adâncime.
