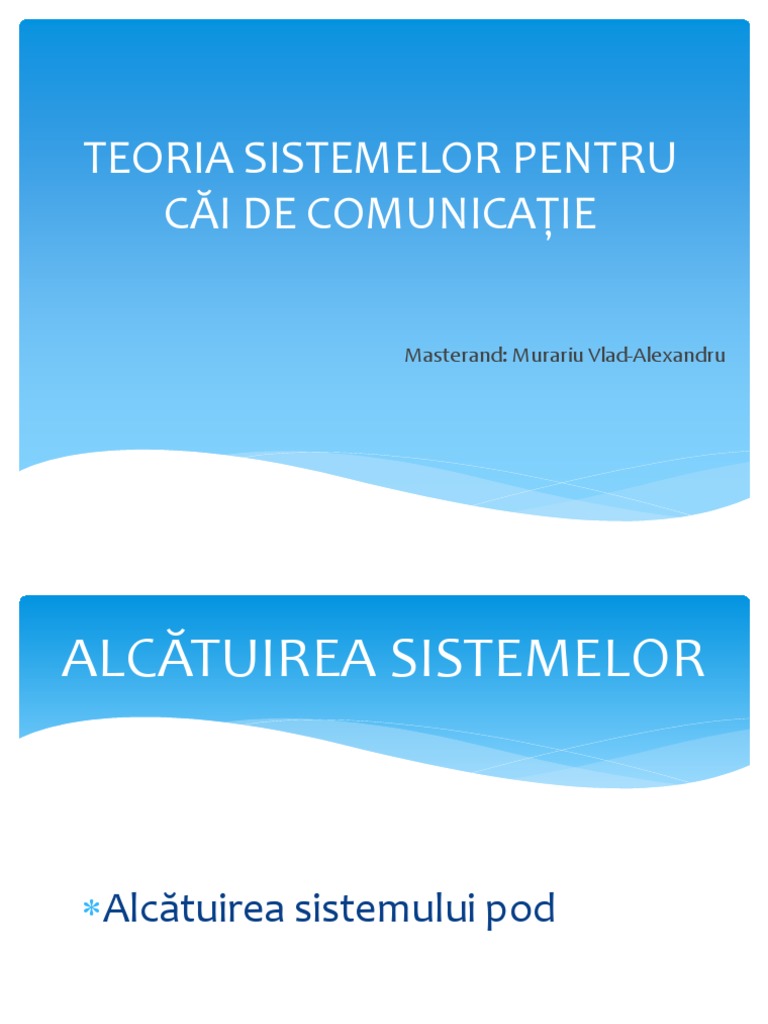

TEORIA SISTEMELOR PENTRU

CĂI DE COMUNICAȚIE

Masterand: Murariu Vlad-Alexandru

ALCĂTUIREA SISTEMELOR

Alcătuirea sistemului pod

 Alcatuirea sistemului pod

 Podul este construcția care sustine o cale de

transport deasupra unui obstacol, lăsând un spațiu
liber pentru asigurarea continuității obstacolului
traversat
 Alcătuirea sistemului pod
 Sistemul pod este alcătuit din:
 1. Infrastructură:
- Culee:
- Fundație;
- Elevație;
- Bancheta cuzineților;
- Zid de gardă;
- Zid întors;
- Aripă;
- Sfert de con;
- Dală de racordare;
 Alcătuirea sistemului pod
 Sistemul pod este alcătuit din:
 1. Infrastructură:

- Pilă(Pilă pendulară, pilă-culee, palee, palee

pendulară):
- Fundație;
- Elevație;
- Bancheta cuzineților;
- Arlerbec;
- Avanbec;
- Spargheț.
 Alcătuirea sistemului pod

2. Elemente ale rezemării:

- Aparat de reazem – Aparate de reazeme fixe
și mobile
- Pendul;
- Babă;
- Suburs.
 Alcătuirea sistemului pod
 3. Suprastructura:

 Poduri din beton:

 - Grinda principală;
 - Antretoază;
 - Placă de suprabetonare;
 - Straturile căii pe pod:
 Placă de suprabetonare;
 Hidroizolație;
 Șapă protectie;
 Îmbracaminte asfaltică;
 - Lisă;
 - Gură de scurgere;
 Alcătuirea sistemului pod
 3. Suprastructura:

 Poduri din metal:

 - Grindă principală;
 - Antretoază;
 - Lonjeron;
 - Contravântuiri;
 - Platelaj;
 - Tiranți;
 - Hobane;
 Alcătuirea sistemului pod
 3. Suprastructura:

 Poduri din lemn:

 - Urs;
 - Pachet de urși;
 - Babe;
 Alcătuirea sistemului pod

 4. Elementele căii:
- Aparat de compensare a căii;
- Îmbrăcămintea căii;
- Podină: de rezistență, de uzură;
- Parapet de siguranță a pietonilor;
- Stâlpul parapetului;
- Umplutura parapetului;
- Mână curentă.
 Alcătuirea sistemului pod
 INFRASTRUCTURA
 -DEX: ansamblul elementelor care susțin partea
principală a unei construcții, care o fixează de teren și
care transmite acestuia forțe;
 -parte a podului care susține suprastructura și
transmite încărcările la terenul de fundație
 SUPRASTRUCTURA
 -DEX: totalitatea elementelor care formează pertea
utilă a unei construcții;
 -parte a podului care conține calea și structura ce
reprezintă elementul principal de rezistență
 Alcătuirea sistemului pod
 În alcătuirea sistemului pod se găsesc următoarele
elemente:
 1. Infrastructură:
 1.1 Culee = element de infrastructură care susține
traveea de capăt și sprijină terasamentele de la
capetele podului;
 Alcătuirea sistemului pod
 1.2 Bancheta cuzineților = partea superioară a culeelor sau pilelor, în care se
înglobează cuzineții;

 1.3 Zid de gardă = element al unei culee, așezat deasupra feței superioare a
bachetei cuzineților, care oprește umplutura din spatele culeei să cadă pe
bancheta cuzineților;

 1.4 Zid întors = zid construit în prelungirea culeei în lungul căii, pe fundații
proprii sau scos în consolă din culee, care servește la sprijinirea
terasamentelor;

 1.5 Aripă = zid de sprijin amplasat lateral culeelor, care asigură sprijinirea și
racordarea terasamentelor la capetele podului;

 1.6 Sfert de con = umplutură de pământ ce realizează racordarea

terasamentelor de la capătul podului cu fețele laterale ale culeelor;

 1.7 Dală de racordare = placă de beton armat care asigură racordarea căii de
pe pod cu terasamentele
 Alcătuirea sistemului pod

 1.8 Pilă = element intermediar al infrastructurii unui

pod, din alt material decât lemnul;
 Alcătuirea sistemului pod
 1.9 Pilă pendulară =pilă cu articulații la ambele capete,
care permite deplasarea tablierului în lungul axei căii
podului
 1.10 Pilă-culee = pilă a unui pod boltit cu mai multe
travee, care poate prelua împingerea unei travee
adiacente, când cealaltă travee adiacentă este
înlăturată sau pilă comuna viaductului de acces şi
podului propriu-zis
 Alcătuirea sistemului pod
 1.11 Palee = element intermediar şi provizoriu al
infrastructurii de pod, alcătuit din lemn sau metal
 1.12 Palee pendulară = palee cu articulații la ambele
capete
 1.13 Căsoaie = element intermediar şi provizoriu al
infrastructurii de pod, alcătuit din lemn, beton armat
sau metal, umplute cu bolovani sau piatră brută
 Alcătuirea sistemului pod
1.14 Arierbec = partea dinspre aval a unei pile de pod;

1.15 Avambec = partea dinspre amonte a unei pile de

pod;
 Alcătuirea sistemului pod
 2. Elementele rezemării:
 2.1 Aparat de reazem = element prin care se realizează
transmiterea încărcărilor de la suprastructură la
infrastructură, cu asigurarea mobilității conform
schemei structurii statice.

2.1.1 Aparat de reazem fix = aparat de reazem care

permite numai rotiri relative ale suprastructurii față
de elementul de infrastructură pe care este amplasat.
2.1.2 Aparat de reazem mobil = aparat de rezem care
permite deplasări şi rotiri relative ale suprastructurii
față de elementul de infrastructură pe care este
amplasat.
 Alcătuirea sistemului pod

 2.2 Pendul = element de construcție folosit ca aparat de

reazem mobil, care permite deplasări şi rotiri ale grinzii,
prin pendulare.
 Alcătuirea sistemului pod
 2.3 Cuzinet = parte a unui element de construcție din
beton, armată în vederea preluării unor compresiuni
locale foarte mari, situată în zonele de rezemare sau
ancorare.

 2.4 Babă = element de rezemare din lemn, aşezat

transversal podului, deasupra piloților.
 2.5 Suburs = grindă de lemn scurtă, în
sens longitudinal podului, deasupra
paleelor, pilelor sau culeelor, pe care se
reazemă grinzile principale.
 Alcătuirea sistemului pod
 3. Suprastructură:
 3.1 Grindă principală = element
principal de rezistență care preia încăr-
cările suprastructurii şi le transmite la
aparatele de reazem;
3.2 Urs = grindă de lemn folosită ca grindă principală;
3.3 Pachet de urşi = urşi suprapuşi
şi solidarizați;
 Alcătuirea sistemului pod

 3.4 Antretoază = element al suprastructurii unui pod

amplasat transversal față de axa căii pe pod şi care
transmite sau repartizează încărcările la grinzile
principale;
 Alcătuirea sistemului pod
 3.5 Lonjeron = grindă longitudinală din suprastructura
unui pod metalic sau din beton armat, care reazema
pe elemente transversale de rezistență;
 3.6 Contravântuire = element de construcție alcătuit
din bare destinate să asigure rigiditatea longitudinală
sau transversală a unui pod;
 Alcătuirea sistemului pod

 3.7 Gură de scurgere = dispozitiv prin care se asigură

evacuarea apelor de precipitații de la şapă sau de pe
calea podului;
 Alcătuirea sistemului pod
 3.8 Lisă = piesă din lemn, metalică sau beton în lungul
podului, care mărgineşte trotuarul la exterior
 Alcătuirea sistemului pod
 4. Exemple de poduri în lume
Alcătuirea sistemului pod
 Alcatuirea sistemului pod

 Bibliografie:
- STAS 5626-92. Poduri. Terminologie
