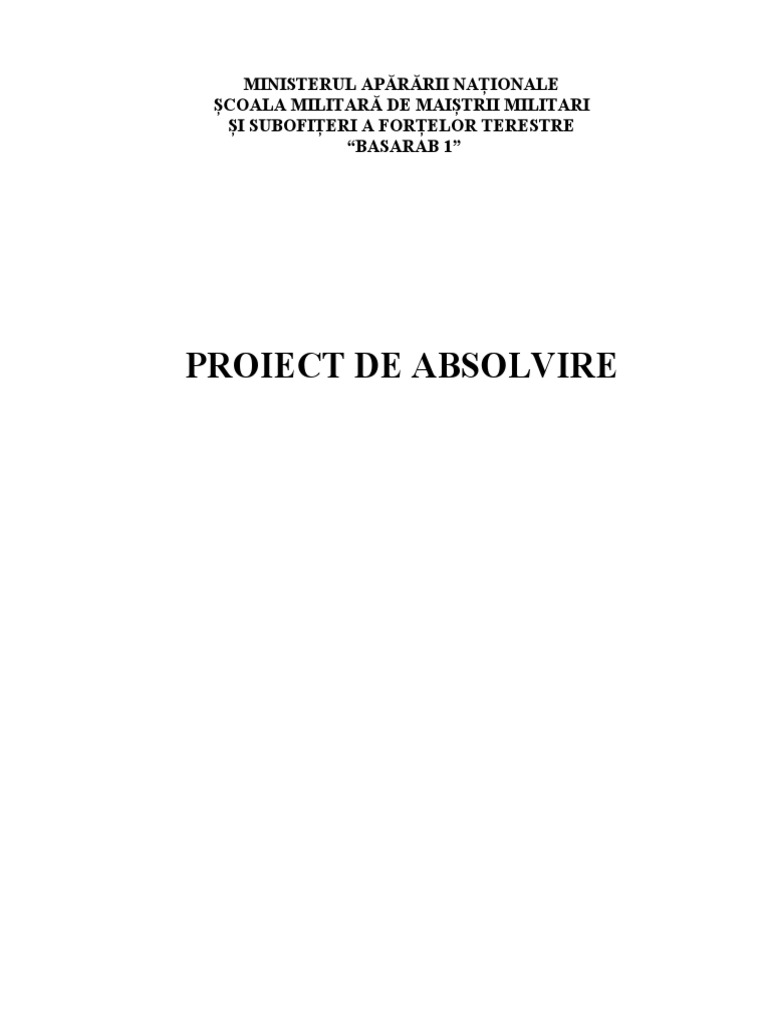

PROIECT DE ABSOLVIRE
CUPRINS
ARGUMENT..........................................................................................................................pag.4
CAPITOLUL I
ROL, COMPUNERE ȘI MATERIALE UTILIZATE LA FABRICAREA OSIILOR.....pag.5
1.1 Rol funcțional.......................................................................................................pag.5
1.2 Materiale utilizate la fabricarea osiilor...............................................................pag.6
CAPITOLUL II
TIPURI DE OSII UTILIZATE ÎN CONSTRUCȚIA DE MAȘINI..................................pag.8
CAPITOLUL III
LUCRĂRI DE MENTENANȚĂ EXECUTATE LA OSII...............................................pag.11
3.1 Fenomenul de uzură.............................................................................................pag.11
3.2 Tipuri caracteristice de uzuri..............................................................................pag.12
3.3 Calitatea lubrefianților utilizati...........................................................................pag.12
3.4 Procesul tehnologic de reparae al osiilor...........................................................pag.12
3.5 Documentatia necesară elaborării procesului tehnologic de reparare..............pag.13
3.6 Recondiționarea osiilor prin sudare....................................................................pag.14
3.7 Incărcarea prin sudare electrică.........................................................................pag.15
3.8 Încărcarea pieselor prin sudarea cu plasmă.......................................................pag.16
3.9 Normele tehnicii securității și sănătății în muncă...............................................pag.16
CAPITOLUL IV
STUDIU COMPARATIV LA OSII .................................................................................pag.19
CAPITOLUL V
STRATEGII DIDACTICE................................................................................................pag.20
5.1 Metode de învățământ..........................................................................................pag.22
5.2 Mijloace de învățământ.......................................................................................pag.24
PROIECT DIDACTIC...........................................................................................................pag.27
CONCLUZII...........................................................................................................................pag.29
BIBLIOGRAFIE....................................................................................................................pag.30
ANEXE...................................................................................................................................pag.32
ARGUMENT
Pentru a reuși într-un domeniu, este necesară o bună informare asupra domeniului
respectiv și a conținutului acestuia.
Pentru realizarea acestui proiect mi-au fost de mare folos sfaturile profesorului îndrumator
și cunoștințele dobândite de-a lungul întregii vieți.
Consultând bibliografia recomandată de către profesorul îndrumător, precum și alte cărti
de specialitate am sintetizat aspectele principale și alte caracteristici ale tehnologiei de asamblare
a organelor de mașini ce execută miscarea de rotatie (osiile), pentru o cat mai vastă analiză asupra
acestei tehnologii.
În al doilea capitol este vorba despre tipurile de osii, cateva criterii de clasificare (forma,
condiții de funcționare și considerente de calcul legate de modul de încărcare) utilizate în
construcția de mașini.
Capitolul al treilea ne vorbește despre lucrările de mentenanță executate la osii.
Fenomenul de uzură, tipurile caracteristice de uzuri, procesul tehnologic de reparare a osiilor,
recondiționarea osiilor prin sudare, încărcarea prin sudare electrică, sunt cateva din subcapitolele
pe care am încercat sa vi le prezint într-un mod cat mai clar.
În capitolul patru am realizat un studiu comparativ la osii și arbori. Paralela se refera in
special la tipurile de osii și arbori, la materialele de fabricație, dar și la rolul funcțional al acestor
două organe de mașini.
Strategiile didactice, metodele de învățământ, mijloacele de învățământ și proiectul
didactic, sunt prezentate în capitolul cinci și prezintă etapele pe care instructorul trebuie să le
parcurgă în vederea susținerii unei ședințe teoretice.
În ultima parte a acestei lucrări sunt prezentate concluziile, bibliografia și anexele.
Consider că această lucrare va reprezenta o bună sursă de inspirație pentru lucrări cu
tematică asemanatoare și pentru crearea unei imagini vaste asupra subiectului propus.
NECLASIFICAT
4 din 37
CAPITOLUL I
ROL, COMPUNERE ȘI MATERIALE UTILIZATE LA
FABRICAREA OSIILOR
Osiile sunt organe de mașini care susțin alte organe de rotație, în oscilație sau în repaus
ale mașinilor, agregatelor sau vehiculelor, fară a transmite momente de răsucire, fiind astfel
solicitate în principal la încovoiere; eforturile unitare de răsucire provocate de frecările în
reazeme sunt neglijabile.
Importanța deosebită a osiilor în construcția mașinilor justifică atenția ce se acordă la
calculul și contrucția lor.
Capitolul de față se limitează la studiul osiilor cu axa longitudinală dreaptă.
Principalele criterii de clasificare ale osiilor sunt forma, condițiile de funcționare și
poziția.
NECLASIFICAT
5 din 37
1.2
Materi
ale utilizate la fabricarea osiilor
Osiile drepte reprezintă cazul general, cu utilizarea cea mai largă; vagoane, mașini și
aparate de ridicat.
Osiile curbate sunt un caz particular , întalnit cu preponderență la autovehicule.
NECLASIFICAT
7 din 37
Osia fixă are numai rolul de susținere a unui alt organ de rotație (Fig.1).
Osia rotativă de exemplu osia unui vagon- se învarte odată cu roata solidarizată pe ea, iar
rezemarea în lagăr se numește fus, forma acestora putând fi cilindrică, tronconică sau sferică.
Figura nr.1
Găurirea osiilor duce la reducerea greutății lor; în ipoteza în care diametrul interior este
jumătate din diametrul exterior, iar greutatea se micșorează cu 25%, pe când rezistența la 2
încovoiere, cu numai 6,25%.2
Clasificarea osiilor poate fi facută după diferite criterii: formă, condiții de funcționare și
considerente de calcul legate de modul de încărcare.
Chiar din schema de clasificare rezultă caracteristicile fiecărei categorii, astfel încat se
dau numai lămuririle de mai jos.
NECLASIFICAT
9 din 37
SCHEMA DE CLASIFICARE A OSIILOR
NECLASIFICAT
10 din 37
CAPITOLUL III
LUCRĂRI DE MENTENANȚĂ EXECUTATE LA OSII
Uzura prin fercare este cauzată atat de frecarea exterioară cat și de frecarea din strucura
3 Ruxandra Hoia si Liliana Tenescu-Organe de masini si
mecanisme,- Editura Sigma, Bucuresti 2002 NECLASIFICAT
10 din 37
pieselor. Defectele generate de fercarea exterioară a pieselor fac parte din grupa defectelor de
uzură ce pot fi înlăturate.
Uzura de adeziune este cauzată de acțiunea simultană a componentei de natură mecanică
și a celei cauzată de forțele moleculare sau atomice.
Uzura de abraziune este un proces pur mecanic care se recunoaște prin prezența
particulelor dure abrazive între suprafețele de contact.
Uzura prin oboseală se produce la frecarea de rostogolire, pe suprafețele de lucru ale
rulmenților ți pe flancurile roților.
Uzura prin coroziune poate fi punctiformă și intracriatalină, care afectează rezistența
mecanică și oboseala materialelor.
În vederea micșorării uzurii trebuie respectat jocul care asigură ungerea lichidă, iar la
alegerea lubrifianților trebuie respectate cu strictețe normele învingătoare.
Lubrefiantul trebuie să adere, să fie absorbit la suprafața pieselor pentru a asigura o
frecare semiuscată. Pentru aceasta este necesară o vâscozitate ridicată și o bună onctuozitate.
Pentru creșterea onctuozității se adaugă cantități mici de acizi grași care duc la micșorarea
coeficientului de frecare. Acestia duc însă la intensificarea ritmului de uzură chimică.
Desenul de execuție al piesei ce se recondiționează reprezintă una din datele inițiale cele
NECLASIFICAT
13 din 37
mai importante pentru întocmirea procesului tehnologic de recondiționare.
Cu ajutorul desenelor sau a suprafețelor cotelor de uzură se stabilește metoda și traseul
tehnologic de recondiționare, cu ajutorul căruia se întocmește fișa tehnologică sau planul de
operații.
Desenele de ansamblu și subansamblu din care face parte piesa sunt necesare pentru
stabilirea strategiei de demontare și montare a acesteia. Desenele conțin date referitoare la
dimensiunile de gabarit, caracterul ajustajelor și precizia elementelor de închidere a lanțului de
dimensiuni. Caracterul ajustajului este dat de multe ori în desenul de execuție.
Punctul de control din unitatea de reparat trebuie să fie înzestrat cu norme de control și
recepție. Normele de control sunt necesare pentru trierea pieselor și constatarea defectelor pe care
le prezintă după demontare, stabilindu-se piesele bune, piesele pentru recondiționat și piesele
rebut. De asemenea, aceste norme stau la baza controlului interoperațional și final al produselor
prelucrate. Normele de recepție stabilesc de asemenea condițiile tehnice privind ansamblul,
subansamblul sau produsul finit, piesele ce se recondiționează, precum și aparatura indicată în așa
fel încât produsul să-și recapete, pe cat posibil, parametrii de funcționare inițiali.
> cu cat conductivitatea termică este mai mare, cu atat necesită un consum
mai mare de căldură și o metodă mai rapidă de sudare;
> coeficientul de dilatare termică determinată (mai ales la fontă) producerea
de tensiuni interne, fisuri etc; NECLASIFICAT
14 din 37
> dacă temperatura de topire a aliajului este apropiată de temperatura de
fierbere a unuia din componentele sale, se îngreunează sudarea;
> metalele în stare topită absorb gazele;
> rezistența electrică a metalelor e mult mai mare la temperatură ridicată;
> conținutul de carbon și elemente de aliere îngreunează realizarea unei bune
suduri.
Pentru prevenirea formării oxizilor și înlăturarea celor formați, se folosesc fluxuri care au
compoziția în funcție de materialul prelucrat.
Recondiționarea pieselor uzate prin sudare electrică este un procedeu aplicat larg și pe
scară industrială în întreprinderile, secțiile și atelierele de reparații. Acest procedeu de
recondiționare are o mare productivitate, iar zona de influență termică este mult mai mică (cu
grosimea de numai 2-6 mm), ceea ce face ca atat materialul de adaos, cat și piesa să aibă
proprietăți mecanice superioare.
Înainte de recondiționare, piesa se curăță prin spălare-degresare și i se indepărtează
oxizii sau vopseaua de pe suprafața care urmează a fi incărcată.
Sudarea electrică se poate efectua la rece sau la cald. Dacă sudarea se face la cald
atunci piesa se preincălzește la temperaturi diferite, în funcție de materialul din care a fost
fabricată (tabelul nr. 2).
NECLASIFICAT
15 din 37
La executarea acestei operații se folosesc electrozi care au un înveliș special de flux,
pentru a putea proteja metalul topit împotriva acțiunii oxigenului și a azotului din aer.
Sub formă de plasmă, materia se caracterizează nu numai prin temperaturile înalte dar și
printr-o mare densitate de energie, putand fi folosită, cu succes, în procesul de prelucrare a
aliajelor metalice care, fie că se prelucrează greu, fie că nu pot fi prelucrate prin alte procedee.
Există unele deosebiri între procedeul de recondiționare prin sudare cu arc electric și cel
de recondiționare cu jet de plasmă. Astfel, la arcul electric mediul ionizat il constituie aerul, pe
cand plasma se dezvoltă intr-un format dintr-un gaz (numit plasmogen) care se injectează din
spatele electrodului. Aerul ionizat, precum și gazele dezvoltate ale arcului electric de sudură se
găsesc la presiunea atmosferică, în timp ce la plasmă gazul plasmogen se introduce sub presiune,
ceea ce determină viteze mari de curgere.
Coloana arcului electric de sudură se dezvoltă liber, pe câtă vreme jetul deplasmă este
puternic ștrangulat atat mecanic, prin existența unei diuze la ajutaj, cat și termic din cauza unei
mari diferențe de temperaturi între plasmă și pereții diuzei ajutajului care sunt răciți cu apă, dar și
electromagnetic, ca urmare a atracției dintre curenții electrici paraleli. Avand în vedere forma
coloanei, la arcul electric de sudare aceasta este tronconică iar la jetul de plasmă este cilindrică.
În sfarșit, temperatura arcului electric de sudare este considerabil mai mică decat cea a plasmei.
Atât cercetările cat și practica au demonstrat că electrozii trebuie fabricați din wolfram
aliat, pentru a asigura o ardere stabilă a plasmei, precum și pentru o intensificare a emisiunii
termolectrice.4
4 Aurel Ciocarlea Vasilescu și Mariana Constantin Ansamblarea, întreținerea și repararea mașinilor și instalatiilor -
Editura Polar.
NECLASIFICAT
16 din 37
Se vor respecta normele de tehnică a securității muncii și normele de prevenire și
stingere a incendiilor specifice lucrărilor de: lăcătușerie, prelucrare a metalelor la rece cu ajutorul
mașinilor-unelte, sudare și tăiere cu gaze și arc electric precum și urmatoarele norme specifice
reparațiilor:
• la demontarea, repararea și montarea utilajelor, echipa va lucra sub
conducerea unui maistru sau șef de echiă;
• uneltele și dispozitivele de ridicat (vinciuri, macarale, poduri rulante etc.)
utilizate de echipa de reparații trebuie să fie în bună stare;
• înainte de începerea lucrărilor de întreținere sau reparații la un utilaj,
maistrul sau șeful de echipă se va asigura că mașina respectivă să nu poata fi pusa acci-
dental în mișcare, iar pentru orice eventualitate pe întrerupătorul electric principal se va
pune o tablă indicatoare cu inscriptia: ”NU CUPLAȚI SE LUCREAZĂ”;
• la mașinile prevăzute cu anumite ansambluri care pot aluneca pe ghidaje
verticale trebuie luate măsuri de sprijinire a acestora;
• dupa terminarea reparațiilor, mașina nu va fi pusă în stare de funcțiune
înainte de montarea tuturor dispozitivelor de protecție;
• înainte de punerea în funcțiune se va controla daca sculele folosite la
reparatie au fost înlăturate de pe mașină;
• darea mașinii în funcțiune nu se va face decat după executarea recepției;
• în încăperile în care se spală și degresează piesele cu lichide inflamabile
este interzis fumatul sau accesul cu foc deschis;
• la degresarea pieselor cu solvenți organici, care sunt toxici și inflamabili,
se vorfolosi băi cu capace de închidere și se vor lua măsuri de prevenire și stingere a
incendiilor;
• soda caustică se va introduce în băile de degresare cu coșuri de sită;
• piesele se vor introduce și scoate în băile de degresare electronică numai
dupa întreruperea curentului electric care alimentează baia;
• la acoperiri galvanice muncitorii iși vor unge mainile și nările cu o alifie
protectoare pentru a preveni acțiunea vătămătoare a vaporilor diferiților compuși chimici
și vor purta tot echipamentul prevăzut de normele de protecția muncii;
• nu este permis lucrul în poziție aplecată deasupra băii;
NECLASIFICAT
17 din 37
• cand nu se lucrează, băile vor fi acoperite cu un capac, pentru a împiedica
evaporarea electrolitului;
• în incinta atelierelor de galvanizare se interzice introducerea și consumarea
alimentelor precum și fumatului.
NECLASIFICAT
18 din 37
CAPITOLUL IV
STUDIU COMPARATIV OSII
Osiile sunt organe de mașini care sunțin alte organe în rotație ale mașinilor, fără a
transmite momente de răsucire, iar arborii sunt organe de mașini, rotative în jurul axei lor
geometrice, care transmit momente de răsucire, respectiv puterea primită prin intermediul altor
organe pe care le sustin, sau cu care sunt ansamblati ( roti, biele, cuplaje).
Asemănări:
-în ambele cazuri găurirea acestor organe de mașini se face pentru reducerea greutății lor;
-părțile rotative ale acestor organe se reazemă în lagăre și poartă numele de fusuri;
-pentru turnarea celor două organe de mașini sunt întrebuințate oțeluri carbon și oțeluri
aliate dupa scopul și condițiile impuse; OL38, OL42, OL50, OL60 după STAS 500-49 și OLC25,
OLC35 după STAS 880-49;
-în cazul ambelor organe de mașini, se impun calcule riguroase, cu luarea în considerație
a condițiilor de funcționare cat mai apropiate de realitate;
-au formă, secțiune și poziție asemănătoare;
Deosebiri:
-sub acțiunea sarcinilor exterioare arborii pot reprezenta deformări de încovoiere și
răsucire în timp ce osiile prezintă în general numai deformații de încovoiere;
-o deosebire referitoare la rolul funcțional al acestor două organe de mașini este aceea ca
osiile nu transmit momente de răsucire pe când arborii sunt solicitati în special la răsucire și la
încovoiere.
CAPITOLUL V
STRATEGII DIDACTICE
- este concepută ca un scenariu didactic complex, în care sunt implicați actorii predării -
învătării, condițiile realizării, obiectivele și metodele vizate;
- prefigurează traseul metodic cel mai potrivit, cel mai logic și mai eficient pentru
abordarea unei situatii concrete de predare si învatare ( astfel se pot preveni erorile, riscurile și
evenimentele nedorite din activitatea didactică).
Tipuri de strategii didactice:
5 http://edict.ro/strategii-didactice-definitii-delimitari-conceptuale/
NECLASIFICAT
21 din 37
Strategiile didactice sunt realizate cu ajutorul metodelor de predare și învățare
(informative și activ-participative, de studiu individual, de verificare și evaluare). Strategia nu se
confundă cu metoda sau cu metodologia didactică. Metoda vizează o activitate de predare-
învățare-evaluare. Strategia vizează procesul de instruire în ansamblu și nu o secvență de
instruire.
Strategia vizează procesul de instruire în ansamblu și nu o secvență de instruire.
Metodele de învățământ sunt acele căi prin care elevii ajung, în procesul de învățământ,
sub coordonarea educatorilor, la dobandirea de cunoștinte, deprinderi, la dezvoltarea capacităților
intelectuale și la valorificarea aptitudinilor specifice.
Metoda:
- un plan de acțiune, o succesiune de operații realizate în vederea atingerii unui scop;
- un instrument de lucru în activitatea de cunoaștere și de formare a abilităților;
- este o tehnică de care profesorul și elevii se folosesc pentru efectuarea acțiunii de
predare-învățare;
-ea asigură realizarea în practică a unei activități proiectate mintal, conform unei strategii
didactice.
Principalele metode de învățământ:
1. Expunerea didactică;
2. Conversația didactică; NECLASIFICAT
22 din 37
2.1. Conversația euristică;
2.2. Conversația examinatoare (catehetică);
2.3. Conversația în actualitate;
3. Metoda demonstrației;
3.1. Demonstrația cu obiecte;
3.2. Demonstrația cu acțiuni;
3.3. Demonstrația cu substitute;
3.4. Demonstrația combinată;
3.5. Demonstrația cu mijloace tehnice;
4. Metoda observării;
5. Lucrul cu manualul;
6. Metoda exercițiului;
7. Algoritmizarea;
8. Modelarea didactică;
9. Problematizarea;
10. Instruirea programată;
11. Studiul de caz;
12. Metodele de simulare;
13. Învățarea prin descoperire; 6
5.2 Mijloace de învățământ
6 https://www.didactic.ro/materiale/94146_strategii-didactice-
interactive
23 din NECLASIFICAT
37
- mijloacele tehnice vizuale : retroproiectorul, hărți, fișe de lucru;
- mijloacele tehnice auditive : radioul, casetofonul, etc.;
- mijloacele tehnice audio-vizuale: video-player, tv, calculatorul.
NECLASIFICAT
24 din 37
a. Funcția de instruire;
b. Funcția de motivare a învățării și de orientare_a intereselor profesionale ale elevilor;
c. Funcția demonstrativă;
d. Funcția formativă și estetică;
e. Funcția de scolarizare substitutivă sau de realizare a învățământului la/de la distanță;
f. Funcția de evaluare a randamentului elevilor;
25 din 37
- tabele cu formule sau simboluri, planșe cu litere, cuvinte, scheme structurale sau
funcționale;
- mijloace tehnice audiovizuale;
- diapozitive, filme, suporturi audio și/sau video;
7 http://www.qreferat.com/referate/pedagogie/STRATEGII-
DIDACTICE448.php NECLASIFICAT
26 din 37
CONCLUZII
În concluzie putem spune că osiile sunt organe de mașini cu un grad de importanță foarte
mare în construcția diferitelor ansamble, care stau la baza transmiterii mișcării și fără de care
Datorită materialelor destul de comune din care sunt fabricate, le conferă un grad de
productivitate destul de larg cu o acțiune vastă, în diferite domenii dar cu același scop, de a
susține alte organe de rotație și fără a transmite momente de răsucire.
De-a lungul timpului, aceste organe de mașini au trecut prin mai multe faze de
modernizare, și de producție a cat mai multe modele acoperind toate domeniile unde aceastea au
fost solicitate.
Pornind de la osiile drepte care sunt folosite cu precădere la vagoanele de cale ferată,
continuând cu osia fixă și rotativă, și terminând cu osiile curbate care sunt de fapt un caz
particular întalnit doar la autovehicule, putem afirma ca aceste organe de mașini sunt întâlnite la
toate mașinile și utilajele care transmit mișcare, pe care omul le folosește zi de zi și fără de care
multe activități și acțiuni nu ar exista.
Figura
nr.2
NECLASIFICAT
25 din 37
BIBLIOGRAFIE
1. Pavelescu, D., Radulescu, Gh., Gafitanu, M., Gheorghiu, N., Organe de masini,
2. Editura didactica si pedagogica, Bucuresti, 1985.
3. Manolescu, N., Andrian, A., Costinescu, V., Manualul inginerului mecanic, Editura
tehnica, Bucuresti, 1976.
4. Manea, Gh., Organe de masini, Vol. I, Editura Tehnica, Bucuresti, 1970.
5. Decker, K. H., Machienenelemente, Carl Hanser Verlag München Wien, 1997.
6. Shigley, J. E., Mechanical Engineering Design, McGraw-Hill Book Company, New York,
1986.
7. Mladinescu, T., Rizescu, E., Weinberg, H., Organe de masini si mecanisme, Editura
didactica si pedagogica, Bucuresti, 1972.
8. Buzdugan, Gh., Rezistenta materialelor, Editura Academiei Române, Bucuresti, 1986.
9. Filipoiu, I. D., Raseev, M., Voica, I., Organe de masini, Vol. I, Universitatea
10. “POLITEHNICA” Bucuresti, 1994
11. Prof. Dr. Ing. Mihai Gafitanu si colaboratorii ,,Editura Tehnica, Bucuresti – 1981’’
12. Prof. Dr. Ing. G.H.Manea si colaboratorii ,,Editura Tehnica, Bucuresti- 1956’’
NECLASIFICAT
26 din 37
ANEXE
APROB
PROIECT DIDACTIC
INDICAȚII
DETALII ALE STRATEGIEI DIDACTICE TIMP METODICE
A. SECVENȚA INTRODUCTIVĂ
- primesc raportul
CONVERSAȚIE
- verific prezența, ținuta și asigurarea materială 5'
EXPUNERE
- enunțarea temei, ședinței, obiectivelor didactice și
secvențelor
NECLASIFICAT
27 din 37
B. SECVENȚA DE INSTRUIRE
C. SECVENȚA FINALĂ
- reamintirea conținutului temei și ședintei
- verificarea înțelegerii celor predate
- aprecieri pozitive și negative CONVERSAȚIE
5'
- aprecieri asupra ordinii și disciplinei EXPUNERE
BIBLIOGRAFIE
- Organe de mașini 1970
ÎNTOCMIT
Frt. TEACĂ Vasile-Codruț
NECLASIFICAT
28 din 37
Partile componente ale unei osii
NECLASIFICAT
29 din 37
NECLASIFICAT
30 din 37
Tipuri de osii:
