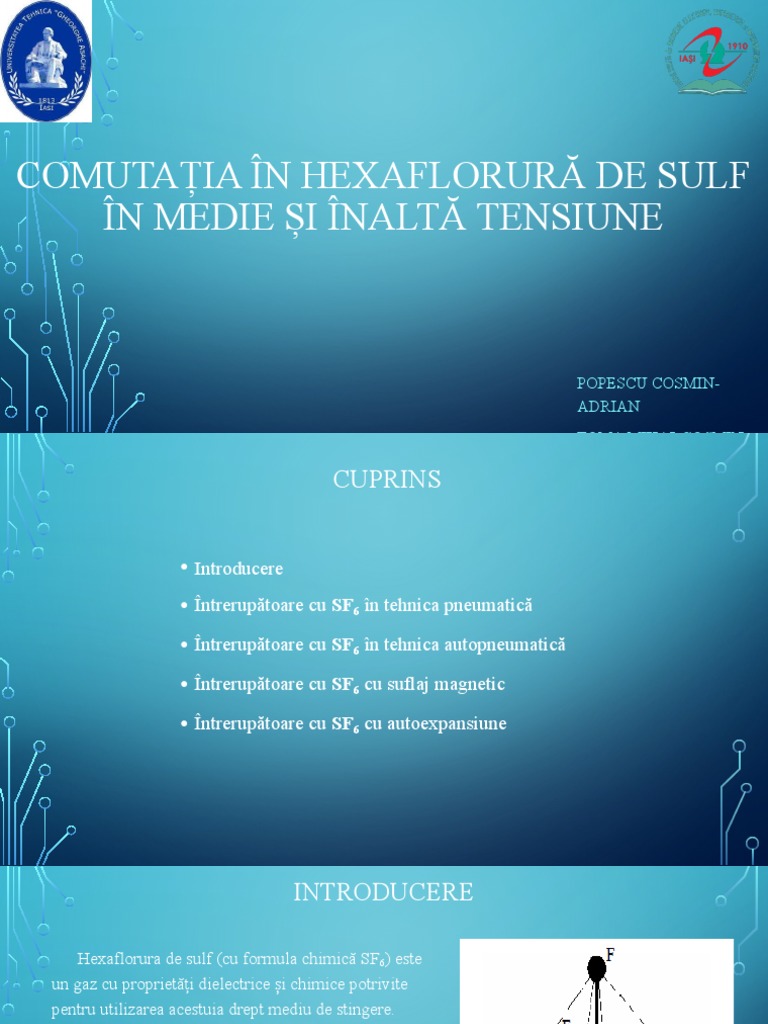

COMUTAȚIA ÎN HEXAFLORURĂ DE SULF

ÎN MEDIE ȘI ÎNALTĂ TENSIUNE

POPESCU COSMIN-
ADRIAN
 CUPRINS

• Introducere
• Întrerupătoare cu SF6 în tehnica pneumatică
• Întrerupătoare cu SF6 în tehnica autopneumatică
• Întrerupătoare cu SF6 cu suflaj magnetic
• Întrerupătoare cu SF6 cu autoexpansiune
 INTRODUCERE

Hexaflorura de sulf (cu formula chimică SF6) este

un gaz cu proprietăți dielectrice și chimice potrivite
pentru utilizarea acestuia drept mediu de stingere.
Tehnologiile bazate de stingere. Tehnologiile bazate pe
stingerea cu SF6 au fost dezvoltate inainte de anii 1960
, dar implementarea practica a acestor intrerupatoare a
fost realizata dupa anii 1970. Aceste intrerupatoare
sunt din ce in ce mai utilizate, ponderea lor pe piata
depasind-o pe cea a intrerupatoarelor cu vid inca din
anii 1990. Principiile utilizate, fiind diverse, astfel de
echipamente putand fi regasite atat pe medie tensiune
cat si pe inalta tensiune. In stare pura, SF6-le este un
gaz incolor, inodor, neinflamabil si nontoxic.
 ÎNTRERUPĂTOARE CU SF6 ÎN TEHNICĂ PNEUMATICĂ

Pionieratul în dezvoltarea tehnicilor de comutație în

hexafluorură de sulf revine firmelor americane.
Producția industrială a acestui gaz a început în SUA în
anul 1947 și toto aici, în 1953, s-a propus pentru prima
dată utilizarea sa în realizarea tehnicii de comutație
destinate instalațiilor de mare putere; în 1959, firma
Westinghouse realizează, în tehnică pneumatică, primul
întrerupător cu hexafluorură de sulf.
 ÎNTRERUPĂTOARE CU SF6 ÎN TEHNICĂ PNEUMATICĂ ÎN
CONSTRUCȚIE DEAD-TANK

În figura alăturată se prezintă schiţa

de ansamblu şi secţiunea transversală
printr-un întrerupător dead-tank realizat
de Westinghouse Electric Corporation-
SUA, destinat instalaţiilor de 220 kV;
cu trei locuri de întrerupere pe pol
(Fig.6.b), aparatul poate deconecta
curenţi de scurtcircuit de până la 40
kA.
 ÎNTRERUPĂTOARE CU SF6 ÎN TEHNICĂ PNEUMATICĂ ÎN
CONSTRUCȚIE LIVE-TANK

În construcţiile de tip live-tank izolaţia

faţă de pământ se obţine cu o coloană
electroizolantă din porţelan, care susţine
camera de stingere. Se exemplifică tehnica
pneumatică prin întrerupătoarele de înaltă
tensiune tip SFA(Westinghouse Electric
Corporation-SUA), având intensitatea
curentului nominal de 2000 A şi capacitatea
nominală de rupere la scurtcircuit de 63 kA.
ÎNTRERUPĂTOARE CU SF6 ÎN TEHNICĂ PNEUMATICĂ

DEZAVANTAJE:
-PREZENȚA UNUI COMPRESOR,
-DURATĂ RELATIV RIDICATĂ DE REFACERE A PRESIUNII ÎNALTE,
-DIMENSIUNE DE GABARIT IMPUSE DE CELE DOUĂ REZEVOARE
-RISCUL UNEI RATE RIDICATE A PIERDERILOR DE GAZ
-NECESITATEA UNOR DISPOZITIVE SUPLIMENTARE DE ÎNCĂLZIRE ÎN CONSTRUCŢIA
ECHIPAMENTELOR DE EXTERIOR PENTRU PREVENIREA LICHEFIERII
 ÎNTRERUPĂTOARE CU SF6 ÎN TEHNICĂ AUTOPNEUMATICĂ

Tehnica suflajului autopneumatic (puffer circuit breakers),

preconizată de GEC Alsthom şi aplicată cu succes mai întâi în
instalaţiile de medie tensiune(1958) şi apoi la înaltă tensiune
(1966) a fost progresiv generalizată până la tensiuni de 765 kV.

Începând cu a doua jumătate a deceniului al şaselea,

competiţia între marile firme producătoare de echipament în
tehnică autopneumatică are drept obiective creşterea
parametrilor electrici (valori nominale pentru tensiune şi
curent), extinderea limitelor superioare ale capacităţii de
deconectare la scurtcircuit şi, nu în ultimul rând, micşorarea
dimensiunilor de gabarit ale aparatelor produse.
ÎNTRERUPĂTOARE CU SF6 ÎN TEHNICĂ AUTOPNEUMATICĂ

Avantaje Dezavantaje

Eliminarea compresorului și a valvelor pentru comanda Mentenanță ridicată

suflajului,
Performanțe electrice înalte
Renunțarea la sistemul de încălzire a gazului deoarece
la presiuni mai scăzute de funcționare specifice acestei
tehnici
Simplificarea constructivă
Cost redus de exploatare reduse
 ÎNTRERUPĂTOARE CU SF6 CU SUFLAJ MAGNETIC

La întrerupătoarele cu hexafluorură de sulf realizate

în tehnică pneumatică sau autopneumatică arcul electric de
deconectare este supus unui suflaj cu gaz sub presiune, în
măsură să producă răcirea coloanei acestuia prin evacuarea
căldurii în afara volumului camerei de stingere. Arcul
electric este practic fixat între contacte în timp ce
hexafluorura de sulf, ca mediu de stingere, se deplasează
pe seama diferenţelor de presiune.
 ÎNTRERUPĂTOARE CU SF6 CU SUFLAJ MAGNETIC

În cazul sistemului coaxial, Fig.14.a, arcul electric amorsat la deconectare

iniţial între contactele 1-fix şi 2-mobil, este imediat preluat între electrozii 1, 3,
astfel încât curentul care trebuie întrerupt să traverseze spirele bobinei de
suflaj 4.În cazul sistemului coaxial, Figura a, arcul electric amorsat la
deconectare iniţial între contactele 1-fix şi 2-mobil, este imediat preluat între
electrozii 1, 3, astfel încât curentul care trebuie întrerupt să traverseze spirele
bobinei de suflaj 4.
La sistemul axial de suflaj magnetic (rotary-arc circuit breaker) contactele
întrerupătorului (atât cele de lucru, 1-fix, 2-mobil cât şi cele de rupere, 3-fix,
4-mobil) sunt inelare şi amplasate faţă în faţă pe aceeaşi axă, aşa cum se poate
vedea în Figura b. Arcul electric 5, preluat între contactele de rupere 3, 4, arde
în câmpul magnetic produs de bobina de suflaj 6, parcursă de curent. Liniile
de câmp se închid prin piesa polară 7 şi mantaua feromagnetică 8, trasee care
le imprimă o distribuţie radială în zona de ardere a arcului electric. În aceste
condiţii, forţele Lorentz au orientare tangenţială, încât coloana 5 a arcului
electric este antrenată într-o mişcare rapidă de rotaţie (arc turnant, rotating
arc), deplasându-se cu extremităţile pe contactele circulare 3, 4.
ÎNTRERUPĂTOARE CU SF6 CU SUFLAJ MAGNETIC

AVANTAJE:
-SIMPLITATE CONSTRUCTIVĂ
-SLABĂ ELECTROEROZIUNE A CONTACTELOR
-SIGURANŢA ÎN FUNCŢIONARE
-UTILIZAREA PRACTIC FĂRĂ MENTENANŢĂ
-ENERGIA MECANICĂ DE NIVEL SCĂZUT NECESARĂ PENTRU
ACŢIONARE
 ÎNTRERUPĂTOARE CU SF6 AUTOEXPANSIUNE

• De mai bine de un deceniu şi jumătate,

întrerupătoarele cu autoexpansiune (self-blast
circuit breakers) funcţionează cu bune
rezultate în reţele de distribuţie şi de transport
al energiei electrice din multe ţări. Pentru
diferite aplicaţii, în acest interval de timp, au
fost dezvoltate în principal trei tipuri; două
dintre acestea şi anume întrerupătoarele cu
suflaj prin autoexpansiune cu arc rotativ,
respectiv cu rezonator Helmholtz sunt
construite pentru instalaţii de medie tensiune,
ca întrerupătoare de generator sau pentru
reţele de distribuţie
