1.

Ecuatia undelor electromagnetice

2. Spectrul undelor electromagnetice
3. Proprietatile undelor electromagnetice
4. Polarizarea undelor electromagnetice
5. Interactia undelor electromagnetice cu materia
5.1. Dispersia undelor electromagnetice
5.2. Reflexia si transmiterea undelor electromagnetice
6. Interferenta undelor electromagnetice
7. Difractia undelor electromagnetice

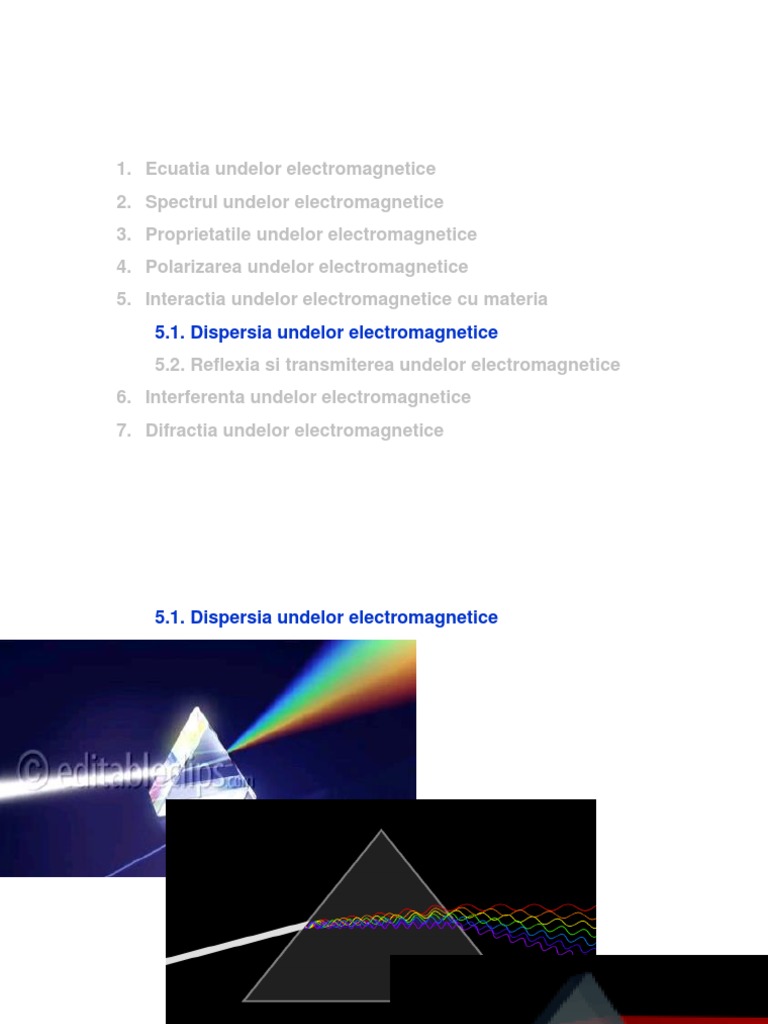

5.1. Dispersia undelor electromagnetice
 5.1. Dispersia undelor electromagnetice

►Fenomenul de dispersie consta în variatia indicelui de refractie cu lungimea de unda

►Lumina alba poate fi descompusa în radiatiile componente
►Fenomenul de dispersie cel mai cunoscut este curcubeul. Acesta consta în
descompunerea luminii albe de catre minusculele picaturi de apa ramase în atmosfera
dupa ploaie, în cele sapte culori ale spectrului vizibil

www.tutorvista.com
 ► Una dintre formulele utilizate pentru e exprima dependenta indicelui de refractie de lungimea
de unda este formula obtinuta de Cauchy:

0 = lungimea de unda în vid

a,b,c =constante

Dispersie normala  Indicele de refractie scade cu lungimea de unda

►Tipuri de dispersie
 Indicele de refractie creste cu lungimea de unda
Dispersie anomala
 În regiunea din spectru în care exista dispersie
anomala exista absorbtie puternica
 Dispersia normala
Metoda pentru determinarea dependentei indicelui de refractie de lungimea de unda:
■ se calculeaza vectorul densitate de polarizare P creat în substanta de câmpul electric E al
undei
■ apoi se calculeaza vectorul inductie câmp electric
■ se determina

■ se utilizeaza relatia
Ipoteze:
■ N numarul de atomi egal repartizati în unitatea de volum a substantei considerate
■ Fiecare atom contine un electron optic (a carui deplasare determina polarizarea atomului) cu
sarcina e
■ Câmpul electric exercita asupra electronului o forta
■ Se neglijeaza influenta asupra electronului a câmpului electric creat de ceilalti electroni ai
sistemului (Aceasta aproximatie este valabila în cazul în care densitatea substantei este mica)
■ Electronul este mentinut în atom de o forta elastica care este proportionala cu
deplasarea electronului fata de pozitia de echilibru datorata undei incidente
■ Pulsatia oscialtiilor proprii ale electronului

■ Pierderea de energie a electronului datorita radiatiei emise, a ciocnirilor si agitatiei temice este
exprimata prin forta de amortizare

coeficient de amortizare
 Ecuatia de miscare a electronului este:

(a)

Forta exercitata de campul electric

Forta elastica Forta de amortizare

Se presupune un camp electric sinusoidal (b)

Ecuatia de miscare a electronului devine:

Pentru rezolvarea ecuatiei se alege o solutie particulara de forma

(c)
Introducand relatiile (b) si (c) in ecuatia (a) se obtine:
 ► Densitatea de polarizare este:

 permitivitatea este o marime complexa; tecerea de la permitivitatea complexa la

permitivitatea reala este echivalent cu a neglija absorbtia undelor electromagnetice=0

► Cu exceptia punctului =0 unde functia prezinta o

discontinuitate, indicele de refractie creste cu
frecventa (scade cu lungimea de unda)  dispersie
normala

► Conditiile fizice în care absorbtia undelor

electromagnetice este neglijabila = 0
-în vizibil corpurile transparente incolore nu au nici o
banda de absorbtie, însa ele absorb puternic undele
electromagnetice în ultraviolet.

► În regiunea vizibila a spectrului se verifica inegalitatea <0 (acolo unde nu avem

absorbtie). Este suficient sa consideram ramura din stânga a curbei anterioare. Aceasta
înseamna ca frecventa proprie de oscilatie a electronilor se afla în regiunea ultravioleta a
spectrului. În consecinta corpurile transparente prezinta o dispersie normala.
 Dependenta indicelui de refractie de lungimea de unda este de forma

■ Fiecare atom contine un electron optic cu sarcina e (a carui deplasare

determina polarizarea atomului)
■ N: numarul de atomi egal repartizati în unitatea de volum a
substantei considerate

■ 0 : Pulsatia oscialtiilor proprii ale electronului

► Cu exceptia punctului =0 unde functia prezinta o

discontinuitate, indicele de refractie creste cu
frecventa (scade cu lungimea de unda)  dispersie
normala

► Conditiile fizice în care absorbtia undelor

electromagnetice este neglijabila = 0: în vizibil
corpurile transparente incolore nu au nici o banda
de absorbtie, însa ele absorb puternic undele
electromagnetice în ultraviolet
 Dispersia anomala
► Dispersia anomala se produce daca frecventa  a oscilatiilor fortate este putin diferita de
frecventa proprie 0 a electronilor optici . Aceasta înseamna ca ipotezele facute anterior nu
mai sunt valabile. Remarcam ca în acest caz permitivitatea va fi o cantitate complexa.
Indicele de refractie va putea fi pus sub forma unei cantitati complexe:

► Permitivitatea complexa este

► Dependenta indicele de refractie real de factorul de absorbtie:

■ Reamintim relatia demonstrata anterior

■ Relatia se poate scrie sub forma

■ Se separa partea reala si partea imaginara:

 Dispersia determina culorile variate ale diamantelor
Cu cat dispersia intr-un mediu este mai
puternica, cu atat unghiurile de refractie sub
care sunt refractate diferite culori difera mai mult
intre ele->se produce separarea culorilor

Aceste fenomen explica culorile variate in care

este vazut un diamant, cu toate ca este, de fapt,
incolor

Cand o raza de lumina trece printr-un diamant

taiat in mod corespunzator, aceasta este http://www.goalfinder.com/product.asp?productid=54
refractata sub un unghi de refractie mare si
astfel culorile spectrului sunt separate, ajungand
la ochiul uman separat
 intr-un moment, unui observator diamantul
apare ca fiind albastru, iar unui alt observator
apare verde etc, iar aceste culori se modifica
continuu la ce mai mica miscare.

http://www.turbosquid.com/3d-models/cut-diamond-3d-model/255602
1. Ecuatia undelor electromagnetice
2. Spectrul undelor electromagnetice
3. Proprietatile undelor electromagnetice
4. Polarizarea undelor electromagnetice
5. Interactia undelor electromagnetice cu materia
5.1. Dispersia undelor electromagnetice
5.2. Reflexia si transmiterea undelor electromagnetice
6. Interferenta undelor electromagnetice
7. Difractia undelor electromagnetice
 5.2. Reflexia si refractia undelor electromagnetice

=fenomene care se produc la suprafata de separatie dintre doua medii

5.2.1.Unde electromagnetice la incidenta normala pe suprafata de separatie a doua medii

5.2.2. Legile reflexiei si refractiei în cazul undelor electromagnetice
5.2.3.Relatiile lui Fresnel
5.2.4.Reflexia totala

http://physics-animations.com/Physics/English/optics.htm
5.2.1.Unde electromagnetice la incidenta normala pe suprafata de separatie a doua medii
►Se considera doua medii neconductoare si nemagnetice
 Mediile sunt caracterizate de permitivitatile relative 1 si 2
 Indicii de refractie n1 si n2
 Unda vine din mediul 1 si cade perpendicular pe suprafata mediului 2

Unda reflectata Unda refractata

Unda incidenta

► Viteza de propagare a undei in mediul 1

► Viteza de propagare a undei in mediul 2

►Ecuatiile undelor plane cu polarizare liniara sunt:

■ Pentru unda incidenta

■ Pentru unda reflectata



■ Pentru unda refractata

► Conditiile la limita (presupunand ca vectorii

au aceeasi directie si ca vectorii
sunt de-a lungul unei directii perpendiculare pe vectorul E

 Pentru z = 0 (suprafata de separatie dintre cele doua medii)

Frecventa undei incidiente si reflectate

nu se schimba la suprafata de separatie a celor doua medii
►Tinant cont de relatiile La fel si pt H
► Se obtine

► Se inlocuieste (relatii demonstrate anterior)




► Coeficientul de reflexie

► Coeficientul de transmisie

■ La reflexia luminii pe suprafata unui mediu mai refringent (n2 > n1) între unda incidenta si
unda reflectata apare o diferenta de faza egala cu 
■ Semnul lui E20 coincide totdeauna cu semnul lui E00  întotdeauna unda transmisa este
intotdeauna în faza cu unda incidenta
 Factorii de reflexie si de transmisie

Factorul de reflexie = raportul dintre fluxul mediu de

energie din unda reflectata si fluxul
mediu de energie din unda incidenta

Factorul de transmisie = raportul dintre fluxul

mediu de energie din unda
transmisa si fluxul mediu de
energie din unda incidenta

► Utilizand relatiile demonstrate anterior

► Se obtin urmatoarele relatii:

► Se observa ca se verifica egalitatea Consecinta a legii conservarii energiei

 Factorii de reflexie si de transmisie

Factorul de reflexie = raportul dintre fluxul mediu de energie din unda reflectata si fluxul
mediu de energie din unda incidenta

Factorul de transmisie = raportul dintre fluxul mediu de energie din unda

transmisa si fluxul mediu de energie din unda incidenta

► Se obtin urmatoarele relatii:

► Se observa ca se verifica egalitatea Consecinta a legii conservarii energiei

 Reflexia si refractia undelor electromagnetice

5.2.1.Unde electromagnetice la incidenta normala pe suprafata de separatie a doua

medii
5.2.2.Legile reflexiei si refractiei în cazul undelor electromagnetice
5.2.3. Relatiile lui Fresnel
5.2.4.Reflexia totala
 5.2.2.Legile reflexiei si refractiei în cazul undelor electromagnetice

Se considera o unda electromagnetica ce cade sub un

unghi pe suprafata de separatie a doua medii
dielectrice transparente. Directia de propagare a undei
electromagnetice plane este data de vectorul de
propagare ai carui cosinusi directori sunt

Ecuatia de propagare a undei este

Se considera ca:
Suprafata de separatie intre cele 2 medii este planul xOy
Versorul directiei de propagare a undei incidente se afla in planul xOz
Unda este polarizata liniar, vectorul undei incidente E oscileaza dupa axa Oy

Ecuatia de propagare a undei devine:

 Unda reflectata are forma:

 Unda refractata are forma:

► Componenta tangentiala a undei incidente:

► Componenta tangentiala a undei reflectate:

► Componenta tangentiala a undei refractate:

■ Conditia la limita : egalitatea componentelor tangentiale ale intensitatii câmpului electric

pentru z = 0 este indeplinita daca:

Daca, dupa cum am considerat anterior, versorul directiei de propagare a undei incidente
se afla in planul x0zsi vectorii undei reflectate si ai celei refractate se afla în planul x0z.
Prima lege a reflexiei, respectiv refractiei:
undele incidenta, reflectata si refractata sunt în acelasi plan
Prima lege a reflexiei, respectiv refractiei:
undele incidenta, reflectata si refractata sunt în acelasi plan

 Legea reflexiei undelor electromagnetice:

unghiul de reflexie este egal cu unghiul de incidenta

 Legea refractiei

n1=1
n1=1 n1=1
n2=1
http://www.media.pearson.com.au/schools/cw/au_sch_rickard_sd3_1/int/refract/refract.html n2=1.52 n2=4
 Reflexia si refractia undelor electromagnetice

5.2.1. Unde electromagnetice la incidenta normala pe suprafata de separatie a doua medii

5.2.2.Legile reflexiei si refractiei în cazul undelor electromagnetice
5.2.3.Relatiile lui Fresnel
5.2.4.Reflexia totala
 5.2.3.Relatiile lui Fresnel

► Stabilesc relatii între amplitudinile undelor incidenta, reflectata si refractata

► Sa consideram lumina nepolarizata ca suma a doua unde plane, care se propaga în

aceiasi directie, care au aceiasi viteza de faza v, sunt polarizate de-a lungul a doua
directii perpendiculare fazele celor 2 unde sunt independente una fata de cealalata

► Intensitatea rezultanta a câmpului E se poate scrie in fuctie de proiectiile pe suprafata de

separare a celor doua medii E  si E

► Pentru deducerea relatiilor lui Fresnel se utilizeaza descompunerea vectorului E pe doua directii:

► E  reprezinta componenta în planul undei incidente (planul determinat de

normala la suprafata de separatie a celor doua medii si directia de propagare a
undei incidente)

► E reprezinta componenta pe o directie perpendiculara pe planul de incidenta

 A. Analiza componentei din planul de incidenta

sunt in planul de incidenta

sunt perpendiculari pe planul

de incidenta

Conditiile la limita pentru proiectiile vectorilor E

si H in planul x0z

Observatie: indicele pentru paralel (  ) va fi scris la final

Se tine cont de relatiile demonstrate anterior

 (1)

Se tine cont de legea refractiei

Relatia se poate scrie si sub forma (prin impartire la cos1 )

(2)

Prin impartirea relatiilor (1) si (2) rezulta

 ► Reamintim:

(1) (2)

►Adunând relatiile (1) si (2) se obtine:

► Reamintim:

►Rescriem relatiile indicand ca se refera la

componentele paralele cu planul de incidenta
(introducem indicele pentru paralel (  ))

Coeficientul de reflexie

Coeficientul de transmisie
 B. Analiza componentei perpendiculare pe planul de incidenta
Vectorii intensitate câmp electric sunt normali pe planul de incidenta

Conditiile la limita satisfacute la suprafata de

separatie a celor doua medii
(3)

Se tine cont de relatiile demonstrate anterior

(4)
 ► Reamintim:

(3) (4)

►Adunând relatiile (3) si (4) se obtine:

►Scazand relatiile (3) si (4) se obtine:

►Rescriem relatiile indicand ca se refera la componentele paralele cu

planul de incidenta (introducem indicele pentru perpendicular ( ))

Coeficientul de reflexie

Coeficientul de transmisie
 Interpretarea relatiilor lui Fresnel

Coeficientul de reflexie

Coeficientul de transmisie

Coeficientul de reflexie

Coeficientul de transmisie

■ n2 > n1 Indicele de refractie al mediului pe care cade lumina este mai mare decât al mediului
din care vine lumina

Din legea refractiei rezulta pentru toate valorile lui 

Relatie demonstrata anterior

Unghi de incidenta Brewster:

 Pentru nu exista componenta E  a
câmpului electric din unda
reflectata



 Reflexia si refractia undelor electromagnetice

5.2.1.Unde electromagnetice la incidenta normala pe suprafata de separatie a doua medii

5.2.2.Legile reflexiei si refractiei în cazul undelor electromagnetice
5.2.3.Relatiile lui Fresnel
5.2.4.Reflexia totala

http://www.rkm.com.au/animations/Animation-Total-Internal-Reflection.htm
l
 5.2.4.Reflexia totala

Reflexie totala intr-un bara de acrilat

Fascicul laser este incident pe peretele unui pahar de

sticla -> din cauza reflexiilor interne, fasciculul este
curbat in forma elicoidala

http://ocw.mit.edu/resources/res-6-006-video-demonstrations-in-lasers-and-optics-spring-2008/
Reflexia totala -efect de oglinda

se observa la interfata apa-aer (privita DE SUB APA); aceasta se comporta ca o oglinda

http://en.wikipedia.org/wiki/Total_internal_reflection
 5.2.4. Reflexia totala
► Fenomenul de reflexie totala se produce numai in cazul în care lumina provine dintr-un
mediu cu indicele de refractie mai mare decât al mediului pe care are loc reflexia n1 > n2

In aceasta situatie exista un unghi de incidenta limita (unghi critic)

pentru care  Directia undei refractate este tangenta la suprafata

de separatie a celor doua medii
 ► Daca are loc fenomenul de reflexie totala.
 intreg fluxul incident este reflectat
 nu exista unda refractata
 energia undei incidente ramâne în totalitate în primul mediu

Observatie: In realitate, nu se poate considera ca fluxul total de energie nu patrunde deloc în cel de-
al doilea mediu . De fapt, o mica parte a undei electromagentice patrunde în cel de-al
doilea mediu si se propaga de-a lungul suprafetei de separare a celor doua
mediiunda evanescenta
 Aplicatii si efecte ale reflexiei totale-Slefuirea diamantelor
Marcel Tolkowsky (1919) “Diamond Design-a Study
of the Reflection and Refraction o Light in a
Diamond”->descrie modul in care fenomenul de
reflexie totala poate fi utilizat pentru slefuirea
diamantelor, astfel incat sa se obtina o stralucire
maxima

Studiul sta la baza tehnicilor moderne de slefuire a

diamantelor. El se bazeaza pe determinarea
unghiurilor sub care trebuie slefuite diamantele, astfel
incat lumina sa intre in diamant prin partea superioara
(punctul 1), apoi sa ajunga in punctul 2 sub un unghi
de incidenta mai mare decat unghiul limita, astfel
incat sa fie reflectata total in punctul 3. Prin repetarea
fenomenului se ajunge in punctul 4 (la planul de
separare dintre diamant si aer) unde lumina iese din
diamant prin fenomenul de refractie.

https://play.google.com/store/apps/details?id=com.dm.total_internal_reflection_2
 Aplicatii si efecte ale reflexiei totale - Prisme reflectatoare

In instrumentele optice, prismele in unghi

drept sunt utilizate pe scala larga pentru
modificarea parcursului razelor de lumina.

Utilizand fenomenul de reflexie totala in

interiorul prismelor, pierderile de energie sunt
reduse la minim.

http://www.vivaxsolutions.com/physics/gcsettlintrnlreflection.aspx#
 Aplicatii si efecte ale reflexiei totale- - Fenomenul de miraj

In desert, in zilele toride de vara, in fata ochilor

apar pete de apa, care dispar pe masura ce ne
apropiem de ele. Aceste fenomen este cauzat
de reflexia totala si se explica astfel: straturile
de aer din vecinatatea solului se incalzesc si
devin mai putin dense; lumina de la Soare
traverseaza aceste straturi cu densitate mai
scazuta. In unele puncte, unghiul de incidenta
este mai mare decat unghiul limita si astfel are
loc fenomenul de reflexie totala care, repetat pe
scala larga, creaza iluzia unor unduiri de apa.

http://www.vivaxsolutions.com/physics/gcsettlintrnlreflection.aspx#
 Aplicatii si efecte ale reflexiei totale- Fibrele optice

Fibrele optice au revolutionat retelele de

comunicatie. Ele sunt constituite din fibre de sticla
flexibile acoperite cu un invelis. Aceste fibre
transmit lumina pe distante foarte mari, cu pierderi
minime de energie pe parcurs. Acest rezultat se
obtine prin invelirea fibrelor de sticla cu un strat mai
putin dens decat interiorul de sticla-aceasta fiind
prima conditie pentru reflexia interna-. Lumina
patrunde in fibra aproape paralel cu aceasta, unghiul
de incidenta este foarte mare si depaseste cu
usurinta unghiul limita->se produce reflexia totala in
mod repetat si astfel lumina este propagata de-a
lungul fibrei, cu pierdei minime de energie.

http://www.vivaxsolutions.com/physics/gcsettlintrnlreflection.aspx#
 Aplicatii si efecte ale reflexiei totale- Endoscopul

Endoscopul este un instrument construit din

fibre optice, utilizat in medicina pentru a
obtine imagini din interiorul corpului.

La baza construirii acestui dispozitiv sta

proprietatea de flexibilitate a fibrelor optice.

http://www.vivaxsolutions.com/physics/gcsettlintrnlreflection.aspx#
