1.

Date generale

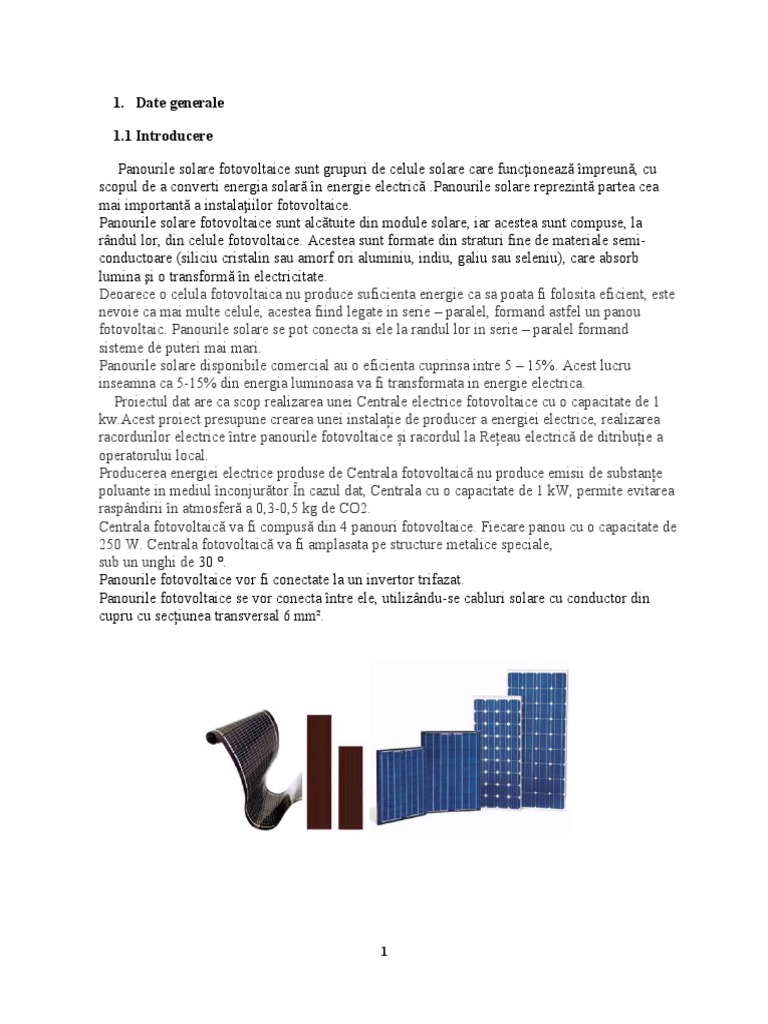

1.1 Introducere

Panourile solare fotovoltaice sunt grupuri de celule solare care funcţionează împreună, cu
scopul de a converti energia solară în energie electrică .Panourile solare reprezintă partea cea
mai importantă a instalaţiilor fotovoltaice.
Panourile solare fotovoltaice sunt alcătuite din module solare, iar acestea sunt compuse, la
rândul lor, din celule fotovoltaice. Acestea sunt formate din straturi fine de materiale semi-
conductoare (siliciu cristalin sau amorf ori aluminiu, indiu, galiu sau seleniu), care absorb
lumina şi o transformă în electricitate.
Deoarece o celula fotovoltaica nu produce suficienta energie ca sa poata fi folosita eficient, este
nevoie ca mai multe celule, acestea fiind legate in serie – paralel, formand astfel un panou
fotovoltaic. Panourile solare se pot conecta si ele la randul lor in serie – paralel formand
sisteme de puteri mai mari.
Panourile solare disponibile comercial au o eficienta cuprinsa intre 5 – 15%. Acest lucru
inseamna ca 5-15% din energia luminoasa va fi transformata in energie electrica.
Proiectul dat are ca scop realizarea unei Centrale electrice fotovoltaice cu o capacitate de 1
kw.Acest proiect presupune crearea unei instalație de producer a energiei electrice, realizarea
racordurilor electrice între panourile fotovoltaice și racordul la Rețeau electrică de ditribuție a
operatorului local.
Producerea energiei electrice produse de Centrala fotovoltaică nu produce emisii de substanțe
poluante in mediul înconjurător.În cazul dat, Centrala cu o capacitate de 1 kW, permite evitarea
raspândirii în atmosferă a 0,3-0,5 kg de CO2.
Centrala fotovoltaică va fi compusă din 4 panouri fotovoltaice. Fiecare panou cu o capacitate de
250 W. Centrala fotovoltaică va fi amplasata pe structure metalice speciale,
sub un unghi de 30 °.
Panourile fotovoltaice vor fi conectate la un invertor trifazat.
Panourile fotovoltaice se vor conecta între ele, utilizându-se cabluri solare cu conductor din
cupru cu secțiunea transversal 6 mm².

1
1.2 Principiu de funcționare

Pentru a avea energie electrica de la soare, este nevoie de un panoul solar ce are o celula solara
sau mai multe celule. Celula solara absoarbe o parte din particulele de lumina ce cad pe aceasta,
numite si fotoni. Fiecare foton contine o cantitate mica de energie. Atunci cand un foton este
absorbit, acesta elibereaza un electron din materialul celului solare. Deoarece fiecare parte a
celulei solare este conectata la un cablu, un curent va trece prin acesta. Celula va produce
electricitate ce poate fi folosita instantaneu sau inmagazinata in acumulatori.

1. Lumina (fotoni)
2. Suprafata frontal
3. Strat negative
4. Strat isolator
5. Strat pozitiv
6. Suprafata posterioara

1.3 Aspect legislativ



Legea Nr.10 din 26.02.2016 cu privire la promovarea energiei din urse regenerabile are drept
scop instituirea unui cadru juridic pentru promovarea şi utilizarea energiei din surse regenerabile
şi stabileşte obiectivele naţionale obligatorii privind ponderea energiei din surse regenerabile în
consumul final brut de energie, precum şi ponderea energiei din surse regenerabile în consumul
final de energie în transporturi. Legea defineşte normele referitoare la schemele de sprijin, la
garanţiile de origine, la procedurile administrative, la accesul producătorilor de energie din surse
regenerabile la reţele.
    Organul central de specialitate al administraţiei publice în domeniul energeticii elaborează
planul naţional de acţiuni în domeniul energiei din surse regenerabile, care stipulează obiectivele
naţionale privind ponderea energiei electrice din surse regenerabile, a energiei din surse
regenerabile în transporturi, a energiei din surse regenerabile pentru încălzire şi răcire pînă în
anul 2020.
În ceea ce priveşte energia din surse regenerabile, Comunitatea Energetică a stabilit
obiectivele naţionale privind contribuţia surselor regenerabile până în anul 2020 prin adoptarea
directivei privind promovarea utilizării energiei din surse regenerabile.

Guvernul, aprobă regulamentul privind confirmarea statutului de producător eligibil

pentru persoanele care dețin sau urmează să dețină centrale electrice cu o putere cumulată ce
nu depășește limita de capacitate în vederea aplicării schemelor de sprijin.
Tot aici, art. 34 al legii “noi”, implică, că pentru promovarea producerii și utilizării
energiei electrice din surse regenerabile se aplică următoarea schemă de sprijin:
a) preă fix, stabilit în cadrul licitației, pentru producătorul eligibil care deține sau
urmează să dețină centrale electrice cu o putere cumulată mai mare decât limita de
capacitate.
b) tarif fix, stabilit conform art. 14, pentru producătorul eligibil care deține sau
urmează să dețină centrale electrice cu o putere cumulată ce nu depășește limita de

2
 capacitate stabilită conform art. 10 lit. e), dar care nu este mai mică de 10 kW.
Legea nr.10 din 26.02.2016 cu privire la promovarea utilizării energiei din surse
regenerabile, prin art. 28 Accesul la rețea, stabilește, că producătorii de energie electrică din
surse regenerabile beneficiază de acces nediscriminatoriu și reglementat la reţelele electrice la
tarife publicate, nediscriminatorii, bazate pe costuri, transparente şi previzibile, calculate şi
aprobate în conformitate cu Legea cu privire la energia electrică.
Legea în cauză, stabilește prin art. 37 o serie de Drepturi și responsabilități ale
producătorilor eligibili de energie electrică din SRE.

2. Modul de amplasare

Raza luminoasă parcurge o linie dreaptă

de la Soare spre Pământ. La intrarea în
atmosfera Pamantului, o parte din
lumină se împraștie iar o parte ajuge la
sol într-o linie dreaptă. O alta parte a
luminii este absorbită de atmosferă.
Lumina ce s-a împrastiat in atmosferă
este ceea ce noi numim lumină difuză
sau radiatie difuză. Raza de lumină ce
ajunge pe suprafata solului fara sa fie
împrăștiată este denumită radiatie
directă. Radiatia solara directă este cea
mai cunoscută si simtita in mod direct
de catre oameni.

 1. direct
 2. absorbtie
 3. reflexie
 4. indirect

Un panou solar produce energie electrica chiar si cand nu exista radiatie directa. Asadar, chiar
daca este înnorat afara, un sistem solar va produce energie electrica. Totusi, cele mai bune
conditii de obtinere a energiei electrice sunt in zilele însorite, iar panoul indreptat direct spre
Soare.

Panourile solare au un randament mai mare daca sunt orientare perpendicular cu Soarele la
mijlocul zilei, cand intensitatea luminoasa este cea mai mare.
Majoritatea sistemelor solare sunt montate pe acoperis pe un
cadru metalic avand o pozitie fixa neputand sa urmareasca
Soarele pe durata zilei. Deoarece Pamantul se roteste in jurul
Soarelui exista variatii si in functie de anotimpuri. Soarele nu
va ajunge in acelasi unghi solul ca iarna si vara.

Pozita panourilor pe timp de vara este mai ,,orizontala”

decat pe timp de iarna. Acesta pozitie ar dezavantaja

3
productia de energie pe timpul iernii, asa ca se va face un compromis intre cele doua situatii.
Pentru fiecare latitudine exista un unghi de inclinatie optim.

Azimutul optim este spre Sudul geografic din motive de simetrie (si spre Nordul geografic dacă
sîntem în emisfera sudica). Asta inseamna ca la echinoctiu panoul solar vede Soarele pe toata
durata zilei, sub un unghi mai bun sau mai rău, dar niciodată Soarele nu bate in spatele panoului.

Harta intensității radiației solare în Republica Moldova

Analizând harta intansității radiației solare a RepubliciiMoldova, cel mai favorbail este de a
amplasa panourile fotovoltaice în partea sudică.
Pe acoperișurile înclinate orientate spre sud în azimut și
unghiul de înclinare apropiat de cel optim, instalarea
panourilor solare are loc pe profile de aluminiu fixate pe
elementele de susținere pe acoperiș.
Orientarea optima este spre Sud, deoarece corespunde
inaltimii maxime a arcului, in cursul zilei.
În concluzie, panourile fotovoltaice vor fi poziționate pe
acoperiș spre Sud prin intermediul unor structuri metalice,
cu scopul obținerii unui unghi de 30 °.


3. Schema monofilară a instalației

4
 1 panou 255 W 1 panou 255 W 1 panou 255 W
1 panou 255 W

PV-1F 1x6

Invertor

MYYM 5x2.5
Rezerva

25А 25А

380 V
N
PE

PE

25А

Intrare

5
 3.1 Caracteristici ale echipamentelor

3.1.1 Alegerea panourilor fotovoltaice

Prima etapă în dimensionarea instalației fotovoltaice este alegerea panourilor solare. Analizând
ofertele furnizorilor alegem un panou solar policristalin WATTROM WT 250P16c.

Specificatii tehnice:
BRAND WATTROM
MODEL WT 250P16

PUTERE MAXIMA [W] 255

TENSIUNE PUNCT PUTERE MAX. [V] 31,62
CURENT PUNCT PUTERE MAX. [A] 8,37
TENSIUNE DE MERS IN GOL [V] 37,98
CURENT DE SCURT CIRCUIT [A] 8,9
TENSIUNE MAXIMA SISTEM [V] 1000
TIP CELULE POLICRISTALINE
DIMENSIUNI CELULA 156*156 MM
EFICIENTA [%] 16.4
TEMP. MAXIMA DE LUCRU [°C] 85
TEMP. MINIMA DE LUCRU [°C] -40
LUNGIME [MM] 1657 MM
LATIME [MM] 998 MM
ADANCIME [MM] 38 MM
MASA [KG] 18.1
Următoarea etapă este aflarea numărului de panouri pentru necesarul de putere de 1 kW.

Nr.de panouri =Puterea instalației/Puterea unui panou

Np= Pi/Pp=1000/250=4
Rezultă că avem nevoie de 4 panouri fotovoltaice.
Prețul unui panou fotovoltaic este de 200 $.
Np*200$=800$
Prețul panourilor fotovoltaice va fi de 800$.

Următoare etapa este alegere schemei de conexiuni pentru panourile fotovoltaice.

Panourile fotovoltaice le vom coecta în parallel, deoarece dorim a obține o tensiune de ieșire de
12 V.

3.1.2 Alegerea invertorului

Tensiunea de intrare a invertorului trebuie sa fie egala cu tensiunea
maximă a generetorului fotovoltaic.
Am ales invertorul Fronius Symo 3.0-3-S.Este un invertor trifazat cu
teniunea contiună de intrare 12v si tensiune de ieșire 380v și cu puterea
de 3kW.
Am ales invertor cu puterea de 3 kV deorece în viitorul apropiat se
preconizează instalarea a încă un 1 kw putere de panouri fotovoltaice.

6
Prețul acestui invertor este de 1000$.
Specificații tehnice:

3.2 Alegerea cablurilor

3.2.1 Cabluri de current continuu

Caburile fotovoltaice speciale  pentru conectarea panourilor solare fotovoltaice atat on grid cat si
off grid, trebuie sa indeplineasca cateva caracteristici foare importante pentru a rezista in timp si
de a nu creea probleme in sistemele fotovoltaice.
Trebuie sa reziste la temperaturi de + 90 de grade si iarna pana la temperaturi de - 30 grade
Celsius, de asemenea trebuie sa suporte protectia la razele ultraviolete si protectie
la supraincalzire.
Alegem cablu fotovoltaic tip PV-1F cu secțiunea de 6 mm²,cu specificațiile tehnice:
- Temperaturi recomandate de utilizare: -40°/+90°C;
- Temperatura maxima de functionare: +120°C;
- Temperatura minima de functionare: -40°C;
- Durata de viata 60°C: 25 years;
- Test voltaj: 5Kv;
- Rezistenta: 50 N/mmq;
- Culoare negru;
- Diametru: 6 mm;

Prețul unui metru de cablu este de 2$.

Pentru instalația fotovoltaică avem nevoie de 50 metri cablu.Deci, costul cablului fotovoltaic
este de 100 $ .

3.2.2 Cabluri de current alternativ

La puterea de 1 kW în mod normal se utilizează conductor cu secțiunea de 1,5 mm², dar cum

7
 acest conductor se utilizeaza doar pentru circuitele de iluminat, suntem obligați să utilizăm cablu cu
sectiunea trasversală de 2,5 mm².

Alegem Cablul MYYM H05VV-F .Acest cablu detine 5 conductoare, cu o sectiune de 2.5 mm²

si este un cordon cu izolatie si manta din PVC, folosit in instalatii fixe sau mobile, la alimentarea
aparatelor electrice cu o solicitare mecanica medie, fara a intra in contact cu partile calde sau
radiante ale acestora.Prețul unui metr de cablu este 1,5$. Avem nevoie de 50 m cablu,deci costul
va fi de 75$.
Specificații tehnice:

 Tip cablu:MYYM
 Armat:nearmat
 Sectiune (mmp):2.5
 Culoare izolatie:culori diferite
 Material manta:PVC
 Tensiune nominala (V):300/500V
 Intarziere la propagarea flacarii:Da
 Temperatura maxima de functionare (°C ):70
 Temperatura de depozitare (grade C):-30 ... +50
3.3 Alegerea aparatelor de protecție

Instalația fotovoltaică are nevoie de protecție împotriva

scurtcircuitului și suprasarcinei.
Ca aparat de protecție alegem întreruptor automat.

Alegem întreruptor automat tripolar Eaton PL4 3P+N curba C 25A

.

Specificatii tehnice:

Amperaj 25 A

Tensiune alimentare 400 V

Capacitate de rupere 4500 A

Numar poli 3P+N

Numar module 1

8
 Curba de declansare C

Întrerupătorul automat trebuie fixat într-un dulap de ditribuție.

Alegem Tablou electric Comtec, aparent, 8 module.

Tabloul electric este un panou pe care se monteaza aparatele modulare
si asigura distributia energiei electrice, protectia, masura si comanda
circuitelor.
Este confectionat din plastic de culoare alba, rezistent la raze UV si la
socuri mecanice.
Tabloul electric contine: bara pentru nulul de lucru, bara pentru nulul
de protectie si sina DIN pentru montajul aparatelor modulare.

3.4 Alegerea contorului

Alegem contor trifazic 4 module tip ORNO. Prețul contorului este de 60$.

Caracteristici tehnice:

 Alimentare: 3x230/400V AC, 50 / 60Hz

 Afisaj: LCD (numar de cifre 6 + 2 = 000000.0 kWh)
 Curent: 3 X 5 (80) A
 Frecventa pulsului: 1600 imp / kWh
 Semnal de citire: LED rosu
 Evaluarile de protectie: IP20
 Sina de montaj: 35 mm
 Dimensiuni: 75 x 116.5 x 65 mm

9
 4. Estimarea costului instalației fotovoltaice

Panouri fotovoltaice: 800$

Invertor: 1000$
Cablu fotovoltaic: 100$
Cablu curent alternative: 75$
Întrerupător automat: 20
Contor: 60$
Dulap distribuție: 3 $
Prețul instalației fotovoltaice este de 2058 $.

Centrala fotovoltaică este proiectată pentru a produce energie electric.Deoarece schema de

conexine este On-grid , acumulatoare nu vom utilize. Energia produsă va fi livrată în Rețeua de
distribuție a operatorului local cu prețul de 2 lei pentru 1 kWh.
Este necesar de a calcula perioada de amortizare a investiției.

Considerăm că avem 2000 ore însorite pe an. În acest caz Centrala fotovoltaică va produce
aproximativ 2000 kW anual, adică 4000 lei anual. Investiția este de 36 000 lei.
Rezultă că investiția se va amortiza în 9 ani.

5. Concluzii

În concluzie, am proiectat o central fotovoltaică cu puterea instalată de 1kW care constă din 4
panouri fotovoltaice. Centrala fotovoltaică este conectată la Rețeau electrică de ditribuție a
operatorului local. Costul investiției este de aproximativ 2000 $. Investiția se amortizează în 9
ani.

10
