Examen

ASIM

Student: Ungureanu Andrei Lavinius

Grupa: 5522C

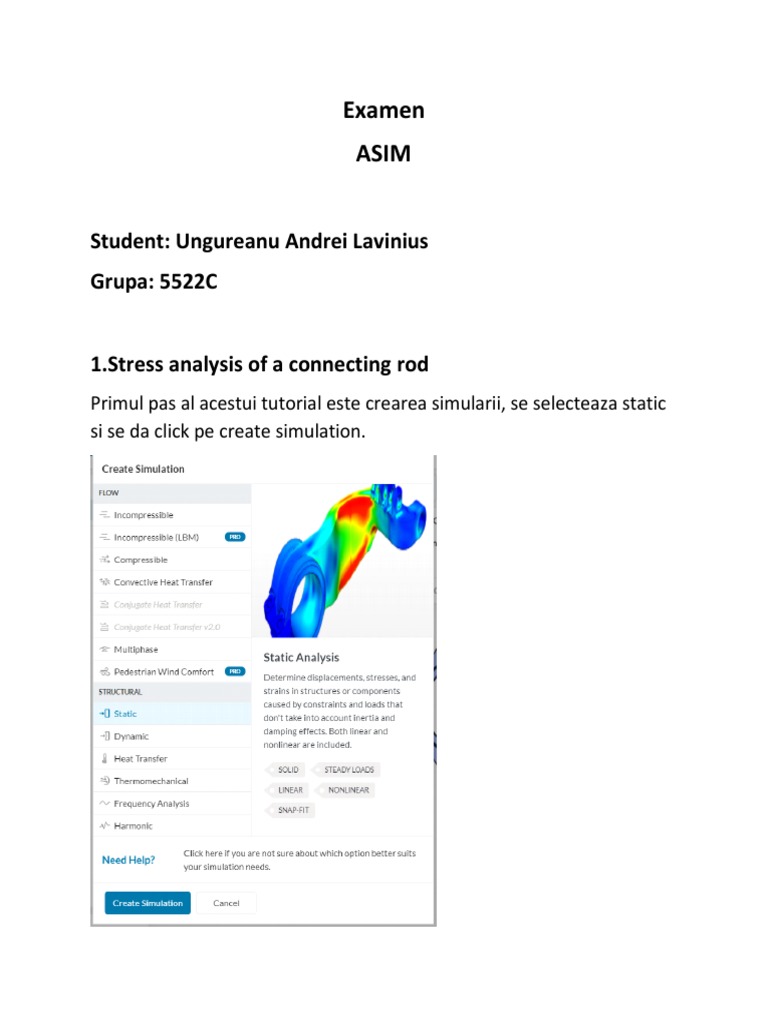

1.Stress analysis of a connecting rod

Primul pas al acestui tutorial este crearea simularii, se selecteaza static
si se da click pe create simulation.
Dupa aceea se va deschide o noua bara in stanga ecranului ce contine
toti parametrii si setarile ce sunt necesarii pornirii simularii.

Va trebui sa definim directia gravitatiei pentru simularea noastra, in

acest caz gravitatia se va misca catre negativ y, pentru a modifica
gravitatia se va da click pe model din imaginea de mai sus.
Urmatorul pas va fi alegerea materialului, pentru a face acest lucru se
va da clicl pe ‘+’ de langa Materials din aceeasi bara cu pasul anterior.
Materialul ales este ‘steel/otel’.
Dupa aceea tija va avea culoare albastra, otelul cu proprietatile lui vor fi
aplicate aceste tije.

Urmatorul pas va fi sa adaugam limitele acestei piese, se va incepe prin

adaugand presiunea pentru a face acest lucru se va apasa pe + de pe
Boundary conditions si se va selecta Preassure.
Presiunea pe care am ales-o in acest tutorial este de 200 de bar.
Acum o sa alegem fetele unde ar trebui sa actioneze presiunea, in acest
tutorial am ales cele 2 fete interioare ale tijei.

Urmatorul pas este sa alegem si un suport fix, acest lucru se realizeaza

prin apasarea butonului + de la boundary conditions si selectarea Fixed
support, se va alege partea interioara cea mare a acestei tije.
Acum se va putea incepe simularea, se va da click pe butonul + de la
Simulation Runs si se va da click pe start pentru a incepe, la finarea
simularii se vor putea rezultatele.
Pentru a vedea rezultatele dupa acest proces se poate da clicl pe Post-
process results sau pe Solution Fields din bara ajutatatoare. Acesta va fi
rezultatul.
Nivelul stesului este reprezentat printr-o culoare cat mai aproape de
rosu, iar ce este mai apropiat de albastru arata zonele cu stres scazut.
2.Fluid dynamic simulation of a non-return valve
Acest tutorial ne arata cum functioneaza curgerea fluidului intr-o valva.
Se va da click pe non return valve si se adauga o noua operatie
geometrica iar apoi click pe open inner region.
Se vor selecta suprafetele din interior si exterior ca limite.

Se va apasa pe Create Simulation si dupa aceea se va deschide

urmatoare casuta.
In acest caz simularea o sa fie curgerea apei printr-o valva, am selectat
The icompressible analysis si am apasat pe Create Simulation.
Vom alege materialul de mai sus, apa prin apasarea butonului + de la
Materials.
Vom alege limitele, conditia de curgere/Preassure inlet si preassure
outlet
Se vor alege conditiile de geometrie, se va alege Symmetry Conditions
la toate suprafetele ce stau direct pe plan
Urmatorul pas este Mesh, este recomandat sa se foloseasca algoritmul
standard.

In urmatorul pas se va da start la simulare si rezultatele vor fi:

a.Scaderea presiunii aceasta a fost calculata folosind filtrul cutting
plane.

Se va pune in pozitia –0.213, -0.05, -0.032 Y.

b.Backflows, se va lucra tot din filtrul Cutting Plane dar cu axa X, pozitia
0.02, -0.022, -0.032.
Acesta este rezultatul final, se poate observa ca refluxul este intalnit
aproape de intrarea in valva si sunt vartejuri in interiorul conductei.
3.Linear static analysis of a crane
Acest tutorial ne invata cum sa facem o analiza static liniara a unei
macarale
Primul pas al acestui tutorial este sa dam click pe butonul de Create
simulation apoi se va da click pe casuta static si din nou create
simulation.
Inainte de a da startul simularii trebuie sa definim directia gravitatiei,
materialul din care este confectionata macaraua si limitele.
Directia gravitatiei afecteaza cu mult resultatul simularii, deoarece
greutatea macaralei este destul de mera. Ea se poate introduce
apasand pe "Model" in bara din stanga din figura de mai sus.

Am setat gravitatia la 9,81/s^2 iar directia va fi pe axa y negativa.

Urmatorul pas va fi definirea materialului din care este confectionata
macaraua.
Pentru acest tutorial s-a ales otelul se va da click pe butonul "Materials"
si dupa aceea se va selecta "Steel"
Urmatorul pas va fi sa conditionam limitele, acest pas joaca un rol
foarte important in simulare. in aceasta simulare se va aplica un suport
fix si o forta de conditionare a limitei.
Suportul fix se va adauga prin apasarea butonului "Boundary
conditions" si pe "Fixed support".
Aceiasi pasi vor fi urmariti atunci cand se adauga si forta

Se va introduce o forta de -500kN pe axa y.

Urmatorul pas este cel de mesh unde este recomandat sa folosim tot
algoritmul standard deoarece este automat si are rezultate bune.
Singura diferente este ca va trebui activata optiunea "2nd order
elements" pentru a obtine raspunsuri exacte.
Dupa ce se va termina acest proces, macaraua va arata asa:
Urmatorul pas este startul simularii, se va da click pe "simulation run" si
se va da start la simulare.
Dupa ce simularea se va termina putem sa accesam rezultatele pe
"Post-process results" sau pe "solutions fields".
La rezultate vom putea accesa "Von Mises stress" apasand pe globul de
langa casuta lui dupa aceea figura noastra va arata asa:
Deplasarea poate fi vizualizata apasand pe butonul "DIS" din "Results
config". Aici putem schimba scara deplasarii.

Poza de mai jos este vizualizarea Von Mises stress si macaralei fiind
deformata de un factor de scara 50.
