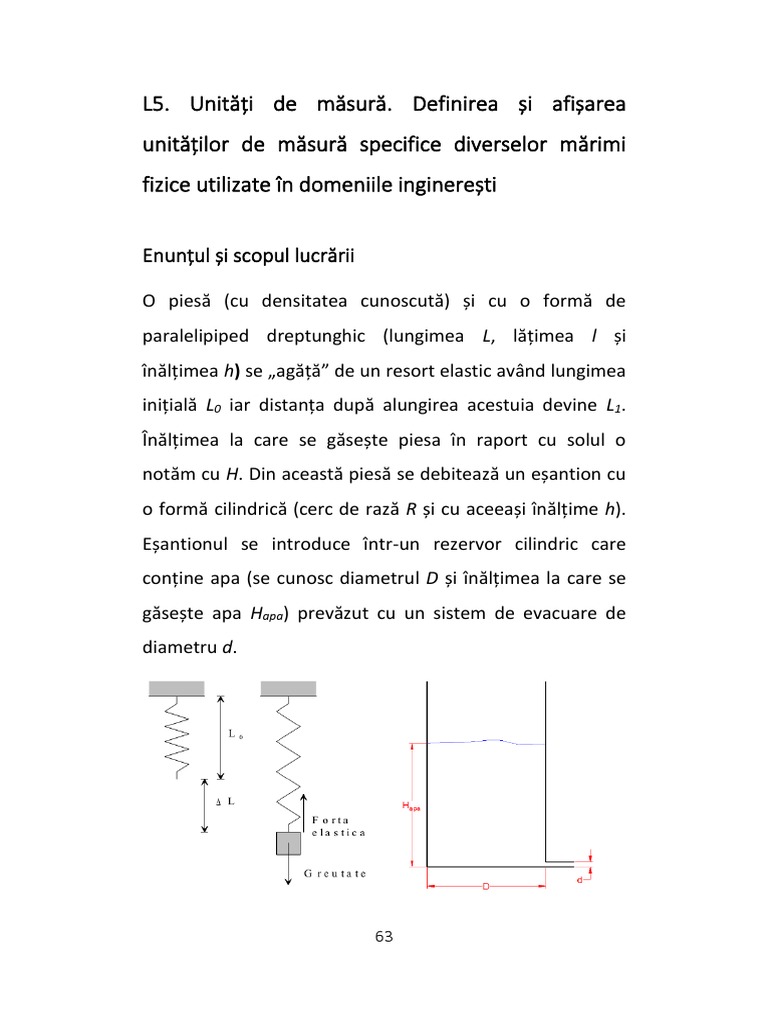

L5. Unități de măsură.

Definirea și afișarea
unităților de măsură specifice diverselor mărimi
fizice utilizate în domeniile inginerești

Enunțul și scopul lucrării

O piesă (cu densitatea cunoscută) și cu o formă de

paralelipiped dreptunghic (lungimea L, lățimea l și
înălțimea h) se „agăță” de un resort elastic având lungimea
inițială L0 iar distanța după alungirea acestuia devine L1.
Înălțimea la care se găsește piesa în raport cu solul o
notăm cu H. Din această piesă se debitează un eșantion cu
o formă cilindrică (cerc de rază R și cu aceeași înălțime h).
Eșantionul se introduce într-un rezervor cilindric care
conține apa (se cunosc diametrul D și înălțimea la care se
găsește apa Hapa) prevăzut cu un sistem de evacuare de
diametru d.

63
Îndrumar de laborator
Utilizând noțiunile prezentate la cursul de fizică să se
realizeze următoarele:
1. Să se definească o nouă unitate de măsură, decimetrul,
notată dm;
2. Să se afișeze valoarea accelerației gravitaționale;
3. Calculați masa m [kg] și volumul V [dm3] piesei înainte
de realizarea operației de debitare;
4. Calculați masa me [g] și volumul eșantionului Ve [cm3];
5. Calculați alungirea resortului Δl [dm], constanta de
elasticitate k [în N/m] și Fe - forța de elasticitate [N];
6. Timpul pe care-l parcurge eșantionul în aer până când
atinge solul și viteza maximă atinsă.
7. Care este diferența de nivel în urma introducerii
eșantionului în rezervor?
8. Viteza de curgere a apei din rezervor, debitul de curgere
și timpul necesar golirii acestuia.
9. Temperatura de fierbere a apei este de 100 de grade C,
la presiunea atmosferică cu valoarea de 101325Pa. Să se
afișeze această valoare în Kelvin și Fahrenheit. Ce rezultat
va întoarce funcția SIUnitsOf aplicată la orice variabilă din
această unitate?
10. Modificați sistemul de unități de măsură. Urmăriți
rezultatele din fișierul de lucru. Ce pași trebuie să realizați
pentru a afișa mărimile și nu unitățile de măsură?
64
 Unităţi de măsură
Suport teoretic

Elementele teoretice legate de unități de măsură.

Pentru detalii suplimentare, se mai pot studia următoarele
surse:
 Iulian Florescu, Mecanica Fluidelor - Note de curs
pentru uzul studenților, Editura ALMA MATER,
Bacău 2007:
http://cadredidactice.ub.ro/iulianflorescu/files/201
2/04/mecanica-fluidelor.pdf
 http://www.phys.utcluj.ro/resurse/Facultati/SIM/2
010-
2011/1.%20DETERMINAREA%20CONSTANTEI%20EL
ASTICE%20A%20UNUI%20RESORT.pdf
 http://rezolvaribacfizica.wordpress.com/2012/09/1
3/miscare-rectilinie-uniform-variata/
 http://www.et.upt.ro/admin/tmpfile/fileP1348552
288file50614660515ef.pdf

Produsul software utilizat

Mathcad

Resursele utilizate

• meniul Insert->Unit
• meniul Tools->Worksheet Options->Unit System
65
Îndrumar de laborator
• meniul Tools->Worksheet Options-> Dimensions
• funcții specifice: SIUnitsOf, °F, °C, FIF, hhmmss

Modul de lucru

Se vor parcurge următoarele etape:

1. Se definește unitatea de măsură dm (decimetru) în
funcție de cm (centimetru);
2. Se va afișa accelerația gravitațională în Sistemul
Internațional [SI] și apoi în funcție de unitatea de măsură
dm;
3. Se definesc următoarele variabile:
• Lungime L=30 cm, lățime l=18 cm, înălțime h=1dm
și ρ=0,85 kg/dm3;
• Se va afișa volumul piesei (notat cu V) atât în dm3
cât și în m3;
• Masa corpului se va nota cu m;
4. Se definesc următoarele variabile:
• Raza eșantionului r=6 cm;
• Se va afișa volumul eșantionului (notat cu Ve) atât
în cm3 cât și în mm3;
• Masa corpului se va nota cu me [g-grame];
5. Se definesc următoarele variabile:
• Lungime L0=10 cm, lățime L1=2 dm, iar diferența
între acestea se va nota cu ΔL;
66
 Unităţi de măsură
• Constanta elastică se va nota cu k [N/m], iar forța
de elasticitate cu Fe [N];
6. Se definesc următoarele variabile:
• Înălțimea de la care eșantionul cade este H=10 ft
(feet);
• Timpul necesar atingerii solului se va nota cu t [s].
Utilizând funcția hhmmss să se afișeze rezultatul și
în acest format;
• Viteza maximă se notează cu vit [m/s].
7. Se definesc următoarele variabile:
• Diametrul rezervorului (cilindrului) D=10 cm;
• Nivelul apei din rezervor se notează cu Hapa=18 dm,
iar noul nivel al apei după introducerea
eșantionului se va nota cu Hapa_nou [m], dar și
utilizând notația FIF;
• Se notează cu Arezevor secțiunea rezervorului și se
afișează în dm2;
• Diferența de nivel se va nota cu ΔHesantion și se va
afișa în mm.
8. Se definesc următoarele variabile:
• Diametrul de evacuare d=1.5 in (inch);
• Aria secțiunii de evacuare se notează cu Aorif [cm2];

67
Îndrumar de laborator
• Viteza de curgere se va nota cu Vitapa, debitului de
curgere i se va asocia variabila Q, iar unitățile de
măsură vor fi cele implicite;
• Timpul necesar curgerii se va nota cu timp și se va
afișa atât în secunde, dar și prin intermediul
notației hhmmss;
9. Se parcurg următorii pași:
- Se accesează meniul Insert->Unit;
- Se selectează din partea superioară a ferestrei
Insert Unit dimensiunea temperatură și unitatea
dorită din secțiunea Unit;
10. Se parcurg următorii pași:
• Se accesează meniul Tools->Worksheet Options-
>Unit System. Se vor accesa principalele sisteme de
măsură utilizate în acest moment la nivel mondial;
• Se accesează meniul Tools->Worksheet Options->
Dimensions. Se vor modifica numele dimensiunilor
în funcție de dorința utilizatorului.

Rezultate

Sunt prezentate mai jos rezultatele solicitate în secțiunea

Enunțul și scopul lucrării:
• Declarare variabile și unitate de măsură:

68
 Unităţi de măsură

• Rezultate privind volumul și masa piesei:

• Rezultate privind volumul și masa eșantionului:

• Rezultate privind constanta de elasticitate și forța

elastică:

69
Îndrumar de laborator
• Rezultate privind căderea eșantionului:

• Rezultate privind diferența de nivel din rezervor în

urma introducerii eșantionului:

• Rezultate privind diferența de nivel din rezervor în

urma introducerii eșantionului:

70
 Unităţi de măsură

• Rezultate privind temperatura de fierbere:

• Opțiuni de afișare a unităților de măsură în

Mathcad:

71
Îndrumar de laborator

Concluzii/comentarii

Utilizarea unităților de măsură în calculul ingineresc

permite verificarea omogenității relațiilor de calcul și
permite realizarea automată a transformărilor de unități
de măsură implicate într-o expresie (1m+3cm=1.03m, sau
103 cm). Mathcad lucrează implicit cu unitățile din
sistemul internațional, dar permite utilizarea și a altor
sisteme de unități de măsură.
În această unitate s-au tratat următoarele probleme:
• Definirea propriilor unități de măsură;
• Utilizarea acestora în diferite relații de calcul;
• Afișarea variabilelor în unitățile de măsură dorite
de utilizator.
