CONVERTOR FM

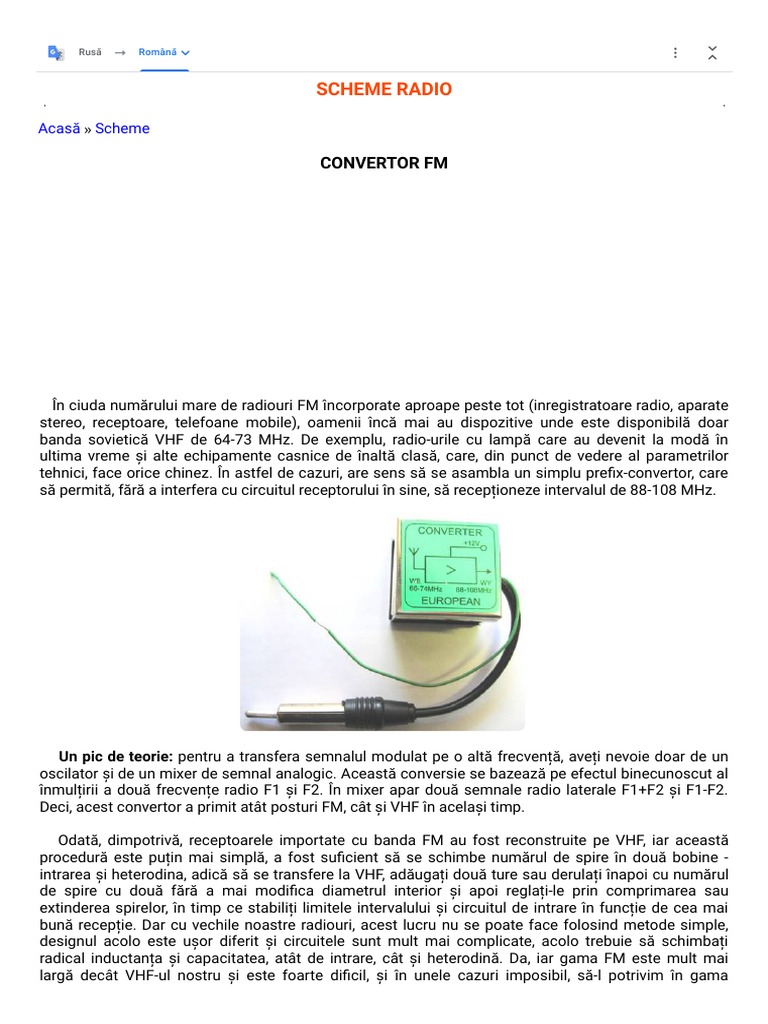

   În ciuda numărului mare de radiouri FM încorporate aproape peste tot (inregistratoare radio, aparate
stereo, receptoare, telefoane mobile), oamenii încă mai au dispozitive unde este disponibilă doar
banda sovietică VHF de 64-73 MHz. De exemplu, radio-urile cu lampă care au devenit la modă în
ultima vreme și alte echipamente casnice de înaltă clasă, care, din punct de vedere al parametrilor
tehnici, face orice chinez. În astfel de cazuri, are sens să se asambla un simplu prefix-convertor, care
să permită, fără a interfera cu circuitul receptorului în sine, să recepționeze intervalul de 88-108 MHz.


Un pic de teorie: pentru a transfera semnalul modulat pe o altă frecvență, aveți nevoie doar de un
oscilator și de un mixer de semnal analogic. Această conversie se bazează pe efectul binecunoscut al
înmulțirii a două frecvențe radio F1 și F2. În mixer apar două semnale radio laterale F1+F2 și F1-F2.
Deci, acest convertor a primit atât posturi FM, cât și VHF în același timp.

    Odată, dimpotrivă, receptoarele importate cu banda FM au fost reconstruite pe VHF, iar această
procedură este puțin mai simplă, a fost suficient să se schimbe numărul de spire în două bobine -
intrarea și heterodina, adică să se transfere la VHF, adăugați două ture sau derulați înapoi cu numărul
de spire cu două fără a mai modifica diametrul interior și apoi reglați-le prin comprimarea sau
extinderea spirelor, în timp ce stabiliți limitele intervalului și circuitul de intrare în funcție de cea mai
bună recepție. Dar cu vechile noastre radiouri, acest lucru nu se poate face folosind metode simple,
designul acolo este ușor diferit și circuitele sunt mult mai complicate, acolo trebuie să schimbați
radical inductanța și capacitatea, atât de intrare, cât și heterodină. Da, iar gama FM este mult mai
largă decât VHF-ul nostru și este foarte dificil, și în unele cazuri imposibil, să-l potrivim în gama
noastră. De asemenea, aveți nevoie de condensatoare „vergeturi, cuple”

Rusă Română

   Deci, dacă nu puteți reconstrui receptorul la FM sau nu aveți suficiente abilități, atunci bineînțeles că
este mai bine să utilizați un convertor. Unul dintre cele mai de succes convertoare pe care le-am
întâlnit și realizat în mod repetat este un convertor pe un cip LA1185 importat . Convertorul de pe
K174PS1 este cu un ordin de mărime mai rău decât acest microcircuit, plus că LA1185 mai are UHF,
ceea ce oferă un oarecare câștig semnalului de intrare, câțiva decibeli, dar sesizabil.


Cipul LA1185 este de la SANYO. Este un convertor de frecvență. Are UHF, a cărui intrare este un
semnal. Acesta este urmat de un convertor de frecvență, format dintr-un mixer și un oscilator local. La
fel și un stabilizator de tensiune. Acest circuit convertor pentru recepția de semnale în intervalul 88-
108 MHz către un receptor cu o gamă de 64-73 MHz, sau invers, totul depinde de aranjamentele
bobinelor buclei. În plus, conversia depinde de ce rezonator cu cuarț este utilizat. Faptul; că 88-108
MHz este de două ori mai lung decât 64-73 MHz. Prin urmare, nu este posibil să primiți întreaga gamă
de 88-108 MHz pe un receptor cu o gamă de 64-73 MHz. Dar în cazul conversiei inverse, întregul
interval de 64-73 MHz este recepționat în întregime de receptor la 88-108 MHz.

   Dacă utilizați un rezonator de 27 MHz, atunci recepția va fi posibilă în intervalul de la 91 la 100 MHz.
Pentru a recepționa restul intervalului (100-108 MHz), trebuie să înlocuiți rezonatorul cu 35 MHz, apoi
recepția este posibilă într-o parte a intervalului 99-108 MHz. Astfel, este necesar un comutator
rezonator pentru a recepționa întreaga gamă.

   Dacă trebuie să convertiți în direcția opusă, atunci pentru a primi frecvențe în intervalul 64-73 MHz,
este suficient un cuarț, pentru orice frecvență în intervalul 27-35 MHz. Când se utilizează un rezonator
de 27 MHz, recepția va fi de la 61 la 81 MHz, iar cu un cuarț de 35 MHz, de la 53 la 73 MHz.

   Semnalul de la antenă ajunge la circuitul de intrare L1-C2, care trebuie reglat la mijlocul intervalului
Rusă Română
recepționat. Din acest circuit, semnalul este alimentat la intrarea microcircuitului URF. Circuitul L2-C6
este același cu L1-C2, dar acesta este circuitul de ieșire, care este încărcat cu URCH. De la acesta, prin
C5, semnalul merge la convertor. Frecvența oscilatorului local este stabilită de rezonatorul de cuarț
Q1. Și circuitul L3-C7 la ieșirea mixerului convertizorului de frecvență. De la acesta, semnalul este
transmis la intrarea antenei a receptorului. Acest contur trebuie setat la mijlocul părții de lucru a
intervalului în care are loc conversia.

    Bobinele sunt fără cadru, cu un diametru interior de 4,5 mm. Înfăşurat cu sârmă de cupru cu un
diametru de aproximativ 1 mm. În funcție de numărul de spire, există două tipuri de bobine - 6 și 4
spire. Și modul în care sunt plasate conform schemei depinde de direcția transformării. Reglajul
constă în reglarea circuitelor prin modificarea inductanței bobinelor prin comprimarea - întinderea
spirelor acestora.

Alte scheme de circuit ale convertoarelor FM

   Următorul circuit convertor pentru 2 tranzistoare. KT363 și KT315. Fotografia spune că KT363 poate
fi înlocuit cu KT361. Acest circuit este conectat cu o ieșire la intrarea antenei receptorului, iar intrarea
este conectată la antena de recepție în sine.

    Rezultatul convertorului FM este foarte bun. În ceea ce privește sensibilitatea și selectivitatea,

indicatori excelenți, în comparație cu „convertorul industrial” - cer și pământ. Convertorul constă dintr-
un amplificator de intrare, un oscilator local și un mixer. Pentru reglare, este de dorit să aveți un
generator, un osciloscop sau un voltmetru RF.
 Rusă Română


   În general, alegeți orice schemă și lipire. Toți sunt muncitori. Revizuirea a fost pregătită de alex100 și
Chip1414 .
