1.

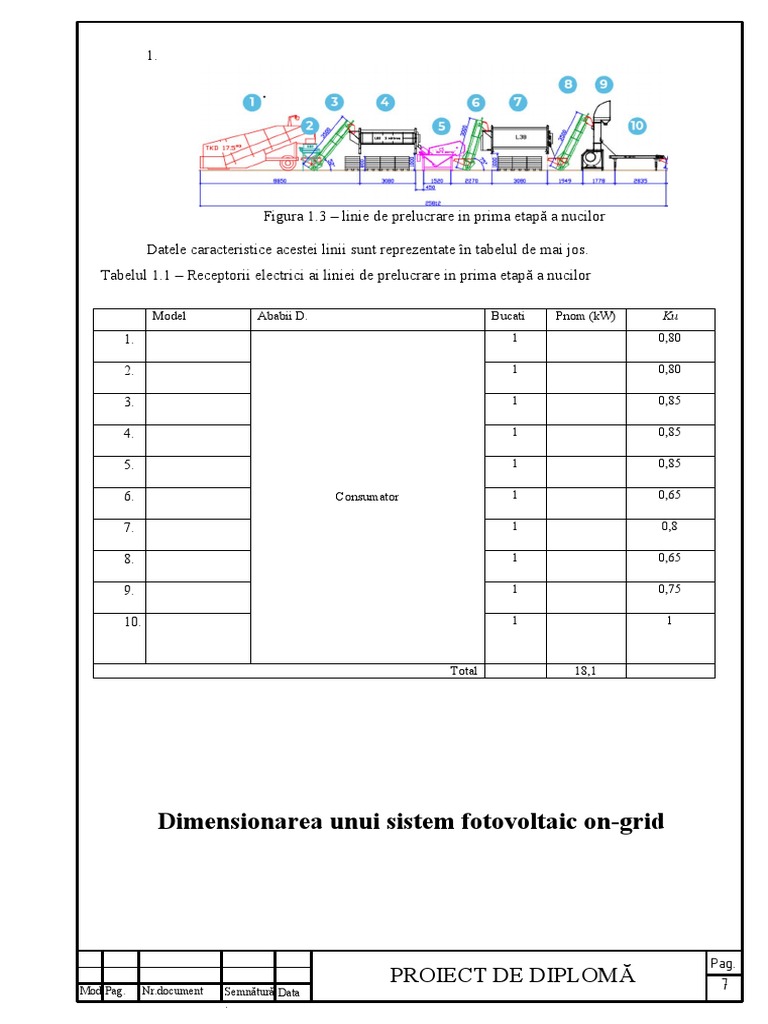

Figura 1.3 – linie de prelucrare in prima etapă a nucilor

Datele caracteristice acestei linii sunt reprezentate în tabelul de mai jos.

Tabelul 1.1 – Receptorii electrici ai liniei de prelucrare in prima etapă a nucilor

Model Ababii D. Bucati Pnom (kW) Ku

1. 1 0,80

2. 1 0,80

3. 1 0,85

4. 1 0,85

5. 1 0,85

6. Consumator 1 0,65

7. 1 0,8

8. 1 0,65

9. 1 0,75

10. 1 1

Total 18,1

Dimensionarea unui sistem fotovoltaic on-grid

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 1.1 Calculul sarcinilor electrice
Calculul sarcinilor electrice a receptoarelor din secţie se efectuează prin metoda coeficietului
de utilizare. Receptoarele electrice indicate în tabelele 1.1 și 1.5, pentru care se determină puterea
medie de calcul, prin intermediul acestor date se va face calculul de dimensionare a puterii
instalației fotovoltaice.
Astfel vom avea puterea medie a sarcinii pentru linia de prelucrare in prima etapă a nucilor (datele
tabelul 1.1):
n
Ptot =∑ ( P nom ∙ K u )=2,2 ∙ 0,8+1,1∙ 0,8+0,75 ∙ 0,85+1,1∙ 0,85+¿
i=1

+1,35 ∙ 0,85+1,1∙ 0,65+5,2 ∙0,8+ 1,1∙ 0,65+ 4 ∙0,75+ 0,2∙ 1=14,15 kW

2 DESCRIEREA SISTEMELOR FOTOVOLTAICE
Energia verde este una dintre direcțiile cheie pentru un viitor sustenabil. La nivel global se
conturează politici prin intermediul cărora se încurajează tranziția către surse de energie cu un
impact minim asupra mediului. Această tehnologie a cunoscut o dezvoltare rapidă în ultimii ani,
ceea ce a dus și la o scădere exponențială a prețurilor, devenind astfel din ce în ce mai ușor de
accesat. La scară largă, sistemele fotovoltaice sunt considerate tehnologia cheie a secolului XXI în
domeniul energiei.
Sistemele fotovoltaice convertesc radiațiile solare în energie electrică. Celula fotovoltaică,
componenta de bază a unui sistem fotovoltaic, este realizată din materiale semiconductoare ale
căror proprietăți le folosește pentru a capta radiațiile solare. Aceste radiații sunt transformate în
curent electric continuu, care este transformat, la rândul lui, în curent electric alternativ prin
intermediul invertorului din sistemul fotovoltaic. Cantitatea de energie electrică produsă la bornele
celulei fotovoltaice este determinată, în principal, de nivelul radiației incidente, însă și de calitatea
aerului, de temperatură și de durata zilei. La nivel de invertor se poate monitoriza cantitatea de
energie produsă de sistemul fotovoltaic, iar cu un contor inteligent se poate monitoriza cantitatea de
energie electrică injectată în rețea.
Tipuri de sisteme fotovoltaice
Sistemul fotovoltaic de tip on-grid este conectat la sistemul electroenergetic național. O parte
din energia electrică produsă este consumată direct de producător, reducând consumul acestuia din
rețea și facilitând astfel reducerea costurilor la factura de energie electrică, iar surplusul este injectat
în sistem.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Figura 2.1 – Sistem fotovoltaic ON-Grid
Pentru a determina datele de calcul a sistemului se va culege date statistice despre iradiația
lunară pentru perioada de un an pentru zona indicată conform imaginii 2.3.

Figura 2.3 – Zona de măsurare a datelor iradiației lunare (kW/m2)

Astfel conform datelor statistice de analiză a iradiației solare pentru coordonatele indicate in
figura anterioară avem (graficul 1).

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Iradiația

20811.5999999999
19570 20097.59
19364.4

16648.1099999998 16619.43

13793.04
12633.8499999999

6727.48 7181.16
5008 5138.39

ie ie tie ilie ai ni
e lie st ie ie ie ie
ar uar ar r m iu iu gu br br br br
u
br m ap u em m iem m
ian fe
a
pt to ce
se oc no de

Figura 2.4 – Graficul iradiației anuale pentru coordonatele locației sistemului fotovoltaic
Conform datelor din figura 2.4 observăm că suprafața aleasă are un o valoare medie a iradiației
108,14 kW/m2.
I ian + I feb + I mar+ I apr + I mai + I iun + I iul + I aug + I sep+ I oct + I noi + I dec 1297,70
I med = =¿¿ =108,14 kW /m2
12 12
Conform acestor date de calcul dar și suprafeței acoperișului se va alege valoarea
recomandată de proiectarea a unui sistem fotovoltaic cu puterea de aproximativ 110 kW.
Reieșind din datele inițiale de consum și datele iradiației solare puterea sistemului fotovoltaic va fi
supradimensionată din considerentul de diminuare a factorilor precum: mai multe zile innorate sau
fără soare, conform curbei iradiației se observă că în perioada lunilor ianuarie, februarie, noiembrie
și decembrie, puterea generată de sistem nu asigură puterea totală de consum a sarcinii. Însă aceast
dificit de producție este acoperit în intregime în celelalte luni. Astfel reiese că sistemul sarcina va
consuma din rețea o parte din energia electrică iar în perioada zilelor cu surplus acest consum il va
întoarce înapoi în rețea, cu tindere spre un consum cat mai mic din rețeaua electrică.
Alt aspect al sistemului fotovoltaic este că acesta lucrează interactiv cu rețeaua si aceasta
presupune consum din rețea în caz de neajuns sau invers. Totodată bineficiarul își asigură procesul
de producere cu o sursă individuală de energie electrică ce mărește gradul de fiabilitate a rețelei de
alimentare cu energie electrică.
Majoritatea producătorilor de panouri fotovoltaice garantează că produsele lor vor funcţiona
la o capacitate de cel puţin 80% din capacitatea menţionată în cartea tehnică, pe o perioadă de 25
ani. Celulele pe bază de siliciu monocristalin se degradează în medie cu 0.5% pe an, iar cele cu strat
subţire cu 2% în primul an, apoi cu 0.4% pe an.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 2.1 Dimensionarea sistemului fotovoltaic
Pentru asigurarea puterii sistemului fotovoltaic este necesar de a calcula pentru început
numărul de panouri fotovoltaice necesar dar și suprafața care este necesară pentru montarea
acestora.
P calc 110
Nr panouri = = ≈ 268 panouri
P panou 0,41

Cele mai importante caracteristici ale unui panou fotovoltaic, de care trebuie sa tineti cont in
alegerea dvs sunt:
-Putera maxima a panoului
- Tensiunea In punctul de putere maxima
- Intensitatea curentului in punctul de putere maxima

Panourile fotovoltaice alese sunt cu următaorele date caracteristice:

Tabelul 2.1 Parametrii electrici ai panoului monocristalin tip Risen 410W
Pmax = 410 W (monocristalin)

Umax = 40.7 V

Umg.=???

Imax = 10.2 A

Umax.m.g = 49 V

Isc = 10.8 A

Randamentul = 20,7 %

La da 21.11. -3000

În continuare la fel tot din datele tehnice ale panoului se observă că curentul de ieșire a acestuia
diferă în dependență de temperatura mediului ambiant conform figurei 2.5.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Figura 2.5 – Caracteristica volt-amperică a panoului de tip Risen 410 W la diferite valori ale
temperaturii

Din aceste considerente dar și din datele de calcul al perioadei de menținere a randamentului
maximal puterea sistemului fotovoltaic se va recalcula conform datelor din graficul următor.

Figura 2.6 – perioada de menținere a performanței panourilor fotovoltaice

Astfel pentru perioada de pana la 10 ani puterea recalculată a sistemului fotovoltaic va fi:
Precalc (90 %)=Pcalc + ( P calc ∙ 0,1% )=110+ 11=121 kW
Iar pentru perioada de pana la 25 ani puterea recalculată a sistemului fotovoltaic va fi:
Precalc (80 % )=Pcalc + ( P calc ∙0,2 % )=110+ 22=132 kW
Din calculele de mai sus observăm că puterea recalculată se va mări deoarece panourile fotovoltaice
degradează în timp, adică își micșorează randamentul. La fel cum s-a observat din datele iradiației
de mai sus, în unele perioade a anului puterea generată nu va acoperi consumul total al secției din
aceste considerente o mărire cu pana la 20 % a puterei sistemului fotovoltaic va influiența pozitiv.
La fel sistemele fotovoltaice sunt ușor supuse dezvoltării acestora, adică adăugării in orice moment
a unui număr de panouri fotovoltaice fapt ce nu este necesar de manevre in rețelele electrice

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 naționale sau deranjamente în procesul de lucru al receptorilor electrici de pe teritoriul
intreprinderii.
Totuși dacă se presupune mărirea sistemului fotovoltaic pe viitor va fi necesar de ales de la
început invertoarele ce vor putea oferi posibilitatea de extindere a numărului de panouri
fotovoltaice.
Luînd în considerație valoarea de calcul a puterii cu un adaos de 20% vom recalcula numărul
de panouri fotovoltaice și suprafața de instalare a acestora ținând cont că un panou PV ocupă 2,30
m2 cu un mic spațiu între alte panouri pentru a ușura procesul de răcire/circulație a curenților de aer.
Astfel avem:
Precalc (80 %) 132
Nr panouri. rec .20 %= = ≈322 panouri
P panou 0,41
Iar suprafața totală necesară pentru instalare este de:
2
S calc =Nr panouri .rec .20 % ∙ 2,30=741m
Suprafața totală a acoperișului secției este de 1063m 2, astfel observăm că pentru montarea
panourilor fotovoltaice după recalculul puterii sistemului, acesta va încăpea pe suprafața
acoperișului clădirii.

Instalararea se face la sol ți pentru aceasta este necesar să se lase distanța intre randurile cu PV,
(1,5 – 2m)
Suprafa totală = Scalc + Sspațiu
2.2 Elaborarea schemei sistemului fotovoltaic
Sistemele fotovoltaice se conectează în dependență de puterea acestora, pe porțiuni de panouri
în scheme serie sau paralele și sunt numite șiruri de panouri solare sau string.
Suprafața acoperișului este înclinată iar conform longitudinii, latitudinii și unghiului de
azimut panourile vor fi amplasate la un unghi optim de 35o.

Figura 2.7 – model de montare a panourilor fotovoltaice pe acoperișuri ”în două ape”
Astfel conform datelor tehnice ale panourlui fotovoltaic avem:

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Tensiunea maximă de funcționarea în sarcina a panoului Us = 40,7 V și Um.g.= 49 V la fel și
valoarea maximă la intrare în invertorul solar Ui = 1200V și Um.g. = 1500V și curentul de Ii = 90A.
Astfel panourile se vor împărți în modul următor:
U p . string =Nr panou ri. rec(20 %) ∙Um . g .=322 ∙ 49=15778 V
Pentru a determina numărul de panouri în șir se va impărți valoarea tensiunii la mers în gol pe
panouri la valoarea tensiunii de intrarea a invertorului.
15778
Nrpanouri= =13,15≈ 14 panouri
1200
Respectiv cunoscand numărul de panouri fotovoltaice în șir v-om determina câte șiruri vor fi
amplasate pe suprafața acoperișului.
Nr panouri .rec (20% ) 322
N șir . = = =23 șiruri
Nrpanouri 14
Conforma datelor de calcul se vor monta 23 de șiruri de panouri fotovoltaice conectate cate 14
panouri în schema de conexiune serie cu tensiunea de mers în gol nu mai mare decat Um.g.
=1500V.
Suporturile solare sunt o parte importantă a oricărui sistem solar centrale electrice,
durabilitatea depinde de fixarea corectă structuri, estetica modulelor solare instalate și funcționarea
corectă.

Figura 2.8 Suport panouri solare

Elementele de fixare pentru panourile solare sunt fabricate din aliaje ușoare, neexpuse la
intemperii – anodizate articole din aluminiu și oțel inoxidabil.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Loc de instalare: Acoperiș metalic, tablă profilată, țiglă sau orice alt plan
acoperiș înclinat sau suprafață de montare plană.
Unghiul de inclinație: Corespunde unghiului de înclinare a acoperișului.
Avantaje de aplicare a kiturilor gata instalarea panourilor solare:
- Instalare ușoară și instalare ușoară a panoului solar. Panourile sunt atașate la acoperiș
folosind șine și cleme speciale.
- Acest lucru economisește timp și efort în timpul instalării.
- Durată lungă de viață. Elementele sistemelor de cadre sunt formate din aliaj de aluminiu
de înaltă calitate AL6060 și oțel inoxidabil SUS304 și îndeplinesc cerințele standardelor
internaționale.
- Tehnologia specială de îmbinare a elementelor asigură rezistența întregului un sistem cu o
durată de viață de 25 de ani
- Sistemul se potrivește majorității celulelor solare.
Tabelul Elementele de fixare pentru panourile solare

Tabelul 2.2 Suporturile pentru acoperiș

Profil de montaj este fabricat din aliaj de aluminiu
durabil. Uşor este montat practic pe orice suprafață
a unui acoperiș plat (metal, carton ondulat, acoperiș
moale). Pentru ușurința instalării, se folosește un set
complet,inclusiv toate elementele de fixare
necesare.
Clemă de capăt reglabilă 35-50 mm concepută
pentru fixare lateral modul solar pe profilul de
ghidare.

Set de cleme centrale conceput pentru a conecta

panouri solare module de până la între ele pe
profilul ghidului.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Suport în formă de L - folosit pentru siguranță
fixarea profilului de montaj pentru panourile solare
pe suprafața acoperișului

Suporturile pentru acoperiș pot fi completate cu elemente pentru reglarea unghiului de înclinare a
panourilor solare, ceea ce este important pentru o instalare corectă față de soare. Sistemul de fixare
poate fi asamblat fie bucată cu bucată, fie achiziționat ca un kit gata făcut, ceea ce oferă o anumită
economie. La alegerea elementelor de fixare pentru panourile solare, este necesar să se țină seama
de sarcinile maxime de vânt și zăpadă specifice fiecărei zone specifice.

Figura 2.9 Conectarea panourilor solare la invertoare

La fel conform datelor de calcul se va calcula curentul maximal la intrare în invertor:

I tot .=23 ∙ 10,2=234,6 A
Din formula de mai sus se observă că curentul total depășește valoarea maximă de intrare în
invertor la conectarea tuturor șirurilor din aceste considerente se va calcula și se va alege numărul
de invertoare să se satisfacă condiția:
I inv < I calc .

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Astfel:
I tot 234,6
I calc . = = =2,60 ≈ 3 invertoare
I inv 90
La fel pentru sistemul fotovoltaic calculat cu puterea de 132 kW se va calcula valoarea
energiei electrice generate pentru perioada unui an și se va reprezenta prin intermediul graficului de
mai jos, iar valoarea totală se înmulti cu valoarea maximală a randamentului invertorului solar si a
circuitelor acestuia ce reprezintă 10% la sută din valoarea totală din producția de energie electrică.

20811.5999999999
20097.59
19364.4 19570

16648.1099999998 16619.43

13793.04
12633.8499999999

6727.48 7181.16
5008 5138.39

ie ie tie ilie ai ni
e lie st ie ie ie ie
uar ar ar r m iu iu gu br br br br
br
u ap u em m iem m
ian fe
m a
pt to ce
se oc no de

Figura 2.10 Graficul valorii de producție a energiei electrice kWh pe perioada unui an
Conform datelor din acest grafic avem că valoarea medie a energiei electrice generate de
sistemul fotovoltaic este de W = 13632,8 kWh. Iar valoare toatală a energiei electrice generate
pentru periaoda unui an este de 163593,05 kWh. Ce reprezintă o valoare foarte bună de producere a
energiei electrice, insă dacă se iau in calcul unele zile in care iradiația va avea valori mai mici
atunci respectiv și producția de energie electrică se va micșora însă acest lucru nu va influiența
consumatorii bineficiarului.
2.3 Alegearea echipamentelor sistemului fotovoltaic
Conform figurei 2 (din cap 2) schema unui sistem fotovoltaic este alcătuită din:
 Panouri solare;
 Invertor;
 Sisteme de monitorizare;
 Contor bidirecțional.

Pe langă aceste componente mai sunt si aparate de protecție precum siguranțele fuzibile în
curent continuu, descărcătoarele electrice, întrerupătoarele automate și separatoarele electrice.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Invertorul solar
Tabelel 2.2 – datele tehnice a invertorului solar tip MPPT WAARE 100
Pnom – 100 kW

Ui = 1200 V

Um.g. = 1500 V

Isarc = 90 A

Randamentul = 90 % - 97%

Uieșire = 380 V

Iout = 150 A

Protecție IP68

Masa 75 kg

Pentru o monitorizare mai și o stocare a datelor la intrare si ieșire din invertor se va utiliza
controlerul internal wifi și softul cu care vine din fabrică acesta.
Una dintre cele mai importante componente ale instalației solare, invertorul captează curentul
continuu produs de panouri și îl convertește în curent alternativ necesar funcționării dispozitivelor.
Invertoarele on-grid nu dispun de baterie solară, sunt conectate în același timp la rețeaua
națională și sunt prevăzute cu un controler MPPT. Atunci când există surplus de energie invertorul
transmite electricitatea neutilizată către rețea, având în același timp capacitatea de a opri sistemul
solar în cazul penelor de curent, astfel încât să fie evitate defazajele ce pot apărea, precum și din alte
motive de siguranță. Un invertor on-grid gestionează în mod eficient și inteligent energia produsă
de panouri și sistemul de backup, reprezentând rețeaua de la furnizorul de energie, în funcție de
producție și consum.
În sistemele de conversie a energiei alternative în energie electrică (centrale solare), invertorul
convertește tensiunea din current continuu într-o tensiune de curent alternative pentru aparate. La o
frecvență de 50 Hz.
Forma tensiunii rezultate la ieșire poate fi de diferite configurații: sinusoidală, apropiată de
sinusoidală (cvasi-sinusoidală) și dreptunghiulară (puls). Tipul de sinusoid determină designul
dispozitivului și scopul acestuia (posibilitatea de utilizare).
Un invertor sinusoidal pur este un dispozitiv mai complex decât omologii săi, furnizând parametrii
de tensiune necesari pentru funcționarea normală a dispozitivelor tehnice complexe care sunt

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 sensibile la calitatea tensiunii de rețea (echipamente medicale și alte echipamente complexe,
automatizarea gazului și a altor echipamente, electrocasnice complexe).

Sinusoidal pur Dreptunghiulară (puls)

Avantajele invertoarelor sinusoidale pure includ următoarele proprietăți:
-Unda sinusoidală la ieșire este apropiată de forma curbei de tensiune a unei rețele casnice de 220V
a unei metode industriale de generare a energiei electrice.
-Forma semnalului de ieșire permite conectarea diferitelor dispozitive tehnice la dispozitive de acest
tip, a căror funcționare depinde de calitatea tensiunii de alimentare.
-Utilizarea invertoarelor de tip „sin pur” crește durata de viață a aparatelor de uz casnic și a
dispozitivelor tehnice care sunt sensibile la calitatea tensiunii.
-Condițiile de funcționare a sarcinii conectate sunt îmbunătățite: zgomotul în timpul funcționării
pompelor de circulație și încălzirea acestora, funcționarea diferitelor surse de lumină și a
dispozitivelor electronice este redusă.
Contorul bidirecțional
Contor electronic trifazat, cu conectare directă în circuit, destinat pentru evidenţa energiei
electrice active şi reactive. Contorul inteligent bidirectional este utilizat pentru măsurarea fluxurilor
de energie electrică consumată din reţeaua electrică şi respectiv cantitatea de energie electrică
livrată în reţeaua electrică, in cazul centralelor electrice. Se utilizează în evidenţa consumului
rezidenţial şi comercial a agenţilor economici mici.
Pentru monitorizarea netă a energiei electrice se va utiliza contorul bidirecțional de tip AMT B1B-
OA4TE precum in figura 2.10.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Figura 2.11 Contor trifazat bidirectional AMT B1B- OA4TE
Contoarele sunt echipate cu un impuls ieșire scoasă la blocul de borne și intenționată pentru
transmiterea datelor pe o distanță. Contoare sunt furnizate semnalizarea prezenței tensiunii de rețea,
inversă rotația curentului energetic și a fazei. Contor în timpul lucrului său în mod constant
monitorizează activitatea circuitelor interne și a statului stochează într-un anumit registru, datele din
care este posibil să se afișeze. Contorul poate fi echipat cu o comunicare linia RS 485. Parametrii
contorului pot fi configurați cu un special Software furnizat de producător.
Proprietăți
- Datele măsurate sunt afișate pe ecranul LCD;
- Design precis, fiabil, durabilitate;
- Carcasă complet izolată, dublu izolată, IP54;
- Conexiune fiabilă și bine securizată la rețea;
- Gama largă de curenți și suprasarcini;
- Diverse tensiuni nominale.
- Înregistrarea evenimentelor (despre efectul unui câmp magnetic, pierderea tensiunii,
încălcarea carcasei contorului)

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Figura 2.12 Conexiune a contorului, rețea trifazată.
Alegerea sigurantelor fuzibile
Sigurantele fuzibile sunt destinate pentru protecţia instalaţiilor electrice industriale şi a liniilor
electrice de la suprasarcină şi scurtcircuit. Siguranţele se utilizează în reţelele electrice monofazate
şi trifazate .
Siguranța este conectată în serie cu consumatorul de curent electric și întrerupe circuitul de curent
atunci când depășește curentul nominal - curentul pentru care este concepută siguranța.
Conform principiului de acțiune în cazul unei întreruperi a curentului în circuitul protejat,
siguranțele sunt împărțite în patru clase - fuzibile, electromecanice, electronice și folosind
proprietăți reversibile neliniare de schimbare a rezistenței după expunerea la supracurent în unele
materiale semiconductoare conductive (siguranțe de autovindecare).
În siguranțe, atunci când curentul depășește valoarea nominală, elementul conductiv al siguranței
este distrus (topire, evaporare), în mod tradițional acest proces este numit „suflat” sau „ardere” a
siguranței.
Tabelul 2.3 Siguranta fuzibila
Curentul nominal 100 A
Volti 1500 V
Frecventa 50/60 Hz
Gradul de protectie IP 00
Temperatura mediului ambiant la exploatare de
la -5°С până la +40°С

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Alegere descarcatoare de supratensiune

Descarcatorul la supratensiune SG2 DG cu cartușe pentru aplicații fotovoltaice este adecvat pentru
folosirea in instalații fotovoltaice și protejează împotriva condițiilor de supratensiune induse.
Cartușele de protecție sunt extractibile și pot fi ușor înlocuite pentru o reparație rapidă.

Tabelul 2.4 descarcatoare de tensiune

Caracteristici operationale:

Tensiune nominala Un 1500VDC

Curent de scurt circuit Iscpv 11kA

Curent de descarcare nominal In (8/20μs)

20kA

Cartuse de inlocuire.

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Prin montarea corectă a acestor descărcătoare, instalaţia fotovoltaică este protejată împotriva
supratensiunilor tranzitorii. Sistemul modular permite înlocuirea simplă a modulului în cazul unei
eventuale suprasolicitări a descărcătorului.
Efecte produse de trăsnet
Trăsnetul generează în mod direct sau indirect următoarele efecte:
• termice (explozii, incendiu)
• electrodinamice (desfacerea legăturilor)
• tensiuni în instalaţia de împământare (risc de electrocutare)
• supratensiuni de câteva mii de volţi şi curenţi induşi în instalaţie (distrugerea echipamentelor
electrice şi electronice, întreruperea lucrului)
Protecţie împotriva efectelor trăsnetului se bazează pe:
• colectarea curentului şi descărcarea sa spre pământ
• utilizarea descărcătoarelor de supratensiuni
• protecţia pasivă a instalaţiei (slabă, medie sau bună) reprezintă protecţia asigurată de însăşi
structura şi configuraţia instalaţiei (schema de legare la pământ
• protecţia dispozitivelor sensibile împotriva efectelor directe şi indirecte ale trăsnetului.

Figura 2.13 Conectarea descarcatoarelor in sistemul fotovoltaic.

Alegerea firului electric

Pentru conectare panourilor la invertor se va alege conductor cu sectiunea de 4 mm2
Am ales acest tip de conductor din considerente economice cat si performantele demonstrate

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 Figura 2.14 Firul electric Hikra (Conductor ,izolatie,izolator exterior)
Se utilizează pentru a conecta panouri solare și a conecta module PV la tablouri cu tensiune
continuă de până la 1500 volți. Spre deosebire de firele obișnuite de uz casnic, acest cablu are o
izolație specială cu două straturi, care protejează împotriva tuturor tipurilor de influențe ale
mediului (ploaie, zăpadă, radiații ultraviolete, temperaturi extreme). Utilizarea acestui cablu va
evita posibile probleme în timpul funcționării instalațiilor și sistemelor fotovoltaice.

CONCLUZII
La baza proiectului de diploma este proiectarea unei statii electrice din surse regenerabile si anume
energia solara. Statia solara nu va inpiedica in caz de necesitate consumarea energiei electrice din
retea. Am ales panourile solare din mai multe considerente si avantaje ce le ofera panourile solare
Principala atracție a energiei solare este că, spre deosebire de alte surse, nu generează emisiile
poluante nici direct, nici indirect. Odată ce ați instalat setul solar, nu vor mai exista emisii de gaze
cu efect de seră. Acesta este un motiv bun pentru a opta pentru instalarea acestor dispozitive.
Instalarea panourilor fotovoltaice (PV) este o investiție inițial costisitoare, dar pe termen indelungat
investitiile se vor rescumpara, deoarece acestă instalație are o durată de viață nu mai mică de 25 ani
conform echipamentelor utilizate, ce ne permite răscumpărarea acesteia, iar cu contoare
bidirecționale vom avea posibilitatea să obținem un profit din energia pe care nu o utilizam și să o

vindem. Aceasta este o opțiune pentru oricine dorește să economisească la consumul de energie.
Unul dintre cele mai importante aspecte ale energiei solare este acela că nu generează niciun tip de
zgomot, spre deosebire de generatoarele convenționale de energie electrică . În acest proiect de
diplomă se efectuiază calculele unei stații electrice de alimentare a unei intreprinderi a cărui putere
maximă nu depășește valoare de 132kW alcătuită din 322 panouri fotovoltaice. A fost aleasă
această valoare ca valoare maximă pentru a avea o rezervă pentru consumatorii intreprinderii,

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 alegerea puterii stației mai mare decît cea nominală este din cauza condițiilor nefavorabile sau a
supraîncălzirii celulelor fotovoltaice , randamentul instalației duce la căderea puterei generate în
sistem astfel poate fi necesar conectarea la un sistem de energie din alte surse. Ceea ce tine de
tehnica securității este necesar de cunoscut care sunt normele de monatare a panourilor solare și
care sunt metodele de conexiune a acestora la rețeaua electrică internă a unei stații. In procesul de
exploatare sunt necesare de respectat niste norme în privința stațiilor de energie electrică pe bază de
panouri fotovoltaice.

BIBLIOGRAFIE
1. Ion Comendant - Identificarea Soluţiilor De Acoperire A Cererii De Energie Din Sursele
Regenerabile ;
2. Edmond MAICAN - SISTEME DE ENERGII REGENERABILE Editura PRINTECH
BUCUREŞTI, 2015;
3. Burciu V., Berzan V., Anisimov V. Conceptul centrului experimental de demonstrare a
utilizării surselor regenerabile de energie „Chişinău”. TEHNOLOGIILE ENERGIEI, Nr.12 /
2009.
4. Ермуратский Вас. Вл., Ермуратский Вл. Вас., Ермуратский П.В. Уточнённая методика
расчёта режимов работы солнечных нагревателей воды ёмкостного типа. Кишинёв.
Проблемы региональной энергетики. 2008, №1(9).
5. Ермуратский Вас. Вл., Ермуратский Вл. Вас., Ермуратский П.В. Эффективность
применения плоских рефлекторов в гелиоустановках. Кишинёв. Проблемы
региональной энергетики. 2008, №1(9).

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
 6. Ермуратский В.В. Определение коэффициента тепловых потерь коллектора
солнечной энергии с абсорбером из полимерных труб. Кишинёв. Проблемы
региональной энергетики. 2009, №3(11).
7. Ermuratschii Vl., Ermuratschii V. Acumulatorul de caldura sau frig. MD F28D 191 12
2008.08.31 BOPI nr.6/2010.
8. Ermuratschii Vl., Ermuratschii V. Incalzitor combinat de agent termic lichid si gazos solar.
MD135 Z 2010.01.31.
9. Ermuratschii Vl., Ermuratschii V. Colector-acumulator de căldura/frig natural. BOPI
nr.6/2010, стр.1
10. http://www.ie.asm.md/ro/laboratories/energy-efficiency-and-res
11. http://lex.justice.md/md/324901/
12. https://ro.wikipedia.org/wiki/Energie_regenerabil
13. http://stiintasitehnica.com/pamant/energii-regenerabile/
14. https://www.bramac.ro/fileadmin/rootBramac/bramac_romania/Online_Service/
Downloadbereich/Instructiuni_montaj_panou_solar_2_5mp.pdf

Pag.
PROIECT DE DIPLOMĂ 7
Mod Pag. Nr.document Semnătură Data
.
