Roata dințată 1
Var. m z1 Db1 D dg
I 2,5 42 28 72 12
II 3,0 36 32 74 10
III 4,0 28 34 74 10
IV 4,5 22 30 70 10
Elemente de calcul:
d1= m·z1 – diametrul de divizare
da1= m (z1 + 2) – diametrul de cap
df1 = m (z1 - 2,5) – diametrul de picior
Constructiv:
b şi t2 – conform dimensiunile
canalelor de pană paralele ISO 2491
D1 = (1,6 ÷ 1,8) Db1;
B = (6 ÷ 8)m;
l = 1,2 Db1;
e = 1/3 B
Var. m z2 Db2 D2
I 2,5 24 18 30
II 3,0 20 20 30
III 4,0 16 24 36
IV 4,5 12 22 34
Elemente de calcul:
d2=m·z2 – diametrul de divizare
da2= m (z2 + 2) - diametrul de cap
df2 = m (z2 - 2,5) – diametrul de picior
Constructiv:
b şi t2 – conform dimensiunile
canalelor de pană paralele ISO 2491
B = (6 ÷ 8)m;
l = 1,5 Db2;
Exemplu - Tabelul aferent desenului de execuţie pentru roata R1
L11: Angrenaj

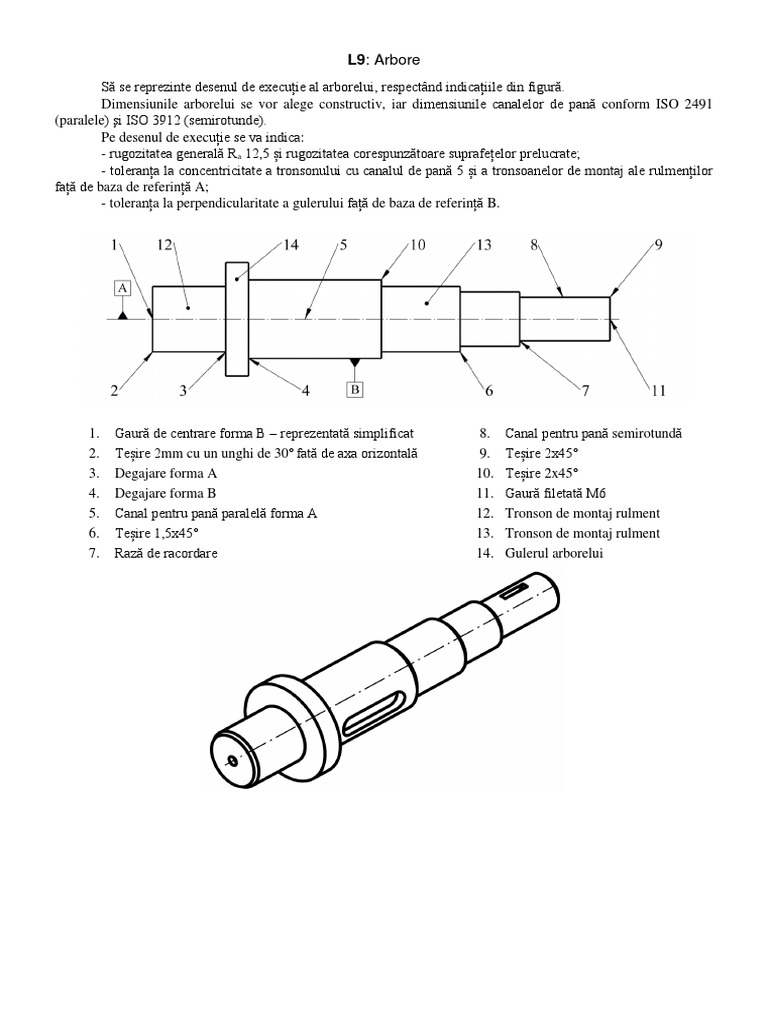

Să se reprezente în două două proiecţii (secţiune longitudinală prin pană şi vedere laterală)
ansamblul dintre arborele dat (L9), o roată dinţată conică R3 şi o roată dinţată cilindrică R1,
conducătoare, în angrenare cu o altă roată dinţată R2, condusă (L10).
Obs. - Fixarea roţii dinţate R1 împotriva deplasării laterale se realizează printr-un inel
elastic, iar a roaţii dinţate conice R3 printr-o şaiba şi şurubul înfiletat în gaura filetată practicată în
capătul arborelui.
- Pentru reprezentarea rulmenţilor se va utiliza reprezentarea simplificată generală.
d + d 2 m ( z1 + z2 )
- Pentru angrenajul cilindric distanţa axială va fi: aw = 1 =
2 2
