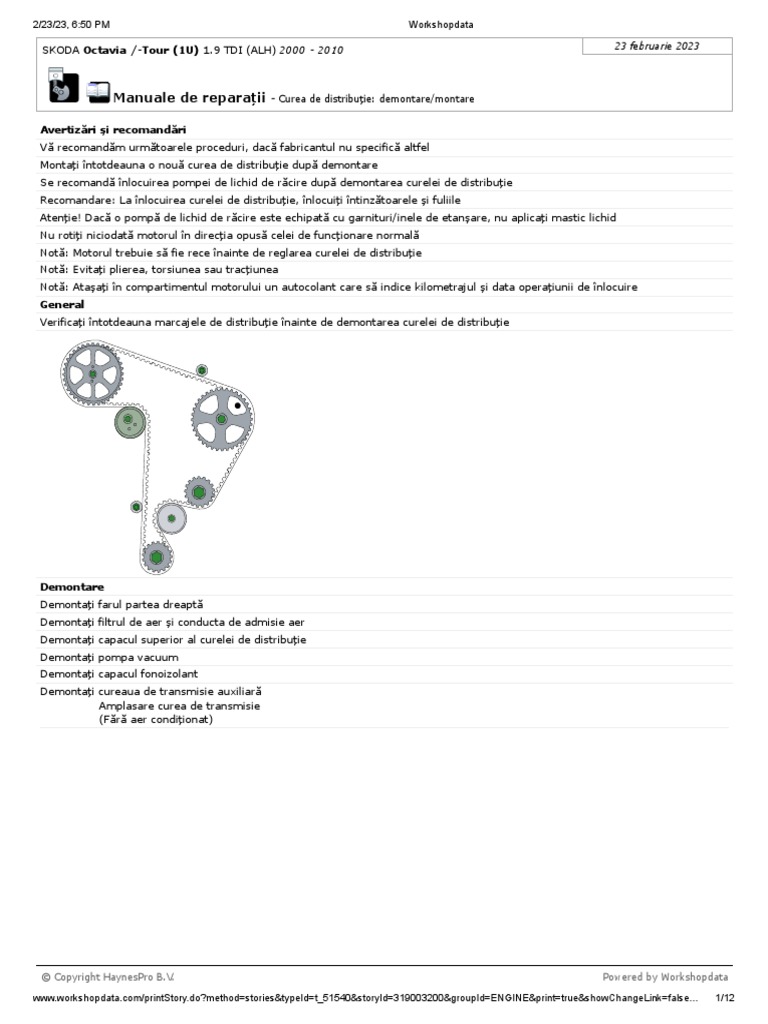

2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări
Vă recomandăm următoarele proceduri, dacă fabricantul nu specifică altfel
Montaţi întotdeauna o nouă curea de distribuţie după demontare
Se recomandă înlocuirea pompei de lichid de răcire după demontarea curelei de distribuţie
Recomandare: La înlocuirea curelei de distribuţie, înlocuiți întinzătoarele şi fuliile
Atenție! Dacă o pompă de lichid de răcire este echipată cu garnituri/inele de etanşare, nu aplicați mastic lichid
Nu rotiţi niciodată motorul în direcţia opusă celei de funcţionare normală
Notă: Motorul trebuie să fie rece înainte de reglarea curelei de distribuţie
Notă: Evitaţi plierea, torsiunea sau tracţiunea
Notă: Atașați în compartimentul motorului un autocolant care să indice kilometrajul și data operațiunii de înlocuire
General
Verificaţi întotdeauna marcajele de distribuţie înainte de demontarea curelei de distribuţie

Demontare
Demontaţi farul partea dreaptă
Demontaţi filtrul de aer şi conducta de admisie aer
Demontaţi capacul superior al curelei de distribuţie
Demontaţi pompa vacuum
Demontaţi capacul fonoizolant
Demontaţi cureaua de transmisie auxiliară
Amplasare curea de transmisie

(Fără aer condiţionat)

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 1/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

Amplasare curea de transmisie


(Cu aer condiţionat)

Rotiţi arborele cotit la PMS pentru cilindrul 1

Aliniaţi marcajele de distribuţie
Vehicule cu cutie de viteze manuală:

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 2/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

Vehicule cu transmisie automată

Montaţi dispozitivul de blocare arbore cu came A ( T10098 )

Dacă dispozitivul special nu se potriveşte, continuaţi după cum urmează:

Rotiţi arborele cotit 360° în sens orar

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 3/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări
Montaţi dispozitivul de blocare arbore cu came ( T10098 , T20038 )
Montaţi pinul de blocare pompă de injecţie ( VAG 3359 )

Slăbiţi şuruburile 1

2
1

Nu slăbiţi 2 !!!
Ataşaţi motorul la bara suport motor ( 10222 A , 10222A/1 )
Demontaţi montantul motorului
Demontaţi brida suportului de motor
Demontaţi fulia arbore cotit
Demontaţi capacele inferioare curea de distribuţie
Slăbiţi piuliţa fulie întinzător
Demontaţi cureaua de distribuţie
Montare
Verificaţi marcajele de distribuţie
Slăbiţi şurubul roată dinţată arbore cu came 360°
Utilizaţi dispozitivul special pentru a ţine contra ( VAG 3036 )
Dispozitivul de blocare (dispozitiv distribuţie) nu trebuie utilizat niciodată pentru a reţine arborii cu came ( T10098 )
Demontaţi roata dinţată arbore cu came
Utilizaţi un dispozitiv special: ( T40001 )

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 4/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

Deplasaţi roata dinţată pompă de injecţie în poziţie centrală în orificiile alungite

Montaţi cureaua de distribuţie pe roata dinţată a arborelui cotit
Montaţi cureaua de distribuţie în ordinea indicată a->b->c->d->e->f->g

g
h

d
e

f c
b

a
Montaţi cureaua de distribuţie şi roata dinţată arbore cu came împreună
Asiguraţi-vă că roata dinţată arbore cu came se poate roti liber
Rotiţi întinzătorul în sens orar pentru a alinia ambele marcaje

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 5/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

Utilizaţi un dispozitiv special: ( V159 )

Strângeţi piuliţa fulie întinzător 20 Nm
Verificaţi dacă montarea este corectă

Verificaţi dacă cilindrul 1 este încă la PMS

Montaţi dispozitivul de reţinere a arborelui cu came ( VAG 3036 )
Strângeţi şurubul roată dinţată arbore cu came 45 Nm
Strângeţi roata dinţată a pompei de injecţie
Notaţi diferite tipuri de şuruburi

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 6/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

1
2
Demontaţi toate dispozitivele de blocare
Rotiţi motorul cu 2 rotaţii manual
Verificaţi marcajele de distribuţie
Montaţi pinul de blocare pompă de injecţie ( VAG 3359 )

Dacă dispozitivul special nu se potriveşte

Rotiţi arborele cotit până când pinul de blocare se montează ( VAG 3359 )
Slăbiţi şuruburile exterioare roată dinţată pompă de injecţie
Rotiţi arborele cotit la PMS pentru cilindrul 1
Vehicule cu cutie de viteze manuală:

Vehicule cu transmisie automată

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 7/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

Strângeţi şuruburile pompei de injecţie

Tip 1: 20 Nm
Tip 2: 25 Nm
Dacă dispozitivul de blocare al pompei de injecţie se potriveşte corespunzător
Demontaţi dispozitivul de blocare pompă de injecţie
Strângeţi şuruburile pompei de injecţie
Tip 1: 90°
Verificaţi dacă dispozitivul de blocare arbore cu came poate fi montat
Verificaţi poziţia întinzătorului
Tensionarea este setată dacă marcajele sunt aliniate
Remontaţi braţul suport motor
Remontaţi montantul motor
Demontaţi bara suport motor
Remontarea ulterioară este în ordinea inversă a demontării
Setări de cuplu
Fulie întinzătoare: 20 Nm
Pompă de vacuum: 20 Nm

Şuruburi roată dinţată pompă de injecţie:

Tip 1:
Utilizaţi şuruburi noi
Etapa 1: 20 Nm
Etapa 2: 90°

Tip 2: 25 Nm

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 8/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

1
2

Roată dinţată arbore cu came

Roată dinţată arbore cu came   45   (Nm)
Fulie arbore cotit
Fulie arbore cotit

(Şuruburi exterioare)
Înlocuiţi şuruburile
Etapa 1   10   (Nm)
Etapa 2   90   (°)
Dispozitive speciale
Pin de blocare: ( VAG 3359 )

Dispozitiv de reţinere: ( VAG 3036 )

© Copyright HaynesPro B.V. Powered by Workshopdata

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 9/12
2/23/23, 6:50 PM Workshopdata

SKODA Octavia /-Tour (1U) 1.9 TDI (ALH) 2000 - 2010 23 februarie 2023

Manuale de reparaţii - Curea de distribuţie: demontare/montare

Avertizări şi recomandări

Dispozitiv suport motor: ( 10222 A )

( 10222A/1 )

© Copyright HaynesPro B.V. Powered by Workshopdata

Dispozitiv de blocare al arborelui cu came: ( T10098 )

www.workshopdata.com/printStory.do?method=stories&typeId=t_51540&storyId=319003200&groupId=ENGINE&print=true&showChangeLink=false… 10/12
2/23/23, 6:50 PM Workshopdata

Avertizări şi recomandări

Extractor: ( T40001 )

Dispozitiv de rotire întinzător: ( V159 )

Dispozitiv de blocare al arborelui cu came: ( T20038 )
