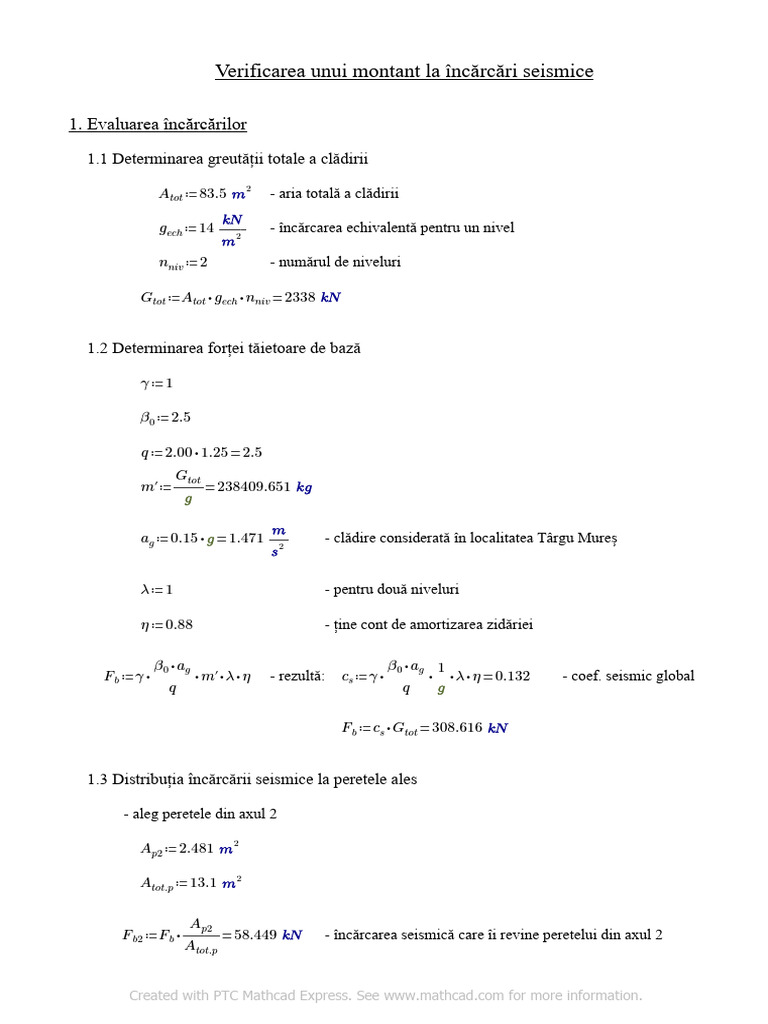

Verificarea unui montant la încărcări seismice

1. Evaluarea încărcărilor

1.1 Determinarea greutății totale a clădirii

Atot ≔ 83.5 m 2 - aria totală a clădirii

kN
gech ≔ 14 ―― - încărcarea echivalentă pentru un nivel
m2
nniv ≔ 2 - numărul de niveluri

Gtot ≔ Atot ⋅ gech ⋅ nniv = 2338 kN

1.2 Determinarea forței tăietoare de bază

γ≔1

β0 ≔ 2.5

q ≔ 2.00 ⋅ 1.25 = 2.5

Gtot
m' ≔ ―― = 238409.651 kg
g

m
ag ≔ 0.15 ⋅ g = 1.471 ― - clădire considerată în localitatea Târgu Mureș
s2

λ≔1 - pentru două niveluri

η ≔ 0.88 - ține cont de amortizarea zidăriei

β0 ⋅ ag β0 ⋅ ag 1
Fb ≔ γ ⋅ ――⋅ m' ⋅ λ ⋅ η - rezultă: cs ≔ γ ⋅ ――⋅ ―⋅ λ ⋅ η = 0.132 - coef. seismic global
q q g

Fb ≔ cs ⋅ Gtot = 308.616 kN

1.3 Distribuția încărcării seismice la peretele ales

- aleg peretele din axul 2

Ap2 ≔ 2.481 m 2

Atot.p ≔ 13.1 m 2

Ap2
Fb2 ≔ Fb ⋅ ――= 58.449 kN - încărcarea seismică care îi revine peretelui din axul 2
Atot.p

Created with PTC Mathcad Express. See www.mathcad.com for more information.
1.4 Distribuția încărcării seismice montantului 1 din peretele ales

Am1 ≔ 1.865 m 2
Am1
Fb.m1 ≔ Fb2 ⋅ ―― = 43.937 kN
Ap2

- distribuția pe verticală
Fb.m1
S1 ≔ ――= 14.646 kN S2 ≔ 2 ⋅ S1 = 29.291 kN hniv ≔ 2.7 m
3

MEd ≔ S1 ⋅ hniv + S2 ⋅ 2 ⋅ hniv = 197.714 kN ⋅ m

1.5 Încărcarea verticală care îi revine montantului 1

Aaf ≔ 13.6 m 2
kN
qplanseu ≔ 6 ――
m2
kN
qac ≔ 1.5 ――
m2
N ≔ Aaf ⋅ ⎛⎝qplanseu + qac⎞⎠ = 102 kN

Created with PTC Mathcad Express. See www.mathcad.com for more information.
2. Verificarea montantului la moment încovoietor din acțiunea forțelor seismice

16 MPa 500 MPa

fcd ≔ ―――= 10.667 MPa fyd ≔ ―――― = 434.783 MPa
1.5 1.15
fb ≔ 5 MPa fm ≔ 5 MPa

K ≔ 0.75 - pentru zidărie plină

1
fzk ≔ K ⋅ fb 0.85 ⋅ ―――― ⋅ 1 MPa = 2.946 MPa
1 MPa 0.85

fzk
fzd ≔ ―― = 1.178 MPa
2.5

2.1 Verificarea montantului în cazul în care talpa este în zona întinsă

- armare cu 4 ϕ 14 As ≔ 6.16 cm 2

Ts ≔ As ⋅ fyd = 267.826 kN

NEd ≔ 1.35 ⋅ N = 137.7 kN

t ≔ 25 cm ts ≔ 25 cm t1 ≔ 37.5 cm

lp ≔ 2.65 m li ≔ 3.43 m

nech ≔ 5.5
ts ⎛ t1 ⎞ ⎛ li ⎞
ts 2 ⋅ ―⋅ nech + t1 ⋅ lp ⋅ ⎜ts + ―⎟ + t ⋅ li ⋅ ⎜ts + t1 + ― ⎟
2 ⎝ 2⎠ ⎝ 2⎠
yG ≔ ――――――――――――――― = 1.132 m
ts 2 ⋅ nech + t1 ⋅ lp + t ⋅ li

Ts + NEd
x ≔ ―――― = 1.62 m Cz ≔ 0.85 ⋅ t ⋅ fzd ⋅ x = 405.526 kN
0.85 ⋅ t ⋅ fzd

Created with PTC Mathcad Express. See www.mathcad.com for more information.
 Ts + NEd
x ≔ ―――― = 1.62 m Cz ≔ 0.85 ⋅ t ⋅ fzd ⋅ x = 405.526 kN
0.85 ⋅ t ⋅ fzd

MRd ≔ Cz ⋅ 2.71 m − NEd ⋅ 1.01 m = 959.899 kN ⋅ m MEd = 197.714 kN ⋅ m

MRd > MEd = 1 - verifică

2.2 Verificarea montantului în cazul în care talpa este în zona comprimată

Ts ≔ As ⋅ fyd = 267.826 kN

NEd ≔ 1.35 ⋅ N = 137.7 kN

t ≔ 25 cm ts ≔ 25 cm t1 ≔ 37.5 cm

lp ≔ 2.65 m li ≔ 3.43 m

Cz ≔ 0.85 ⋅ lp ⋅ t1 ⋅ fzd = 995.272 kN

Cb ≔ ts 2 ⋅ fcd = 666.667 kN

Cs ≔ As ⋅ fyd = 267.826 kN

CRd ≔ Cz + Cb + Cs = 1929.765 kN
CRd > NEd = 1 - rezultă: x ≔ ts + t1 = 0.625 m
NEd = 137.7 kN

MRd ≔ Cz ⋅ 0.69 m + ⎛⎝Cb + Cs⎞⎠ ⋅ 1.01 m = 1630.575 kN ⋅ m MEd = 197.714 kN ⋅ m

MRd > MEd = 1 - verifică
