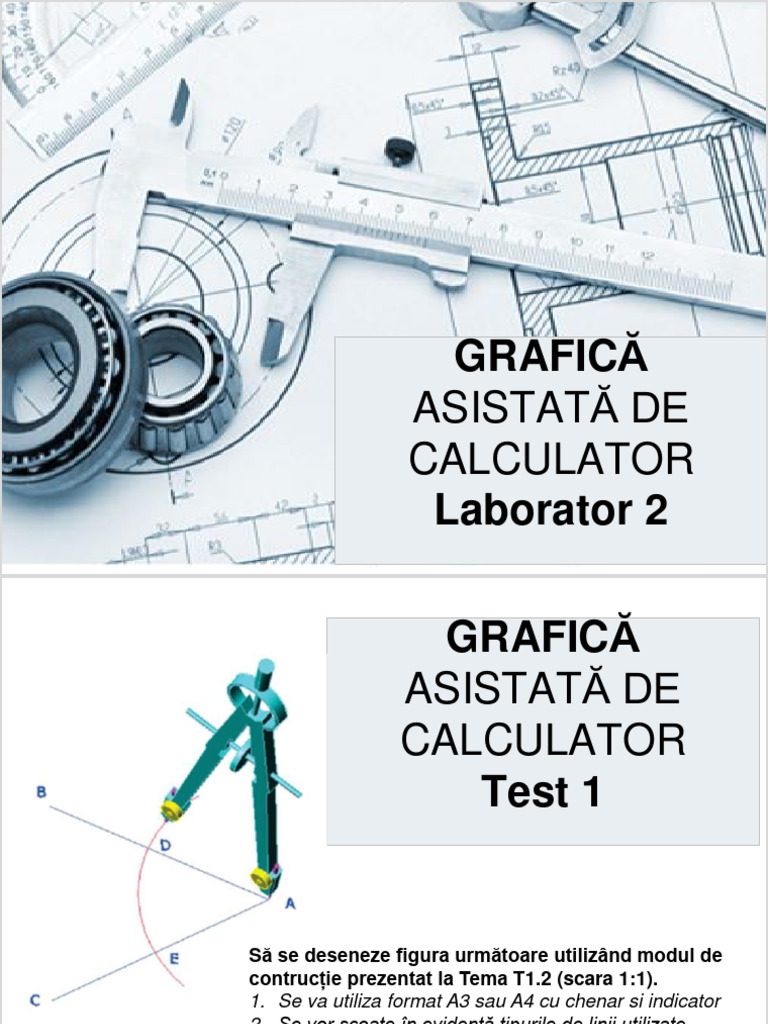

GRAFICĂ

ASISTATĂ DE
CALCULATOR
Laborator 2
 GRAFICĂ
ASISTATĂ DE
CALCULATOR
Test 1

Să se deseneze figura următoare utilizând modul de

contrucție prezentat la Tema T1.2 (scara 1:1).
1. Se va utiliza format A3 sau A4 cu chenar si indicator
2. Se vor scoate în evidență tipurile de linii utilizate
3. Liniile ajutătoare vor rămâne pe desen și vor fi
evidențiațe cu altă culoare
4. Timp de lucru: 30 min.
Nr.1
Nr.2
 GRAFICĂ
ASISTATĂ DE
CALCULATOR
Verificare tema 1
 Laborator 2
Reprezentări în sistem
ortogonal (proiecții, vederi)
 Proiecții în desenul tehnic
Sistem de proiecție – elemente și metode care permit trecerea
de la un spațiu cu un număr de dimensiuni la un alt spațiu cu un
număr diferit de dimensiuni (de exemplu 3d → 2d).

Elementele unui sistem de proiecție:

- un plan de proiecție
- un centru de proiecție
- un obiect plasat între cele două elemente
Metode:
- proiecție central-conică (dreptele proiectante pornesc din
centrul de proiecție asemănător generatoarelor unui con)
- proiecție ortogonală (dreptele proiectante sunt paralele între
ele asemănător generatoarelor unui cilindru).

Vedere: proiecția obiectului pe planul de proiecție

 Sistem de proiecţie central – conic
Sistemul de proiecţie central -conic Proiecția unui segment plasat paralel
cu planul de proiecție
este definit de:
-planul de proiecţie P Centru de proiecție
-centrul de proiecţie O O

Segmentul AB este plasat între cele

două elemente.
a – proiecţia punctului A (şi a tuturor
punctelor de pe Oa) pe planul P (Oa C
B
este dreaptă proiectantă)
b – proiecţia punctului B (şi a tuturor A D
punctelor de pe Ob) pe planul P (Ob
este dreaptă proiectantă) b≡d
ab – proiecția segmentului AB
pe planul de proiecție P a≡c
P Plan de proiecție
c – proiecția punctului C pe planul
de proiecție P
 Sistem de proiecție ortogonal
- Centrul de proiecție este plasat la infinit
- Se proiectează punctele de pe segmentele AB,BC,AC
- Dreptele proiectante sunt perpendiculare pe planul de proiecție

Centru de proiecție O

90°

Proiecția pe un plan a unui triunghi isoscel plasat paralel cu planul

 Sistem de proiecţie dublu ortogonal
- Centrul de proiecție este plasat la infinit
- Se proiectează punctele pătratului ABFE pe planul XOY
- Se proiectează punctele pătratului ABCD pe planul XOZ
- Dreptele proiectante sunt perpendiculare pe planul de proiecție
Proiecție pe
planul XOY
(Vedere de sus)

Proiecție pe
planul XOZ
(Vedere in față)

Proiecția pe două plane a unui cub plasat paralel cu planul de jos

 Sistem de proiecţie ortogonal pe
6 plane

[Hs]
1 - vedere din față
5
2 - vedere de sus
[Vs] 3 - vedere din lateral stânga
4 3 6 1
2 4 - vedere din lateral dreapta
5 - vedere de jos
[Hi]
[Ls] 6 - vedere din spate
[Vs]
1 [Ld]
[Vf ]
- Centrul de proiecție este plasat la infinit
[Hs] - Dreptele proiectante sunt perpendiculare
6 [Ls] 3 pe planul de proiecție
4
5 [Ld]
[Vf ]

[Hi] 2

Proiecția pe șase plane a unui cub plasat paralel cu planul de jos

Exemplu proiecţie ortogonală pe
6 plane
Sistem de proiecţie triplu ortogonal

1 - vedere din față

2 - vedere de sus
3 - vedere din lateral stânga

- Centrul de proiecție este plasat la infinit

- Dreptele proiectante sunt perpendiculare
pe planul de proiecție

Proiecția pe trei plane a unui cub plasat paralel cu planul de jos

 Proiecții în desenul tehnic
(Reprezentări în sistem de
proiecție ortogonal - SPO)
SR EN ISO 5456-2 : 2002 Desene tehnice. Metode de
proiecție. Partea 2: Reprezentări ortogonale
- stabilește regulile de bază privind reprezentarea
ortogonală pentru desene tehnice

• Proiecția pe plan vertical – se obține vederea din față

• Proiecția pe plan orizontal – se obține vederea de sus
• Proiecția pe plan lateral dreapta – se obține vederea din
lateral stânga
 Plane de proiecție în SPO

VF VL

VF VL

Plan de proiecție Plan de proiecție

vertical pentru a vertical pentru a
obține vederea obține vederea
din față din lateral

Plan de proiecție
orizontal pentru a
obține vederea de
sus
VS
VS

Sistem de proiecție 3D - Sistem de proiecție 2D -

Plane de proiecție Plane de proiecție
 Reprezentări în sistem de
proiecție ortogonal a unor figuri
și corpuri geometrice simple
 Proiecţia punctului în SPO

VF VL

VF VL AF AL
AL
AF A

AS AS

VS
VS

Punctul Proiecția punctului Drepte proiectante 3D Drepte proiectante 2D

 Aplicație în Laborator
Să se proiecteze un punct în sistem de proiecție ortogonal.

1
Proiecţia unui segment orizontal în SPO

VF VL

VF VL AF BF AL BL
BL
BF
AL
B
AF
A

BS AS BS
AS
VS
VS

Punctul Proiecția punctului Drepte proiectante 3D Drepte proiectante 2D

 Aplicație în Laborator
Să se proiecteze în sistem de proiecție ortogonal un segment de 50 mm plasat
paralel cu planul de jos.

A B A B

A B
Proiecţia unui segment înclinat în SPO

VF VL

VF VL AF
AL
BL
BF BF BL
AL
B
AF A

BS AS BS
AS
VS
VS

Punctul Proiecția punctului Drepte proiectante 3D Drepte proiectante 2D

 Aplicație în Laborator
Să se proiecteze în sistem de proiecție ortogonal un segment de 50 mm înclinat
spre dreapta la unghi de 30o față de planul de jos.

A A’’

B
B’’

A’ B’
 Proiecţia sferei în SPO

VF VL

VF VL

VS
VV
SS
Axe de simetrie
Punctul Proiecția punctului Drepte proiectante 3D Drepte proiectante 2D
 Aplicație în Laborator
Să se proiecteze în sistem de proiecție ortogonal o sferă cu diametru de 40 mm.
 Proiecţia cilindrului plin în SPO

VF VL

VF VL

VS
VVSS
Axa de simetrie
Punctul Proiecția punctului Drepte proiectante 3D Drepte proiectante 2D
 Aplicație în Laborator
Să se proiecteze un cilindru cu diametrul de 50 mm și generatoarea de 70 mm.
Cum arată proiecția unui paralelipiped cu latura bazei egală cu diametrul și înălțimea
egală cu generatoarea cilindrului?

cilindru paralelipiped
 Aplicație în Laborator
Să se proiecteze o prismă cu baza hexagon cu latura de 30 mm și înălțimea de 50 mm.

F L

S
 Aplicație în Laborator
Să se proiecteze o piramidă cu baza pătrat cu latura de 40 mm și înălțimea de 50 mm.

F L

S
 Aplicație în Laborator
Să se proiecteze un con cu baza elipsă cu diagonale de 20 și de 40 mm și înălțimea de
50 mm.
F L

S
 Reprezentări în sistem de
proiecție ortogonal a unor piese
simple
 Proiecția pieselor în SPO

Reguli pentru reprezentarea pieselor în sistem

ortogonal
Vedere
1. Alegerea modului de plasare a piesei în SPO
de sus
Vedere (cel puțin o față paralelă cu un plan)
din 2. Alegerea vederii din față (să fie reprezentate cât
lateral mai multe elemente ale piesei)
3. Identificarea vederilor din lateral și de sus

Vedere din față

Proiecția pieselor în SPO
Reguli pentru reprezentarea pieselor în sistem
ortogonal
4. Măsurarea dimensiunilor de gabarit ale piesei
5. Măsurarea tuturor dimensiunilor piesei

50 mm
 Proiecția pieselor în SPO
Reguli pentru reprezentarea pieselor în sistem ortogonal
6. Împărțirea planșei și identificarea zonelor de desenare ale proiecțiilor

VF VL

VS
 Proiecția pieselor în SPO
Reguli pentru reprezentarea pieselor în sistem ortogonal
7. Trasarea muchiilor vizibile și invizibile

Vedere
din Vedere de sus
lateral

Vedere din față

 Aplicație în laborator
Să se reprezinte proiecția piesei din figura de mai jos.

VS

VL

VF
 Aplicație în laborator
Să se reprezinte în epură piesa din figură.

VL VS

VF
 Aplicații în laborator
Să se reprezinte în epură piesa din figură.

VS

VL

VF
 Reprezentări în sistem de
proiecție ortogonal (Tema 2)

Cerințe:
• Se vor utiliza instrumente de desen, format A3 cu chenar și indicator simplificat conform
standard
• Se vor plasa corect vederile în zona de desenare
• Se vor trasa axele de simetrie ale pieselor
• Se vor evidenția tipurile de linii pe desenele realizate
• Se vor utiliza linii ajutătoare (linie continuă de culoare albastră)
 Tema 2
T2-1 Să se reprezinte în sistem de proiecție ortogonal
piesa din figura următoare.

VF
 Tema 2
T2-2 Să se reprezinte în sistem de proiecție ortogonal
piesa din figura următoare.

VF
Bibliografie
https://www.youtube.com/watch?v=FUFgMi6BAvw
https://www.youtube.com/watch?v=HfxmE57kziY

https://www.youtube.com/watch?v=HIYelmlm0nk
https://www.youtube.com/watch?v=dKNnTxwSS-Q
