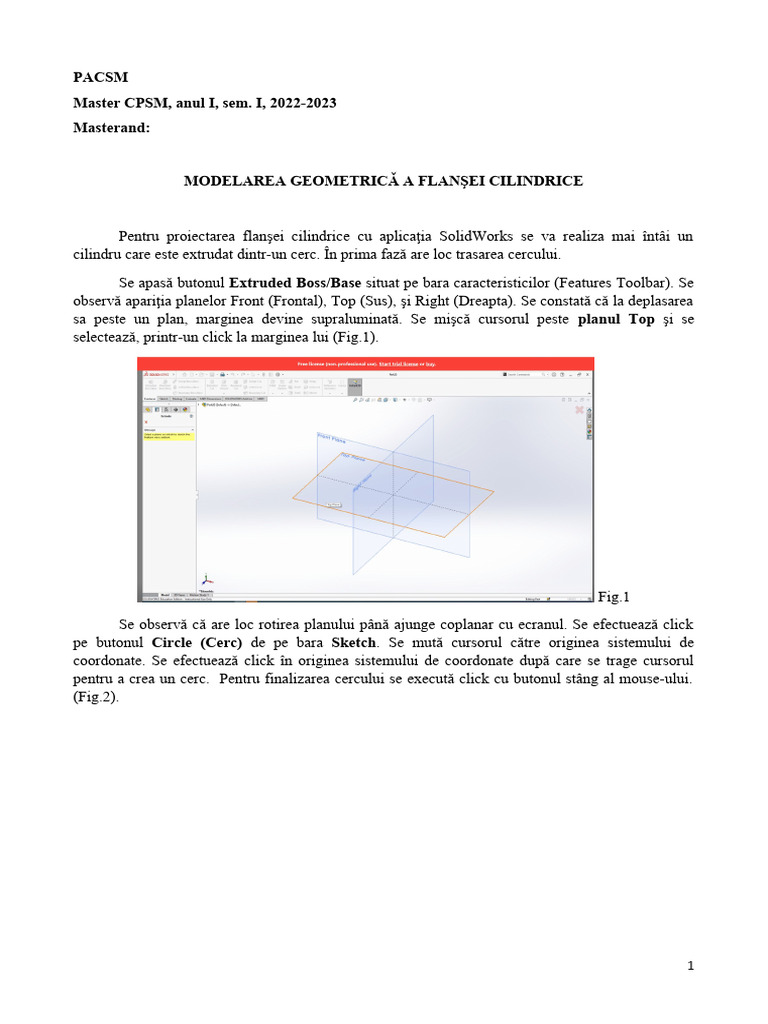

MODELAREA GEOMETRICǍ A FLANŞEI CILINDRICE

Pentru proiectarea flanşei cilindrice cu aplicaţia SolidWorks se va realiza mai întâi un

cilindru care este extrudat dintr-un cerc. În prima fază are loc trasarea cercului.
Se apasă butonul Extruded Boss/Base situat pe bara caracteristicilor (Features Toolbar). Se
observă apariţia planelor Front (Frontal), Top (Sus), şi Right (Dreapta). Se constată că la deplasarea
sa peste un plan, marginea devine supraluminată. Se mişcă cursorul peste planul Top şi se
selectează, printr-un click la marginea lui (Fig.1).

Fig.1
Se observă că are loc rotirea planului până ajunge coplanar cu ecranul. Se efectuează click
pe butonul Circle (Cerc) de pe bara Sketch. Se mută cursorul către originea sistemului de
coordonate. Se efectuează click în originea sistemului de coordonate după care se trage cursorul
pentru a crea un cerc. Pentru finalizarea cercului se execută click cu butonul stâng al mouse-ului.
(Fig.2).

1
 Fig.2

Se apasă butonul Select de pe bara Standard, sau tasta Esc, pentru a deselecta funcţia Circle
(Fig.3).

Fig.3
Se selectează din meniul principal Tools, Options, System Options, General şi se
debifează opţiunea Input dimension value (Fig.4).

2
 Fig.4
Se aplică click, pe butonul Smart Dimension pe de bara Sketch. Se efectuează click pe
circumferinţa cercului, urmat de un al doilea click în zona în care se doreşte amplasarea cotei.
Pentru modificarea cotei se execută dublu-clic pe textul cotei ceea ce are ca efect deschiderea
casetei de dialog Modify (Fig. 5). Se stabileşte valoarea cotei 150, apoi se apasă tasta Enter. Se
observă că achiţa îsi modifică dimensiunile conform noii valori (Fig. 6).

Fig. 5

3
 Fig. 6
Se aplică click pe butonul Zoom to Fit de pe bara View pentru ca schiţa să fie vizualizată în
întregime şi a fi centrată în ecranul grafic (Fig. 7).

Fig. 7
În continuare se realizează Caracteristica de Bază (Base Feature) a piesei, care reprezintă
prima caracteristică obţinută a piesei. În cazul studiat caracteristica de bază se va obţine prin
extrudarea cercului. Se apasă butonul Exit Sketch de pe bara Sketch sau de pe bara Standard. Se
deschide fereastra de proprietăţi Extrude (Boss Extrude), iar schiţa capătă aspectul unei vederi
spaţiale, însoţită de o previzualizare a extruziunii. În fereastra de proprietăţi, în caseta de grup
Direction 1, se selectează Blind în caseta de text End Conditions, apoi se scrie 10 care reprezintă
adâncimea de extrudare în exemplul studiat (Fig. 8).

4
 Fig. 8
Se acţionează prin click butonul OK (Fig. 9). Se observă că atât în în fereastra
caracteristicilor cât şi în ecranul grafic apare o nouă caracteristică Extrude1 (Boss Extrude1).

Fig. 9
Se salvează piesa, efectuându-se click pe butonul Save de pe bara Standard. Se selectează
din meniul principal, File, Save As şi se completează în caseta de dialog la rubrica File Name
denumirea fisierului, spre exemplu Flanşă. Se apasă butonul Save, după care fişierului îi este ataşată
automat extensia .sldprt.
Se apasă butonul Hidden Lines Removed (Liniile Ascunse Invizibile) de pe bara View
(Fig. 10, Fig. 11).

5
 Fig. 10

Fig. 11
Se aplică click pe butonul Extruded Boss/Base . Se mută cursorul peste faţa superioară a
cilindrului până se observă că circumferința corespunzătoare feţei superioare a cilindrului devine
supraluminată ceea ce reprezintă că această faţă devine disponibilă pentru selectare. Se aplică click
pentru a o selecta (Fig. 12, Fig. 13). Se observă că în managerul de comenzi apare bara
corespunzătoare Sketch.

Fig. 12
6
 Fig. 13
Se apasă butonul Circle de pe bara Sketch. Se execută click în orice punct aparţinând feţei
superioare a cilindrului, pentru a poziţiona centrul cercului, după care se deplasează cursorul,
acţiune care generează un cerc (Fig. 14). Se aplică din nou click în zona feţei superioare a
cilindrului ceea ce are ca efect definitivarea cercului (Fig. 15).

Fig. 14

Fig. 15
7
 Se apasă butonul pentru a deselecta funcţia Circle. Se urmăreşte crearea unei relaţii de
concentricitate între cercul desenat şi circumferinţa corespunzătoare feţei superioare a cilindrului.
Din scop didactic nu s-a realizat acest lucru la pasul anterior. Cercul desenat este încă activ
(selectat). Se apasă tasta CTRL şi se mută cursorul peste circumferinţa feţei superioare a
cilindrului până când aceasta devine roşie intens (supraluminată). Se selectează acest cerc după
care se eliberează tasta CTRL. În acest moment este posibilă stabilirii unei relaţii între cele două
elemente (Fig. 16).

Fig. 16
În fereastra de proprietăţi (Properties) (Fig. 17) se observă că în caseta de grup Selected
Entities, se află denumirile celor două elemente la care se va stabili relaţia de concentricitate: Arc 1
-care este cercul desenat anterior şi Edge 1 – muchia selectată. În caseta de grup Add Relations
(Adaugă Relaţii) se apasă butonul Concentric. Se observă că în caseta de grup Existing Relations
va apare relaţia creată cu denumirea Concentric0. Se sesizează că cercurile devin concentrice. Se
aplică click pe butonul OK al ferestrei de proprietăţi (Fig. 18).

Fig. 17

8
 Fig. 18
Se aplică click pe butonul Smart Dimension şi se adaugă o cotă cercului. Se efectuează
dublu-click pe cotă şi se transformă cota acestuia la valoarea 110 în caseta de dialog Modify care
apare pe ecran (Fig. 19, Fig. 20).

Fig. 19

Fig. 20

9
 Se execută click pe butonul Exit Sketch. Apare fereastra de proprietăţi a caracteristicii
Extrude. În caseta de grup Direction 1 se precizează mărimea extrudării la 30 mm şi se verifică
dacă, la condiţia de sfârşit se este selectată opţiunea Blind (Fig. 21). Se apasă OK pentru obţinerea
adaosului menţionat anterior, apoi butonul Shaded with edges (Umbrit cu muchiile vizibile) (Fig.
22), în scopul realizării unei imagini „solide” a piesei obţinute (Fig. 23). Se observă că în fereastra
caracteristicilor apare o nouă caracteristică Extrude 2.

Fig. 21

Fig. 22

Fig. 23
10
 Se realizează în continuare prima gaură de prindere. Se selectează suprafaţa pe care trebuie
desenată schiţa găurii (figura 24), după care se selectează din meniul principal View-Standard
Views (Vederi Standard) butonul Normal To. Ca urmare, are loc rotirea rotirea piesei astfel încât să
devină coplanară cu ecranul (Fig. 25).

Fig. 24

Fig. 25
Se efectuează click pe butonul Extruded Cut (Decupare prin Extrudare). Se observă că se
deschide schiţa Sketch 3 pe faţa care am selectat-o. Se apasă butonul Circle şi se desenează un cerc
pe faţa selectată, cu centrul pe verticala originii schiţei (Fig. 26, Fig.27).

Fig. 26
11
 Fig. 27
Se aplică click pe butonul Smart Dimensions de pe bara Sketch, şi se atribuie diametrului
valoarea 12 mm. Valoarea distanţei dintre centrul cercului şi centrul piesei se stabileşte la 65 mm în
modul următor: având butonul Smart Dimensions activat, se selectează centrul cercului, după care
se deplasează cursorul peste originea centrului de coordonate până când aceasta se modifică într-
un punct de dimensiuni mai mari şi se selectează; se deplasează cursorul în lateral până există
posibilitatea plasării cotei convenabil după care se execută click; se execută dublu-clik pe valoarea
cotei; în caseta Modify care se deschide se precizează valoarea de 65 de mm (Fig. 29).

Fig. 28

Fig. 29

12
 Se apasă butonul Exit Sketch (Ieşire din schiţă) de pe bara Sketch şi ca urmare va apare
fereastra de proprietăţi a caracteristicii Cut Extrude. În caseta de grup Direction 1 se selectează
condiţia Through All (Prin Tot Materialul), şi apoi se aplică click pe opţiunea OK pentru
finalizarea găurii. Se constată că în în fereastra caracteristicilor apare o nouă caracteristică şi anume
CutExtrude1 (Fig. 30, Fig. 31).

Fig. 30

Fig. 31
Din vederile Standard Views se alege opţiunea Trimetric . Se constată că piesa se va roti
astfel încât gaura realizată poate să fie ascunsă de bosaj. Pentru a o aduce într-o zonă în care să
devină vizibilă (Fig.32), piesa se poate roti şi deplasa cu ajutorul mai multor butoane dintre care se
menţionează Rotate View şi Pan. Se execută click pe Save pentru a salva modelul în această etapă.

Fig. 32
13
 Se doreşte realizarea a încă 7 găuri identice. Pentru aceasta se selectează View-Hide-Show-
Temporary Axis din meniul principal (Fig.33).

Fig. 33
Se execută click pe butonul Circular Pattern situat pe bara caracteristicilor (Fig.34). Se
deschide fereastra de proprietăţi caracteristică şablonului circular având activă caseta Pattern Axis
(Axa Şablonului). Se selectează în ecranul grafic axa temporară care trece prin centrul flanşei. Se
constată modificarea cursorului atunci când acesta se află deasupra ei. Se observă că în caseta de
grup Parameters apare denumirea acesteia – Axis< 1> (Fig. 35). În cazul în care săgeata din ecranul
grafic nu este orientată în sus se va apăsa butonul Reverse Direction.

Fig. 34

Fig. 35
14
 Se urmăreşte ca opţiunea Equal spacing să fie bifată după care se stabileşte Numărul de
Instanţe (Number of Instances, ) la 8 se verifică dacă unghiul la centru al arcului pe care trebuie
să fie plasate este de 360° (Fig. 35).
Se efectuează click în caseta de grup Features to Pattern (Caracteristici de multiplicat)
pentru a o activa, apoi se va selecta gaura Cut-Extrude1 în ecranul grafic (Fig. 36, Fig. 37); pentru
dezactivarea multiplicării circulare se apasă butonul OK (Fig. 38).

Fig. 36

Fig. 37

Fig. 38
15
 Se dezactivează vizualizarea axelor temporare (View-Termporary Axes) (Fig. 39). În
scopul realizării găurii centrale a flanşei, se deschide o schiţă pe faţa superioară a adaosului
trasându-se un cerc cu ajutorul facilităţii Offset.

Fig. 39
Se selectează faţa superioară a adaosului, după care se execută click pe butonul Extruded
Cut (Fig. 40, Fig. 41). Se constată că muchia suprafeţei este vizualizată cu linie subţire,
supraluminată. Se selectează circumferinţa feţei şi se efectuează click pe butonul Offset Entities
(Paralele) de pe bara Sketch (Fig. 42, Fig. 43).

Fig. 40

Fig. 41
16
 Fig. 42

Fig. 43

Fig. 44
Se observă că în fereastra grafică apare o previzualizare a viitorului cerc concentric cu
circumferinţa (Fig.44). Selectarea muchiei conduce la creştere a grosimii şi a intesităţii luminoase a
acesteia. În cazul în care acesta este plasat în exteriorul circumferinţei, se va selecta caseta Reverse
17
situată în fereastra de proprietăţi (Fig.45). Caseta de grup Parameters permite stabilirea distanţei
dintre circumferinţă şi cercul concentric cu aceasta la 10 mm, după care se aplică click pe butonul
OK (Fig.46).

Fig. 45

Fig. 46
Se efectuează click pe butonul Exit Sketch pentru a ieşi din bara Sketch. Se activează
fereastra de proprietăţi a caracteristicii Extruded-Cut, validându-se opţiunea Through-All a
parametrului End-Conditions. Printr-un click pe butonul OK se finalizează gaura centrală (Fig. 47,
Fig. 48).

18
 Fig. 47
Se observă că în fereastra caracteristicilor apare ultima caracteristică realizată CutExtrude2
(Fig. 48).

Fig. 48
Se trece la realizarea racordării dintre zona de îmbinare dintre bază şi adaos. Pentru acesta
se se selectează muchia care trebuie înlocuită cu racordarea (Fig. 49). Se execută click pe opţiunea
Fillet amplasată pe bara caracteristicilor (Fig. 50). Se derulează fereastra de proprietăţi a acestei
caracteristici. Se observă apariţia unei casete text care precizează valoarea razei. Apare precizată în
zona grafică racordarea a cărei proprietăţi urmează să se definească. Se stabileşte raza de racordare
la valoarea 3 mm în caseta de grup Radius (Fig. 51) după care se efectuează click pe opţiunea OK
(Fig. 52).

19
 Fig. 49

Fig. 50

Fig. 51
Se observă că în fereastra caracteristicilor apare după caracteristica CutExtrude2,
caracteristica realizată Fillet1. Se salvează piesa prin click pe butonul Save (Fig. 52).

20
 Fig. 52
Se trece la realizarea teşirii suprafeţei inelare de aşezare la exterior şi la interior. Pentru
acesta se selectează acestă suprafaţă printr-un click. Se execută click pe opţiunea Chamfer
amplasată pe bara caracteristicilor (Features). Se derulează fereastra de proprietăţi a acestei
caracteristici (Fig. 53).

Fig. 53
Se optează pentru una din variantele posibile. În acest exemplu se consideră varianta
precizării uneia din distanţele de teşire şi a unghiului (Angle Distance). În exemplul analizat s-a
considerat unghiul de 45º şi distanţa de 1 mm. (Fig. 54). Se observă că în fereastra
caracteristicilor apare ultima caracteristică realizată Chamfer 1.

21
 Fig. 54

Fig. 55
Se trece la realizarea teşirii suprafeţei cilindrice a caracteristicii de bază. Pentru acesta se
selectează acestă suprafaţă printr-un click (Fig. 56) și se repetă operația anterioară. Astfel, se
execută click pe opţiunea Chamfer amplasată pe bara caracteristicilor (Features). Se derulează
fereastra de proprietăţi a acestei caracteristici. Apare precizată în zona grafică teşitura a cărei
proprietăţi se stabilesc. Se optează pentru aceeași parametri unghiul de 45º şi distanţa de 1 mm
(Fig. 57). Se constată că în fereastra caracteristicilor apare ultima caracteristică realizată Chamfer 2
(Fig. 58).

22
Fig. 56

Fig. 57

Fig. 58

23
 În continuare se selectează muchia din spate (Fig. 59) şi se stabilesc aceeaşi parametri (Fig.
60) după care se efectuează click pe opţiunea OK. În fereastra caracteristicilor apare ultima
caracteristică realizată Chamfer 3. Se salvează piesa prin click pe butonul Save (Fig. 61).

Fig. 59

Fig. 60

Fig. 61
24
 Se alege materialul prin click dreapta pe opțiunea Material <not specified>, apoi click pe
opțiunea Edit material şi se selectează materialul dorit, după care se efectuează click pe opțiunile
Apply şi Close (Fig. 62). După alegerea materialului, piesa este finalizată și se salvează prin click
pe butonul Save (Fig. 63).

Fig. 62

Fig. 63
