Colegiul Național “Mihai Eminescu” Petroșani

Clasa a XI-a A

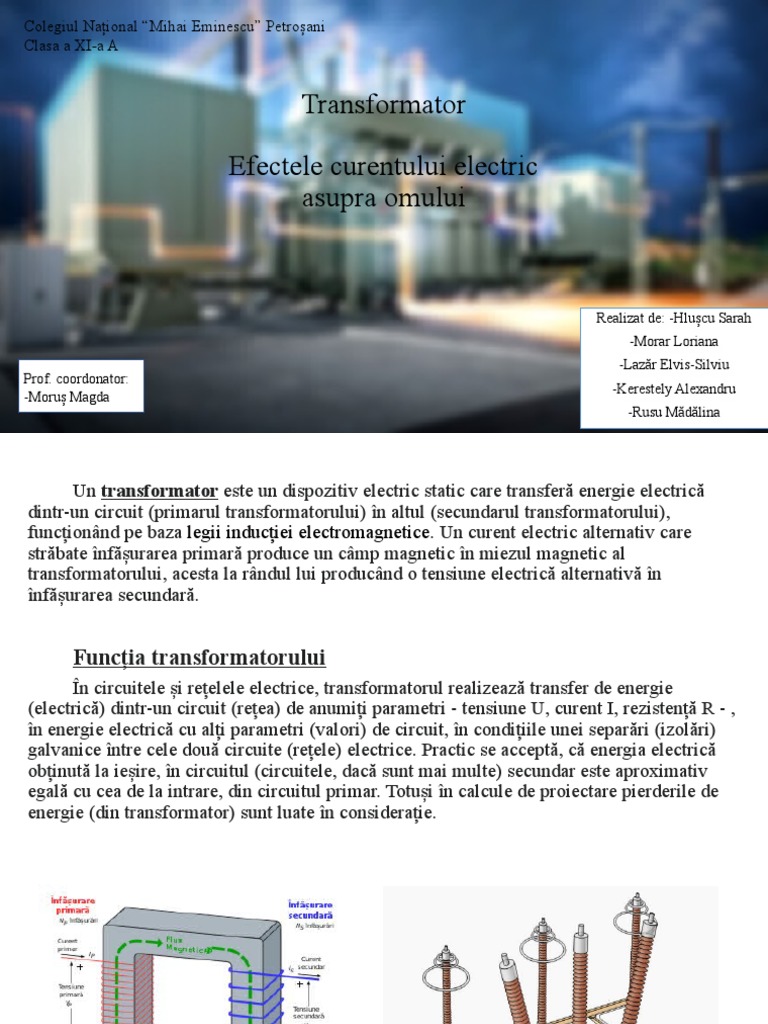

Transformator

Efectele curentului electric

asupra omului

Realizat de: -Hlușcu Sarah

-Morar Loriana
-Lazăr Elvis-Silviu
Prof. coordonator:
-Kerestely Alexandru
-Moruș Magda
-Rusu Mădălina
 Un transformator este un dispozitiv electric static care transferă energie electrică
dintr-un circuit (primarul transformatorului) în altul (secundarul transformatorului),
funcționând pe baza legii inducției electromagnetice. Un curent electric alternativ care
străbate înfășurarea primară produce un câmp magnetic în miezul magnetic al
transformatorului, acesta la rândul lui producând o tensiune electrică alternativă în
înfășurarea secundară.

Funcția transformatorului
În circuitele și rețelele electrice, transformatorul realizează transfer de energie
(electrică) dintr-un circuit (rețea) de anumiți parametri - tensiune U, curent I, rezistență R - ,
în energie electrică cu alți parametri (valori) de circuit, în condițiile unei separări (izolări)
galvanice între cele două circuite (rețele) electrice. Practic se acceptă, că energia electrică
obținută la ieșire, în circuitul (circuitele, dacă sunt mai multe) secundar este aproximativ
egală cu cea de la intrare, din circuitul primar. Totuși în calcule de proiectare pierderile de
energie (din transformator) sunt luate în considerație.
 Transformator ideal
Un transformator ideal este un transformator liniar teoretic care este fără pierderi și perfect cuplat. Cuplarea perfectă
implică permeabilitatea magnetică a miezului și inductanța înfășurării infinit de mare și forța magnetomotoare netă zero.
Transformator ideal conectat la sursa pe primar și impedanța de sarcină pe secundar.

Transformatorul ideal și legea inducției.

Un curent variabil în înfășurarea primară a transformatorului creează un flux magnetic variabil în miezul transformatorului, care este,
de asemenea, înconjurat de înfășurarea secundară. Acest flux variabil la înfășurarea secundară induce o forță sau tensiune electromotoare
variabilă în înfășurarea secundară. Acest fenomen de inducție electromagnetică stă la baza acțiunii transformatorului și, în conformitate cu
legea lui Lenz, curentul secundar astfel produs creează un flux egal și opus celui produs de înfășurarea primară.Înfășurările sunt înfășurate în
jurul unui miez cu permeabilitate magnetică infinit de mare, astfel încât tot fluxul magnetic să treacă atât prin înfășurările primare, cât și prin
cele secundare. Cu o sursă de tensiune conectată la înfășurarea primară și o sarcină conectată la înfășurarea secundară, curenții
transformatorului curg în direcțiile indicate și forța magnetomotoare a miezului se anulează la zero.Conform legii lui Faraday, deoarece
același flux magnetic trece atât prin înfășurările primare, cât și prin cele secundare într-un transformator ideal, în fiecare înfășurare este indusă
o tensiune proporțională cu numărul său de înfășurări. Raportul tensiunii înfășurării transformatorului este egal cu raportul spirelor înfășurării.
Un transformator ideal este o aproximare rezonabilă pentru un transformator comercial tipic, cu raportul de tensiune și raportul spirelor
înfășurării fiind ambele invers proporționale cu raportul de curent corespunzător. Impedanța de sarcină referită la circuitul primar este egală
cu raportul de spire la pătrat cu impedanța de sarcină a circuitului secundar.
 Transformator de putere
Un transformator de putere este o componentă electrică esențială de înaltă tensiune în funcționarea rețelelor
electrice . Definiția sa conform Comisiei electrotehnice internaționale este următoarea: „Dispozitiv static cu două sau
mai multe înfășurări care, prin inducție electromagnetică , transformă un sistem de tensiune și curent alternativ într-
un alt sistem de tensiune și curent de valori în general diferite, la aceeași frecvență ., cu scopul de a transmite energie
electrică ” . Utilitatea sa principală este reducerea pierderilor din rețelele electrice. Poate fi monofazat sau trifazat și
poate primi diferite cuplaje: stea, triunghi și zigzag. Transformatoarele de putere se găsesc în diferite tipuri de
aplicații: în rețelele de transport electric, în distribuția electrică, în fabricile din amonte de cuptoarele electrice
în special și în trenuri . Fiecare răspunde la constrângeri și utilizări foarte diferite.
Multe aspecte trebuie luate în considerare pentru proiectarea lor: circuit magnetic, înfășurări, conductori,
izolație, rezervor, sistem de răcire. În plus, transformatorul este inseparabil de alte componente care trebuie proiectate
în același timp, cum ar fi schimbătorul de robinet, bucșele izolate, protecțiile și senzorii acestora. Transformatorul
trebuie să poată rezista fără deteriorări atât la capriciile rețelei electrice: supratensiuni, scurtcircuite, curenți de intrare
și suprasarcini; și alte constrângeri mecanice conexe, toate în diferite condiții meteorologice. Transportul este, de
asemenea, un element critic. Proiectarea unui transformator de putere este, prin urmare, o întreprindere complexă,
asistată astăzi de instrumente informatice. Este validat după fabricarea transformatorului printr-o fază de testare, care
verifică și calitatea ansamblului.
 Transformatorul de instrumente

Ce este transformatorul de putere ?

.  Un transformator care este utilizat pentru a măsura cantități electrice precum curent, tensiune, putere,
frecvență și factor de putere este cunoscut sub numele de transformator de instrument. Aceste transformatoare
sunt utilizate în principal cu relee pentru a proteja sistemul de alimentare

Care este scopul transformatorului ?

Scopul transformatorului de instrumente este de a reduce tensiunea și curentul sistemului de curent
alternativ, deoarece nivelul de tensiune și curent într-un sistem de alimentare este extrem de ridicat. Așadar,
proiectarea instrumentelor de măsurare cu tensiune și curent ridicat este dificilă și costisitoare. În general, aceste
instrumente sunt concepute în principal pentru 5 A și 110 V.
 Măsurarea mărimilor electrice la nivel înalt se poate face folosind un dispozitiv și anume transformator
de instrument. Aceste transformatoare joacă un rol esențial în sistemele de alimentare actuale.

Tipuri de transformatoare de instrumente

A. Transformatorul de curent
Acest tip de transformator poate fi utilizat în sistemele de alimentare pentru a reduce tensiunea de
la un nivel ridicat la un nivel scăzut cu ajutorul unui ampermetru de 5A. Acest transformator include două
înfășurări precum primar și secundar.
În acest transformator, înfășurarea primară constă în câteva rotații și este conectată la circuitul de
putere în serie. Deci se numește transformator de serie. În mod similar, înfășurarea secundară include un
număr de rotații și este conectată direct la un ampermetru, deoarece ampermetrul include o rezistență mică.
Astfel, înfășurarea secundară a acestui transformator funcționează aproape în condițiile unui
scurt circuit . Această înfășurare include două terminale în care unul dintre terminalele sale este conectat la
masă pentru a se sustrage curentului uriaș. Așadar, șansele de izolare a izolației vor fi reduse pentru a
proteja operatorul de o tensiune imensă.
Înfășurarea secundară a acestui transformator în circuitul de mai sus este scurtcircuitată înainte de a
deconecta ampermetrul cu ajutorul unui comutator pentru a evita tensiunea ridicată peste înfășurare.
B. Transformatorul de potențial
Acest tip de transformator poate fi utilizat în sistemele de alimentare pentru a reduce tensiunea de la un
nivel ridicat la un nivel inferior cu ajutorul unui rating mic voltmetru care variază de la 110 volți la 120 volți.
Acest transformator include două înfășurări, cum ar fi un transformator normal, cum ar fi primar și
secundar. Înfășurarea primară a transformatorului include un număr de rotații și este conectat în paralel cu
circuitul. Deci se numește transformator paralel.
Similar cu înfășurarea primară, înfășurarea secundară include mai puține rotații și este conectată direct
la un voltmetru, deoarece include o rezistență uriașă. Prin urmare, înfășurarea secundară funcționează
aproximativ în condiții de circuit deschis. Un terminal al acestei înfășurări este conectat la pământ pentru a
menține tensiunea față de pământ pentru a proteja operatorul de o tensiune imensă.
Cum se bobinează transformatorul electric: https://youtu.be/8f03Ahr9gkw
Transformator de impuls

Un alt tip special de transformator este transformatorul de impulsuri. Este utilizat

pentru transmiterea impulsurilor electrice dreptunghiulare. Transmite pulsul tensiunilor
între sarcină și înfășurări. Are inductanță ridicată în circuit deschis, capacitate
distribuită și inducție scăzută de scurgere. În funcție de tipuri, are mai multe aplicații.
Versiunile mici sunt utilizate în circuitele logice digitale. Versiunile medii sunt utilizate
în sistemele de control al puterii. În schimb, în ​sistemul de distribuție a energiei sunt
utilizate versiuni mai mari. Diferite transformatoare de impulsuri au o gamă largă de
aplicații, cum ar fi radar, semiconductori de putere și aplicații de mare energie.
Există câțiva parametri care măsoară performanța unui transformator de impulsuri.
Unele dintre ele sunt - rata de repetare, lățimea impulsului, ciclul de funcționare,
curent, frecvență, tensiuni de intrare - ieșire etc.
Principalele avantaje ale transformatoarelor de impulsuri includ că sunt de dimensiuni
mici, mai puțin costisitoare, asigură o tensiune de izolare ridicată și funcționează la
frecvență înaltă. Dezavantajul include - curentul de saturație al miezului poate fi redus
din cauza curentului continuu prin înfășurările primare.
 Efectele curentului electric asupra organismului uman

Efectul Valoarea intensității Cauza Curentul electric poate produce accident

curentului curentului ușoare sau foarte grave, atunci când
electric utilizarea instalațiilor electrice se face
Înțepături ușoare 1-4 mA În cazul atingerii necorespunzător sau dacă acestea sunt
pieselor aflate sub defecte.
tensiune
Contracții ale 7-15 mA În cazul atingerii Trecerea unui curent prin
mușchilor pieselor aflate sub organismul uman poartă
tensiune numele de electrocutare și
aceasta se poate produce la o
Contracții ale 25 mA În cazul atingerii
tensiune mai mare de 24 V.
mușchilor toracici pieselor aflate sub
tensiune
Modificarea 40 mA În cazul atingerii
ritmului cardiac pieselor aflate sub
tensiune
Stop cardiac >40 mA În cazul atingerii
pieselor aflate sub
tensiune
Bibliografie:

https://ro.scribd.com/doc/42233021/Efectele-Curentului-Electric-Asupra-Organismului-Uman
https://crushtymks.com/ro/metering/1218-instrument-transformers-cts-vts-in-the-system.html
https://ro.jf-parede.pt/what-is-an-instrument-transformer
https://ro.frwiki.wiki/wiki/Transformateur_de_puissance
https://en.wikipedia.org/wiki/Transformer
