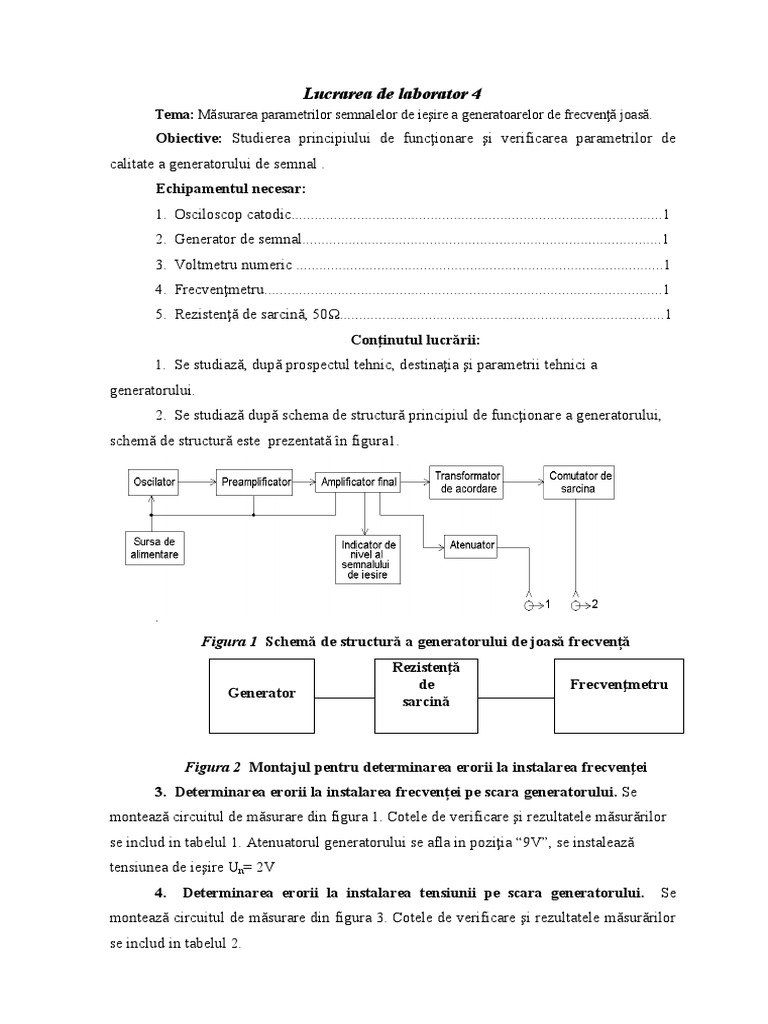

Lucrarea de laborator 4

Tema: Măsurarea parametrilor semnalelor de ieşire a generatoarelor de frecvenţă joasă.

Obiective: Studierea principiului de funcţionare şi verificarea parametrilor de
calitate a generatorului de semnal .
Echipamentul necesar:
1. Osciloscop catodic................................................................................................1
2. Generator de semnal.............................................................................................1
3. Voltmetru numeric ...............................................................................................1
4. Frecvenţmetru.......................................................................................................1
5. Rezistenţă de sarcină, 50Ω....................................................................................1
Conţinutul lucrării:
1. Se studiază, după prospectul tehnic, destinaţia şi parametrii tehnici a
generatorului.
2. Se studiază după schema de structură principiul de funcţionare a generatorului,
schemă de structură este prezentată în figura1.

.
Figura 1 Schemă de structură a generatorului de joasă frecvență
Rezistenţă
de Frecvenţmetru
Generator
sarcină

Figura 2 Montajul pentru determinarea erorii la instalarea frecvenţei

3. Determinarea erorii la instalarea frecvenței pe scara generatorului. Se
montează circuitul de măsurare din figura 1. Cotele de verificare şi rezultatele măsurărilor
se includ in tabelul 1. Atenuatorul generatorului se afla in poziţia “9V”, se instalează
tensiunea de ieşire Un= 2V
4. Determinarea erorii la instalarea tensiunii pe scara generatorului. Se
montează circuitul de măsurare din figura 3. Cotele de verificare şi rezultatele măsurărilor
se includ in tabelul 2.
 Rezistenţă
de Voltmetru
Generator
sarcină

Figura 3 Montajul de determinare a erorii la instalarea nivelului semnalului

Tabelul 1 – Cotele de verificare şi rezultatele verificărilor la instalarea
frecvenţei:
Cotele de Frecvenţa
Eroarea Eroarea relativă
verificare fn măsurată, fx Concluzie
Game admisibilă , εad ε=100(fn-fx)/fn

Hz % Hz %
I (×1) 100 ±2,8
160 ±2,3
200 ±2,25
II (×10) 1000 ±1,05
1600 ±1,03
2000 ±1,03
III (×10²) 10000 ±1,01
16000 ±1,01
20000 ±1
100000 ±2
IV (×10³) 160000 ±2
200000 ±2

Tabelul 2 Cotele de verificare şi rezultatele verificărilor la instalarea tensiunii

Cotele de Eroarea relativă
Eroarea Tensiunea
verificare Frecvenţa, ε = 100(Un-
admisibilă măsurată Concluzie
a tensiunii Hz Ux)/Un,
εad, % Ux, V
Un, V %
5 20 ±4
1000 ±4
20000 ±4
3 20 ±4
1000 ±4
200000 ±4
20 ±4
1 1000 ±4
200000 ±4
 5. Se trasează oscilograma semnalului cu parametrii: U=2V, f=1kHz
