Ciupan C. MUI Curs nr.

14 1 TCM+DI, Cluj-Napoca 2022

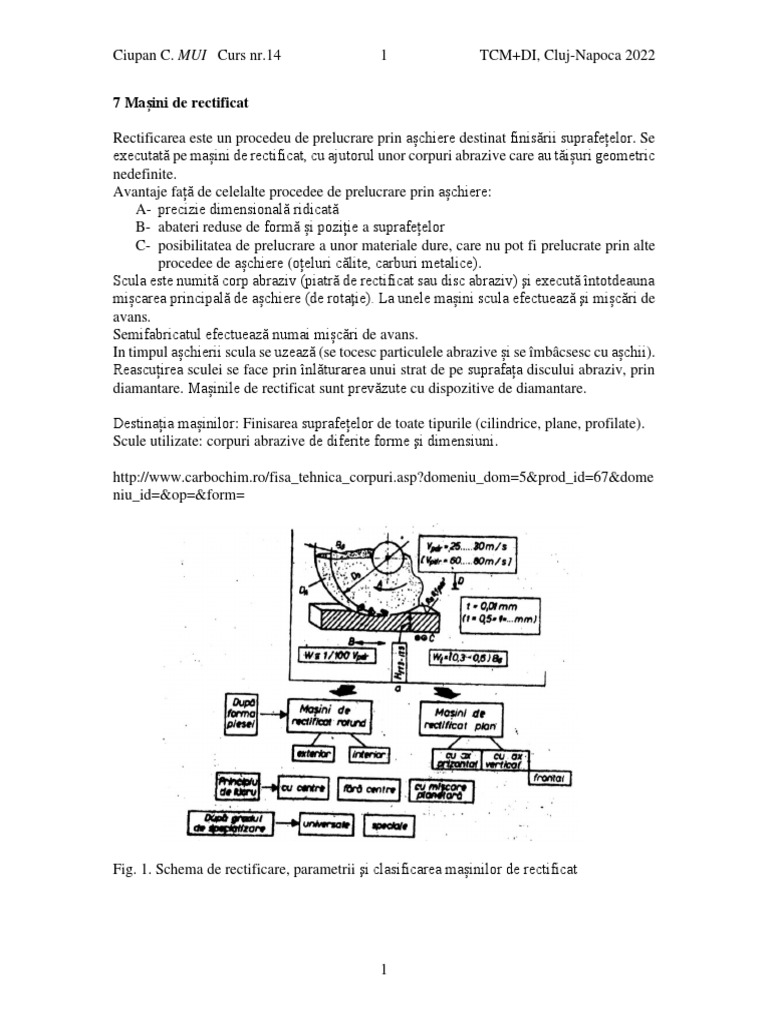

7 Mașini de rectificat

Rectificarea este un procedeu de prelucrare prin așchiere destinat finisării suprafețelor. Se

executată pe mașini de rectificat, cu ajutorul unor corpuri abrazive care au tăișuri geometric
nedefinite.
Avantaje față de celelalte procedee de prelucrare prin așchiere:
A- precizie dimensională ridicată
B- abateri reduse de formă și poziție a suprafețelor
C- posibilitatea de prelucrare a unor materiale dure, care nu pot fi prelucrate prin alte
procedee de așchiere (oțeluri călite, carburi metalice).
Scula este numită corp abraziv (piatră de rectificat sau disc abraziv) şi execută întotdeauna
mișcarea principală de așchiere (de rotaţie). La unele mașini scula efectuează şi mișcări de
avans.
Semifabricatul efectuează numai mișcări de avans.
In timpul așchierii scula se uzează (se tocesc particulele abrazive și se îmbâcsesc cu așchii).
Reascuțirea sculei se face prin înlăturarea unui strat de pe suprafața discului abraziv, prin
diamantare. Mașinile de rectificat sunt prevăzute cu dispozitive de diamantare.

Destinația mașinilor: Finisarea suprafețelor de toate tipurile (cilindrice, plane, profilate).

Scule utilizate: corpuri abrazive de diferite forme şi dimensiuni.

http://www.carbochim.ro/fisa_tehnica_corpuri.asp?domeniu_dom=5&prod_id=67&dome
niu_id=&op=&form=

Fig. 1. Schema de rectificare, parametrii şi clasificarea mașinilor de rectificat

1
Ciupan C. MUI Curs nr.14 2 TCM+DI, Cluj-Napoca 2022

Mișcarea principala: rotația discului abraziv

Viteza de așchiere:
d n
v= [ m / s]
60 1000

d- diametrul Discului abraziv; n turația discului

Uzual: v=30-60 m/s . Se utilizează viteze mai mari, până 200 m/s, la rectificarea intensivă
(adâncimi mai mari si viteze de avans reduse).

7.1 Mașini de rectificat rotund

Fig. 2 Scheme de rectificare a suprafețelor de revoluție

Fig. 3 Arhitectura unei mașini de rectificat rotund universal (identificați componentele

mașinii si mișcările efectuate, în legătură cu Fig. 4)

2
Ciupan C. MUI Curs nr.14 3 TCM+DI, Cluj-Napoca 2022

Fig. 4 Schema unei mașini de rectificat rotund universal, cu avans de pendulare hidraulic
A- mișcarea principală
B- avans circular piesă
C- Z avans longitudinal (în lungul axei piesei)
X- Avans de pătrundere

Fig. 5 Schema unei mașini de rectificat rotund universal, cu avans de pendulare realizat
cu motor electric

3
Ciupan C. MUI Curs nr.14 4 TCM+DI, Cluj-Napoca 2022

7.2 Mașini de rectificat fără centre

Fig. 6 Schema rectificării fără centre

Piesa nu este prinsă în universal sau între vârfuri ca la mașinile de rectificat rotund, ci este
sprijinită pe rigla suport B, intre discul de antrenare R (Regulating wheel) si discul de
rectificare G (Grinding wheel).
Turația discului de antrenare poate fi modificată pt. reglarea avansului circular (în funcție
de diametrul piesei). Avansul axial se reglează prin înclinarea discului de antrenare.

Păpușa discului
de rectificare
Păpușa discului
de antrenare

Fig. 7 Mișcări la rectificarea fără centre

Fig. 8 Arhitectura unei mașini de rectificat fără centre

4
Ciupan C. MUI Curs nr.14 5 TCM+DI, Cluj-Napoca 2022

Fig. 9 Schema cinematica a unei mașini de rectificat fără centre

7.3 Mașini de rectificat plan

Piesa se fixează pe masa mașinii, în general cu ajutorul unui platou electromagnetic. La

mașinile cu arbore orizontal (Fig. 10) se rectifică cu periferia discului abraziv și, mai rar,
cu partea laterală (pentru suprafețe plane verticale).

Mișcarea principală: rotația discului

abraziv
Mișcări de avans:
- avansul de pendulare
- avansul transversal
- avansul de pătrundere.

Fig.10 Schema de prelucrare pe mașini de rectificat plan cu arbore orizontal

5
 Ciupan C. MUI Curs nr.14 6 TCM+DI, Cluj-Napoca 2022

Fig.11 Scheme de prelucrare utilizate la rectificarea suprafețelor plane

Cap de rectificare

Platou
electromagnetic
Sania

Came si opritoare
pt. inversarea Batiu
avansului de
pendulare

Fig. 11. Arhitectura unei mașini de rectificat plan cu arbore orizontal

6
Ciupan C. MUI Curs nr.14 7 TCM+DI, Cluj-Napoca 2022

a) b)
Fig.12 Mașini de rectificat plan cu arbore orizontal
a)- cu avans de pendulare a mesei; b) cu masa rotativa

A- Mișcarea principală
B- Avans pendulare (fig. a) / Avans circular (fig. b)
C- Avans transversal
D- Avans de pătrundere
