Ciupan C. MU II Curs nr.

12 1 TCM+DI Cluj-Napoca 2022

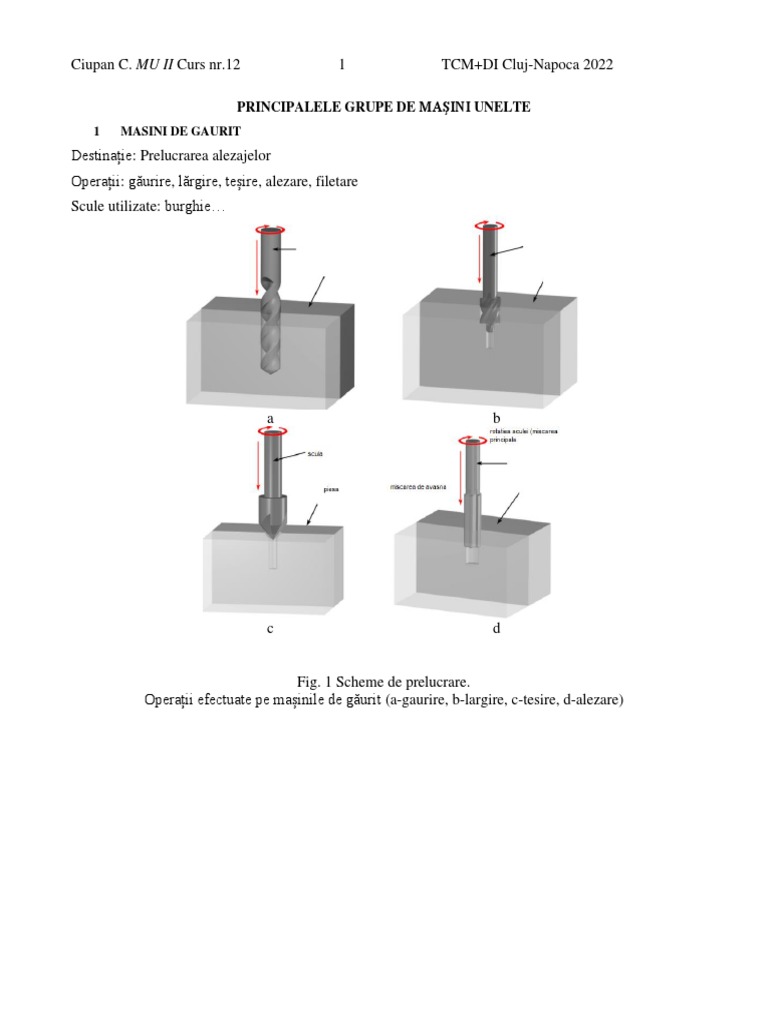

PRINCIPALELE GRUPE DE MAŞINI UNELTE

1 MASINI DE GAURIT
Destinație: Prelucrarea alezajelor
Operații: găurire, lărgire, teșire, alezare, filetare
Scule utilizate: burghie…

a b

c d

Fig. 1 Scheme de prelucrare.

Operații efectuate pe mașinile de găurit (a-gaurire, b-largire, c-tesire, d-alezare)
Ciupan C. MU II Curs nr.12 2 TCM+DI Cluj-Napoca 2022

1.1 Mașini de găurit cu coloană

Fig. 2 Scheme cinematice (în aceste scheme rapoartele de transfer u s-au notat cu i)
a- mașina de găurit cu coloana b- mașina de găurit cu montant
Notații: 1- placa de baza, 2 coloana (fig. 2a) montant (fig. 2b) 3-masa, 4 AP; 5 unitatea de lucru (capul
de gaurire); 6 cremaliera.

1.2 Mașini de găurit radiale

Sunt destinate pt. piese de dimensiuni mari.

Unitatea de lucru
Bratul
Coloana

Miscari de pozitionare
ale bratului si ale Miscarea principala
capului de gaurire
Masa masinii
Miscarea de avans a
sculei
Placa de baza cu canale T
pt. fixarea piesei sau a unei
mese

Fig. 3 Mașina de găurit radială

 Ciupan C. MU II Curs nr.12 3 TCM+DI Cluj-Napoca 2022

1.3 Mașini de găurit în coordonate

Pozitionare unitate de lucru

Miscarea de avans a
sculei (Z) Miscarea principala

Miscari de avans ale

mesei (X-Y)

Fig. 4 Mașina de găurit in coordonate (cu un montant –stânga; cu doi montanți-dr.)

Aceste mașini sunt destinate pentru prelucrarea alezajelor la piese de tip bloc și carcasă.
La mașinile de găurit în coordonate masa mașinii este prevăzută cu doua axe cinematice X, Y (face două mișcări de
avans). Aceste mașini pot face și operații de frezare. Sunt precise datorită preciziei lanțurilor de avans, a dispozitivelor
și a sistemelor de măsurare cu care este dotată mașina.

2 STRUNGURI
Clasificare:
1. după poziția axei semifabricatului: orizontale (normale) sau verticale (carusel)
2. după tipul portsculelor: normale sau revolver;
3. după numărul arborilor principali: monoaxe sau multiaxe;
4. după gradul de automatizare: cu comandă manuală, semiautomate, automate.
Destinația strungurilor
Prelucrarea pieselor de revoluție: suprafețe cilindrice, conice, profilate, suprafețe plane, interioare si exterioare
Operații: strunjire, găurire, alezare, filetare etc.
Scule utilizate: cuțite de strung, burghie, tarozi etc.
Ciupan C. MU II Curs nr.12 4 TCM+DI Cluj-Napoca 2022

Fig. 4. Scheme de prelucrare

a- strunjire cilindrica exterioara b- strunjire frontala

Fig. 5. Scheme de prelucrare la strunjire: a - strunjire cilindrica exterioara; b - strunjire frontala;

c-teșire; d-strujire conica; e - str. cil. interioara; f-str. profilată

2.2 Strunguri normale (universale)

Fig. 6 Arhitectura unui strung normal

Ciupan C. MU II Curs nr.12 5 TCM+DI Cluj-Napoca 2022

1,2,3 – batiu; 4- ghidaje; 5,6 – sania longitudinala (carucior); 7-sania transversala; 8-sania suport; 9-suport cutit; 10-
papusa fixa; 11-arbore principal; 12-universal; 13-cutia de avansuri; 14-capac la lira rotilor de schimb; 15-bara avansurilor;
16-surub conducator; 17-papusa mobila; 18-pinola papusii mobile; 19-motor antrenare; 20-bara pt. opritoare (se foloseste
pt. oprire la cota, in productia de serie).

Fig. 7 Schema cinematica a unui strung normal

(Surubul de avans transversal Sct-a se consideră în plan perpendicular pe foaie)

I- mișcarea principală
II- avans longitudinal: Pc/Cr strunjire; Sc-filetare
III- avans transversal
IV- avans din sania suport (poate fi pe o direcție înclinată fața de axa piesei pt. strunjirea suprafețelor conice)
ME2 - Cd -pt. avans rapid – se transmite mișcarea prin cuplajul de depășire
As/Bs – roți de schimb

2.3 Strunguri carusel (verticale)

Sunt destinate pentru strunjirea pieselor de diametre mari. Aceste piese au lungimi mici în comparație cu diametrul lor.
Axa de rotație a piesei este verticală fapt ce conferă două mari avantaje:
• rigiditatea sporită datorită susținerii piesei pe platoul rotativ (piesa nu este in consolă ca la strungurile universale)
• dimensiunile mașinii si ergonomia operatorului.
Ciupan C. MU II Curs nr.12 6 TCM+DI Cluj-Napoca 2022

Rotire pt. strunjire

conica

Unitate de lucru pe traversa

Traversa

Montant
Avans X1

Avans Z1
Piesa

Miscarea
principala
Unitate de lucru pe
montant
Avans X2
Platoul masinii
Avans Z2
Batiu

Fig. 8 Strung Carusel

Ciupan C. MU II Curs nr.12 7 TCM+DI Cluj-Napoca 2022

Fig. 9 Schema cinematica a unui strung carusel cu doi montanți

Lanț cinematic principal: M1-I1-CV-z/Z
z/Z- raport demultiplicator 1/10-1/20 fapt ce permite folosirea cutiei de viteze la turatii mari – cupluri mici in raport cu
puterea transmisa – rezulta dimensiuni mici.
Lanțuri cinematice de avans
A. Pentru scula montată pe unitatea de lucru de pe traversa (capul vertical)
• Z/z – I2 – CA – Cd1 – Ba1 – Cd2 – Sx1 – avans transversal x1
• Cd2 – Ba2 – Sz1 - avans longitudinal (in raport cu axa piesei) z1

B. Pentru scula montată pe unitatea de lucru de pe montant (capul orizontal)

• Z/z – I2 – CA – Cd1 – Sx2 – avans transversal x2
▪ Cd1 – Sz2 - avans longitudinal (in raport cu axa piesei) z2

C. Pentru traversa
• M2-Sz3 – avans de poziționare traversa
