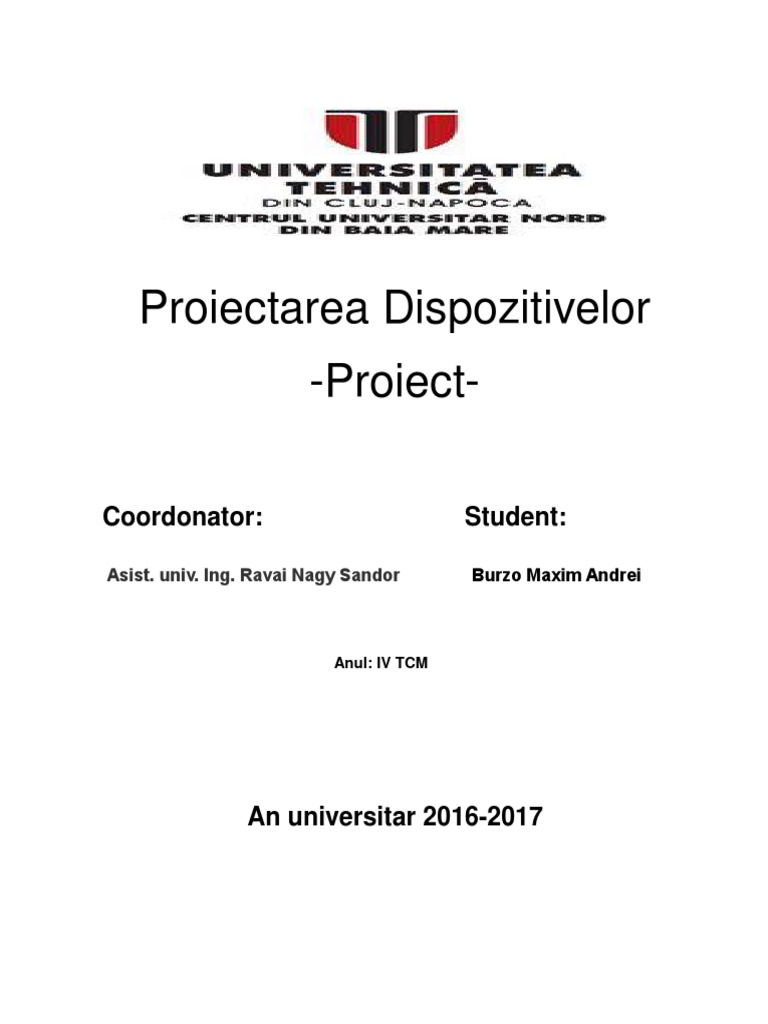

Proiectarea Dispozitivelor

-Proiect-

Coordonator: Student:

Asist. univ. Ing. Ravai Nagy Sandor Burzo Maxim Andrei

Anul: IV TCM

An universitar 2016-2017
 CUPRINS

1. TEMA PROIECTULUI……………………………………………………………..3

2. MODELUL 3D AL PIESEI…………………………………………………………4

3. METODOLOGIA PROIECTARII DISPOZITIVELOR…………………………4

4. INTINERARUL TEHNOLOGIC…………………………………………………5

5. CALCULUL FORTELOR DE ASCHIERE……………………………………..7

6. MODELUL 3D AL DISPOZITIVULUI………………………………………….12

7. CALCULUL FORTEI DE STRANGERE ………………………………………14

8. BIBLIOGRAFIE…………………………………………………………………..17

9. DESENUL DE ANSAMBLU AL DISPOZITIVULUI…………………………...18

 1. TEMA PROIECTULUI :

Sa se proiecteze dispozitivul tehnologic cu pana inclinata pentru a putea executa gaura cotata
din desenul de executie de mai jos:
 2. Modelul 3D al piesei cu toate prelucrarile

Analiza temei de proiectare

Această primă etapă are ca scop însuşirea documentaţiei constructive şi tehnologice pe

baza căreia urmează să se proiecteze dispozitivele.

Din necesitatea utilizării piesei din desenul anterior, adică prelucrarea unui semifabricat, s-a
ajuns la activitatea de proiectare aunui dispozitiv special pentru prinderea piesei.

Această piesă trebuie să fie prelucrată prin procedeul de burghiere a suprafeţei care este
marcată în desen.

Piesa de prelucrat din tema de proiect prezinta urmatoarele caracteristici :

Precizia piesei: este dată de toleranţele generale pentru dimensiuni liniare şi unghiulare
care sunt prevăzute in standardul ISO 2768-mk .

La această piesă vom avea abateri de la paralelism a suprafețelor prelucrate de 0,02 mm

pentru suprafața laterală, respectiv 0,05 mm față de suprafata F pentru suprafața frontală.

Complexitatea piesei: piesa are un grad de complexitate scăzut și aceasta se incadrează in

categoria reazemelor pentru suprafețe plane, ghidaj rigid sau mecanism auto-centrant într-un plan
de simetrie.

Tehnologicitatea piesei: din analiza formei piesei si materialului de execuție si ținand cont
de prelucrabilitatea acestuia, de existența elementelor reperului ce pot fi utilizate ca baze de
referință și de faptul că nu se caracterizează prin exigențe ridicate în ceea ce privește precizia de
realizare a diferitelor suprafețe sau a rugozitățiii acestora se constată că piesa are o
tehnologicitate redusă.

3. Itinerariu tehnologic

Materialul din care este confecţionat semifabricatul este OLC 37.

OLC 37 are următoarele proprietăţi:

o duritatea: HB  135  150;

o rezistenţa la rupere:  r  370  450 [ N / mm 2 ] ;

o limita de curgere:  c  210  240 [ N / mm 2 ] ;

Nr. Denumire Schita operatiei M.U. si

crt. operatie/faza S.D.V.

1. Semifabricat Presa de
obtinut prin forjat
forjare
Subler
(110x55x40)
2. Frezare frontala Freza
universa
2.1. 110x55x39
la
2.2. 110x55x38 FUS250

2.3. 110x52.5x38 Freza

frontala
2.4. 110x50x38
Subler
2.5. 107.5x50x38

2.6. 105x50x38

3. 3.1. Frezare Freza

cilindro-frontala universa
l FUS
74x50x18
250
3.2. Frezare
Freza
racordare
cilindro-
R3 frontala

3.3. Frezare tesire Tesitor

4x45o

4. Burghiere 13 Masina

de
gaurit
G50

Burghiu
 4.Calculul fortelor de aschiere

Gaurirea este operatia tehnologica de prelucrare prin aschiere care are ca scop obtinerea unor gauri
(alezaje) in material plin, prelucrarea putand fi executata pe masini de gaurit, masini de frezat sau
strunguri.

Datorita pozitionarii alezajului pe piesa am ales sa il execut pe o masina tip FU32x152

MAŞINĂ DE FREZAT UNIVERSALĂ FU 32x152

1. DESTINAŢIE
 Maşina de frezat universală FU 32 este o maşină unealtă destinată prelucrărilor prin frezare în
producţia de unicate, serie mică şi mijlocie .
2. CARACTERISTICI TEHNICE:
 Suprafaţa de lucru a mesei 325x1525 mm x mm
 Cursa maximă de lucru
 longitudinală 900 mm
 transversală 250 mm
 verticală 370 mm
 Unghiul de rotire a mesei ± 45 º
 Numărul trepte turaţii 18
 Domeniul turaţiilor arborelui principal 30 ÷ 1.500 rot. / min.
  Numărul treptelor de avansuri 18
 Domeniul avansurilor 19 ÷ 950 mm / min
 Putere motorului de acţionare principală 7,5 Kw
 Dimensiuni de gabarit: - lungime 2.215 mm
 - lăţime 1950 mm
 - înălţime 1670 mm
 Greutatea aprox. a maşinii 3.200 Kg

Scule folosite:

Burghiu Ǿ13:
Dc =13 mm
=13 mm
Lc = 6mm
l1 =30 mm
l2=8 mm

Găurire

1.1 Burghiere  13 x 16

1.Adancimea de aschiere

[mm]

2.Avansul de aşchiere

Avansul s este deplasarea axiala la o rotatie completa a sculei. Avansul in material plin sau avansul
tehnologic se poate calcula cu relatia:

[mm/rot]

Unde:

Cs- coeficient in functie de conditiile de burghiere, Cs=0.047;

D- diametrul de prelucrat, D= 13 mm;

Ks- coeficient de corectie, Ks= (0.75….0.90), aleg Ks=0.9.

Adopt avansul de lucru s= 0.19 [mm/rot]

3.Durabilitatea economica

Tec= 15[min].

4.Uzura admisibila

h  1,2 mm

5.Viteza de aschiere se determina cu formula:

Se calculeaza cu relatia:

Cv  D zv  K v
v
T m  t xv  s yv   HB 
nv

unde:

Cv- coeficient in functie de conditiile de burghiere, Cv= 874;

D- diametrul gaurii, D= 13 [mm];

T- durabilitatea burghiului, T= 15 [min];

t- adancimea de aschiere, t= 6,5 [mm];

s- avansul de aschiere, s= 0.19 [mm/rot];

HB- duritatea materialului, HB= 250 [daN/mm2];

Kv- coeficient de corectie, Kv= 0.56.

Lg
La burghierea gaurilor adanci, in functie de de raportul viteza de aschiere se va inmulti cu un coeficient Kv.
D
Kv= 0.56

zv= 0.40; xv= 0; m= 0.2; yv= 0.5;nv= 0.9.

Deci:

[m/min]

6.Turaţia:

[rot/min]

Se alege din gama de turatii a masinii, turaţia imediat inferioară celei calculate, alegându-se nr= 280
rot/min.

Viteza reală va fi : [m/min]

7.Forta si momentul la prelucrarea gaurii

Se exprima prin forta axiala, Fa, masurata in [daN] si momentul de rasucire Mt in [daN  mm] ,
care actioneaza intr-un plan perpendicular pe axa sculei.

a) Forta axiala la burghiere

Fa  CF1  D zF  s yF  HBnF [daN ] ,

Unde:
CF1 , zF , yF , nF - sunt coeficienti si exponenti ai fortei axiale:

CF1 = 1.5;

z F = 1;

yF =0.70;

nF = 0.75.

[daN]

b) Momentul de torsiune

M t  CM1  D zM  s yM  HB nM [daN  mm] ,

Unde:

CM1 , zM , yM , nM - sunt coeficienti si exponenti ai momentului de torsiune:

CM1 = 0.80;

zM = 2;

yM = 0.8;

nM = 0.70.

[daN*mm]
8.Puterea efectiva

Puterea efectiva se calculeaza cu relatia:

[kW]

unde:

Mt- este momentul de torsiune, in [daN  mm] ;

9.Timpul de bază

L
tb  ;
nr  s

L  y  lg  y1 [mm].

unde:

L- lungimea de calcul, in [mm], a cursei burghiului sau piesei in directiile avansului;

lg= lungimea găurii: lg= 16[mm].

y= pătrunderea:

D 12
y ctg   ctg60   3.48[ mm ]
2 2

y1= depăşire sculă :

L=3.43+16+0.57=20[mm]
 5.CALCULUL FORTELOR DE STRANGERE

Mecanism cu o singură pană

Coeficientul de frecare se înlocuieşte în calcule cu tangenta unghiului de frecare:

  tg .

Notaţii:

Ce – cursa de ieşire din mecanism este cursa pe direcţia de strângere

Ci – cursa de intrare

unghiul de înclinare al penei

Q – forţa cu care este acţionat mecanismul (forţa de intrare)

Din triunghiul ABC rezultă:

Ce  Ci  tg
 Relaţia dintre forţa de acţionare Q şi forţa de strângere realizată S

Forţele de frecare pe cele două feţe ale penei (1- faţa înclinată, 2 – faţa orizontală în

contact cu semifabricatul):

F1  1  N1  N1  tg1

F2  2  N2  N2  tg2

Relaţia de calcul a forţei de strângere pentru mecanism cu pană cu o singură faţă înclinată:

Q
S
tg2  tg(1  )

In cazul nostru strangerea se face cu dispozitiv de tip EH 23251.

Double Edge Clamps care poate dezvolta o forta S= 8.9kN(forta de strangere)

 8.Bibliografie

1. Stanescu I. , Tache V. , Dispozitive pentru masini-unelte, Proiectare, constructie,

Editura Tehnica, Bucuresti, 1979;

2. Tache V., Ungureanu I. , Stroe C., Proiectarea Dispozitivelor pentru Masini-unelte,

Editura Tehnica, Bucuresti, 1995;

3. Rosculet S.V. , Gojinetchi N. , Andronic C. , Selariu M. ,

Gherghel N. , Proiectarea Dispozitivelor, E.D.P. , Bucuresti, 1982;

4. Rata-Muntean V. , Severin T.L. , Dispozitive Tehnologice, Editura MATRIX ROM,

Bucuresti, 2011;

5. Nasui V. Proiectarea Dispozitivelor-Curs;

6. http://www.kipp.com/gb/en/Products/Operating-parts-standard-

elements/Clamping-devices/K0026-Cam-clamps.html

7. http://www.iscar.com/eCatalog/item.aspx?cat=5530357&fnum=1699&mapp=DR&ap

p=77&GFSTYP=M
