Ciupan C. MU I Curs nr.
13 1 TCM+DI, Cluj-Napoca 2022

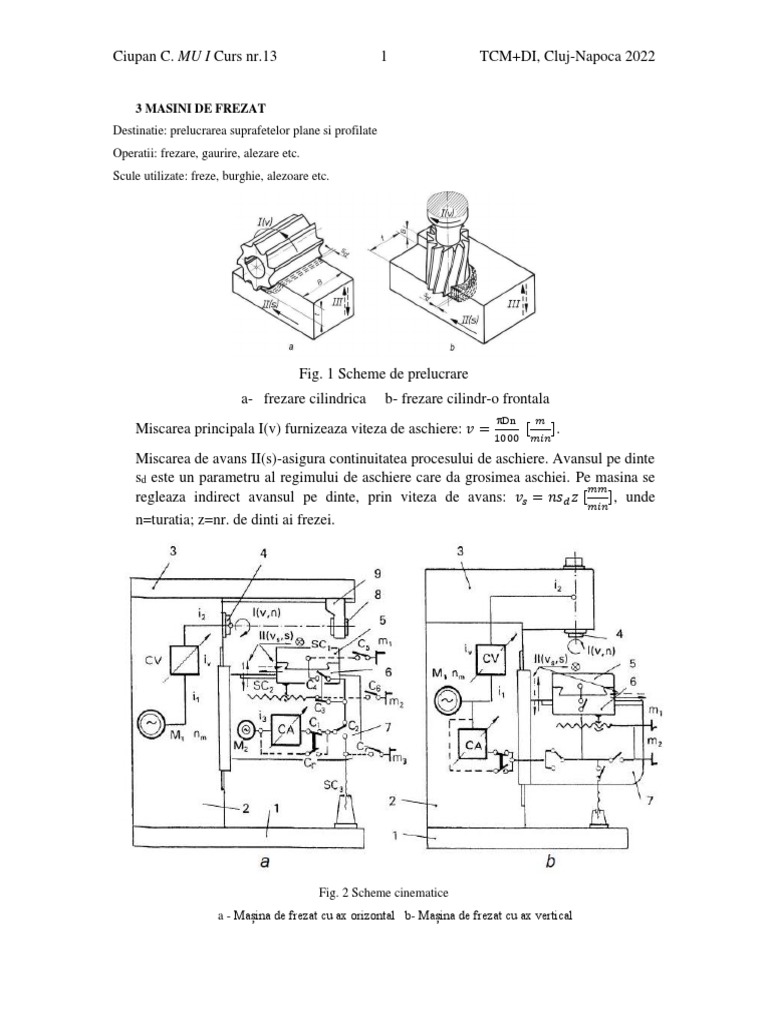

3 MASINI DE FREZAT
Destinatie: prelucrarea suprafetelor plane si profilate
Operatii: frezare, gaurire, alezare etc.
Scule utilizate: freze, burghie, alezoare etc.
Fig. 1 Scheme de prelucrare

a- frezare cilindrica b- frezare cilindr-o frontala
Dn 𝑚
Miscarea principala I(v) furnizeaza viteza de aschiere: 𝑣 = [ ].
1000 𝑚𝑖𝑛
Miscarea de avans II(s)-asigura continuitatea procesului de aschiere. Avansul pe dinte

sd este un parametru al regimului de aschiere care da grosimea aschiei. Pe masina se
𝑚𝑚
regleaza indirect avansul pe dinte, prin viteza de avans: 𝑣𝑠 = 𝑛𝑠𝑑 𝑧 [𝑚𝑖𝑛], unde
n=turatia; z=nr. de dinti ai frezei.
Fig. 2 Scheme cinematice

a - Mașina de frezat cu ax orizontal b- Mașina de frezat cu ax vertical
Ciupan C. MU I Curs nr.13 2 TCM+DI, Cluj-Napoca 2022
Fig. 3 Secțiune prin arborele principal al unei mașini de frezat universala
Fig. 4 Freza universală de sculărie FUS 22, schema cinematica structurala

Maşini de frezat de tip portal
Fig. 5 Schema cinematică a unei mașini de frezat de tip portal
Fig. 6 Exemplu de prelucrare a suprafețelor de ghidare ale unui batiu pe mașina din fig. 8
Fig. 7 Scule şi portscule pentru mașini de frezat universal
Fig. 8. Fixarea sculelor în arborele principal al maşinii de frezat
Fig. 9. Bride pt. fixarea pieselor

Fig. 10. Portscule con ISO (SR ISO 839-1)
Fig. 11. Portscule con SK (DIN 69871)

1. MASINI DE ALEZAT și FREZAT
Destinație: Prelucrarea pieselor de tip carcasă (carcase pt. cutii de viteze, reductoare,
blocuri hidraulice etc.)
Operații:
a) specifice prelucrării alezajelor: găurire, alezare, filetare, strunjire interioară profilată
(locașuri pt. inele elastice de alezaj)
b) specifice prelucrărilor exterioare: frezare
Scule utilizate:
a) burghie, alezoare, bare de alezat etc.
b) freze de diferite tipuri și dimensiuni
Unitatea de
lucru
Montant
Avans vertival
Miscare principala Platoul
(rotatie platou C2+brosa C1)
Avans radial R Sania platoului

sania platoului
Masa
Brosa
Avans transversal (avans Z1)
Sania Sania
transversala longitudinala
Avans longitudinal
Z2
Batiu
Fig. 12 Arhitectura unei mașini de alezat și frezat (bohrwerk)

Sculele se pot fixa:

- in broșa mașinii (arborele principal) pt. găurire, alezare, filetare, frezare
- pe sania platoului pt. canale radiale, strunjire frontala sau cilindrica, frezare cu
freze de diametre mari (sania platoului este mai rigida decât broșa mașinii).
Fig. 13 Schema de prelucrare a alezajelor pe mașini de alezat și frezat
5 Mașini de rabotat și mașini de mortezat
Particularități fata de celelalte mașini unelte:

Mișcarea principala este rectilinie-alternativa având o cursa activa și una moarta. Datorita
mișcării intermitente nu se pot asigura viteze mari de așchiere ca și în cazul frezarii. Din
aceste considerente (viteza redusa de așchiere + cursa moară) aceste mașini oferă o
productivitate redusă, fiind tot mai rar folosite, cu excepția mașinilor de mortezat.
Expresia vitezei medii de așchiere:

2𝐿𝑛𝑐𝑑 𝑚
𝑣= [ ]
1000 𝑚𝑖𝑛
L=lungimea cursei; ncd=nr. curse duble/min
Avansul este discontinuu : s [mm/cursa dubla]
Miscarea
de avans
Miscarea
principala
Fig. 14 Schema prelucrării la rabotare

Masini de mortazat
https://www.youtube.com/watch?v=WMkwTV6fVSE
Destinatia masinilor: în special pt. prelucrarea canalelor de pana. Se mai pot prelucra
caneluri interioare, roti dintate, suprafete profilate interioare (patrate, hexagoane etc.).
Scule utilizate: cutite de mortezat.
Fig. 15 Arhitectura unei mașini de mortezat
Miscarea principala: miscarea rectilinie alernativa a sculei (pe verticala). Expresia vitezei
de aschiere, ca la rabotare.
Piesa se fixeaza pe masa masinii (in general se utilizeaza universal, ca la strung).
Miscari de avans, pe directia X sau Y. Daca se realizeaza mai multe canale echidistante,
este necesara miscarea de divizare (rotirea mesei).
Fig. 16 Schema cinematica a unei mașini de mortezat
