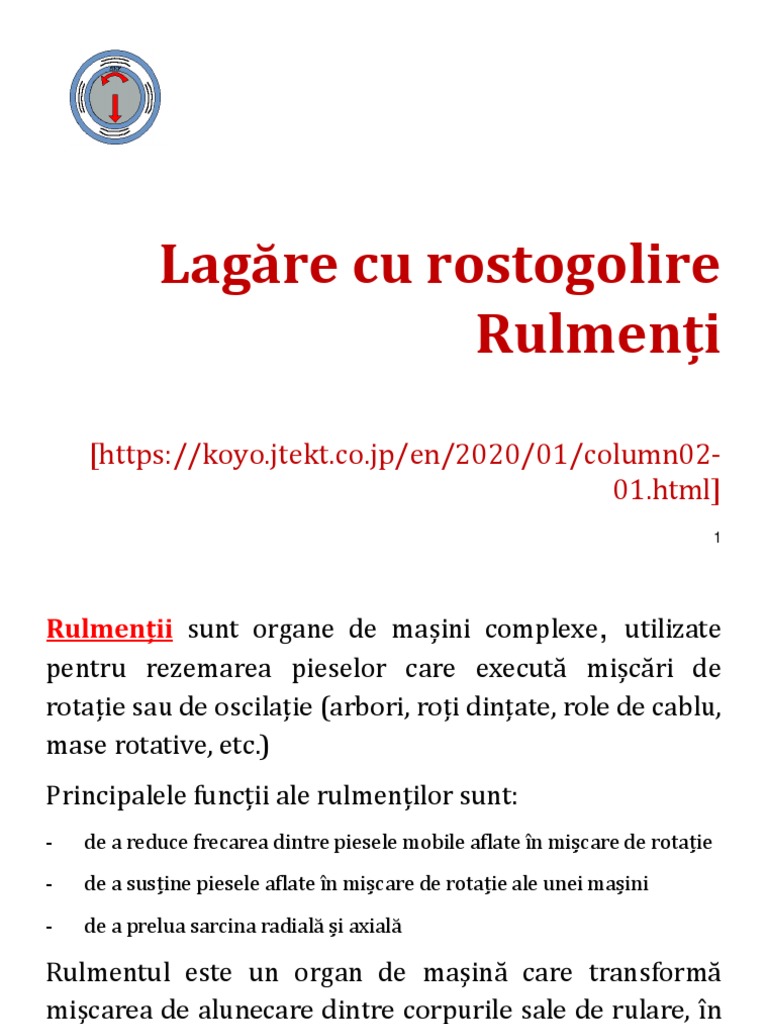

Lagăre cu rostogolire

Rulmenți
[https://koyo.jtekt.co.jp/en/2020/01/column02-
01.html]
1
Rulmenții sunt organe de mașini complexe, utilizate
pentru rezemarea pieselor care execută mișcări de
rotație sau de oscilație (arbori, roți dințate, role de cablu,
mase rotative, etc.)
Principalele funcții ale rulmenților sunt:
- de a reduce frecarea dintre piesele mobile aflate în mișcare de rotație
- de a susține piesele aflate în mișcare de rotație ale unei mașini
- de a prelua sarcina radială și axială

Rulmentul este un organ de maşină care transformă

mişcarea de alunecare dintre corpurile sale de rulare, în
mişcare de rostogolire.
Forma de bază și conceptul rulmentului sunt simple. 2
Elementele componente ale rulmenților
Rulmenţii sunt ansambluri independente formate din:
1. inelul exterior 1, șaibă de carcasă
2. inelul interior 2 , șaibă de fus – ambele având căi de
rulare
3. corpurile de rostogolire 3
4. şi colivia 4, care asigură dispunerea uniformă a
corpurilor de rostogolire şi împiedică contactul dintre
acestea.
Observație: În cazul unor dimensiuni radiale limitate, poate lipsi
inelul interior sau ambele inele, căile de rulare fiind executate pe
3
arbore, respectiv în carcasă.
Lagăr de rostogolire Lagăr de alunecare
(rulment) (fus cuzinet)
Avantaje:

1. pierderi prin frecare reduse;

2. gabarit axial redus;

3. consum de lubrifiant mic;

4. întreţinere uşoară;

5. standardizarea pe scară internaţională a rulmenţilor,

prin care se asigură interschimbabilitatea acestora.

5
Dezavantaje:
1. dimensiuni mari în direcţie radială;
2. durată de funcţionare redusă în cazul vitezelor mari;
3. comportare nesatisfăcătoare în cazul şocurilor şi
vibraţiilor;
4. necesitatea unei precizii de execuţie ridicate şi a
unor condiţii severe de montaj.

6
Precizare:
• Lagărele cu rulmenţi constituie principalul tip de
lagăr folosit în construcţia de maşini.

• Nu se recomandă folosirea acestora la turaţii foarte

mari, în cazul sarcinilor dinamice mari, în cazul
vibraţiilor, la lagărele foarte mari şi care funcţionează
la turaţie joasă, la lagărele axiale greu încărcate etc.

7
 Când proiectăm o mașină, este important
să selectăm rulmentul potrivit pentru acea
mașină.

8
 Care sunt criteriile de selectare a rulmenților?
Rulmenții vin într-o varietate
de tipuri, iar dimensiunile lor
pot varia de la doar câțiva
milimetri până la peste zece
metri în diametru.
rulmenți în miniatură
Atunci când alegem dintre
aceste multe tipuri variate de
rulmenți, rulmentul potrivit
pentru mașina noastră, două
criterii sunt foarte
importante:
rulment ultra mare pentru excavatoare 9
de tunel
Criteriul 1: rulmentul trebuie să fie adecvat pentru
mediul în care este utilizată mașina și pentru modul lui
de operare.
Criteriul 2: rulmenți de schimb trebuie să fie ușor de
achiziționat și trebuie ca întreținerea/inspecția mașinii
să fie ușoară.
Dacă aceste criterii sunt îndeplinite, deteriorarea mașinii
este mai redusă, timpul necesar pentru înlocuirea
rulmenților la efectuarea reparațiilor poate fi scurtat, iar
mașina poate fi utilizată o perioadă mai lungă de timp.

10
 Clasificarea rulmenţilor. Terminologie
Montaj cu rulmenți. Exemplu
1 Rulment radial cu role cilindrice
Rulment cu bile cu contact în
2
patru puncte
3 Carcasă
4 Arbore
5 Umăr de sprijin
6 Diametrul arborelui
7 Șaibă de fixare
8 Element de etanșare
9 Inel distanțier
10 Diametrul alezejului din carcasă
11 Alezajul carcasei
12 Capacul carcasei
13 Inel elastic 11
 carcasa

rulment
Proietarea arborilor și carcasei

carcasa este elementul care vine în contact cu

rulment
inelul superior al rulmentului atunci când
arbore
rulmentul este montat.
Rază de racordare

carcasa

rulment Rulment
arbore (inel exterior)

subtăiere

Distan
țier
rulment

Arbore cu distanțier 12
Clasificare
1. După forma corpurilor de rostogolire:

bilă Rulmenți cu bile

rolă cilindrică

ace
Rulmenți cu role
rolă conică

rolă butoi

2. După direcţia forţei principale preluată:

– radiali
– axiali
– radial-axiali sau axial-radiali 13
3. După numărul de rânduri pe care sunt dispuse
corpurile de rostogolire:
- pe un rând
- pe două sau mai multe rânduri
4. După capacitatea de adaptare a inelului interior la
direcţia fusului:
- obişnuiţi
- oscilanţi, aceştia permiţând deformaţii de încovoiere relativ
mari ale arborilor.
5. După valoarea jocului radial:
- joc radial normal,
- mărit
- sau micşorat;
jocul se obţine prin sortarea şi împerecherea corespunzătoare
a pieselor la montaj.
6. După dimensiunile de gabarit în direcţie radială,
rulmenţii se împart în serii de diametre,
7. iar după dimensiunile de gabarit în direcţie axială,
în serii de lăţimi adică în serii de dimensiuni; încărcarea
rulmenţilor este dependentă de dimensiunile acestora
Seria de dimensiuni:

15
 Rulmenți radiali – serii de dimensiuni

Seria de lățimi
Seria de
diametre

Seria de
dimensiuni
Rulmenți cu bile
Cu contact unghiular
Cu autoașezare
Cu role cilindrice
Cu ace
Cu role conice
Cu role butoi

16
 Simbolizarea rulmenţilor - STAS 1679-82
Se compune dintr-un simbol de bază şi un simbol
suplimentar.
Simbolul de bază se compune din două grupe de litere sau
cifre:
1. prima grupă reprezintă forma constructivă a
rulmentului şi, în anumite cazuri, seria de diametre şi
de lăţimi;
2. a doua grupă reprezintă diametrul interior al
rulmentului (prin multiplicarea simbolului cifric cu 5, se
obţine diametrul alezajului inelului interior, în mm,
pentru rulmenţii cu diametrul interior cuprins în
domeniul 20 ... 480 mm). 17
Simbolul suplimentar se foloseşte pentru rulmenţii
care au o construcţie modificată şi se compune din
- prefixe – folosite pentru desemnarea elementelor
detaşabile ale rulmentului
- şi sufixe – folosite pentru indicarea variantelor
constructive ale rulmentului sau pentru modificări
ale construcţiei interioare.

18
Interpretarea simbolului
a. Simbolul tipului de rulment (radial, cu role
conice, axial cu simplu efect etc.) este reprezentat
de o cifră sau una sau mai multe litere;
b. Simbolul seriei de dimensiuni reprezentat de
două cifre, mai precis:
- Prima cifra de la stânga la dreapta se referă la
seria de lățimi,
- A doua cifră se referă la seria de diametre

19
 Schema de simbolizare (abcd sau dabc)

simbol
Symbol

Base
Simbolsymbol
de bază d.
d. Additional symbols
Simbol suplimentar

Bearing
Simbol series
serie c. Simbol
c. Symbol bearing
rulment
symbol diametru interior
bore

a. a.Bearing
Simbol type
tip b.b. symbol
Simbol ofde
serie
rulment
symbol dimensiuni
dimensions series

Notă: simbolizarea rulmenţilor are drept scop notarea lor codificată, astfel încât un
rulment din orice construcţie să poată fi identificat după simbolul său
c) Simbolul diametrului interior
Pentru un diametru până la 9 mm și peste 480 mm este o
cifră (cifre) care indică valoarea diametrului în mm.

Simbolul pentru un diametru interior între 10 și 17 mm se

reprezintă astfel:

Diametrul interior (mm) 10 12 15 17

Simbolul diametrului interior 00 01 02 03

Simbolul pentru un diametru interior între 20 și 480 mm

este indicat prin două cifre, număr obținut prin
multiplicarea simbolului cifric cu 5.
21
 Rulment
Bearing 6 2 20

Radial
Radialball
cu Series of diameters
Seria de diametre 2 2 Diameterinterior
Diametrul bore
bearing
bile (series of lățimi
(seria de widths 0) 0) 20
20xx55 ==100
100mm
mm

Rulment
Bearing 3 2 3 03

Taper roller
Radial-axial cu Series of
Seria de Series of
Seria de Diameterinterior
Diametrul bore
bearing
role conice widths
lățimi 22 diameters
diametre 3 3 17
17 mm
mm

Rulment
Bearing NU 2 2 15

Cylindrical
Radial cu role Series of
Seria de Series of
Seria de Diameterinterior
Diametrul bore
roller bearing
cilindrice widths
lățimi 22 diameters
diametre 2 2 15
15xx55 ==75
75mm
mm
Type NU
Tip NU

Rulment
Bearing 5 1 1 00

Thrust ball
Axial cu Series of
Seria de Series of
Seria de Diameterinterior
Diametrul bore
bearing
bile widths
lățimi 11 diameters
diametre 11 10
10 mm
mm 22
Tipuri de rulmenţi. Caracterizare

Rulmenţii radiali cu bile pe un rând,

cu inele prevăzute cu căi de rulare adânci, sunt
capabili să preia sarcini radiale medii şi sarcini axiale
mai mici şi să împiedice deplasarea axială a arborelui
în ambele sensuri, înclinarea între cele două inele
fiind de până la 8’.
Aceşti rulmenţi, cel mai mult folosiţi în aplicaţii
practice, se execută în mai multe variante:

23
 Rulmenţii radiali cu bile. Variante

Pe un rând Pe două rânduri

normală cu capace de cu canal şi capac

etanşare de protecţie pe o
parte

24
Figura prezintă doi rulmenți, numiți „rulmenți
radiali”, care preiau o forță care este aplicată
perpendicular pe arbore.

Direcția de Direcția de
aplicare a forței aplicare a forței

Inel exterior Inel exterior

Inel interior Inel interior

colivie
colivie

Element de Element de
rostogolire rostogolire
Rulment cu bile Rulment cu (rolă)
(bilă)
role 25
Rulmenţii radiali cu role cilindrice se execută în
următoarele variante:
- cu un inel având două gulere, celălalt inel fiind fără
gulere (tipurile N şi NU);
- cu un singur guler pe al doilea inel (tipul NJ) sau cu
un inel de sprijin pe inelul interior (tipul NU+HJ),
- cu guler şi inel de sprijin pe inelul interior (tipurile
NUP şi NJ+HJ).
Notă: Datorită contactului liniar dintre corpurile de rostogolire şi
căile de rulare ale inelelor, aceşti rulmenţi preiau sarcini radiale
mai mari decât rulmenţii radiali cu bile, dar necesită arbori rigizi.
26
Rulmenţii radiali cu role cilindrice

NU N
Rulmenţii cu ace se execută în următoarele variante:
- pe un rând
- pe două rânduri
- bucşă cu ace
- colivie cu ace
Preiau sarcini radiale, nu fixează axial arborii şi sunt
sensibili la deformaţiile de încovoiere ale acestora.

Se folosesc la transmisii cardanice, cutii de viteze cu

trei arbori, mecanisme planetare etc.
28
 Rulmenți cu ace

colivie cu ace bucşă cu ace Rulment cu ace cu Rulment cu Rulment cu ace

flanșe fără inel ace cu combinat
interior adaptare
Rulmenţii axiali cu bile pot prelua numai sarcini
axiale,
- într-un singur sens (cei cu simplu efect)
- sau în ambele sensuri (cei cu dublu efect).

Aceşti rulmenţi, nefixând radial arborii, se montează

în combinaţie cu rulmenţi radiali;

Sunt sensibili la deformaţiile de încovoiere ale

arborelui şi la viteze ridicate, ca urmare a forţelor
centrifuge care iau naştere.
30
 Rulmenți axiali

Șaibă de fus

Element de
rostogolire

colivie Șaibă de carcasă

simplu efect dublu efect

Figura prezintă doi rulmenți, numiți „rulmenți
axiali”, care suportă o forță care este aplicată în
aceeași direcție cu arborele (sarcină axială)

Direcția de Direcția de
aplicare a forței aplicare a forței

Șaibă de
carcasă

Șaibă de
fus
Element de colivie colivie Element de
rostogolire rostogolire
Rulment axial Rulment axial (rolă)
(bilă)
cu bile cu role
32
Rulmenţii radial-axiali cu bile pe un rând,
1. cu inelele executate cu umăr doar într-o parte pot
prelua sarcini radiale şi axiale de valori medii, care
acţionează simultan.

2. Aceşti rulmenţi fixează axial arborele într-un singur

sens, motiv pentru care se montează perechi, în X sau
O, în acelaşi lagăr sau în lagăre diferite, jocul din
rulment reglându-se prin deplasarea relativă a
inelelor.

3. Unghiul de contact este β=12o... 14o, la rulmenţii cu β

mare predominând sarcina axială, iar la cei cu β mic
predominând sarcina radială. 33
 Rulmenţii radial-axiali cu bile
Pe două
Pe un rând
rânduri

normal de precizie cu contact în

patru puncte
 Dacă o sarcină radială și o sarcină axială sunt ambele preluate de
un singur rulment în același timp (sarcină combinată), o sarcină
combinată ușoară necesită un rulment cu bile sau un rulment cu
bile cu contact unghiular, în timp ce o sarcină combinată grea
necesită un rulment cu role conice.

Sarcinile radiale și axiale (sarcină O pereche de rulmenti cu bile cu

combinată) aplicate unui rulment cu bile contact unghiular
cu contact unghiular

arbore

Dacă se aplică o sarcină axială mare din

ambele direcții, putem combina doi sau mai
mulți rulmenți sau să utilizăm un rulment cu
două rânduri de bile.
Rulmenţii radial-axiali cu role conice
1. preiau sarcini radiale şi axiale, într-un singur sens,
care acţionează simultan şi au valori mai mari decât
la rulmenţii radial-axiali cu bile pe un rând;

2. se montează perechi, în X sau în O, în acelaşi lagăr

sau în lagăre diferite.

3. Atât căile de rulare ale inelelor cât şi rolele sunt

conice, vârfurile conurilor respective plasându-se în
acelaşi punct de pe axa rulmentului, pentru a nu
apărea alunecări geometrice.
36
 Rulmenţii radial-axiali cu role conice

Montaje în pereche

Pe un rând
Față în față, X Spate în spate, O tandem
Rulmenţii radial oscilanţi
- se execută cu bile pe două rânduri
- sau cu role pe două rânduri
Au calea de rulare a inelului exterior sferică,
permiţând înclinări între axele celor două inele de
până la 2,5o ... 3o şi se recomandă în cazul arborilor
elastici sau a necoaxialităţii alezajelor celor două
lagăre.
Preiau sarcini radiale mari şi sarcini axiale mici sau
medii.
38
Rulmenţii radial oscilanţi

Cu etanșare
