ELECTRONICĂ DIGITALĂ

LUCRAREA 9
STUDIUL CIRCUITULUI DE TEMPORIZARE BE 555

Introducere

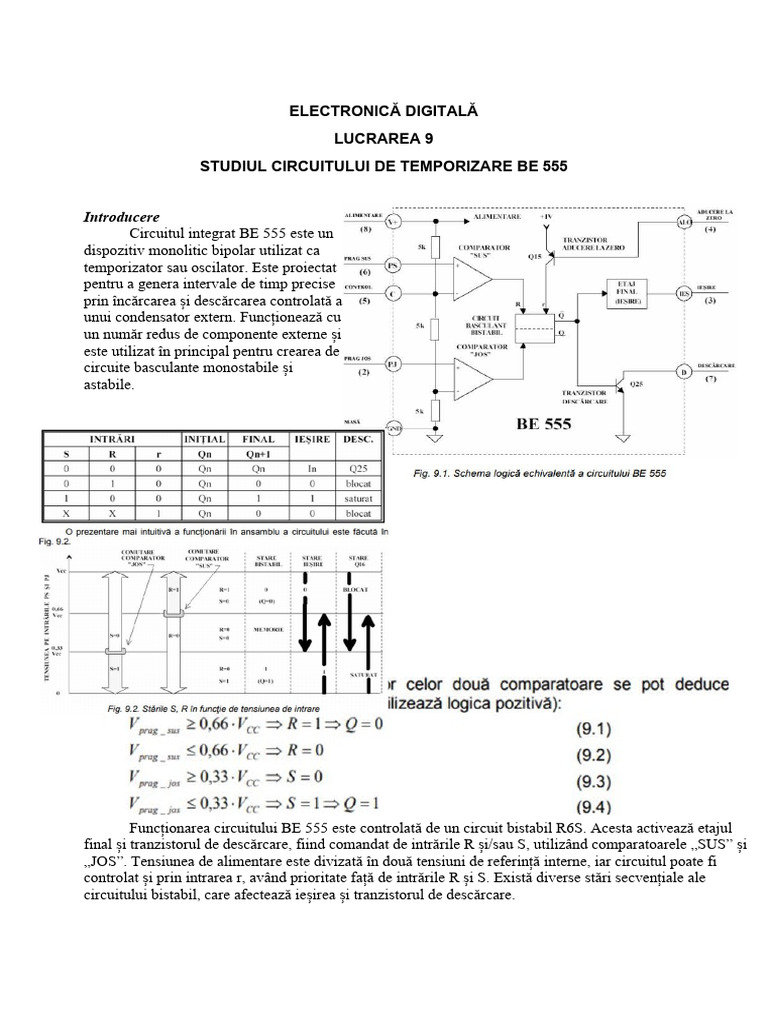

Circuitul integrat BE 555 este un
dispozitiv monolitic bipolar utilizat ca
temporizator sau oscilator. Este proiectat
pentru a genera intervale de timp precise
prin încărcarea și descărcarea controlată a
unui condensator extern. Funcționează cu
un număr redus de componente externe și
este utilizat în principal pentru crearea de
circuite basculante monostabile și
astabile.

Funcționarea circuitului BE 555 este controlată de un circuit bistabil R6S. Acesta activează etajul
final și tranzistorul de descărcare, fiind comandat de intrările R și/sau S, utilizând comparatoarele „SUS” și
„JOS”. Tensiunea de alimentare este divizată în două tensiuni de referință interne, iar circuitul poate fi
controlat și prin intrarea r, având prioritate față de intrările R și S. Există diverse stări secvențiale ale
circuitului bistabil, care afectează ieșirea și tranzistorul de descărcare.
Monostabil realizat cu BE 555
Configurația de bază a circuitului BE 555 în modul monostabil este ilustrată în Figura
9.3. Funcționarea acestuia este inițiată de un semnal logic "0" la intrarea Pj, determinând
încărcarea condensatorului C1 prin rezistența R1. Durata impulsului de inițiere trebuie să fie
mai mare decât durata ciclului de temporizare al monostabilului. Circuitul prezintă două stări:
una stabilă și cealaltă cu durată determinată.
În starea stabilă, ieșirea circuitului este
la nivelul logic "0", iar tranzistorul de
descărcare este saturat, permitând descărcarea
completă a condensatorului C1. Comenzile R
= 0 și S = 0 mențin circuitul stabil,
conferindu-i o funcție de memorie.
Atunci când tensiunea la intrarea Pj este 0
(Vi < 0,33VCC), comparatorul "JOS"
activează comanda S = 1. Aceasta determină
bascularea circuitului bistabil (Q → 1),
ridicând ieșirea Vo la nivelul logic "1", iar
tranzistorul de descărcare este blocat,
începându-se încărcarea exponențială a
condensatorului C1 prin rezistența R1.

Procesul de încărcare continuă până când

tensiunea pe condensator atinge 0,66VCC. La acest punct, comenzile R = 1 și S = 0 sunt
aplicate circuitului bistabil, determinându-l să basculeze din nou (Q → 0), iar ieșirea scade la
nivelul logic "0", iar tranzistorul de descărcare se saturează din nou.
Acest ciclu de funcționare restabilește starea stabilă a circuitului, pregătindu-l pentru un nou
ciclu de temporizare la primirea unui alt impuls de comandă.

Durata de temporizare a circuitului este independentă de fluctuațiile tensiunii de

alimentare, deoarece condensatorul C1 este încărcat de la 0 la 0,66VCC folosind tensiunea
constantă VCC.

Pentru a asigura o temporizare precisă, este crucial ca curentul de încărcare a

condensatorului C1 să fie de cel puțin 10 ori mai mare decât curentul său de scurgere. În cazul
unui condensator electrolitic cu un curent de scurgere de aproximativ 1A, valoarea maximă a
rezistenței R1 poate fi calculată pentru a permite o temporizare stabilă în funcție de tensiunea
de alimentare.

Pentru o tensiune de alimentare VCC de 15V și un curent de scurgere de 1A, valoarea

maximă a rezistenței R1 este de 495Ω. Utilizarea condensatoarelor de înaltă calitate, cu un
curent de scurgere neglijabil, poate elimina această limitare. Cu toate acestea, trebuie să se
asigure un curent minim de activare pentru intrarea neinversoare a comparatorului "SUS",
care este de 250nA. În acest caz, se
poate calcula valoarea maximă a
rezistenței R1 pentru o tensiune de
alimentare VCC de 15V.

Valoarea minimă a rezistenței R1 trebuie să fie de 1 kohmi pentru a evita deteriorarea

circuitului integrat, deoarece tranzistorul Q25 trebuie să conducă un curent de cel puțin 70mA
atunci când este saturat. Pentru a preveni influența capacităților parazite asupra valorii
condensatorului de temporizare, se recomandă utilizarea unui condensator C1 de cel puțin 50
pF. Este important să nu se proiecteze circuite de temporizare cu o perioadă proprie T mai
mică de 2µs pentru a evita "mascarea" temporizării când durata impulsului de comandă
depășește perioada proprie T. Pentru a asigura compatibilitatea cu familia logică TTL la o
tensiune de alimentare de +5V, se recomandă conectarea unui condensator de 1 nF în paralel
cu ieșirea circuitului BE 555 pentru a preveni "dubla trigherare" la intrarea TTL, cauzată de
oscilațiile de mică amplitudine ce apar la ieșirea temporizatorului în momentul basculării.

Circuit astabil cu BE 555

Circuitul integrat BE 555 are o structură internă care permite construcția unui oscilator
astabil (oscilator de relaxare) ce generează un semnal de ieșire dreptunghiular. O schemă
tipică pentru utilizarea acestuia ca oscilator este prezentată în Figura 9.5.
În starea inițială, condensatorul C1
este descărcat, iar bistabilul este în starea Q
= 1 (U0 = 0), cu tranzistorul de descărcare
blocat. Când tensiunea pe C1 ajunge peste
0,66VCC, bistabilul comută, iar ieșirea U0
devine 1, saturația tranzistorului de
descărcare absorbând curent. Pe măsură ce
tensiunea pe C1 scade sub 0,33VCC,
bistabilul comută din nou, iar U0 rămâne la
1, blocând tranzistorul de descărcare. Acest
ciclu continuă, cu prima perioadă de
funcționare mai lungă din cauza încărcării
lui C1 de la 0V la 0,33VCC. Figura 9.6
ilustrează evoluția temporală a tensiunii pe
C1 și a tensiunii de ieșire.
 Valorile tensiunilor de prag 1/3 VCC și 2/3 VCC pot fi ajustate prin aplicarea unui
curent la terminalul de control, fie pozitiv, fie negativ. Ajustarea acestor valori de prag
influențează direct perioadele Ti și Tp, și, în consecință, modifică perioada de oscilație T.
Această flexibilitate permite utilizarea circuitului în două tipuri principale de aplicații:
oscilator controlat prin tensiune și modulator pentru lățimea impulsului (PWM).

Scheme Practice:

Fig. 9.3. circuit de derivare CR in tensiune, C = 220nF, R = 160k

Fig. 9.3. R1 = 10k, R2 scos

Fig. 9.3. R1 = 100k, R2 scos

Fig. 9.5. R1 = 1k, R2 scos

Fig. 9.5. R1 = 100k, R2 = 10k

Fig. 9.5. R1 = 100k, R2 = 100k

Scheme simulate:

Fig. 9.3. C = 220nF, R = 100k

Fig. 9.3. C = 220nF, R = 160k

Fig. 9.5. R1 = 1k, R2 = 1k

 Fig. 9.5. R1 = 10k, R2 = 1k

Fig. 9.5. R1 = 100k, R2 = 10k

Observații personale
Circuitul BE 555, cunoscut pentru versatilitatea și fiabilitatea sa, este esențial în diverse aplicații datorită capacității
sale de a opera în multiple moduri și de a suporta o gamă variată de tensiuni de alimentare. Cu o compatibilitate extinsă
și peste 100 de scheme de utilizare, este preferat pentru proiectarea temporizatoarelor și oscilatorilor în domeniul
electronic. Funcționând ca monostabil sau astabil, furnizează impulsuri temporizate precise și semnale oscilatorii
continue, adaptându-se nevoilor specifice ale proiectelor fără a compromite performanța sau fiabilitatea.
Întrebări
1.Ce avantaje prezintă utilizarea schemelor de temporizare realizate cu circuitul BE 55?
Utilizarea circuitului NE 555 pentru schemele de temporizare aduce mai multe avantaje, printre care se
numără versatilitatea și eficiența sa. Acest circuit permite realizarea unor intervale precise de timp cu un număr
minim de componente externe. De asemenea, este compatibil cu nivelurile TTL, funcționează într-un interval larg
de tensiuni de alimentare (de la 4.5V la 18V) și suportă curenți de ieșire de până la 200 mA. Aceste caracteristici
îl fac ideal pentru o gamă variată de aplicații și îl plasează printre cele mai versatile circuite integrate, oferind
peste 100 de scheme posibile de utilizare.
2.Apreciați valoarea maximă a rezistenței R1 pentru configurația de monostabil.
Explicații.
Valoarea maximă a rezistenței R1 în configurația de monostabil a circuitului BE 555 este determinată de
necesitatea de a furniza un curent suficient pentru a declanșa corect comparatorul. Cu un curent minim de
declanșare de 250 nA și o tensiune de alimentare de 5V, valoarea maximă a rezistenței R1 este de aproximativ 20
MΩ. Cu toate acestea, în practică, utilizarea unei rezistențe atât de mari poate fi limitată de alți factori, cum ar fi
curentul de fugă al condensatorului. Pentru a evita aceste probleme, este recomandat să se folosească
condensatoare de înaltă calitate și să se mențină valoarea rezistenței R1 sub un prag mai practic și sigur, chiar
dacă acesta este sub 20 MΩ.
3.Care este efectul comenzii ALO?
Când comanda "ALO" este activată, aceasta resetează circuitul timerului BE 555 în
configurația astabilă, oprind procesul de oscilație. Acest lucru determină resetarea internă a
dispozitivului, menținând ieșirea la un nivel logic scăzut, indiferent de stadiul de temporizare în care se
află circuitul. Prin urmare, comanda "ALO" permite utilizatorului să înceapă sau să oprească manual
ciclul de oscilație, oferind control asupra funcționării temporizatorului.
Ijbvghggggfg
4.Proiectați un circuit de întârziere folosind BE 555.

Un circuit de întârziere se bazează pe funcționarea unui timer BE 555 în modul

monostabil pentru a crea un impuls de ieșire cu o durată specifică. Acesta își începe
operațiunea în momentul declanșării, furnizând un semnal de ieșire pentru o perioadă precisă
de timp.
1. Așteptarea: În prima fază, circuitul rămâne într-o stare de așteptare, monitorizând un
semnal de declanșare. În acest timp, ieșirea este la nivel logic scăzut (0V), fiind
pregătită pentru activare.
2. Declanșarea: Atunci când un semnal de declanșare este detectat, provenind de la o
sursă externă, cum ar fi un buton sau un senzor, circuitul intră în faza de declanșare.
Aceasta are loc atunci când semnalul de intrare scade sub 1/3 din tensiunea de
alimentare.
3. Temporizarea: În momentul declanșării, ieșirea comută la un nivel înalt, apropiat de
tensiunea de alimentare (VCC). Începe apoi să cronometreze pentru o perioadă de
timp specificată, determinată de valorile rezistorului și a condensatorului conectate la
timer (T = 1.1 * R * C).
4. Revenirea la Starea Inițială: După expirarea perioadei de timp stabilite, ieșirea
revine la nivelul scăzut, iar circuitul se resetează, revenind în starea inițială de
așteptare pentru un nou semnal de declanșare.
Acest tip de circuit este folosit în diverse aplicații, cum ar fi temporizarea luminilor,
întârzierea semnalelor în sistemele electronice sau stabilizarea timpului înainte de declanșarea
unei acțiuni.

5.Descrieți alte aplicații ale circuitului BE 555 .

1. Timer sau Temporizator: Utilizat pentru crearea întârzierilor de timp fixe sau
ajustabile în sisteme de alarmă, întrerupătoare de timp sau în dispozitive medicale.
2. Oscilator Astabil: Generează semnale pătratice (square wave) folosite în circuite
digitale pentru ceasuri, în jucării și dispozitive audio pentru producerea de tonuri.
3. Oscilator Bistabil: Folosit pentru crearea unui flip-flop simplu în aplicații de
memorie sau schimbare de stare, cum ar fi în telefoane sau echipamente industriale.
4. Debounce pentru Buton: Elimină zgomotele false provenite de la comutatoarele
mecanice sau butoanele, asigurând o singură acțiune de închidere/deschidere.
5. Controlul PWM (Modulare în Lățime de Impuls): Utilizat pentru controlul
intensității luminii LED-urilor, viteza motoarelor sau pentru generarea semnalelor de
 control în sistemele de telecomunicații.
6. Alarme și Senzori: Folosit pentru detectarea prezenței sau în sistemele de securitate
pentru a genera un semnal în cazul detectării unei anumite condiții.
7. Generare de Frecvență Variabilă: Utilizat în radiocomunicații sau instrumente
muzicale electronice pentru schimbarea frecvenței semnalului.
8. Pulse Stretcher: Extinde durata unui impuls scurt pentru a asigura detectarea corectă
de către alte circuite de procesare.
9. Pulse Sequencer: În combinație cu alte circuite 555 sau componente suplimentare,
poate crea secvențe complexe de impulsuri pentru controlul automatizărilor sau
afișajelor luminoase.

Concluzie
În concluzie, circuitul BE 555 reprezintă o componentă fundamentală în domeniul
electronic, fiind recunoscut pentru versatilitatea și eficiența sa în diverse aplicații de
temporizare și oscilații. Capacitatea sa de a opera în moduri multiple și de a suporta o gamă
variată de tensiuni de alimentare îl face extrem de valoros în proiectarea sistemelor
electronice. Fiabilitatea și compatibilitatea sa extinsă îl fac o alegere preferată în rândul
proiectanților, iar versatilitatea sa îi permite să se adapteze nevoilor specifice ale fiecărui
proiect. În concluzie, circuitul BE 555 reprezintă o soluție robustă și eficientă pentru diverse
aplicații electronice.
