ELECTRONICĂ DIGITALĂ

LUCRAREA 8
CIRCUITE BASCULANTE ASTABILE CU TRANZISTOARE

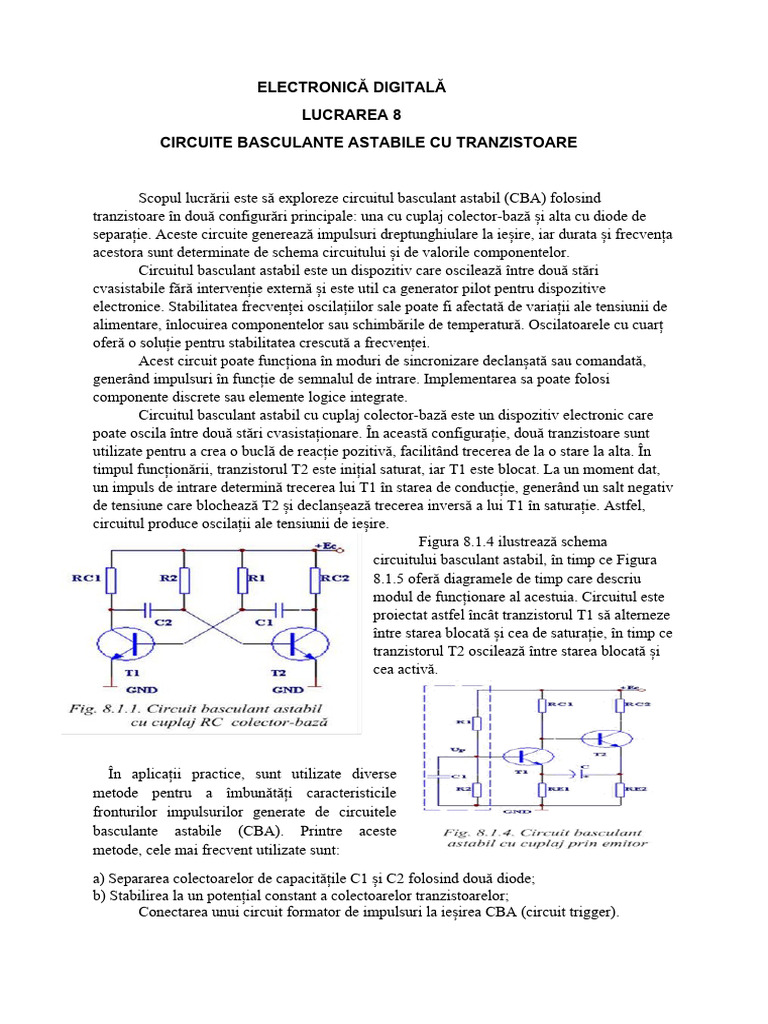

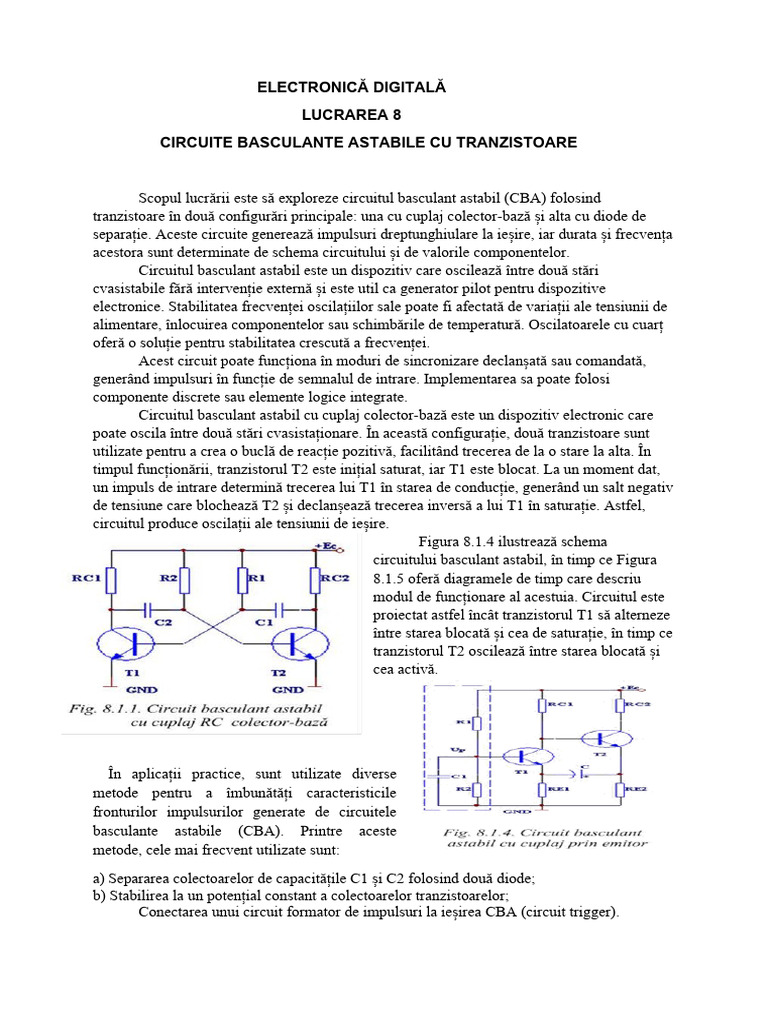

Scopul lucrării este să exploreze circuitul basculant astabil (CBA) folosind

tranzistoare în două configurări principale: una cu cuplaj colector-bază și alta cu diode de
separație. Aceste circuite generează impulsuri dreptunghiulare la ieșire, iar durata și frecvența
acestora sunt determinate de schema circuitului și de valorile componentelor.
Circuitul basculant astabil este un dispozitiv care oscilează între două stări
cvasistabile fără intervenție externă și este util ca generator pilot pentru dispozitive
electronice. Stabilitatea frecvenței oscilațiilor sale poate fi afectată de variații ale tensiunii de
alimentare, înlocuirea componentelor sau schimbările de temperatură. Oscilatoarele cu cuarț
oferă o soluție pentru stabilitatea crescută a frecvenței.
Acest circuit poate funcționa în moduri de sincronizare declanșată sau comandată,
generând impulsuri în funcție de semnalul de intrare. Implementarea sa poate folosi
componente discrete sau elemente logice integrate.
Circuitul basculant astabil cu cuplaj colector-bază este un dispozitiv electronic care
poate oscila între două stări cvasistaționare. În această configurație, două tranzistoare sunt
utilizate pentru a crea o buclă de reacție pozitivă, facilitând trecerea de la o stare la alta. În
timpul funcționării, tranzistorul T2 este inițial saturat, iar T1 este blocat. La un moment dat,
un impuls de intrare determină trecerea lui T1 în starea de conducție, generând un salt negativ
de tensiune care blochează T2 și declanșează trecerea inversă a lui T1 în saturație. Astfel,
circuitul produce oscilații ale tensiunii de ieșire.
Figura 8.1.4 ilustrează schema
circuitului basculant astabil, în timp ce Figura
8.1.5 oferă diagramele de timp care descriu
modul de funcționare al acestuia. Circuitul este
proiectat astfel încât tranzistorul T1 să alterneze
între starea blocată și cea de saturație, în timp ce
tranzistorul T2 oscilează între starea blocată și
cea activă.

În aplicații practice, sunt utilizate diverse

metode pentru a îmbunătăți caracteristicile
fronturilor impulsurilor generate de circuitele
basculante astabile (CBA). Printre aceste
metode, cele mai frecvent utilizate sunt:
a) Separarea colectoarelor de capacitățile C1 și C2 folosind două diode;
b) Stabilirea la un potențial constant a colectoarelor tranzistoarelor;
Conectarea unui circuit formator de impulsuri la ieșirea CBA (circuit trigger).
Rezultate experimentale:

Figura 8.1.1 iesire X1

Figura 8.1.1 iesire X2

Figura 8.1.1 iesire X3

Figura 8.1.1 iesire X4

Figura 8.1.6 iesire X1

Figura 8.1.6 iesire X2

Figura 8.1.6 iesire X3

Figura 8.1.6 iesire X4

Cu diode LED iesire X1

Cu diode LED iesire X2

Cu diode LED iesire X3

 Cu diode LED iesire X4

Cu diode LED cuplat c1b iesire X1

Cu diode LED cuplat c1b iesire X3

Cu diode LED cuplat c1b iesire X1

Cu diode LED cuplat c1b si cb2 iesirea X1

Cu diode LED cuplat c1b si cb2 iesirea X3

Cu diode LED cuplat cb2 iesirea X1

Cu diode LED cuplat cb2 iesirea X3

Scheme simulate:

8.1.1 colector baza

8.1.6 astabil cu diode

Diode puse
Observații
Circuitul basculant astabil este un dispozitiv electronic ce alternează între două stări
cvasistabile fără a necesita intervenția unei acțiuni externe. Acest tip de circuit este utilizat ca
generator pilot într-o varietate de dispozitive electronice.
Stabilitatea frecvenței proprii a oscilațiilor este o cerință principală pentru generatoarele
bazate pe circuitele basculante astabile. Datorită variațiilor de tensiune de alimentare,
înlocuirii componentelor, fluctuațiilor de temperatură și altor factori, stabilitatea frecvenței
proprii a acestor circuite nu este foarte ridicată. Pentru a obține o stabilitate mai mare, se
recurge la utilizarea oscilațiilor cu cristal de cuarț.
Un circuit basculant astabil poate funcționa în modul de sincronizare declanșată sau
comandată. În primul caz, oscilațiile încep cu o fază fixă la fiecare impuls de declanșare, în
timp ce în al doilea caz, generarea impulsurilor este determinată de nivelul logic al semnalului
de intrare.
Schema unui circuit basculant astabil poate fi implementată fie cu componente discrete
(tranzistoare, diode, condensatoare, rezistoare), fie cu elemente logice integrate (TTL, CMOS,
ECL, 12L etc.).
Întrebări
1. Cum poate fi modificată perioada de oscilație? Dar factorul de umplere?
Perioada de oscilație poate fi modificată prin ajustarea valorilor rezistențelor și
condensatoarelor, iar factorul de umplere poate fi modificat prin schimbarea raportului dintre
timpul de conducție și cel de blocare al tranzistoarelor.
2. Cât este tensiunea de alimentare limită inferioară, respectiv superioară și de ce factori
este determinată?
Tensiunea de alimentare limită inferioară este determinată de necesitatea comutării
tranzistoarelor, iar cea superioară este determinată de limitele de tensiune ale componentelor.
3. Ce factori determină frecvența maximă de oscilație? Dar frecvența minimă de
oscilație?
Frecvența maximă de oscilație este influențată de viteza de comutare a tranzistoarelor
și capacitățile parazite, în timp ce frecvența minimă este determinată de valorile maxime ale
rezistențelor și condensatoarelor.
4. Presupunând că este necesară proiectarea unui circuit basculant astabil având o
anumită frecvență de oscilație, care ar fi succesiunea de calcule (etape de proiectare)
necesare? Ce condiții suplimentare trebuie îndeplinite de elementele de circuit?
Pentru a proiecta un circuit basculant astabil cu o anumită frecvență de oscilație, într-o
frază, trebuie să stabilim frecvența dorită, calculăm perioada corespunzătoare, alegem valorile
capacităților și rezistențelor în funcție de aceasta, verificăm dacă elementele de circuit
îndeplinesc cerințele suplimentare și efectuăm simulări și ajustări pentru a obține rezultatele
dorite.
5.Enumerați câteva utilizări posibile ale circuitelor basculante astabile.
Câteva utilizări posibile ale circuitelor basculante astabile includ generatoare de
impulsuri, oscilatoare pentru comunicații, temporizatoare, circuite de flash și jucării
electronice.
 5. Pornind de la exemplul de calcul pentru circuitul basculant astabil cu cuplaj colector-
bază, să se deducă teoretic duratele temporizărilor pentru circuitul basculant astabil cu
cuplaj prin emițător (relațiile (5.1.21) și (5.1.22)).

Concluzie
Circuitul basculant astabil reprezintă o componentă esențială în proiectarea sistemelor
digitale și a aplicațiilor de temporizare. Utilizarea acestui tip de circuit permite generarea
semnalelor periodice sau de temporizare, controlul secvențelor de comutare și implementarea
funcționalităților de decodare și demultiplexare. Cu caracteristicile sale versatile, circuitul
basculant astabil este un instrument puternic în domeniul electronic, oferind soluții flexibile și
eficiente într-o varietate de aplicații.
