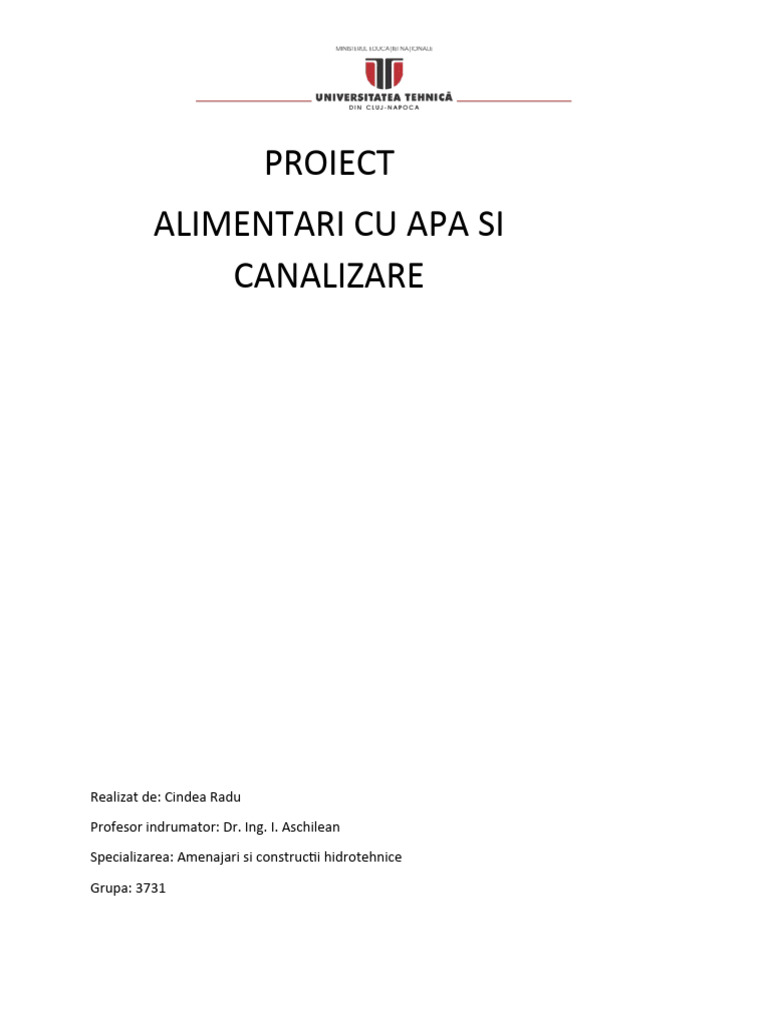

PROIECT

ALIMENTARI CU APA SI
CANALIZARE

Realizat de: Cindea Radu

Profesor indrumator: Dr. Ing. I. Aschilean
Specializarea: Amenajari si constructii hidrotehnice
Grupa: 3731
Cuprins:
1. Tema de proiectare
2. Memoriu tehnic
3. Note de calcul - Calculul cerintei de apa

-Calculul deznisipatorului

-Calculul decantorului

-Calculul filtrelor

-Calculul dezinfectarii apei

-Calculul hidraulic al aductiunilor

[Link] de proiectare
Dimensionarea unei retele de alimentare cu apa pentru 50.000 locuitori.

2. Memoriu tehnic
Se va proiecta o retea de alimentare cu apa pentru o localitate cu un numar de
locuitori= 50 000 de locuitori, unde avem atat zone urbane cat si zone rurale.
Captarea apei se face dintr-un lac natural cu ajutorul unei pompe, deoarece locul
de captare se afla la o cota mai joasa decat cota statiei de tratare. Principii care
stau la baza alegerii sistemului de alimentare si canalizare cu apa:
-Normativ NP 133
-HG 907/2017 -care stabileste documentele minimale ale studiului de
oportunitate , tema de proiectare, studiul de prefezabilitate, studiul de
fezabilitate, proiectul pentru autorizatia de construire , proiectul tehnic (PP), si
proiectul la detaliu de executie (DDE), continutul caietului de sarcini privind
urmarirea in timp a executiei si masurile care se iau dupa ce proiectul nu mai e in
folosinta.
Se calculeaza cerinta de apa conform NP133 si STAS 1343/1-2026 pentru a
cunoaste cantitatea de apa care trebuie sa fie distribuita locuitorilor.
Calculul necesarului de apa pentru combaterea incendiilor se face conform STAS
1478-90, pentru 2 incendii simultane, din STAS 1478-90 TABEL 5 se determina
numarul de jeturi in functiune simultana.
Calculul schemei de alimentare cu apa se face de la dimensionarea conductei de
apa bruta, dimensionare statie de tratare (desnisipator, decantor, filtrare,
clorinare), dimensionare conducta apa tratata, retea de distributie pentru
alimentarea cu apa.
Etapa de deznisipare este prevazuta cu doua deznisipatoare, unul orizontal si unul
vertical.
Decantarea este realizata dintr-un decantor orizontal cu 8 compartimente, cu
urmatoarele caracteristici pentru fiecare compartiment: b=1.375 [m] H=4.57 [m].

Etapa de filtrare este realizata din filtre cu nisip, statia de filtrare este formata din
4 cuve, cu o suprafata de 14,85 m2 pentru fiecare cuva.
Dezinfectarea apei se realizeaza prin butelii de clor. Dimensionarea conductei de
apa tratata, dintre statia de tratare si rezervor se face printr-o conducta DN 300
mm. Sistemul de transport al apei tratate se face gravitational pe o lungime de 10
km, deoarece cota statiei de tratare este mai sus decat cota rezervolui
Calculul pentru nevoi specifice gospodaresti
ZONA 1- ( 60l/om, zi), 0.15 x 50.000= 7500 loc, Ng1= 450.000l/zi

ZONA 2- ( 100l/om, zi), 0.3 x 50.000= 15.000 loc, Ng2=1.500.000l/zi

ZONA 3- (150l/om, zi), 0.55 x 50.000= 27500 loc, Ng3=4.124.000l/zi

TOTAL: NG=6.075.000 l/zi

K1=1,4; K2=1,3; K3=1,1

Calculul necesar de apa pentru consumul public:

1 Aeroport: 1x1000x10=10000l/zi
10 Cladiri de birouri: 10x100x30=30000l/zi
10 Baruri: 10x50x15 + 10x4x40=9100l/zi
3 Cafe baruri: 2x5x25 + 3x60x45=8475l/zi
1 Camping: 1x100x150=15000l/zi
5 Case de odihna: 5x50x200=50000l/zi
2 Casute de odihna: 2x50x100=20000l/zi
6 Centre comerciale: 6x50x30 + 6x20x40=13800l/zi
4 Cluburi: 4x100x250 + 3x10x40 =101200l/zi
3 Complex comercial mall: 3x100x40 + 3x20x1500=102000l/zi
4 cladiri dormitoare comune: 4x400x75=120.000l/zi
5 Hoteluri: 5x150x150 + 5x15x30=114750lzi
1 Inchisoare: 1x300x350 + 1x80x30= 107400l/zi
2 Hoteluri(statiune): 2x80x300=48000l/zi
30 Magazin(mic): 30x100x10+30x6x40=37200l/zi
2 Motel cu bucatarie: 2x40x500=40000l/zi
6 Motel fara bucatarie: 6x40x300=72000l/zi
15 Pensiuni: 15x30x200=90000l/zi
3 Piscine: 3x150x30 + 3x15x45=15.525l/zi
9 Restaurante: 9x16x25=3600l/zi
4 Sali de mese: 4x50x50=10000l/zi
8 Scoli cu internat si cantina: 8x200x300=480000l/zi
8 Scoli cu bufet,sala sport: 8x200x80=128000l/zi
3 Scoli fara bufet si sala sport: 3x200x25=15000l/zi
15 Service auto: 15x40x40 + 15x10x50=31500l/zi
3 Spalatorii: 3x30x2000=180000l/zi
2 Spitale: 2x200x500 + 2x200x30= 212000l/zi
5 Teatre: 5x250x10=12500l/zi
15 Terase: 15x40x50=30000l/zi
1 Teren de tabara: 1x20x75=1500l/zi
2 Tabere de zi: 2x30x50=3000l/zi
5 Zone de interes turistic: 5x50x30=7500l/zi
Debitul total: 2.613.828 l/zi(NP)

Necesarul de apa pentru stropitul spatiilor verzi, stropitul

strazilor

17 % din necesarul pentru nevoile gospodaresti: 0.17x6.075.000=1.032.760l/zi

Necesarul de apa pentru agentii economici

[Link]=0.2 x NG =6.075.000 x 0.2=1.215.000 l/zi

Calculul necesarului de apa pentru combaterea incendiilor

Alegem: Qii=2.5l/s; nj=2; Ti=10 minute; Te=3 ore

Vi=0.6 x n x Qii x Ti + 3.6 x Qie x Te= 300m3

Calculul debit QZIMED,QZIMAX,Qoramax,Qoramed.

Qoramax= 1/1000x1/24 x (450.000x1.4 + 1.500.000l x 1.3 + 4.124.000 x 1.1)=296.51

[Link].= Qoramax/24= 12.35

Qzimed=1/1000 x ( NG)= 1/1000 x 6075000= 6,075 l/s

Qzimax=1/1000 x (450.000x1.4 + 1.500.000l x 1.3 + 4.124.000 x 1.1)= 7116,4 l/s

a= 1
Vcons= a x Te x Qoramax = 1 x 3 x 296.51= 889.53 m3
Vri = Vcons + vi =889.53 + 300 =1189.53 m3
Tri = 24 h
Qri=Vri/Tri x 24=1189,53 m3/zi
Nri=Vri =1189.53l/zi
Calculul cerintei de apa
Ks=1.15; Kp=1
C=kp x ks x(Ng+Np+[Link]+Nri)= 1.15 x 1 x(2613828 + 6075000 + 1.215.000 +
1189.53)= 11.390.770,15 l/zi
C= 11.390.770,15/1000= 11.390,77 m3/zi
C= 11.390,77 / 86400= 0,132 m3/s

Calculul deznisipatorului orizontal

Sectiunea transversala activa: Q=0.132 m3/s; v=0,1 m/s

A=Q/v =1,13 m2

Latimea unui compartiment:

N=2; Hu=1.2m;
B= A / (n x Hu)= 0.47
Alegem B=0.5 m

Lungimea camerei de
deznisipare:
α α=1.6
W=0.02m/s
Hu=1.2m
V=0.1m/s
L= α x hu x (v/w)= 9.6 m
Volumul depunerilor:
A=0.25
Po=100g/m3
T=7 zile
γ γ= 1500Dan/m3

Vd=86400 x (a x p0 x Q x T)/1000 x γ = 1.13 m3

Inaltimea stratului de depuneri:

Hd= Vd/ (N x b x l)= 0.12 m = 12 cm
Hu= 0.1 + 0.15+ 1.2 + 0.12= 1.57 m

Calculul deznisipatorului vertical:

Q= 0.132 m3/s; Va= 0.02m/s; T=2 zile

A= Q/Va=6.6 m2

V= Q x T x 86400= 22809.6 m3

Avcem un volum mare asa ca e necesar sa amplasam mai multe deznisipatoare vertical

Hu=6 m
A= V/Hu= 3801.6 m2
D= 69.57 m
Amplasam 3 deznisipatoare a cate 23 metri.
Calculul decantorului orizontal

Alegem: α= 1.05; hu=4 m; v0=0.003m/s; w0=0.0002m/s

L= α x hu x v0/w0= 63 m
B= Q/ v0 x hu= 11 m
N= 8

B=B/N=11/8 = 1.375m

1.375<7.875<8

Decantarea apei:
Volumul de namol:

T= 3 zile
C= 5%= 0.05
Γnamol= 1050 daN/m3
25% ramane in deznisipatori, iar restul de 75% intra in decantor, dar impunem ca
doar 10% sa fie apa decantata

0.75x100=75
0.1x75= 7.5
75-7.5=67.5

Po=75; Pd=67.5
Vd= 86400 x (Q x T x (p0-pd)/1000 x c x γnamol= 4,88 m3

Inaltimea depunerilor
Hd= Vd/(n x b x L)= 0.007 m

Adancimea totala a decantorului

H= hd+hu+hs+hg= 0.2+0.3+0.07+4= 4.57 m

Calculul decantorului vertical:

U=0.5 mm/s= 0.05m/s
A=q/u= 2.64 m2

Suprafata sectiunii de trecere

U1= 0.02 m/s
A1=q/u1= 6.6 m2
H<6 m Aleg H=5 m
D/H<1.7 D= H x 1.7 = 8.5m
Calculu filtrelor lente

Q= 11.390,77 m3/zi

V= 4 m/s

Viteza filtrelor lente o corelam cu rezultatele obtinute in laborator, referitor la

caracteristicile impuritatilor care se gasesc in apa bruta

S= Q/v= 2847,69 m2

Numarul de compartimente

Vmax= 6 m3/zi
Vnormal= 4m3/zi
N= Vmax/ (Vmax-Vnormal)= 3 compartimente

Verificare: N<(tf-tp)/tp= 1

Suprafata unui compartiment

s=S/N= 949,23 m3

Calculul Filtrelor rapide

Suprafata filtranta necesara

Q= 0.132 x 3600= 475,2 m3/h

V= 8 m/h
S=Q/v= 59,4 m2

Suprafata unei cuve

N= 1/2x √ S = 3.85
Alegem n= 4
s=S/n= 14.85 m2

Filtrarea apei
⋅volum de apa
Q’s= 10 l/s x m2
T’= 20 min

Vapa= S x q’s x t’ x 1/1000=11.88 m3

Volum de aer
Q’’s= 19 l/s x m2
T’’=4 min

Vaer=S x q’’s x t’’ x 1/1000= 4.51 m3

Debite de apa si aer

Qapa= S x q’s= 594 m3/s

Qaer= S x q’’s= 1128,6 m3/s

Sectiunea transversala a jgheaburilor

Nj= 2; vj= 2 m/s (apa de spalare)

Sj= S x q’’s/(1000 x nj x vj)= 0,282 m2

Inaltimea totala a cuvei

Hsd= 0.6 m
Hdr= 0.15 + 0.15= 0.3 m
Hp= 1 m
Ha= 0.5 m
Hg= 0.15 m

H= 2.55 m

Calcul dezinfectare apa

Debitul de clor necesar

D=2.3 gCl/m3
A= 11 g/h

Q=A x 1000/D x 400= 1913043.476l/h

Capacitatea vaselor de preparare

a= 150 mg/l (NP133 tabel 3.17)

n= 3
c= 25% = 0.25
b= 12%= 0.12

V= 24 x Q x a/(1000 x n x b x c)=
V=19008 m3
Calculul conductei de aductiune
Hstatietratare=480m; Hrezervor=390m; Lconducta=10km; P=10mCa; hdisp=10m

Etapa 1
Transformam debitul din m3/s in l/s Q=132 l/s

Etapa 2
Stabilim pierderea de sarcina maxima in functie de lungimea conductei si a diferentei
de nivel

Hstatie- Hrezervor+ h disponibil =100m

Hr= (Hstatie-Hrezervor+hdisponibil)x 10= 1000m
Hd=(Hstatie-Hrezervor)- 10= 80m

Pentru Q=132l/s
Alegem conducta din fonta ductile cu invelis de beton
DM=300
K= 0.1 mm
J=7,586 m/km
V= 1,63 m/s
Jt=L conducta x J=75,68 m
H=hd- Jt= 80- 75.68= 4,32m
Hd= H + 10 m= 14.32 m
