2.

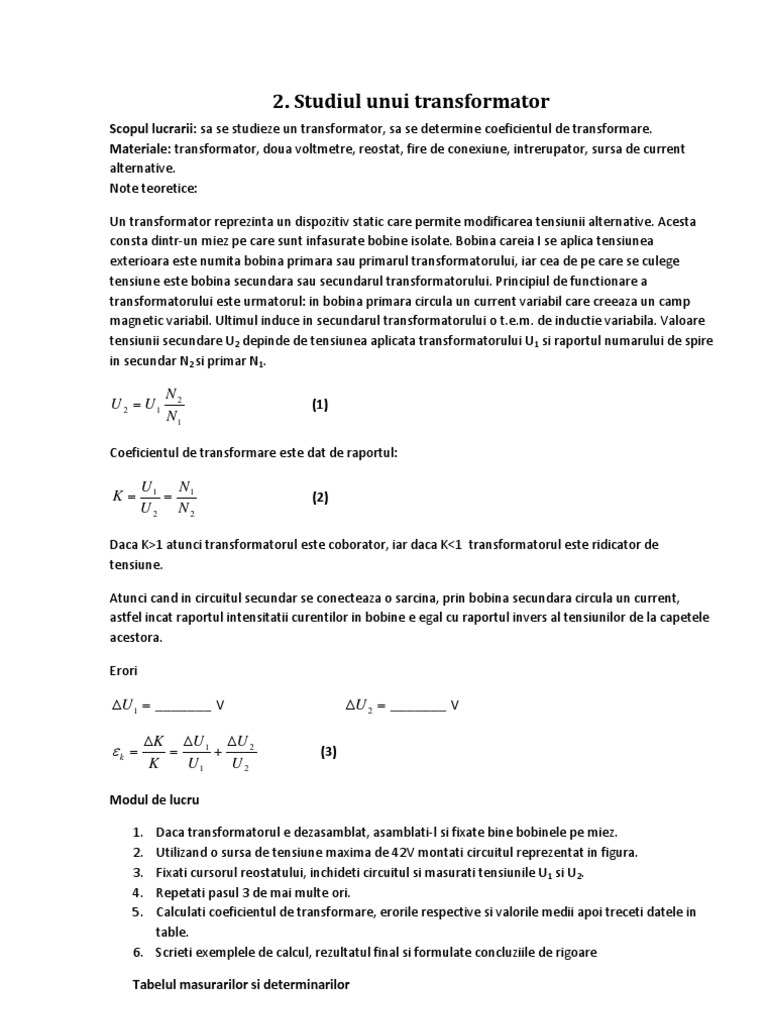

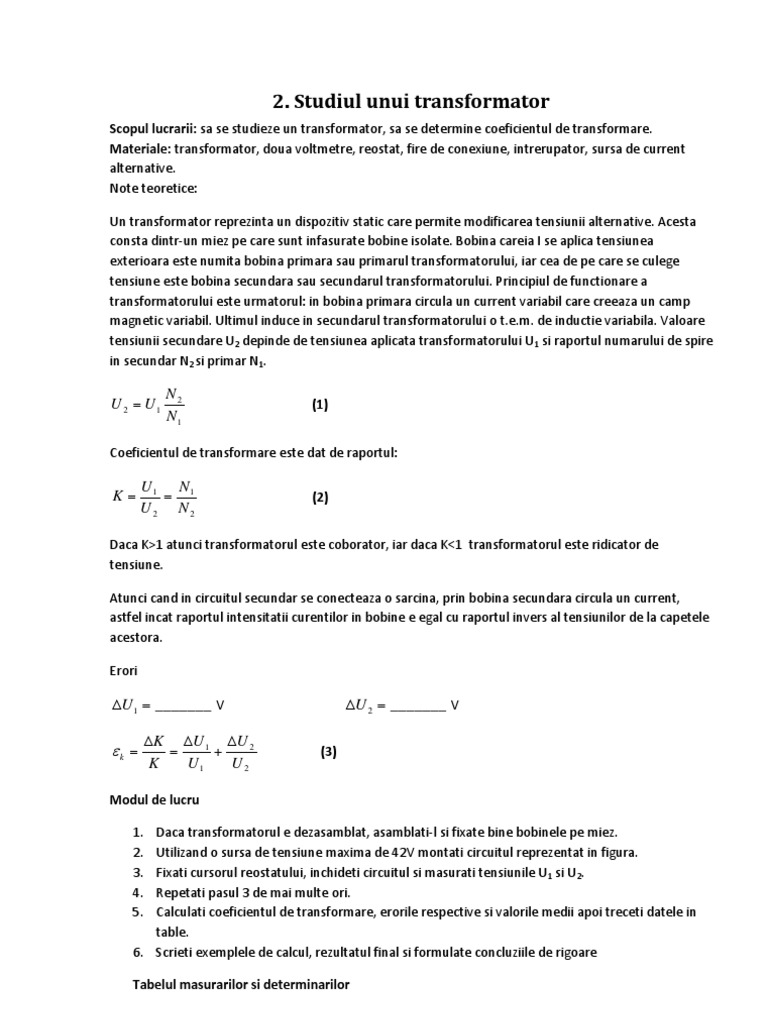

Studiul unui transformator

Scopul lucrarii: sa se studieze un transformator, sa se determine coeficientul de transformare.
Materiale: transformator, doua voltmetre, reostat, fire de conexiune, intrerupator, sursa de current
alternative.
Note teoretice:
Un transformator reprezinta un dispozitiv static care permite modificarea tensiunii alternative. Acesta
consta dintr-un miez pe care sunt infasurate bobine isolate. Bobina careia I se aplica tensiunea
exterioara este numita bobina primara sau primarul transformatorului, iar cea de pe care se culege
tensiune este bobina secundara sau secundarul transformatorului. Principiul de functionare a
transformatorului este urmatorul: in bobina primara circula un current variabil care creeaza un camp
magnetic variabil. Ultimul induce in secundarul transformatorului o t.e.m. de inductie variabila. Valoare
tensiunii secundare U2 depinde de tensiunea aplicata transformatorului U1 si raportul numarului de spire
in secundar N2 si primar N1.

U 2 U1

N2
N1

(1)

Coeficientul de transformare este dat de raportul:

U 1 N1

U2 N2

(2)

Daca K>1 atunci transformatorul este coborator, iar daca K<1 transformatorul este ridicator de
tensiune.
Atunci cand in circuitul secundar se conecteaza o sarcina, prin bobina secundara circula un current,
astfel incat raportul intensitatii curentilor in bobine e egal cu raportul invers al tensiunilor de la capetele
acestora.
Erori

U1 _______ V

K U 1 U 2

K
U1
U2

U 2 _______ V
(3)

Modul de lucru
1.
2.
3.
4.
5.

Daca transformatorul e dezasamblat, asamblati-l si fixate bine bobinele pe miez.

Utilizand o sursa de tensiune maxima de 42V montati circuitul reprezentat in figura.
Fixati cursorul reostatului, inchideti circuitul si masurati tensiunile U1 si U2.
Repetati pasul 3 de mai multe ori.
Calculati coeficientul de transformare, erorile respective si valorile medii apoi treceti datele in
table.
6. Scrieti exemplele de calcul, rezultatul final si formulate concluziile de rigoare
Tabelul masurarilor si determinarilor

Nr.

U1, V

U2, V

1
2
3
4
5
V. medii

Exemple de calcul:
K=

K=

k =
Rezultate finale:
Kmed=(Kmed Kmed)=(________ _________)

kmed =_______%

Concluzii:
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
Intrebari si exercictii:
1. Conectati in circuitul secundar o rezistenta si masurati tensiunea pe secundar. Este aceeasi
valoare ca si in cazul conectarii in gol? De ce?
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
2. Care este relatia dintre intensitatile curentului si coeficientul de transformare?
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
3. Cum pot fi micsorate erorile experimentului?
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
