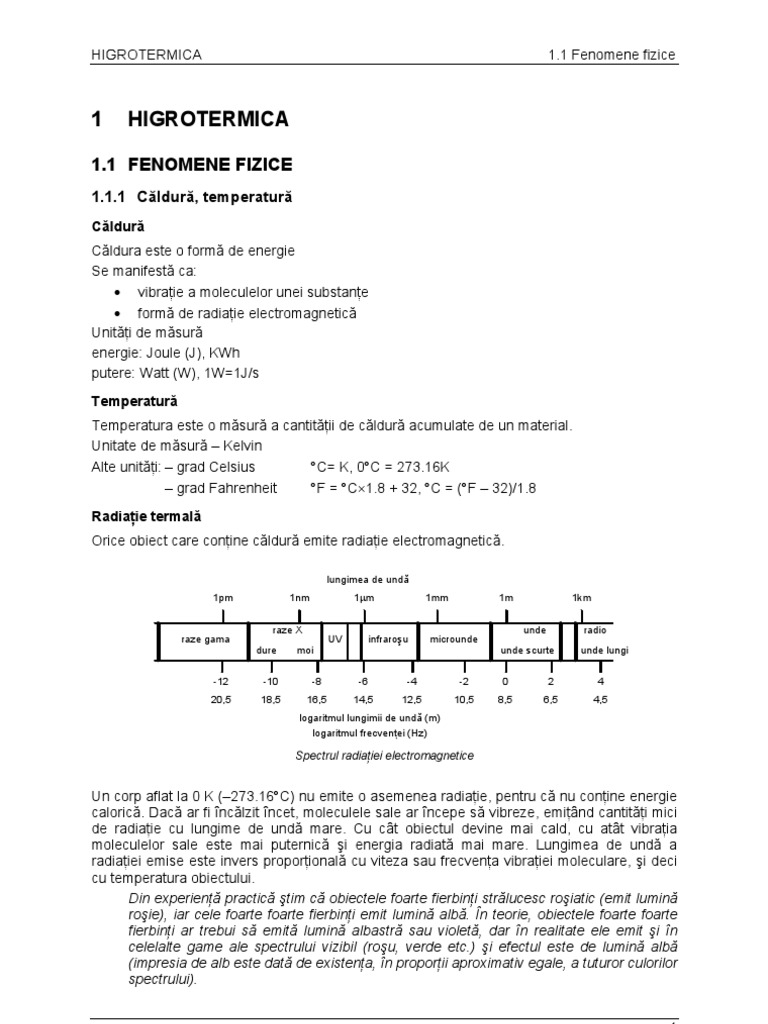

1 Fenomene fizice
1 HIGROTERMICA
lungimea de undă
1pm 1nm 1µm 1mm 1m 1km
-12 -10 -8 -6 -4 -2 0 2 4
20,5 18,5 16,5 14,5 12,5 10,5 8,5 6,5 4,5
logaritmul lungimii de undă (m)
logaritmul frecvenţei (Hz)
1
HIGROTERMICA 1.1 Fenomene fizice
1. Conducţia
Reprezintă transferul termic în masa unui solid sau între două corpuri solide aflate în contact.
Efectul este datorat vibraţiei moleculare, energia transmiţându-se de la o moleculă la alta,
din aproape în aproape, din zona de energie mai înaltă spre zona de energie mai joasă.
Exemple în construcţii:
• între straturile alipite ale unui element de construcţie (de ex. tencuială-cărămidă-
tencuială la un perete sau pardoseală-strat suport-placă de beton-tencuială la un
planşeu)
• între faţa mai caldă şi cea opusă, mai rece, a unui element de construcţie (perete
sau planşeu)
Mărimi şi definiţii:
Coeficientul de conductivitate termică λ – densitatea fluxului termic ce străbate,
perpendicular pe suprafeţe, un element cu feţe plan paralele cu grosimea de 1m când
diferenţa temperaturilor celor două suprafeţe ale sale este de un grad.
λ [W/m⋅K]
λ este o proprietate intrinsecă a materialului şi se găseşte în tabele.
Densitatea fluxului termic q – cantitatea de căldură ce străbate perpendicular un
element cu feţe plan paralele, având grosimea d şi suprafaţa de 1m2, dintr-un material
omogen cu coeficientul de conductivitate termică λ , dacă diferenţa de temperatură
dintre feţele sale este ∆T (=Ti – Te)
λ
q= ∆T [W/m2]
d
Permeabilitatea termică U – raportul între coeficientul de conductivitate termică şi
grosimea elementului respectiv.
λ
U= [W/m2⋅K]
d
Rezistenţa termică (rezistenţa la permeabilitatea termică) R – inversul
permeabilităţii termice
1 d
R= = [m2⋅K/W]
U λ
2
HIGROTERMICA 1.1 Fenomene fizice
2. Convecţia
Reprezintă transferul termic dintre un solid şi un fluid (lichid sau gaz) în mişcare sau între
două fluide în mişcare.
Schimbul de căldură este mai complex decât în cazul conducţiei; diferenţele de temperatură
în interiorul fluidului generează mişcări interne numite curenţi de convecţie. Volumul
fluidului creşte cu temperatura, iar zonele mai calde ale fluidului au masă mai mică decât
cele reci. Prin efectul gravitaţiei, masa mai rece – mai densă – dizlocă masa mai caldă,
făcând-o să urce. Mărimea curenţilor convectivi dintr-un fluid depinde de suprafaţa de
contact cu solidul, de vâscozitatea şi viteza fluidului ca şi de diferenţa de temperatură dintre
fluid şi solid.
În cazul fluidelor se manifestă şi fenomenul de conducţie, dar când fluidul se mişcă,
conducţia este neglijabilă în raport cu convecţia. Dacă mişcarea fluidului este împiedicată,
transmiterea căldurii se face exclusiv prin conducţie.
Exemple:
• între elementele de construcţii (pereţi, planşee) şi aerul din încăperi sau aerul
exterior
• între un strat de aer şi feţele solide care îl delimitează în cadrul unui element
constructiv compus (fereastră dublă, perete cu un strat de aer etc.)
• între suprafaţa elementelor de încălzire şi aerul din încăpere
Mărimi şi definiţii:
Coeficientul de schimb superficial de căldură αc – cantitatea de căldură ce se
schimbă între aer şi un element de construcţie, pe o suprafaţă de contact de 1m2, în
decurs de o oră, la o diferenţă de temperatură de 1 °C
αc, αi, αe [W/m2⋅K]
În cazul suprafeţelor de contact cu aerul interior din clădire se obişnuieşte notaţia αi, iar
pentru suprafeţele exterioare ale clădirii αe.
Densitatea fluxului termic convectiv qc – cantitatea de căldură ce se schimbă între
aer şi un element de construcţie, pe o suprafaţă de contact de 1m2, în decurs de o oră,
dacă temperatura aerului este t şi cea a elementului de construcţie θ
qc = αc ∆t [W/m2]
∆t = t – θ
Rezistenţa la schimb superficial de căldură Rc – inversul valorii coeficientului de
schimb superficial de căldură αc (αi, αe)
1
Rc = [m2⋅K/ W]
αc
Coeficientul de schimb de căldură prin convecţie variază în funcţie de orientarea suprafeţei
(orizontală sau verticală), sensul fluxului termic (mişcarea naturală a aerului poate activa sau
bloca schimbul termic) şi de viteza de mişcare a aerului.
3. Radiaţia
Reprezintă transferul termic efectuat între două corpuri care nu sunt în contact, prin radiaţie
electromagnetică. Schimbul de căldură este influenţat de natura celor două suprafeţe în
discuţie ca şi de poziţia lor relativă.
Densitatea fluxului termic radiant qr – cantitatea de căldură pe care o primeşte 1 m2
de suprafaţă a corpului mai rece de la suprafaţa corpului mai cald, diferenţa de
temperatură fiind ∆T, în decurs de o oră
qr = αr ϕ ∆T [W/m2]
unde
3
HIGROTERMICA 1.1 Fenomene fizice
1.1.3 Umiditate
Dependenţa între umiditate şi căldură, cu efecte asupra construcţiilor şi persoanelor care le
locuiesc, se manifestă în special în raportul dintre vaporii de apă existenţi în atmosferă sau
în porii sau spaţiile din elementele de construcţie şi temperatura care influenţează condensul
sau evaporarea.
Umiditatea aerului
Aerul conţine întotdeauna, indiferent de temperatură, o anumită cantitate de vapori de apă.
Această cantitate depinde de diverşi factori, dar este limitată de temperatura aerului.
Umiditatea de saturaţie – cantitatea maximă de vapori de apă existentă în aer, la o
temperatură dată
Umiditatea relativă – raportul între cantitatea de vapori existentă în aer şi umiditatea
de saturaţie corespunzătoare temperaturii aerului, exprimată în procente faţă de
umiditatea de saturaţie
Umiditatea relativă diferă, în afară de temperatură, după anotimp, starea vremii, destinaţia şi
utilizarea încăperilor, sistemul de încălzire sau de ventilare etc.
Presiunea vaporilor de apă
La volum egal, vaporii de apă sunt mai uşori decât aerul uscat; greutatea unui volum de aer
variază după umiditate, fiind compusă din greutatea aerului uscat + greutatea vaporilor de
apă. Presiunea atmosferică variază deasemenea cu umiditatea, fiind compusă din presiunea
vaporilor de apă plus presiunea aerului uscat. Când umiditatea creşte, presiunea vaporilor
creşte (cantitate mai mare de vapori într-un volum dat), dar presiunea atmosferică scade,
datorită faptului că vaporii de apă – mai uşori – dizlocuiesc un volum de aer uscat, mai greu.
Presiunea parţială a vaporilor pv – presiunea pe care o exercită vaporii de apă
existenţi într-un amestec de gaz (aer), atunci când ocupă singuri, la aceeaşi
temperatură, întreg volumul amestecului.
Presiunile se măsoară în Pa (pascali). O unitate încă utilizată, deşi nu este parte a
Sistemului Internaţional de Unităţi (SI) este mmHg (milimetri coloană de mercur).
Relaţia între aceste unităţi: 1mmHg = 133,322 Pa, 1Pa = 7,5×10–3 mmHg.
Presiunea de saturaţie ps – presiunea vaporilor în condiţii de saturaţie
pv
Umiditatea relativă: ϕ = × 100 [%]
ps
4
HIGROTERMICA 1.1 Fenomene fizice
5
HIGROTERMICA 1.2 Confort
Starea de confort este prin excelenţă o stare subiectivă. Întotdeauna vor exista subiecţi care
să declare o ambianţă confortabilă, în timp ce alţi subiecţi vor declara aceeaşi ambianţă mai
puţin confortabilă sau chiar inconfortabilă. Se încearcă definirea unor parametri obiectivi şi a
unor metode de calcul care să poată duce la estimarea corectă a senzaţiei de confort pentru
un număr cât mai mare de subiecţi.
6
HIGROTERMICA 1.2 Confort
∆Ti max
Grupa
ϕi
Destinaţia clădirii pereţi tavane pardosel
(%)
i
•
Clădiri de locuit, cămine, internate
•
Spitale, policlinici ş.a.
I 60 4,0 3,0 2,0
•
Creşe, grădiniţe
•
Şcoli, licee ş.a.
•
Alte clădiri social-culturale cu regim
II 50 4,5 3,5 2,5
normal de umiditate
• Clădiri social-culturale cu regim
ridicat de umiditate
III 60 6,0 4,5 3,0
• Clădiri de producţie cu regim normal
de umiditate
• Clădiri de producţie cu regim ridicat
IV ≤75 ∆Tr 0,8∆Tr 3,5
de umiditate *
*∆Tr = Ti – θr
O altă cerinţă privind confortul, dar şi igiena, este ca pe suprafaţa elementelor de închidere
să nu se producă condens, în nici un punct. Verificarea acestei condiţii se face prin calculul
7
HIGROTERMICA 1.2 Confort
Indicele PMV se bazează pe bilanţul termic al corpului uman. Omul este în echilibru termic –
şi resimte o stare neutră, de confort – atunci când căldura internă produsă de corp este
egală cu căldura cedată mediului ambiant.
Indicele PMV poate fi determinat prin estimarea sau măsurarea următorilor parametri:
- activitatea umană (producţia de energie metabolică)
- îmbrăcămintea (rezistenţa termică adusă de aceasta)
- temperatura aerului
- temperatura medie radiantă
- viteza relativă a aerului
- presiunea parţială a vaporilor de apă (umiditatea aerului)
Este complet nepractic calculul manual al indicelui PMV, dar acesta se poate determina
rapid prin programe de calculator.
Se urmăreşte obţinerea unui indice PMV cât mai apropiat de 0 pentru fiecare încăpere, în
funcţie de temperatura interioară normată, de valorile temperaturilor superficiale interioare
ale elementelor de construcţie şi de activitatea normală din acea încăpere.
Activitatea metabolică
În scopul determinării indicelui PMV a fost determinat nivelul producţiei de energie
metabolică pentru diferite activităţi.
Unitatea de măsură este W/m2, dar pentru o mai uşoară referire la activitatea umană a fost
definită o unitate de măsură specifică, numită met (de la methabolism), având valoarea
1 met = 58 W/m2.
Valoarea de 1 met corespunde stării de repaus, aşezat.
Energie metabolică
Activitate
W/m2 met
Repaus, culcat 46 0,8
Repaus, aşezat 58 1,0
Activitate uşoară, aşezat (birou,domiciliu, şcoală,
70 1,2
laborator)
Activitate uşoară, în picioare (cumpărături, laborator,
93 1,6
industrie uşoară)
Activitate medie, în picioare (vânzător, activitate
116 2,0
menajeră, activitate de deservire a unei maşini)
Mers pe teren plat, 2 km/h 110 1,9
Mers pe teren plat, 5 km/h 200 3,4
8
HIGROTERMICA 1.2 Confort
9
HIGROTERMICA 1.3 Regim termic staţionar
10
HIGROTERMICA 1.3 Regim termic staţionar
11
HIGROTERMICA 1.3 Regim termic staţionar
două motive: pentru verificarea condiţiei de confort ∆Ti max (conform tabelului de la cap. 1.2.4)
şi pentru a putea verifica apariţia condensului pe suprafeţele elementelor de închidere ale
construcţiei şi a putea interveni pentru îmbunătăţirea alcătuirii.
Temperatura într-un plan j al unui element de construcţie se poate calcula cu relaţia:
∆T
T j = Ti − ( Rsi + Σ R j ) [°C]
R
unde:
Ti – temperatura interioară
∆T – diferenţa dintre temperatura interioară şi cea exterioară
R – rezistenţa termică a elementului de construcţie
Σ Rj – suma rezistenţelor termice ale straturilor cuprinse între faţa interioară şi planul j
Calculul temperaturilor în grosimea unui element de construcţie face parte din calculul mai
complex al difuziei vaporilor de apă.
Cerinţele actuale de confort şi de economisire a energiei impun realizarea unor elemente de
închidere care să asigure rezistenţele termice corectate minime prezentate în tabelul de mai
jos.
Nr. Element de construcţie R’min [m2K/W]
1 Pereţi exteriori (exclusiv suprafeţele vitrate) 1,40
2 Tâmplărie exterioară 0,50
3 Planşee peste ultimul nivel 3,00
4 Planşee peste subsoluri neîncălzite 1,65
5 Pereţi adiacenţi rosturilor închise 1,10
6 Planşee care delimitează clădirea de exterior la partea inferioară
4,50
(bowindouri, ganguri de trecere etc.)
7 Plăci pe sol (peste cota terenului) 4,50
8 Plăci la partea inferioară a demisolurilor sau subsolurilor încălzite 4,80
9 Pereţi exteriori, sub cota terenului, la demisoluri sau subsoluri
2,40
încălzite
12
HIGROTERMICA 1.3 Regim termic staţionar
minimă Rmin = 0,5 m2K/W sau un coeficient de transfer termic maxim Umax = 2 W/m2K.
În normativele [4] şi [9] sunt date informaţii detaliate despre rezistenţele termice ale
ferestrelor şi uşilor curente, ca şi despre modul de calcul simplificat al acestor rezistenţe.
Tabelul următor, extras din [4] şi [9], prezintă rezistenţele termice ale ferestrelor mai des
întâlnite, în funcţie de tipul tâmplăriei, al geamului şi al tratamentului şi gazului de umplere
utilizat.
TOC GEAM RF
material tâmplărie grosime interior exterior gaz umplere
tip geam tratament tip geam aer argon
62 simplu - - 0,19 -
62 dublu - - 0,33 -
simplă
62 dublu low-e - 0,49 0,54
62 dublu - simplu 0,44 -
lemn 84 simplu - simplu 0,39 -
cuplată 94 dublu - simplu 0,53 0,55
94 dublu low-e simplu 0,63 0,68
176 simplu - simplu 0,43 -
dublă 186 dublu - simplu 0,57 0,59
186 dublu low-e simplu 0,68 0,73
62 dublu - - 0,37 0,39
PVC simplă 62 dublu low-e - 0,49 0,54
62 triplu low-e - 0,57 0,64
13
HIGROTERMICA 1.3 Regim termic staţionar
14
HIGROTERMICA 1.3 Regim termic staţionar
TENCUIALA EXT.
TENCUIALA INT.
TENCUIALA EXT.
BETON ARMAT ZIDARIE BCA BETON ARMAT ZIDARIE BCA
1795 1795
1706 1706
1599 1599
1508 1508
1404 1413 1404 1413
1016 1016
716 716
489 489
321 321
206 165 206 165
165 165
140 140
15
HIGROTERMICA 1.3 Regim termic staţionar
mw < mv
mw, cantitatea de vapori de apă ce poate condensa în elementul de construcţie în
perioada rece a anului şi mv, cantitatea de apă care se poate evapora în perioada
caldă, se calculează după o procedură mai complexă, care este expusă pe larg în
normativul specific, C107/6-01.
În cazul în care nu sunt îndeplinite condiţiile de mai sus sunt necesare măsuri de
îmbunătăţire a alcătuirii elementului de construcţie din punct de vedere higrotermic:
- alegerea unor materiale mai eficiente din punct de vedere al difuziei vaporilor
- modificarea ordinii straturilor, dacă au fost prevăzute straturi din materiale puternic
termoizolante şi permeabile la vapori spre interior
- introducerea unei bariere contra vaporilor, pe faţa caldă a termoizolaţiei
16
HIGROTERMICA 1.4 Punţi termice
zidărie
punte cărămidă
zidărie
termică
cărămidă agrafe
punctuală
metalice
termoizolaţie
punte
termică
punte
punctuală
termică zidărie
liniară cărămidă
Punţile termice punctuale pot fi independente (agrafe sau ploturi de legătură) sau pot proveni
din intersecţia a două punţi termice liniare. În general, efectul punţilor termice punctuale
rezultate din intersecţia punţilor liniare se neglijează în calcule.
17
HIGROTERMICA 1.4 Punţi termice
Tsi = 17,6°C
Tsi = 17,6°C
Tsi = 12,5°C
Tsi = 14,0°C
BCA
Tsi = 16,9°C
Tsi = 12,8°C
Efectul punţilor termice, în comparaţie cu elementele de construcţie fără punţi termice, este
modificarea cuantumului fluxului termic, modificarea alurii curbelor izoterme şi scăderea
temperaturii superficiale interioare.
1.4.2 Calcul
În calcule, influenţa punţilor termice se face simţită prin reducerea rezistenţei termice
specifice a alcătuirii, calculată iniţial pentru câmpul curent. Rezistenţa termică specifică
corectată R' se calculează astfel:
R' = r ⋅ R [m2K/W]
unde
1
r=
R ⋅ [∑ (ψ ⋅ l ) + ∑ χ ]
1+
A
18
HIGROTERMICA 1.4 Punţi termice
Se reaminteşte că toate valorile minime necesare pentru rezistenţele termice ale elementelor
de construcţie sunt corectate, adică sunt valorile obţinute după scăderea efectului punţilor
termice.
1.4.3 Exemplu:
Cazul unui perete din blocuri ceramice Porotherm, conform schiţei de mai jos.
38
Conform metodologiei de calcul prezentate anterior (cap. 1.3), rezistenţa termică a peretelui
(inclusiv tencuielile interioare şi exterioare) este R = 1,88 m2K/W.
Înălţimea liberă a încăperii (necesară pentru calculul suprafeţei peretelui): 2,70m.
Pentru a calcula rezistenţa corectată introducem influenţa punţilor termice:
• intersecţie de pereţi cu sâmbure de beton armat
Ψ = 0,05 W/mK; l = 2,7m Ψ⋅l = 0,135
• intersecţie de perete cu centură de beton armat (la partea superioară)
Ψ = 0,13 W/mK; l = 4,25m Ψ⋅l = 0,553
• intersecţie de perete cu centură de beton armat (la partea inferioară)
Ψ = 0,03 W/mK; l = 4,25m Ψ⋅l = 0,128
• tâmplărie dublă (laturile verticale)
Ψ = 0,11 W/mK; l = 1,2m Ψ⋅l = 0,132
• tâmplărie dublă – solbanc
Ψ = 0,06 W/mK; l = 1,5m Ψ⋅l = 0,09
• tâmplărie dublă – buiandrug
Ψ = 0,14 W/mK; l = 1,5m Ψ⋅l = 0,21
19
HIGROTERMICA 1.4 Punţi termice
În cazul zonelor opace ale anvelopei, de cele mai multe ori, limitarea efectelor negative ale
punţilor termice se poate face prin interpunerea unui strat cu conductivitate termică foarte
mică între elementul care creează puntea termică şi exterior.
Exemple:
20
HIGROTERMICA 1.4 Punţi termice
În cazul tâmplăriilor, cea mai bună soluţie din punct de vedere al reducerii efectului punţii
termice ar fi amplasarea la faţa interioară a peretelui. În orice caz, amplasarea la faţa
exterioară este cea mai defavorabilă şi trebuie evitată.
14,5°C Ti = 20°C
12,5°C
9,5°C
Te = –15°C
De asemenea, trebuie evitată utilizarea profilelor metalice de tâmplărie fără rupere de punte
termică.
21
HIGROTERMICA 1.5 Coeficientul global G
22
HIGROTERMICA 1.5 Coeficientul global G
23
HIGROTERMICA 1.6 Regim termic nestaţionar
Indice al inerţiei termice (D): produsul dintre rezistenţa la permeabilitate termică (R) şi
coeficientul de asimilare termică al materialului (s)
D=R·s
Din punt de vedere al exigenţelor de stabilitate termică, clădirile se pot clasifica în trei grupe:
- grupa „a” – clădiri pentru ocrotirea sănătăţii (spitale, policlinici, dispensare, sanatorii) şi
hoteluri de 4 şi 5 stele
- grupa „b” – clădiri de locuit; hoteluri de 3 stele şi mai puţin; cămine, internate; şcoli,
grădiniţe, licee; clădiri administrative şi de birouri; săli de audiţie publică; biblioteci,
muzee, expoziţii; cluburi, teatre, cinematografe; magazine; restaurante, cantine, baruri;
săli de aşteptare în gări, autogări, porturi, aeroporturi; săli de gimnastică şi sport
- grupa „c” – clădiri cu ocupare temporară (case de vacanţă, clădiri sociale ale societăţilor
comerciale), clădiri cu caracter provizoriu
Pentru clădirile din grupa „a” este obligatoriu calculul la stabilitate termică şi încadrarea în
nivelurile de performanţă specifice.
Pentru clădirile din grupa „b” care îndeplinesc simultan toate condiţiile următoare, ca şi
pentru clădirile din grupa „c” nu este necesar calculul la stabilitate termică:
- rezistenţe termice corectate mai mari decât limitele minime necesare
- masa specifică a zonei opace, în câmp curent, a peretelui exterior ≥ 100 kg/m2
- masa specifică a planşeului de terasă ≥ 300 kg/m2
- masa specifică a planşeelor intermediare ≥ 200 kg/m2
- gradul de vitrare al închiderilor exterioare
Af
v= ≤ 0,35
Ap + A f
unde
24
HIGROTERMICA 1.6 Regim termic nestaţionar
Af – aria vitrată
Ap – aria totală a peretelui (parte opacă şi parte vitrată)
- indicele inerţiei termice, D, depăşeşte valorile de mai jos:
• pentru zona opacă a peretelui exterior D≥3
• pentru planşeul terasă D ≥ 3,5
• pentru planşeul de pod D ≥ 2,5
Pentru clădirile din grupa „b” care nu îndeplinesc oricare din condiţiile de mai sus este
obligatorie verificarea stabilităţii termice a încăperilor.
Calculul complet la stabilitate termică, chiar şi folosind metode operative, este laborios şi nu
este la îndemâna arhitectului. Informaţii detaliate despre nivelurile de performanţă şi
metodele de calcul se găsesc în normativul specific.
25
HIGROTERMICA 1.6 Regim termic nestaţionar
26
