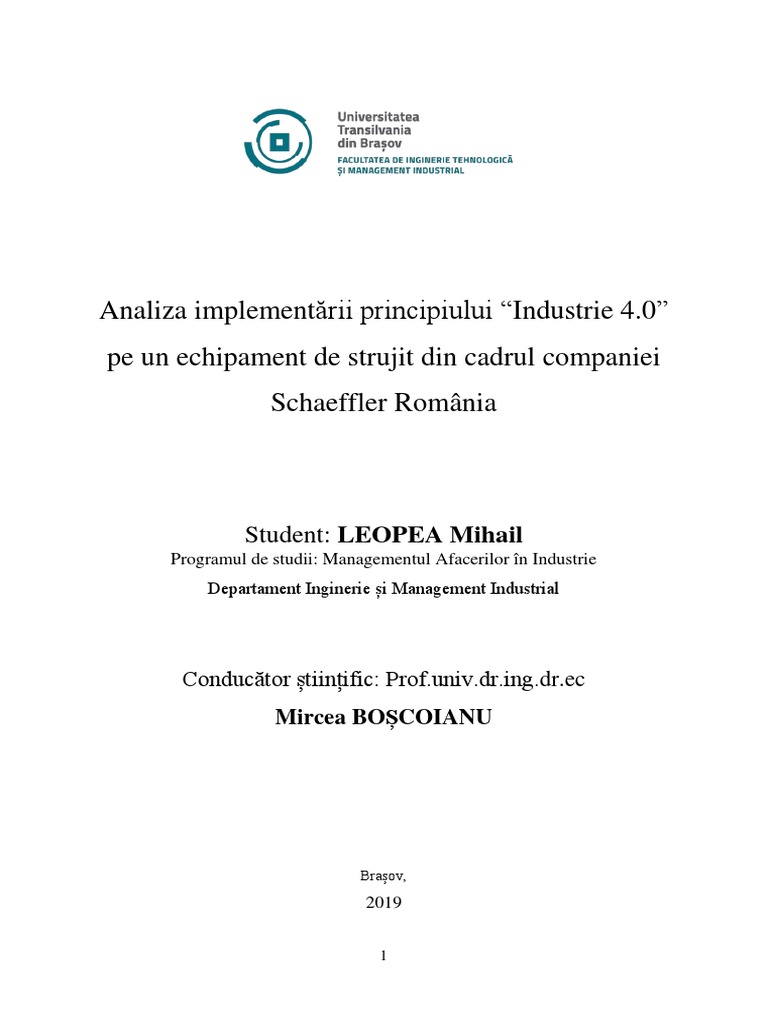

0”
pe un echipament de strujit din cadrul companiei
Schaeffler România
Brașov,
2019
1
Cuprins
1. Introducere .......................................................................................................................... 3
1.1. Industrie 4.0 ................................................................................................................. 3
1.2. Necesitate Industrie 4.0 ............................................................................................... 3
1.3. Importanță Industrie 4.0 .............................................................................................. 3
1.4. Beneficii Industrie 4.0 ................................................................................................. 3
1.5. Fabrica digitală ............................................................................................................ 4
2. Obiective propuse ............................................................................................................... 5
3. Stadiul actual al cercetării................................................................................................... 6
4. Studiu de caz ....................................................................................................................... 7
4.1. Simularea apariției unei probleme în procesul productiv............................................ 7
4.2. Analiza mentenanței preventive aplicate................................................................... 13
5. Analiza funcţională a unui echipament de producţie. Descompunerea echipamentului în
subansambluri, identificarea funcţiilor subansamblurilor şi a elementelor componente.
Implementarea mentenanței predictive pe subansamblu; “Industrie 4.0” ............................... 19
5.1. Alegerea echipamentului de analizat......................................................................... 19
5.2. Implementarea mentenanței predictive ..................................................................... 21
6. Concluzii........................................................................................................................... 23
7. Direcții vitoare de cercetare .............................................................................................. 24
8. Biobliografie ..................................................................................................................... 26
2
1. Introducere
1.1. Industrie 4.0
Este o transformare semnificativă a întregii producții industriale prin unificarea
tehnologiilor digitale și a internetului cu industria convențională. Părerile sunt împărțite în
privința folosirii termenilor de revoluție sau evoluție.
TIMP: Fiecare angajat devine mai eficient când lucrează într-un proces optimizat. Inginerii
petrec 31% din orele de lucru căutând informații, timp care poate fi folosit pentru activități care
produc valoare.
COST: Prezintă datele precise în contextul corect și formatul necesar, pentru a lua decizii
informate. Informațiile greșite și deciziile eronate luate în baza acestora costă firmele 25% din
venit.
3
FLEXIBILITATE: Creează sisteme flexibile pregătite pentru schimbare și gata pentru noi
oportunități. Numai 36% dintre companii sunt pregătite să optimizeze procesele pe baza
analizei datelor.
INTEGRARE: Fabricația digitală presupune dezvoltarea simultană a produsului și procesului
de producție. Companiile reduc cu 80% timpul cu întreruperile producției, dacă folosesc
validarea digitală.
4
2. Obiective propuse
- Înțelegerea termenului “Industrie 4.0”
5
3. Stadiul actual al cercetării
Companiile care și-au propus să ocupe primul loc în productivitate și care au înțeles că
reducerea la zero a downtime-ului nu mai este demult un secret pentru succes au făcut deja
primii pași către digitalizarea producției, către integrarea sistemelor cibernetice cu cele fizice
într-un unic univers digital pentru controlul și interconectarea proceselor de producție, utilizând
tehnologii Industry 4.0.
6
4. Studiu de caz
4.1. Simularea apariției unei probleme în procesul productiv
În cazul apariției unei probleme în cadrul căreia va trebui să se ia o decizie, este necesar să
se cunoască o persoană responsabilă de acest lucru, dar care trebuie să îndeplinească anumite
condiții, cum ar fi: cunoștințe tehnice foarte bune, să cunoască procesul în care a apărut
problema etc.
Decident:
- Manager de proiect
Astfel într-un mod mult mai concis și ușor explicat, problema alături de variantele de
rezolvare a acesteia se rezumă la:
Mașina de strunjit, fig.1, nu poate atinge performanța maximă datorită unor factori ce vor trebui
identificați. Se află cauza radăcină a apariției problemei, se efectueaza o listă cu potențiale
soluții urmând ca după aceea să aibă loc intervenția pentru rezolvarea problemei.
7
Figură 4.1-Mașină de strunjit Pittler 1250
Se definește situația actuală pentru a avea un punct de plecare, respectiv factorii țintă
asupra carora va trebui acționat.
8
Figură 4.3- Analiza Ishykawa pentru determinarea cauzei rădăcină
S-au luat în considerare 6 factori care pot influența performanța mașinii, aceștia fiind:
mașina, materialul, mediul,omul, metoda și măsurătorile.
Pentru fiecare dintre acești factori s-au definit câteva acțiuni pe care aceștia le fac, dar
care nu aduc plus valoare sau nu aduc destul pentru a crește eficacitatea mașinii.
Pentru fiecare acțiune s-a pus întrebarea “De ce?” de 5 ori pentru a descoperi cat mai
multe cauze pentru care are loc , iar la final răspunsul ultimului “De ce?” a fost punctat cu un
nr de la 1 la 5 de fiecare dintre participanții la analiză.
Acțiunile cu cele mai multe puncte incriminează factorul din care face parte și astfel se
obțin cauzele cele mai influențative în eficacitatea mașinii, acestea fiind: Mașina, Omul și
Materialul.
Ca și concluzie a acestui capitol, s-a definit o zonă de activitate, s-a gasit o problemă ce
necesită intervenție, aceasta fiind performanța scăzută a mașinii, iar pentru această problemă
s-au gasit cu ajutorul analizei Ishikawa, cauzele rădăcină.
9
Figură 4.4-Situație raportări pe luna martie
10
Figură 4.6-Evoluție indicatori pe martie și aprilie
11
Figură 4.8-Analiza timpilor de producție
12
4.2. Analiza mentenanței preventive aplicate
Se alege utilajul Pittler 1250 (utilaj de strunjit). Pentru acest utilaj se vor prezenta în
continuare instrucțiunile de întreținere conform TPM.
I. INTRODUCERE
Instructiunea de intretinere preventiva zilnica face parte din procedura de intretinere preventiva
a utilajelor.
II. DESCRIERE
1. Definirea responsabilitatilor
Responsabil cu executia operatiilor : operatorul utilajului
Responsabil cu urmarirea procedurii : Teamleiter productie
Responsabil remediere neconformitati : personalul de intretinere
Instructiuni de intretinere
Ce Cum Ilustrare
13
Ce Cum Ilustrare
III. OBSERVATII
ATENTIE!
In momentul verificarilor de orice natura se va avea in vedere si starea generala a masinii :
etanseitate, starea elementelor fixe si mobile, zgomote anormale, vibratii, temperaturi etc.
La curatenie nu se foloseste aerul comprimat deoarece impuritatile suflate intra in lagare si sub
protectii, ceea ce duce la o uzura marita.
Nu se indeparteaza spanul direct cu mana.
14
In cazul constatarii unor neconformitati, masina va fi lasata in pozitia oprit si se va anunta
departamentul de intretinere.
Prin verificari vizuale frecvente, efectuate de catre personalul operator, trebuie indepartate
imediat depunerile de praf si mizerie.
Completarea cu ulei are voie sa se realizeze numai cu masina oprita.
Locurile de ungere trebuie bine curatate inainte de efectuarea ungerii.
Trebuie urmarit ca dulapurile electrice sa ramana inchise in timpul functionarii normale.
INTRODUCERE
DESCRIERE
1. Definirea responsabilitatilor
Responsabil cu executia operatiilor : operatorul utilajului
Responsabil cu urmarirea procedurii : Teamleiter productie
Responsabil remediere neconformitati : personalul de intretinere
Instructiuni de intretinere
Ce Cum Ilustratie
15
Ce Cum Ilustratie
Ce Cum Ilustratie
III.OBSERVATII
ATENTIE!
In momentul verificarilor de orice natura se va avea in vedere si starea generala a masinii :
etanseitate, starea elementelor fixe si mobile, zgomote anormale, vibratii, temperaturi etc.
La curatenie nu se foloseste aerul comprimat deoarece impuritatile suflate intra in lagare si sub
protectii, ceea ce duce la o uzura marita.
16
Nu se indeparteaza spanul direct cu mana.
In cazul constatarii unor neconformitati, masina va fi lasata in pozitia oprit si se va anunta
departamentul de intretinere.
Prin verificari vizuale frecvente, efectuate de catre personalul operator, trebuie indepartate
imediat depunerile de praf si mizerie.
Completarea cu ulei are voie sa se realizeze numai cu masina oprita.
Locurile de ungere trebuie bine curatate inainte de efectuarea ungerii.
Trebuie urmarit ca dulapurile electrice sa ramana inchise in timpul functionarii normale.
IV. ANEXA
Evidenţa efectuarii verificarilor saptamanale se face prin completarea tabelului “Lista de
verificari saptamanale” – vezi anexa.
In tabelul “Lista verificari saptamanale” operatiile efectuate se înregistreaza astfel:
X – daca in urma verificarii totul este OK.
C – daca a fost nevoie de mici interventii la nivel de operator (completare, curatare etc.).
IN – daca in urma inspectiei s-au constatat defectiuni si a fost anuntat departamentul de
Intretinere.
La inceputul fiecarei luni, responsabilul din cadrul segmentului de producţie afiseaza la
fiecare post de lucru “Lista de verificari saptamanale”, urmand ca la sfarsitul lunii sa verifice
completarea listei si sa o inlocuiasca cu alta pentru luna urmatoare.
Listele de verificari saptamanale completate sunt arhivate in segmentul de productie
conform cerintelor de client si a procedurii de grup P 170135.
V. MODIFICARI
Modificarile efectuate fata de versiunea “B” sunt marcate cu verde
IV. ANEXA
Evidenţa efectuarii verificarilor zilnice se face prin completarea tabelului “Lista de verificari
zilnice” – vezi anexa.
In tabelul “Lista verificari zilnice” operatiile efectuate se înregistreaza astfel:
X – daca in urma verificarii totul este OK.
C – daca a fost nevoie de mici interventii la nivel de operator (completare, curatare etc.).
IN – daca in urma inspectiei s-au constatat defectiuni si a fost anuntat departamentul de
Intretinere.
La inceputul fiecarei, luni responsabilul din cadrul segmentului de productie afişeaza la
fiecare post de lucru “Lista de verificari zilnice”, urmand ca la sfarsitul lunii sa verifice
completarea listei si sa o inlocuiasca cu alta pentru luna urmatoare.
Listele de verificari zilnice completate sunt arhivate in segmentul de productie conform
cerintelor de client si a procedurii de grup P170135.
V. MODIFICARI
Modificarile efectuate fata de versiunea “B” sunt marcate cu verde
la cap. II.2 Descriere. Instructiuni de intretinere eliminare texte la pct. (1), (2),
(3) si (5) si eliminare pct.referitor la Bazinul de colectare emulsie
17
În aceste instrucțiuni se descriu responsabilii și activitățile de întreținere ce au loc la
utilaj, însoțite de imagini și explicații pentru a ușura activitatea responsabililor, dar și pentru
diminuarea posibilității de a efectua greșit mentenanța.
18
5. Analiza funcţională a unui echipament de producţie.
Descompunerea echipamentului în subansambluri,
identificarea funcţiilor subansamblurilor şi a elementelor
componente. Implementarea mentenanței predictive pe
subansamblu; “Industrie 4.0”
Descrierea echipamentului
Utilajul Pittler 1250 este un strung vertical care poate prelucra piese de revoluție cu un
diametru maxim de 1250 mm. Acest utilaj este prevăzut cu două platouri magnetice și două
revolvere, fiecare putând deține până la șase scule așchietoare.
19
Electrice:
- Sistemul de alimentare electrică
- Motoare electrice
- Panou electric
Pneumatice:
- Sistemul de aer comprimat
20
Această mișcare de rotație este controlată de către calculatorul mașinii și desigur este
implementată într-un program, fiind diferită pentru orice operație.
Transmisiile prin curele sunt transmisii mecanice, care realizează transmiterea mişcării de
rotaţie şi a sarcinii, de la o roată motoare la una sau mai multe roţi conduse, prin intermediul
unui element flexibil, fără sfârşit, numit curea. Transmiterea sarcinii se realizează prin
contactul direct dintre dinţii curelei şi cei ai roţii. O transmisie prin curele se compune din roţile
de curea – conducătoare 1 şi condusă 2 – elementul de legătură (cureaua). Forţa necesară de
apăsare a curelei pe roţile de curea se realizează la montaj, prin întinderea (deformarea elastică)
curelei. Comparativ cu celelalte transmisii mecanice, transmisiile prin curele prezintă o serie
de avantaje: se montează şi se întreţin uşor; funcţionează fără zgomot; amortizează şocurile şi
vibraţiile; necesită precizie de execuţie şi montaj relativ reduse; costurile de fabricaţie sunt
reduse; transmit sarcina la distanţe relativ mari între arbori; permit antrenarea simultană a mai
multor arbori; funcţionează la viteze mari; asigură protecţia împotriva suprasarcinilor.
Principalele dezavantaje ale transmisiilor prin curele dinţate sunt legate atât de tehnologia de
execuţie, mai pretenţioasă, atât a roţilor de curea dinţate cât şi a curelelor, cât şi de costurile
montajului.
Funcţiile subansamblului platou- curea- arbore motor:
- Asigură mișcarea de rotație a piesei
- Asigură fixarea piesei și stabilitatea în timpul strunjirii
- Asigura planeitatea piesei
21
5.3 Modul de montare al senzorilor
22
6. Concluzii
-S-a demarat un proiect de investiții, în care s-au calculat costurile cu produsele necesare
punerii în funcțiune a sistemului de raportare;
-S-a monitorizat mașina și s-au colectat date;
-S-au comparat date colectate anterior cu datele actuale în vederea eficienței soluției adoptate
și implementate.
-S-au folosit metodele de aflare a cauzei radacină Ishykawa și 3x5 De ce.
Avantaje
– Indreptăm atenţia către o problemă anume.
– Îndreptăm atenţia echipei asupra cauzelor, şi nu a simptomelor.
– Înfăţişăm grafic diferitele teorii despre cauzelecare ar putea sta la baza unei
probleme.
– Arătăm legăturile dintre factorii diverşi, care influenţează o problemă.
– Descoperim legăturile importante dintre diferite variabile şi posibile cauze.
– Înţelegem mai bine cum funcţionează procesul respectiv.
Dezavantaje
– Nu există posibilitatea de a verifica diagrama în ordine inversă;
– Diagrama poate fi considerabil complicată, ceea ce face mai dificilă
perceperea acesteia și posibilitatea de a construi concluzii logice.
Limite
-S-a analizat tipul de mentenanță utilzat pentru utilaj și s-a încercat implementarea mentenanței
predictive care sta la baza principiului “Industrie 4.0”
-S-a implemenat un sistem de senzori pe un subansamblu al utilajului, senzori care citesc
vibrațiile și temperatura, urmând ca acestea să indice dacă este ceva în neregulă.
23
7. Direcții vitoare de cercetare
24
Există oportunități semnificative de dezvoltare pentru România în contextul Industry 4.0.
Direcția în care merge industria este foarte clară. Managementul și securitatea datelor vor fi
probleme cheie de rezolvat. Pentru a realiza adevăratul potențial Industry 4.0, companiile
trebuie să planifice transformarea digitală. Producătorii trebuie să înceapă astăzi căutarea și
formarea celor mai bune talente cu competențe digitale și să elaboreze un plan clar despre cum
va arăta fabrica digitală.
25
8. Biobliografie
1. IN ISB 00771 –Instrucțiuni de lucru
2. https://www.listafirme.ro/schaeffler-romania-srl-14882941/
3. Îmbunătățire TEEP engpass, linia 3, nr 128/2018
4. https://www.ttonline.ro/revista/t-t-plus/industry-4-0-in-romania
5. http://www.emte.siculorum.ro/~meszarossandor/MinosegmenedzsmentVizsgara/Fish
bone_diagram_RO_.pdf
6. https://olnafu.ru/formare/206935-diagrama-lui-ishikawa-pe-exemplul-unei.html
7. https://emctm.ro/training/total-productive-maintenance/
8. https://www.google.com/search?q=pittler+1250&source=lnms&tbm=isch&sa=X&ve
d=0ahUKEwjgpv35p6LgAhXEy4UKHeHVC_sQ_AUIDigB&biw=1366&bih=626#i
mgrc=06EBn27XzIxxZM:
9. http://www.leanblog.ro/wp/instrumente-lean/instrumente-lean/instrumente-de-
analiza/metoda-5-de-ce/
10. https://smarternext.com/ro/2016/05/09/industry-4-0-romania/
26
