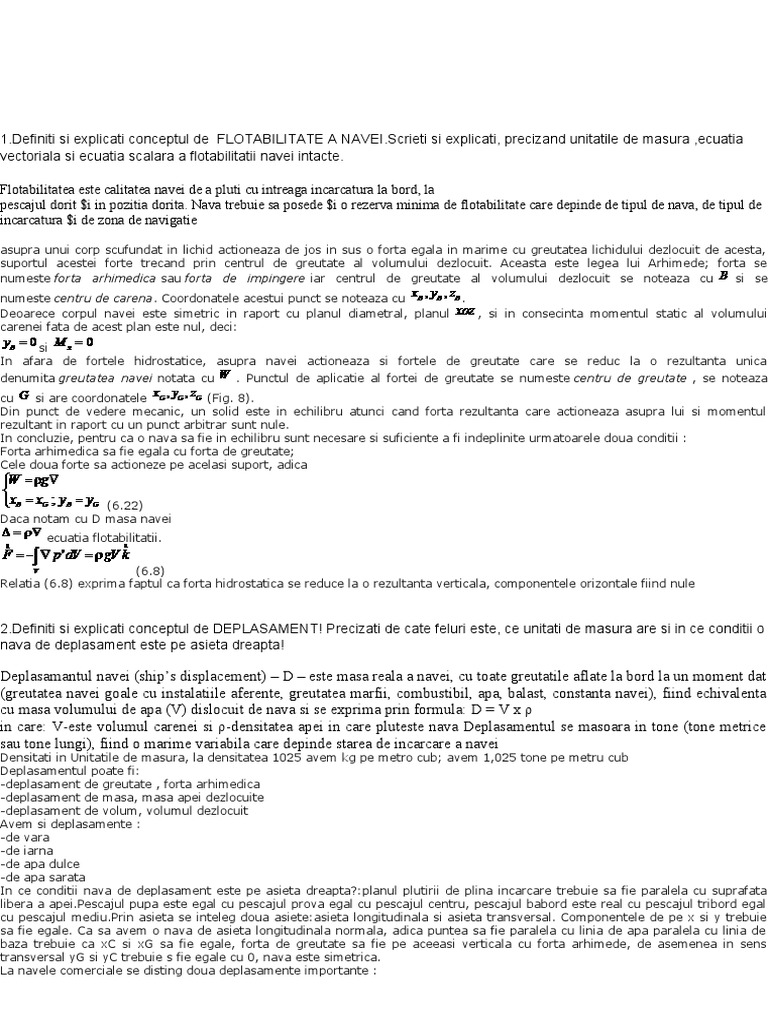

asupra unui corp scufundat in lichid actioneaza de jos in sus o forta egala in marime cu greutatea lichidului dezlocuit de acesta,
suportul acestei forte trecand prin centrul de greutate al volumului dezlocuit. Aceasta este legea lui Arhimede; forta se
numeste forta arhimedica sau forta de impingere iar centrul de greutate al volumului dezlocuit se noteaza cu si se
numeste centru de carena. Coordonatele acestui punct se noteaza cu .
Deoarece corpul navei este simetric in raport cu planul diametral, planul , si in consecinta momentul static al volumului
carenei fata de acest plan este nul, deci:
si
In afara de fortele hidrostatice, asupra navei actioneaza si fortele de greutate care se reduc la o rezultanta unica
denumita greutatea navei notata cu . Punctul de aplicatie al fortei de greutate se numeste centru de greutate , se noteaza
cu si are coordonatele (Fig. 8).
Din punct de vedere mecanic, un solid este in echilibru atunci cand forta rezultanta care actioneaza asupra lui si momentul
rezultant in raport cu un punct arbitrar sunt nule.
In concluzie, pentru ca o nava sa fie in echilibru sunt necesare si suficiente a fi indeplinite urmatoarele doua conditii :
Forta arhimedica sa fie egala cu forta de greutate;
Cele doua forte sa actioneze pe acelasi suport, adica
(6.22)
Daca notam cu D masa navei
ecuatia flotabilitatii.
(6.8)
Relatia (6.8) exprima faptul ca forta hidrostatica se reduce la o rezultanta verticala, componentele orizontale fiind nule
2.Definiti si explicati conceptul de DEPLASAMENT! Precizati de cate feluri este, ce unitati de masura are si in ce conditii o
nava de deplasament este pe asieta dreapta!
Deplasamantul navei (ship’s displacement) – D – este masa reala a navei, cu toate greutatile aflate la bord la un moment dat
(greutatea navei goale cu instalatiile aferente, greutatea marfii, combustibil, apa, balast, constanta navei), fiind echivalenta
cu masa volumului de apa (V) dislocuit de nava si se exprima prin formula: D = V x ρ
in care: V-este volumul carenei si ρ-densitatea apei in care pluteste nava Deplasamentul se masoara in tone (tone metrice
sau tone lungi), fiind o marime variabila care depinde starea de incarcare a navei
Densitati in Unitatile de masura, la densitatea 1025 avem kg pe metro cub; avem 1,025 tone pe metru cub
Deplasamentul poate fi:
-deplasament de greutate , forta arhimedica
-deplasament de masa, masa apei dezlocuite
-deplasament de volum, volumul dezlocuit
Avem si deplasamente :
-de vara
-de iarna
-de apa dulce
-de apa sarata
In ce conditii nava de deplasament este pe asieta dreapta?:planul plutirii de plina incarcare trebuie sa fie paralela cu suprafata
libera a apei.Pescajul pupa este egal cu pescajul prova egal cu pescajul centru, pescajul babord este real cu pescajul tribord egal
cu pescajul mediu.Prin asieta se inteleg doua asiete:asieta longitudinala si asieta transversal. Componentele de pe x si y trebuie
sa fie egale. Ca sa avem o nava de asieta longitudinala normala, adica puntea sa fie paralela cu linia de apa paralela cu linia de
baza trebuie ca xC si xG sa fie egale, forta de greutate sa fie pe aceeasi verticala cu forta arhimede, de asemenea in sens
transversal yG si yC trebuie s fie egale cu 0, nava este simetrica.
La navele comerciale se disting doua deplasamente importante :
. Deplasamantul navei goale (light displacement) – Do - reprezinta greutatea navei la iesirea din santierul constructor, insa
fara rezerve de combustibil,apa ,ulei ,echipaj , provizii etc. Este o marime constanta calculata de santierul constructor.
Deplasamentul de plina incarcare (full load displacement) – Df - este greutatea navei incarcate pana la linia de plutire de
vara, inclusive rezerve de combustibil,apa ,ulei, provizii etc.
3.Definiti si explicate conceptul de stabilitate statica a navei! Ce inseamna si in ce se masoara inaltimea metacentrica
transversala a navei!
Metacentrul transversal (transversal metacentre) - MT – este centrul de curbura al curbei centrelor de carena pentru inclinarile
transversale sau punctul de intersectie a directiei de actiune a fortei de flotabilitate a navei, cu planul ei dametral, la inclinari
transversale. Pozitia metacentrului transversal este definita de cota – KMT – care reprezinta distanta de la metacentru la planul de baza
(planul chilei)
inaltimea metacentrica - este distanta dintre centrul de greutate si centrul de carena si se poate determina cu relatia: GM = KM – KG
Raza metacentrica transversala – BMT – este distanta de la centrul de carena la metacentrul transversal sau altfel spus este raza de
curbura a curbei centrelor de carena corespunzatoare unei inclinari transversale mici
Momentul stabilitatii statice este produsul dintre bratul stabilitatii statice si deplasament. Ms = D x GZ
Este vorba de momente, momentul static al volumului apei al carenei in raport cu planul de plutire.Atunci cand nava este inclinata dintr-un motiv oarecare centru de
greutate si centrul de carena nu mai sunt pe aceeasi verticala, centru de greutate are o verticala iar centrul de carena are alta vertical, cele doua forte egale in sens
contrar constitue un cuplu de forte care inceacrca sa readuca nava pe asieta dreapta.
Conceptul de stabilitate statica al navei este capacitatea navei de a revenii pe o asieta dreapta atunci cand este scoasa din echilibrul ei
normal, intotdeauna trebuie ca acel cuplu de forte care se creeaza intre greutate si impingere sa fie cuplu de redresare, pentru ca din
exterior lucreaza un cuplu de inclinare care inclina nava ,iar nava trebuie sa raspunda conform legii actiunii si reactiunii ca sa revina
pe asieta dreapta cu un cuplu de redresare
4.Definiti si explicatI conceptul de stabilitate dinamica a navei! Cum arata diagramele de stabilitate statica si dinamica a
navei si ce legatura este intre ele!??
- Cand momentul exterior actioneaza cu intensitate maxima din primul moment, nava capata o viteza unghiulara de
rotatie in timpul inclinarii deci, o energie cinetica si nu se va opri la unghiul pentru care momentul de stabilitate egaleaza
momentul exterior, datorita inertiei, Astfel de actiuni asupra navei sunt de natura dinamica si ca exemple amintim.. nava
intra in giratie cu unghi mare de banda la carma, vantul bate in rafale, ridicarea brusca a unei sarciniin carligul unei
macarale sau scaparea ei, smucitura unui cablu de remorca
-Diagramele de stabilitate sunt curbele care reprezinta momentele sau
bratele cuplului de stabilitate ale navei in functie de unghiul de inclinare, Ele pot
fi reprezentate in coordonate polare si in coordonate carteziene.
Stabilitatea statica transversala este termenul folosit pentru a descrie capacitatea navei aflata in echilibru de a reveni in pozitie dreapta
atunci cand ea a fost inclinata de o forta externa, si se determina cu formula : Momentul de redresare = GZ (bratul de redresare) x
Deplasamentul navei
Stabilitatea dinamica a unei nave la un anumit unghi de inclinare reprezinta lucrul mecanic efectuat de fortele externe pentru a inclina
nava la acel unghi, si se determina cu relatia: Stabilitate dinamica = Deplasamentul x Aria (0º la θº)
5.Ce sunt si cum se utilizeaza diagramele de pantocarene!?? Care sunt criteriile de stabilitate principale ale Societatilor de
Clasificare
Deoarece metacentrul nu mai este un punct fix, acesta nu mai poate fi luat ca referinta pentru
localizarea liniei de actiune a fortei de flotabilitate. Intersectia dintre linia de centru a verticalei navei
si chila (punctul K), este folosita in mod normal iar masuratorile date sunt distante pe orizontala intre
–K- si forta de flotabilitate pentru diferite conditii de pescaj si asieta pentru o inclinare intre 0 - 90°.
Acestea sunt numite valorile pantocarenelor (KN values). Bratul stabilitatii statice, pentru unghiuri
mari de inclinare transversala, se calculeaza din valoarea pantocarenei – KN -, care reprezinta bratul
stabilitatii de forma. Din figura de mai sus se poate deduce valoarea bratului stabilitatii statice ca
fiind: GZ = KN - KO
lllllllllllllllllllllllllllllllllllllllllll
Diagrama de pantocarene (KN curves) Aceste diagrame se folosesc atunci cand bratul stabilitatii se
determina din valoarea pantocarenei KN.
diagramele de pantocarene dau variatia bratului stabilitatii de forma la diferite unghiuri de inclinare
transversala, in functie de volumul de carena.
Pentru un grad mai inalt de acuratete si avand in vedere modul mai convenabil de lucru, santierele
constructoare au intocmit tabele (in loc de diagrame) in care sunt date valori ale lui GZ si KN. De cele
mai multe ori la bordul navelor, in loc de curbele hidrostatice, sunt intalnite informatiile similare sub
forma tabelara, avand avantajul acuratetii mai mari o informatiilor.
6.Definiti si explicate torsorul fortelor exterioare(forte active), care actioneaza asupra navei!
Torsorul este reuniunea dintre forta si momentul acestei forte in raport cu centru de greutate.
In momentul cand vantul bate din lateral pe corpul navei o sa produca o deplasare laterala
care se cheama deriva si o rotire care se cheama asieta transversala.
Ca sa exprim simultan efectul de deplasare si efectul de rotire trebuie sa exprim forta si
momentul fortei, cele doua la un loc constitue torsor.
Din exterior avem torsorul fortelor date de vant care inseamna fortele si momentele date de
vant,torsorul dat de val adica forta si momentul dat de val, si torsorul dat de current, adica
forta si mementul dat de current.
Torsorul vantului se applica in centrul velic, si distanta de la centrul velic pana la centrul de
greutate care este aproximativ in suprafata plutirii formeaza momentul dat de vant
Forta data de vant este egala cu produsul dintre
presiunea vantului (Pi,) si aria suprafetei velice
Av. Valorile presiunii de calcul a vantului se iau conform
prescriptiilor R.N.R., in functie de zona de navigatie i de bratul
velic. Momentul dinamic dat de vant este egal cu produsul dintre
forta vantului si valoarea bratului velic:
Mv =Pv Av Zv
Torsorul dat de current se aplica in centrul de carena.,
Torsorul dat de val actioneaza simultat atat pe martea imersa cat si pe partea emersa la
nivelul plutirii in functie de gradul de agitatie al valului[scara dublas], este raportat la centru
de greutate pe lungime mai mult decat pe inaltime.
7.Definiti si explicate torsorul fortelor de inertie si reactive care actioneaza asupra navei!
Baza teoretica a lui octopus de la aplicatie
(21.1)
stabilitatea dinamica la un anumit unghi de inclinare poate fi definita ca lucrul mecanic efectuat de
fortele externe (vant, valuri) pentru a inclina nava la acel unghi si este egala cu aria suprafetei de sub
curba de de stabilitate statica corespunzatoare aceluiasi unghi
Stabilitate dinamica = Deplasamentul x Aria (0º la θº)
bratul stabilitatii dinamice – ld – reprezinta variatia distantei verticale dintre dintre centrul de greutate
– G – si centrul de carena – B – masurata dupa directiile fortelor aplicate in aceste puncte,
corespunzatoare unei inclinari transversale de un anumit unghi – φ, deci ld = (a - a′)
10.Care este legatura dintre solicitarile interioare ale navei si eforturile unitare compuse?
Ce inseamna oboseala,cum si cand se petrece ruperea navei!??
PARTEA A 2-A
Orice nava in deplasare si intr-un mediu fluid intimpina o forta din partea acestuia,
numita rezistenta la inai ntare.
Pentru a intelege esenta fenomenului de aparitie a rezistentei la inaintare, este necesar sa se
analizeze scurgerea unui fluid in jurul unui corp hidrodi namic. Curentul de fluid care se scurge
in jurul corpului poate fi impartit
in trei zone (fig. 13.1).
Zona I in care viteza tuturor straturilor de fluid este aceea i, fortele de
viscozitate fiind neinsemnate.
Zona a II -a in care se formeaza in jurul corpului stratul limita, vitezele
curentului suferind modificari.
Zona a I II-a in care viteza lichidului in stratul limita se micsoreaza in comparatie cu cea
a curentului nepertubat.si creste cu departarea de axa corpului.
Rezistenta pe care o intimpina o nava la deplasarea sa cu o viteza data poate fi socotita ca suma a
urmatoarelor componente:
-rezistenta de frecare;
- rezistenta de va l;
-rezistenta de virtejuri sau de forma
-; rezistenta apendicilor ;
-rezistenta aerului;
in care :
.R reprezinta rezistenta da tor it a viscozitatii;
Rw - rezis te nta de val
.
Pe cale experimentala s-a stabilit ca rezistenta de frecare a navei depinde
de numarul Reynolds:
Unde:
In ipoteza unei atmosfere calme, rezistenta la inaintare datorata aerului este relativ
mica. Ea reduce viteza navelor cu aproximativ (0,2 … 0,3)Nd si se determina cu relatia :
[KN],
in care : densitatea aerului aer = 9,81 · 10-3/8 [t/m3], v este viteza navei in [m/s], AVO
aria suprafetei emerse a navei, pe planul transversal al cuplului maestru, in [m2], iar Caer
[KN],
in care : densitatea apei in [t/m3], v este viteza navei [m/s], c viteza aparenta a valului
in [m/s], Bx latimea navei in [m], inaltimea valului in [m], iar iE este semiunghiul de intrare
in grade
Deplasarea navei prin apă, cu o anumită viteză constantă, se realizează cu ajutorul instalaţiei de
propulsie care, prin forţa ce o dezvoltă, trebuie să învingă rezistenţa la înaintare totală. Puterea
instalaţiei de propulsie reprezintă lucrul mecanic realizat de aceasta, în unitatea de timp, pentru a
învinge rezistenţa la înaintare totală
. Puterea de remorcare este produsă de elice şi are relaţia de definiţie:
P R v r T = ⋅ [kW]
în care :RT este rezistenţa la înaintare totală în kN,iar v viteza navei în m/s.
Astfel au fost obținute următoarele valori în urma calculelor:
CALCUL PUTERII MAŞINII DE PROPULS
Puterea de remorcare (de împingere) este puterea realizată la nivelul propulsorului; pentru a determina
puterea necesară la nivelul flanşei maşinii termice de propulsie, se efectuează un calcul în care se ţine
seama de randamentul mecanic al propulsorului, al cuplajelor şi mecanismelor care alcătuiesc
instalaţia după cum urmează:
-randamentul propulsorului: ηp ≈ 30-70 %;
- randamentul mecanic al liniilor de axe: ηla ≈ 96-98 %;
15.Definiti si explicati conceptul de propulsie ecologica!Configuratii de propulsive bazate pe
enegie verde! Ce inseamna EEDI si EEOI?
În cazul în care impactul între val şi prova are loc pe porţiunea evazată a bordajului din prova, fără ca
aceasta să iasă din apă, fenomenul se numeşte slapping, sau slamming de bordaj şi el poate degenera
în slamming de fund dacă prova iese din apă şi începe să recepţioneze la planşeul de fund şocurile
provocate la contactul cu valurile. Pe lângă efectele locale (avarii ale învelişului şi osaturii în zona
prova) slamming-ul iniţiază în structura elastică a navei un răspuns dinamic tranzitoriu care va excita
iniţial toate modurile proprii de vibraţie, însă, ca urmare a amortizării structurale, va predomina
componenta după modul fundamental de vibraţie. Pentru o secţiune transversală din prova navei,
variaţia în timp a presiunii din slamming, după Ochi şi Kawakami, este arătată în figura 7.7
Whipping este raspunsul navei la slapping si slamming , adica socurile astea care lucreaza
pe prova dau in corpul navei o vibratie nestationala.
Whipping-ul reprezintă răspunsul dinamic tranzitoriu indus în grinda navă de slamming
Este fenomenul invers al slammingului, slammingul are loc cand iese prova din apa, iar
wetness are loc cand intra cu totul prova in apa, adica miscarea de tangaj este negativa cu
unghi negativ si valul urca peste teuga loveste cu toata forta . Cand se ambarca apa peste
teuga se numeste fenomen de wetness(udarea puntii). Daca nu se scurge apa repede prin
saborduri nava se poate scufunda, daca ai vreo 2-3 oscilatii la care nava nu a apucat sa isi
scurga apa fenomenul de cumulare apa devine periculos si flotabilitatea provei scade, nava
nu mai are redresare longitudinala.
Broaching- nava nestapana pe manevra, nu am voie sa navig cu valuri din pupa, daca valul
vine din pupa cu o viteza cvasi egala cu viteza navei la un momentdat valul va prinde din
urma , viteza relativa dintre val si nava devine 0 si carma nu mai are eficienta, nu mai am
control asupra navei.
Parametric rolling- navig cu valuri din pupa , venind cu o anumita viteza din urma mea valul
ma depaseste si in cuplu maiestru avem plus +5m,-5m , pescajul variaza cu plus +-
inaltimea valului, atunci cand variaza pescajul variaza si aria plutirii, cand variaza aria plutirii
variaza momentul de inertie, dar and variaza momentul de inertie variaza inaltimea
metacentrica, si variatia inaltimii metacentrice cu o perioada de 10 secunde este splinara cu
excitatia ruliului transversal. Desi valul vine din pupa nu ma astept sa apara ruliu, ruliul apare
spontan,adica la un momendat ma trezesc in valul de urmarire ca nava incepe sa faca
oscilatii de ruliu care cresc progresiv , adica in 5-6 oscilatii nava se rastoarna, valul vine din
pupa exact cu perioada de excitare a ruliului de rezonanta si la fiecare val din pupa care
trece prin cuplul maiestru mai da un sut la ruliu, creste de la 15 la 30 de grade la 45 si la
urmatorul val care trece ma rastoarna.
