1.2.

Transmisia cu cabluri

Transmisiile prin cablu servesc, conform [1], la deplasarea pe verticală sau pe orizontală a diferitelor
corpuri, prin intermediul organului de tracțiune flexibil numit cablu.
a. Elemente componente
Elementele componente ale transmisiei prin cablu sunt:
- arbore pentru susținerea roții de cablu;
- lagăr de sprijinire a arborelui;
- roată de transmisie;
- pană de fixare a roții de cablu;
- cablu ca element de tracțiune.
Cablul este format, conform [2], din fire textile sau metalice grupate prin cablare (răsucire elicoidală sau
împletire).

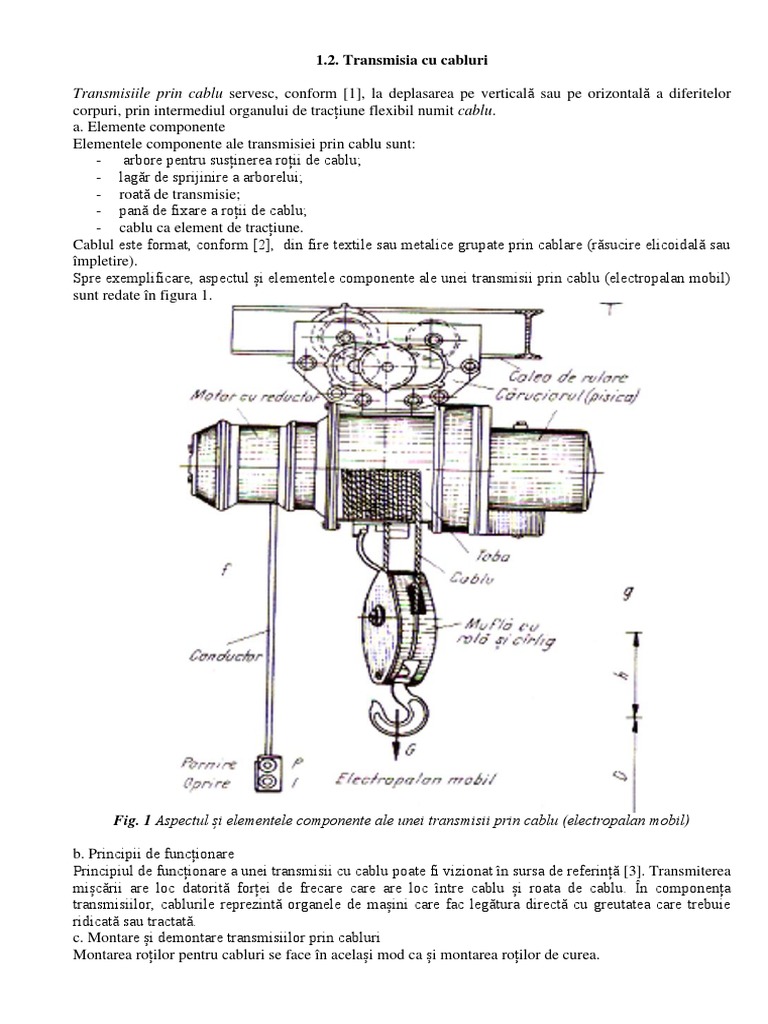

Spre exemplificare, aspectul și elementele componente ale unei transmisii prin cablu (electropalan mobil)
sunt redate în figura 1.

Fig. 1 Aspectul și elementele componente ale unei transmisii prin cablu (electropalan mobil)

b. Principii de funcționare
Principiul de funcționare a unei transmisii cu cablu poate fi vizionat în sursa de referință [3]. Transmiterea
mișcării are loc datorită forței de frecare care are loc între cablu și roata de cablu. În componența
transmisiilor, cablurile reprezintă organele de mașini care fac legătura directă cu greutatea care trebuie
ridicată sau tractată.
c. Montare și demontare transmisiilor prin cabluri
Montarea roților pentru cabluri se face în același mod ca și montarea roților de curea.
Înnădirea cablurilor este necesară atunci când se impune utilizarea de cabluri de lungimi foarte mari.
Aceasta operație se face prin despletirea și reîmpletirea cablurilor pe lungimi destul de mari. Cablurile sunt
înfășurate pe tambur, iar la ieșire se înfășoară pe rolele scripetului de care este suspendat cârligul de ridicare.
Pentru prindere la cârligul de ridicare, conform [4,5], se folosește următoarele metode:
a. un sistem în care cablul este trecut peste un ochet și apoi matisat cu sârmă, variantă redată în figura 2a;
b. un sistem prin care cablul este strâns cu ajutorul a două sau trei cleme, metodă redată în figura 2b.
c. formarea unui ochi terminal si fixarea acestuia cu brațuri de strângere fixate prin șuruburi, 2c;
d. folosirea unui dispozitiv de fixare a capătului de cablu utilizând un manșon metalic conic, în care ulterior
se toarnă un aliaj de plumb, 2d;
e. prinderea în dispozitiv demontabil și fixarea cu șuruburi;

a. b.

d.
c.
Fig. 2 Metode de prindere a cârligului de ridicare

Cablurile se ung cu ulei special prin pensulare sau prin trecerea cablului printr-o baie de ulei.
Întreținerea transmisiilor prin cablu presupune:
- ungerea periodică;
- supravegherea funcționarii fără șocuri și alunecări;
- urmărirea integrității cablului (să nu aibă fire rupte).
