Capitolul V Straturi si stabilirea proprietatile acestora (layer-e)

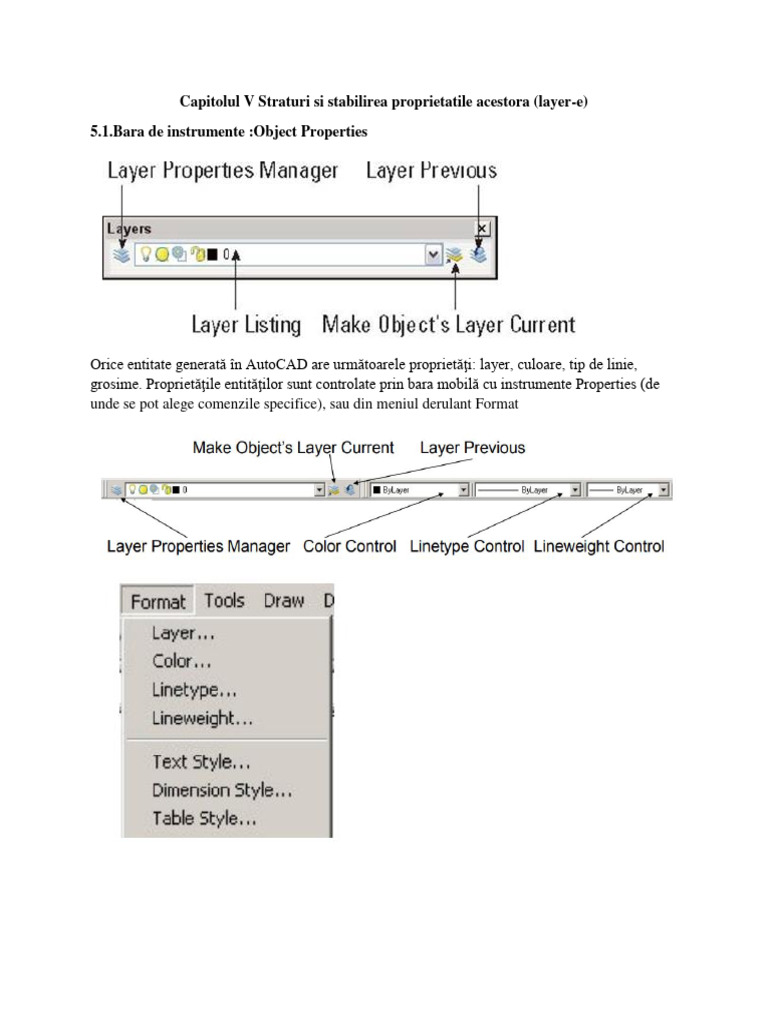

5.1.Bara de instrumente :Object Properties

Orice entitate generată în AutoCAD are următoarele proprietăţi: layer, culoare, tip de linie,
grosime. Proprietăţile entităţilor sunt controlate prin bara mobilă cu instrumente Properties (de
unde se pot alege comenzile specifice), sau din meniul derulant Format
5.2.Caseta Layer Properties Manager
5.2.1.Tipuri de linii
Comanda LINETYPE – permite alegerea unui tip de linie care va deveni curent pentru generarea
entităţilor. Comanda deschide caseta de dialog Linetype Manager care gestionează tipurile de
linii existente în fişierul ACAD.lin

-Invert filter – inversează lista filtrelor -Load – deschide caseta de dialog Load or Reload
Linetypes, care permite încărcarea tipurilor de linie dorite în caseta de dialog Linetype Manager.
Această casetă conţine o listă cu denumirea tipurilor de linii existente în fişierul Acad.lin şi
descrierea acestora. Sunt selectate liniile dorite a fi încărcate (cu tasta Ctrl apăsată) şi apoi se
apasă OK. -Delete – permite eliminarea unui tip de linie din caseta de dialog -Current Current –
face curent tipul de linie selectat selectat -Show details – afişează o extindere a casetei de dialog
Linetype Manager conţinând detalii despre linia curentă.
Global scale factor – determină factorul de scară pentru liniile diferite de continue (distanţa
dintre linii, lungimea segmentelor,…) Current Current object scale – determină determină
factorul factorul de scară pentru linia curentă curentă (se referă la liniile diferite de cele continue)
Comanda LINEWEIGHT – permite alegerea unei grosimi de linie Comanda afişează caseta de
dialog Lineweight Settings. Grosimile de linii se pot alege dintr-o listă derulantă, unităţile de
măsură pot fi mm sau in. Caseta de editare Display Lineweight activează/dezactivează grosimea
liniilor. Acelaşi lucru poate fi făcut apăsând butonul LWT din linia de stare
5.2.2.Grosimea liniei
Cursorul Adjust Display Scale ajustează factorul de scară al grosimii. OBS: -Activarea
/dezactivarea grosimilor de linii nu afectează grosimile liniilor atunci când desenul este scos la
plotter. -Setarea Adjust Display Scale este ignorată atunci când desenul este scos la plotter
Comanda LAYER – comanda permite generarea de straturi pe care pot fi desenate obiecte. Un
layer (strat) poate fi asemănat cu o folie transparentă pe care se desenează obiecte şi peste care
poate fi suprapusă altă folie etc. Într-un desen pot fi generate un număr infinit de layer-e şi pe
fiecare layer pot fi desenate un număr infinit de obiecte. Layer-ele se suprapun unele peste altele,
toate au aceleaşi limite, sistem de coordonate, factor de zoom; un punct de pe un strat se aliniază
perfect cu acelaşi acelaşi punct de pe oricare oricare alt strat. Fiecărui strat i se poate asocia un
nume, care poate să conţină 255 de caractere şi poate să conţină şi spaţii. Numele de straturi pot
fi afişate în ordine alfabetică, deci pot fi localizate cu uşurinţă. Fiecărui strat i se pot asocia
proprietăţi de culoare şi tip de linie.

Entităţile care au aceleaşi proprietăţi este de dorit să fie asociate unui acelaşi layer. O entitate
poate fi mutată dintr-un layer în altul cu comanda CHANGE şi va primi proprietăţile
proprietăţile layer-ului în care este mutată (dacă ea a fost desenat desenată cu tipul de linie şi
culoare Bylayer) Layer-ele pot fi activate sau dezactivate după dorinţă, astfel încât la un moment
dat să fie vizibile doar anumite layer-e. Organizarea unui desen pe layer-e facilitează editarea şi
plotarea şi măreşte productivitatea realizării acestuia. La începutul unui desen AutoCAD creează
automat un layer numit “0” care nu poate fi anulat sau redenumit.
Comanda LAYER deschide caseta de dialog Layer Properties Manager, care gestionează toate
straturile generate într-un desen.
Opţiuni: -New Layer – generează un layer -Delete Layer – permite anularea unui layer selectat -
Set Current – determină layer-ul curent -Status – este bifat layer-ul curent -Name – numele layer-
ului -On – activ / inactiv (vizibil / invizibil) -Freeze – îngheţat / dezgheţat (vizibil / invizibil) -
Look – încuiat (entităţile dintr-un layer încuiat nu pot fi editate) -Color – asociază o culoare
layer-ului -Linetype – asociază layer-ului un tip de linie -Lineweight – asociază layer-ului o
grosime de linie -Plot Style – afectează aspectul obiectelor atunci când sunt scoase la plotter.
Unui anumit obiect i se poate atribui un stil de plotare care poate să înlocuiască valorile setate
pentru proprietăţile acestuia. -Plot – activând sau dezactivând această caracteristică se poate
stabili dacă obiectele obiectele de pe un strat vor fi scoase la plotter plotter sau nu. -Named layer
filtres – afişează o listă de filtre (în mod prestabilit fiecare desen are trei filtre de straturi:
afişează toate straturile – Show All Layers; afişează toate straturile folosite – Show All Used
Layers; afişează straturile dependente de referinţe externe- - Show All Xref-Dependent Layers) -
Invert filtre- inversează lista de filtre -Apply to Object Properties toolbar – aplică filtrul de
straturi curent listei derulante de control al straturilor din bara cu instrumente Object Properties.
Instrumentul Make Object’s Layer Current – cere selectarea unei entităţi şi face curent layer-ul
obiectului selectat Instrumentul Layer Previous – restaurează starea anterioară a straturilor.
Observaţii: -Stratul 0 nu poate fi anulat sau redenumit -Stratul curent nu poate fi dazactivat
(îngheţat) -Pentru a fi anulate anulate, straturile straturile nu trebuie trebuie să conţină conţină
obiecte obiecte -Stratul DEFPOINTS este creat automat atunci când se înscriu cote, el nu poate fi
anulat, iar entităţile din acest strat nu sunt scoase la imprimantă sau plotter.
Comanda CHPROP – permite modificarea proprietăţilor entităţilor (comanda se alege de la
tastatură)
5.2.3.Culoarea obiectelor

Fiecarei entitati si fiecarui strat dintr-un desen i se asociaza un numar de culoare un numar intreg
intre ± si 255. Orice numar de entitati si straturi poate avea acelasi numar de culoare. Puteti controla
culoarea fiecarei entitati in mod individual sau puteti lega culoarea entitatii de cea a stratului pe
care este desenata aceasta entitate.

Pentru a facilita schimbul de desene intre sisteme diferite de computere au fost atribuite
semnificatii standard primelor sapte numere de culori astfel :

........Rosu

.........Galben

.........Verde

........Cyan

.........Albastru

........Magenta

........Alb

Insa unele dispozitive de afisare folosite de AUTOCAD nu pot afisa toate aceste culori pe cind
altele pot afisa mult mai multe culori. Putem afirma in principiu in acest manual ca orice strat
existent (care este pe "ON" va fi afisat pe monitor si fiecare driver de afisaj va adera cit mai aproape
posibil la secventa de culori de mai sus . Revedeti Instructiunile de instalare si utilizare a
AUTOCAD-ului referitor la exceptii si informatii cu privire la culorile folosite de dispozitivele de
afisaj pentru numerele de culori intre ¸ si 255.

Daca monitorul dvs. grafic nu permite decit iesirea monocroma¬ atunci toate numerele de culori
vor produce acelasi efect vizual. Insa numerele de culori sint folositoare si in acest caz deoarece
fiecarui numar ii poate fi atribuit un stilou al unui plotter.

Puteti schimba numarul de culori asociat unui anume strat folosind functia "Color˘ a comenzii
LAYER. Succesiunea de cereri este :

Color

Layer name(s) for color :<current>

(Denumire strat pentru culoare curent)

La prima cerere se va raspunde cu un numar de culoare posibil (un numar intreg intre ± si 255).
Sau daca preferati¬ raspundeti cu o denumire standard de culoare (de exemplu "YEELOW˘ galben
in loc sa indicati un numar.

Dupa ce ati specificat culoarea¬ AUTOCAD-ul solicita o lista de denumiri de straturi la care
urmeaza sa se aplice culoarea . Se va raspunde cu denumiri ale straturilor existente¬ folosind daca
doriti si caractere speciale. O lista zero desemneaza stratul curent. De exemplu pentru a atribui nr.
de culoare ´ tuturor straturilor al caror nume are "02˘ ca al II-lea si al III-lea caracter¬ veti putea
folosi :

Command LAYER

?/Make/Set/New/ON/OFF/Color/Ltype/Freeze/Thaw COLOR

Color 4

Layer name(s for color ´ (cyan <FLO2-PLUMB> ??02*

In mod obisnuit¬ straturilor specificate li se atribuie culoarea desemnata si apoi sint afisate (trecute
pe ON). Daca insa vreti sa atribuiti culoarea dar sa nu afisati straturile (sa le treceti pe Off atunci
veti preceda culoarea cu un semn minus ¨- .

De exemplu :

Command LAYER

?/Make/Set/New/ON/OFF/Color/Ltype/Freeze/Thaw COLOR

Color -1

Layer name(s for color -± (red <XYZ-1ľ ABC

Aceasta comanda va stabili culoarea nr. ± pentru stratul "ABC˘ si va trece acest strat pe OFF.
Acelasi lucru s-ar intimpla daca ati raspunde la cererea culoare cu "-RED˘ (Rosu)
