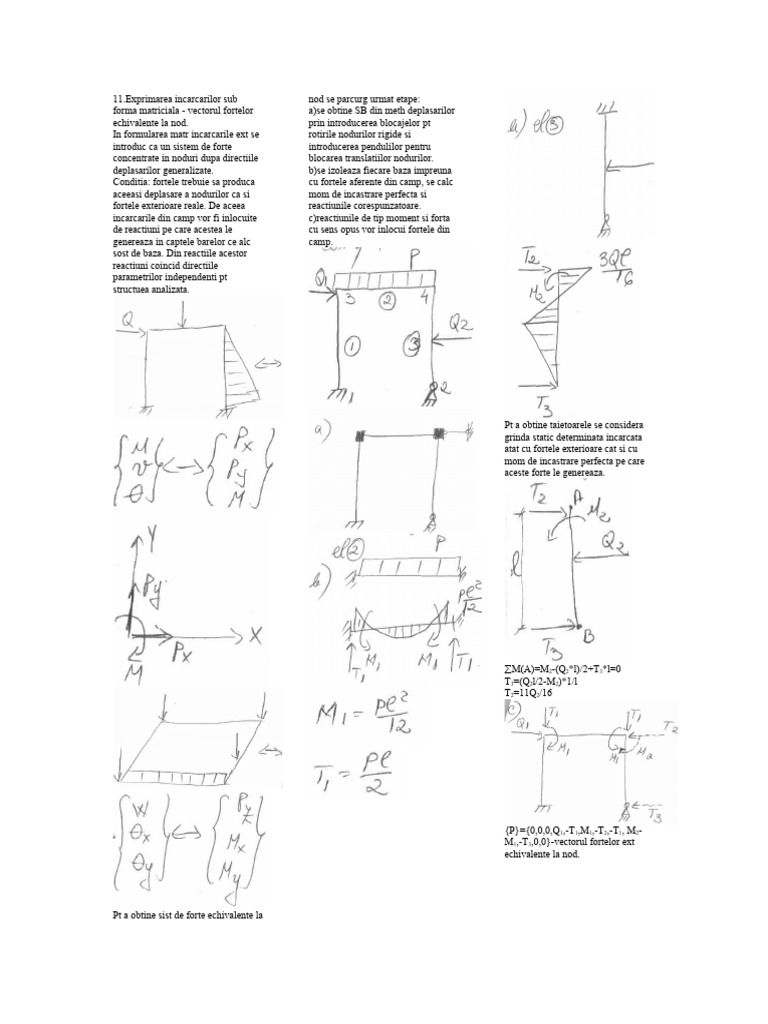

11.
Exprimarea incarcarilor sub
forma matriciala - vectorul fortelor
echivalente la nod.
In formularea matr incarcarile ext se
introduc ca un sistem de forte
concentrate in noduri dupa directiile
deplasarilor generalizate.
Conditia: fortele trebuie sa produca
aceeasi deplasare a nodurilor ca si
fortele exterioare reale. De aceea
incarcarile din camp vor fi inlocuite
de reactiuni pe care acestea le
genereaza in captele barelor ce alc
sost de baza. Din reactiile acestor
reactiuni coincid directiile
parametrilor independenti pt
structuea analizata.
Pt a obtine sist de forte echivalente la
nod se parcurg urmat etape:
a)se obtine SB din meth deplasarilor
prin introducerea blocajelor pt
rotirile nodurilor rigide si
introducerea pendulilor pentru
blocarea translatiilor nodurilor.
b)se izoleaza fiecare baza impreuna
cu fortele aferente din camp, se calc
mom de incastrare perfecta si
reactiunile corespunzatoare.
c)reactiunile de tip moment si forta
cu sens opus vor inlocui fortele din
camp.
Pt a obtine taietoarele se considera
grinda static determinata incarcata
atat cu fortele exterioare cat si cu
mom de incastrare perfecta pe care
aceste forte le genereaza.
M(A)=M2-(Q2*l)/2+T3*l=0
T3=(Q2l/2-M2)*1/l
T2=11Q2/16
{P}={0,0,0,Q1,-T1,M1,-T2,-T1, M2-
M1,-T3,0,0}-vectorul fortelor ext
echivalente la nod.
